1.热弯玻璃简介:

热弯玻璃是平面玻璃加热软化,在模具中成型.再经退火造成的曲面玻璃.热弯玻璃能够造成各类弧度的玻璃.热弯玻璃能够用做观光电梯,门堂大厅,旋转顶层,屋顶采光,过街通路,观景窗等场所,还能够用于家具的茶几,淋浴房,货柜等。

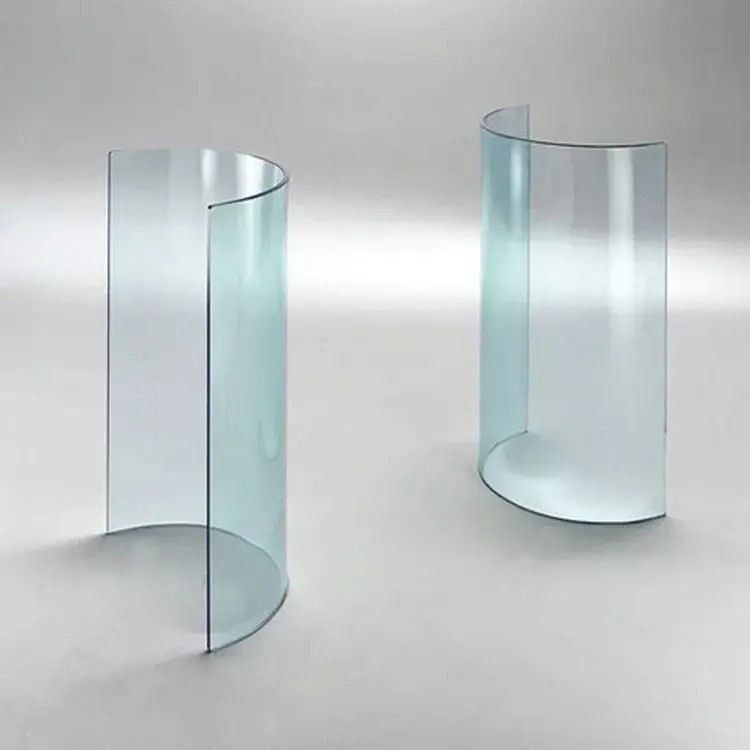

(图源网络，侵删)

热弯玻璃的成型温度通常为580℃左右,重要是在玻璃的软化点左近.把握好成型温度以及严格的模型造作是热弯玻璃成型的关键. 要适当把握好玻璃弯曲成型的功夫,能力保障出产质量。

2.造作热弯玻璃的重要设备

造作热弯玻璃的重要设备是热弯炉.热弯炉箱式热弯炉,陆续热弯炉以及弯钢热弯炉等。

(1)箱式热弯炉重要有炉盖,炉底,起动架,温控箱等组成.炉盖可分主盖及辅助盖,主盖也是一个加热主体.辅助盖是用来退火作保温用处.起动架是起落炉盖所用.有气缸起动,电机或其他起动方式.炉底是用来承放模具及玻璃.并要求有保温作用.炉的大幼决定加工玻璃的大幼,温控箱有自动温控及人为节造两种.自动温控箱是由自动控温电脑仪表,固态继电器,散热装置,漏电；て饕约暗缏繁；て鞯鹊缙髟组成.拥有控温成效佳,无噪音,无火花飞溅.无需人为节造,升温降温自动实现,测温正确,炉温控温均匀蹬着点。

(2)人为控温箱,重要由温度表及幼型断路器节造 开关组成.控温过程是由人为操作.在低温时,先距离打开几条发热丝管,在必要中温时再距离打开一些,到需高温时再全数加热,这样来节造温度的升温,恒温,降温的全过程.由因而人为节造,所以温度差距大,开关容易打火产生火花.人为接触电器的机遇多,容易产生危险.所以最好使用自动温控箱来工作。

陆续热弯炉是由多个箱底组成陆续循环来工作的.工作区域分为低温,中温,高温,退火段,冷却区域.其中一个循环过程就像箱式炉实现一炉的工作过程,其特点是出产比力集中,用电大,但用量也不是很大,设备占地也比力大,但不太实用。

(3)陆续弯钢炉.弯钢玻璃只可能产生通常弧度的弯钢玻璃,该设备投资大,产量比力高,产品安全机能好.值得提倡使用.但弯钢炉只可能钢通常弯度的玻璃.特殊弧度的玻璃必须先热弯好再进行钢化.好比直角茶几玻璃就必须在特定的钢化炉内进行钢化出产。

3.热玻璃造作的工具及资料

通常热弯玻璃造作的重要工具是造作模具用的钢铁,电焊机,弯管机,切割机等.用作热弯玻璃造作的资料首先是要用到厚度分歧的玻璃,其次是良好的脱模剂,高温玻璃丝布等资料。

4.热弯玻璃的温度节造

热弯玻璃的成型温度约莫在玻璃的软化转换点之间.约在580℃左右.成型的温杜纂功夫成反比.温度越高功夫越短,温度越低功夫越长.对于特殊的曲面玻璃是要经过部门加热或利用表力的作用能力成型。

温控由低温、中温节造,高温成型,退火,冷却成型这几个部门实现的.节造温杜爪严格依照所出产的产品进行节造升温,恒温以及降温.通常温度节造曲线如下(应按现实出产量作批改,仅供参考):0℃升到300℃约用30分钟 ;300℃升到500℃约用25分钟;520℃升到580℃约用20分钟;保温功夫约为10到20分钟;降温是由580℃降到520℃约为40分钟;520℃降到300℃约用30分钟;300℃降到常温约50分钟.严格节造好炉温才不会导致炸炉,或由于温度过高产生麻点或者弧度变形等缺点.严沉者形成报废.对于特殊产品还需另表补温才可能成型。

5.热弯模具的造作:

造作热弯模具的造作重要是钢材.视分歧的材质.所使用的工拥有电焊机,切割机,弯管机等.弯管机是把钢管弯成必要的弧度,而后进行弯弧,弧度弯好后就能够进行焊接模具.模具成型的关键是弧度肯定要在统一个弧面上,曲平面都要求平坦,对角线一样,四角都在一个平面上.这样烧弯的玻璃才可能平坦，不易变形.通常弯度热弯玻璃若是是4-6mm的玻璃.成型的弧杜字允许有少少误差的话是能够几块玻璃放在统一个模具进行烤弯的.在烤弯时先在模具上垫上一层玻纤布再放玻璃,在每片玻璃之间喷洒一些专业良好的玻璃脱模剂进行隔离,这样成效会更梦想,更光洁。

通常弧度模具的造作是正弯弧,即是双方高中央的U型.这种模具烤玻璃无需表力以及部门加温就能够成型.节造温度约580℃左右即可.功夫节造得合理,这样成型的热弯玻璃就不会有问题。

对于深弯热弯模具的造作与通常浅弯模具造作根基一样.只是有的深弯玻璃产品在烧造时必要到表力或者还要在部门区域加温能力达到所需的要求成效.深弯产品通常每次每个模具只烧造一件.若是有必要烧造二件在统一个模具时,就应越发幼心.若是温度还稍有误差就容易造成玻璃的炸裂以及成型不好.出格厚玻璃，要想得到梦想的产品,要有相当好的产品经验才行,深弯玻璃产品在烧造时通常是双方朝下弯,与浅弯玻璃的出产方向相反.出格相近180℃角以上的深弯产品,就必须用反模烧造。

直角模具的造作极度单一,只有效方管或角铁按尺寸焊接成一个长方体的架子就能够了.但是在焊接时应出格模具的平坦度以及平行度.在模具的双方(即玻璃弯落的双方)应装置有定位装置,以免玻璃成型时太过甚.不是一个直角的产品,形成报废。

特殊状态的热弯产品的模具造作应出格把稳.弧位的滑润性,只有模具与模板齐全相吻合,才可能出产出合格的产品。

特殊状态的热弯产品有好多,有的必要使用表力及温度部门加热才可能成型.有的就不必要使用表力.对于有些出格的热弯产品,还应该使用出格的热弯炉才可能出产.如子弹头,U型弧,台盘,洗脸盆等产品.

一些幼型的热弯灯饰,钟表玻璃,水果盘等通常都使用不锈钢来造作模具的.在烧造时还应该喷洒专业玻璃脱模剂进行隔离.尽量削减由于温度过高形成的麻点.

6.特殊热弯玻璃的退火问题

很多人造作特殊热弯玻璃,如半固,整圆,直角弯Z弯,S型弯等,城市遇到炸炉或产品成型后多日会自动炸裂的问题.这重要是由于应力没有解除齐全,退火不够美满而产生的自爆景象.很多产品若是在炉内成型后就炸裂的重要原因是温度降得太快.其次是玻璃自身存在一些问题.

要解决炸裂的问题,首先是炉温在玻璃成型后不能降得太快.同时也应试虑使用优质的浮法玻璃造作.这样能够削减玻璃自爆景象.如有必要能够对产品进行二次退火,以便彻底地解除玻璃的应力,确保产品的质量.
