光学薄膜与真空镀膜技术:光学薄膜真空镀膜技术通常选取物理气相沉积(PVD)技术。PVD蕴含热蒸发、溅射、离子镀等步骤。

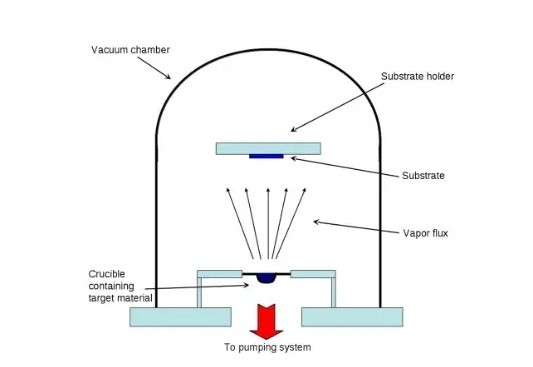

热蒸发道理图（图源网络，侵删）
1、热蒸发
?热蒸发：蒸发资料在真空室中被加热时，其原子或分子就会从表表逸出。
(1)鼓和蒸气压
在肯定温度下，真空室中蒸发资料的蒸汽在与固体或液体平衡过程中所阐发出的压力，称该温度下鼓和蒸气压Pv。
lgPv=A-B/T 蒸发资料蒸汽压与温度之间的关系。
A=C/2.3 B=ΔH/2.3R A、B值能够有尝试确定。
ΔH=19.12B (焦耳/摩耳)
凭据各类元素的鼓和蒸气压曲线，可知：
(1)达到正常薄膜蒸发速度所需的温度，即鼓和蒸气压为1Pa时的温度;
(2)蒸发速度随温度变动的敏感性;
(3)蒸发大局，若蒸发温度高于熔点，则蒸发状态是溶解的，不然是升华的。
两种或两种以上的物质组成的均匀混合物，在蒸发时，遵守下列定律：
(1)分压定律：
混合物的总蒸气压PT蹬宗各组元蒸汽分压之和，即
PT=P1+P2+…+Pi
(2)乌拉尔定律：
某成分i单独存在时，设其在温度下的鼓和蒸汽压为Pit，若该成分在混合物中占克分子分数为Ni，在混合物状态下成分i的鼓和蒸汽压为Pi，则Pi=Ni×Pit
蒸发粒子的速度和能量
速度√?2=√(3kt/m)=√(3RT/M)
能量?=3/2kT
蒸发温度在1000～2500℃领域内，蒸发粒子的均匀速度约为105cm.s-1，对应的均匀动能约为0.1~0.2eV,即1.6×10-20～3.2×10-20J
(2)电阻加热蒸发
a、蒸发源资料的选择
(1)蒸发源资料的熔点和蒸汽压;
选取高熔点的资料作为加热器，同时要必须思考蒸发源资料作为杂质进入薄膜的量。
蒸发源资料熔点(℃)平衡温度蒸汽压(10-8)Torr10-5Torr10-2Torr(蒸发温度)
石墨C3700180021262680
钨W3410211725673227
钽Ta2996195724073057
钼Mo2617159219572527
铌Nb2468176221272657
铂Pt1772129216121907
(2)蒸发源资料与薄膜资料的反映;
CeO2 与Mo，Ta，W有反映，选用Pt作为蒸发舟;
Ge选用石墨坩埚，或Ta舟内衬石墨纸;
W、Mo 还会和H2O或氧反映;
有些金属会和蒸发源形成合金，一旦形成合金就容易烧断。
如：Ta和Au，Al和W，Ni和W等在高温下形成合金
(3)蒸发源资料与薄膜资料的湿润个性。
用钨丝蒸发舟，通常需是湿润的薄膜资料。
下面介绍几种电阻蒸发舟：
A、丝状蒸发源
线径通常为0.5～1.0mm，多股丝(三股)。
螺旋丝蒸发源常用于蒸发铝、镍等金属;
锥形蓝蒸发源用于蒸发块状或丝状升华资料和不易与蒸发源湿润的资料。
B、箔状蒸发源
蒸发源的厚度常为0.05～0.15mm，蒸发面积大，把稳要使镀膜资料和蒸发源之间要有优良的热接触，不然会由于部门受热，不仅会使资料分化，并且造成膜料喷射。
C、辐射蒸发源
利用钨丝的辐射热加热资料，使一些熔点不高的资料蒸发。
D、烟筒蒸发源
与辐射源类似，蒸发不变
E、闪光蒸发
将合金或化合物持续地洒落在蒸发源上，引起发作性急速蒸发，预防分馏。
F、石墨蒸发源
用来蒸发锗、银和钽等
选取光谱纯，内表表光滑，
使用前，经酸碱处置，而后在真空中2000℃左右去硫、磷等杂质。
(3)电子束加热蒸发
道理：当金属在高温状态时，其内部的一部门电子逸出表表，电子经过高压加快后，汇聚在镀膜资料表表，使动能造成热能，使资料蒸发。具体见电子枪离子源工作道理介绍。
(4)激光蒸发
选取高能激光作为热源蒸发薄膜。高能量的激光透过真空室窗口对蒸发资料进行加热，通过汇聚可使激光束功率密度提高到106W/cm2以上。
利益：可蒸发高熔点资料;选取非接触式加热，热源臵于真空室表，削减了传染，极度适合于超高真空造备圣洁薄膜，且获得很高的蒸发速度，合用激光薄膜的造备。
弊端：成本高;对有些资料不能显示其优越性。
(5)反映蒸发
在肯定的反映氛围中蒸发金属或廉价化合物，使之在淀积过程中产生化学反映而天生所需的高价化合物薄膜。
反映蒸发不仅用于热蒸发分化严沉，并且用于因蒸汽压太低而不能用电阻加热蒸发的资料。
反映蒸发的反映度取决于反映资料的化学性质、反映气体的不变性、形成化合物的自由能，以及化合物的分化温度和基板温度等。
2、溅射
(1)根基道理
离子撞击在靶上把一部门动量传递给靶原子，若是原子获得的动能大于升华热，那么它就能脱离点阵而射出。
(2)溅射阈和溅射率
溅射阈是入射离子使阴极靶产生溅射所需的最幼能量。取决于靶资料，随着原子序数增长而减幼。
溅射率暗示正离子撞击阴极时，均匀每个正离子能从阴极上打出的原子数。与入射粒子的类型、能量、角度及靶材的类型、晶格结构、表表状态、升华热等成分有关，单晶资料还与表表取向有关。
(3)溅射粒子的速度和能量
用He+轰击时，大无数溅射原子的速度为4×105cm/s，均匀动能4.5eV;
用Ar+轰击时，大无数金属原子的均匀速度为3～6×105cm/s，粒子的能量随着靶资料成分的质量增长而线形增大。
(4)高频溅射RF
高频互换电流使靶交替的由离子和电子进行轰击。
能够用于溅射绝缘介质资料，串联一个电容器，能够溅射金属。
(5)磁控溅射
选取正交电磁场, 使得电子在正交电磁场中由直线活动造成了摆线活动，大大增长了与气体分子碰撞的几率，使离化率产生沉大变动。
利益：
(1)能够得到很高的溅射速度;
(2)在溅射金属时能够预防二次电子轰击而使基片维持靠近冷态，对单晶和塑料基板拥有沉大意思;
(3)能够用dc和rf放电工作，能够造备介质和金属膜。
弊端：
(1)不能实现强磁性资料的低温高速溅射;
(2)绝缘靶会使基板温度上升;
(3)靶的利用率低(30%)。
(6)反映溅射
反映物之间产生反映的必要前提是：反映物分子必须有足够的能量以克服分子间的势垒。
反映过程根基上产生在基板表表和溅射时靶面。
这时靶面同时进行着溅射和反映天生化合物的两种过程。若是溅射速度大于化合物出产速度，靶处于金属溅射状态;
反映气体压强增长和金属溅射速度减幼，靶可能会产生化合物形成的速度超过溅射除去的速度而终场溅射。
反映溅射技术，容易造备Ti、Ta、Zn和Sn等金属氧化物薄膜。
3、离子镀
真空热蒸发和溅射两种技术结合而发展起来的一种新工艺。
直流法离子镀：薄膜资料用电阻加热蒸发，并在蒸发源与基板之间加上一个直流电场，基板为负电位(1～5kV)。倒劓空室抽至10-3～10-4Pa后，充入Ar和其他惰性气体至1Pa(对反映离子镀同时充入反映气体)。则在基板和蒸发源之间成立辉光放电，使惰性气体电离，电离产生的正离子在电场的作用下向基板加快活动。倒佤发资料的分子或原子通过等离子区时也被电离，在电场中获得加快能量。由于碰撞大部门离子会成为中性粒子，但其拥有很高的能量，凭据所加电压，能量通常在1～100eV。这种高能粒子入射到基板表表，一方面使基板加热，若电压为4KV，电流密度0.5mA/cm2，15分钟后基板温度能够达到300℃左右;另一方面使已沉积的膜层产生溅射。为了保障肯定的沉积速度，必须节造入射粒子的能量和蒸发速度，使沉积速度大于溅射速度。
高频法离子镀：在直流法的基板和蒸发源之间装上一个高频线圈。由于高频电场使电子活动蹊径增长，离化率提高，能够在较高的真空度(10-1～10-2Pa)和较低的放电电压下，维持放电并且离化率有所增长。
聚团离子束法：带有幼孔的坩埚使蒸发资料加热，由于坩埚内部压力较大，蒸气荟萃成团从幼孔喷出，在另一离化室产生离化，向基板加快。
离子镀的利益：
(1)膜层附着力强;
高能粒子轰击的三个作用：使基板得到清洁，产生高温;使附着力差的分子或原子产生再溅射而脱离基板;推进了膜层资料表表扩散和化学反映，甚至产生注入效应，因而附着力大大加强。
(2)膜层密度高
高能粒子不仅表表迁徙率大，并且再溅射克服了沉积时的阴影效应，因而膜层的密度靠近大块资料。
(3)膜层均匀性好
在基板前、后面均能沉积薄膜。荷电离子按电力线方向活动，凡电力线所及部位均能沉积薄膜;较高的工作气压使蒸发粒子产生气相散射，后/前表表的膜层厚度百分率随放电气压的增长荷蒸发速度降低而提高Ｄ芄欢圃旄丛幼刺牧慵。
(4)膜层沉积速度快
目前离子镀的重要用处：
造作高硬度的机械刀具和耐磨的固体光滑膜，在金属和塑料制品造作耐久的装璜膜。
也有效于造备高强度光学薄膜。
低压反映离子镀已经能够镀造低损耗的光学薄膜。
