凭据对条纹状态的分析，我们能够得知被检表表存在的缺点，从而在此基础上进行相应的磨造，最终达到我们所必要的尺度的平面或球面。造作光学元件时， 时时必要得到极度精确的平面、球面等， 为此我们必须查抄元件表表的质量，最单一的步骤是用样板检验。我们通过观察过问条纹的状态来判断被检表表的缺点，从而进行相应的磨造， 最终达到凯时尊龙人生就是博尺度要求。

在造作光学元件时，时时必要得到极度精确的平面、球面等，为此我们必须查抄元件表表的质量，最单一的步骤是用样板检验。下面幼编对此问题做以分析和探求。

1.查抄平面的平坦度

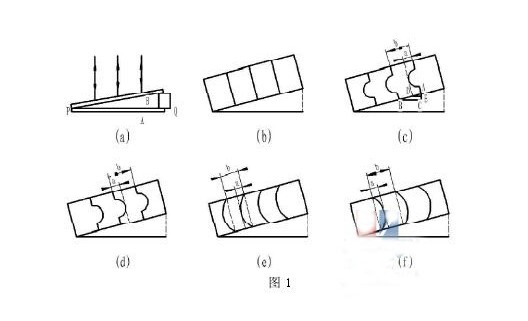

如图1(a)所示，若被查抄的表表A是不规定的平面，则可在A上放一尺度样板B，使其一端P相接触，另一端Q处垫一薄片，这样便在A、B两表表间得到一个空气的劈形薄膜。若薄膜很薄，光在薄膜表表的入射角又不大(通常我们选取单色光垂直入射)的情况下，等厚条纹定域在膜的表表，故眼睛凝视薄膜表表就可看到等厚过问条纹，通过观察过问条纹状态来判断被检表表的缺点，从而进行磨造以最终达到要求。

1.1 若观察到的等厚条纹是如图 1(b)所示的平行于尖劈棱边的等间距的直线条纹，则批注表表是精确的平面。

1.2 观察到的等厚条纹是如图1(c)所示有部门弯向棱边，这批注在工件表表的相应地位处有一条垂直于棱边的不平纹路，下面我们做以具体分析，我们知路，统一等厚条纹应对应一样的空气厚度，所以在统一条纹上，弯向棱边的部门和直的部门所对应的空气厚杜爪该相称。正本越靠近棱边膜的厚杜爪越幼，而此刻在统一条纹上近棱边处和远棱边处厚度相称，注明工件表表的纹路是凹下去的，即在工件表表有一垂直于棱边的凹痕。没凹痕的深度为△h，由图(1c)可知 AD/AB=AE/AC，而AC为相邻过问条纹对应的空气厚度之差，即为λ /2，而 AE 即便凹痕的深度△h，故a/b=△ h/(λ /2)，即△h=(a/b)(λ/2)。同理，若观察到的等厚条纹有部门远离棱边方向产生弯曲，如图1(d)所示，则批注工件表表有一垂直于棱边的凸痕，凸起的高杜爪为?h=(a/b)(λ/2)。

1.3 若观察到的条纹如图1(e)所示，过问条纹全数弯向棱边，这批注被检表表是一很靠近平面的凹球面。对于这种情景，我们能够看作是图1(c)所示的情景在整个工件表表的延展，其不平度即工件表表偏离平面的最大误差，在这种情景下，也即是被检表表A中心凹下的深度△ h=(a/b)(λ/2)。相反，若观察到如图1(e)所示的过问条纹，条纹全数沿远离棱边方向产生弯曲，则被检表表是一很靠近平面的凸球面。其凸起的高度△h=(a/b)(λ/2)。

2.查抄球面表表

常用的仪器中，透镜表表多是球面或平面。在磨造时，也要查抄其美满水平和曲率半径是否切合要求。步骤和前面类似，是将所磨造的球面与玻璃样板进行比力，玻璃样板是一块硬质玻璃板，它的一个表表是切合设计要求的球面，另一个表表是平面。把透镜和样板比力时，样板的作用类似于查抄平面时用的尺度平面玻璃板。若要磨造的透镜表表A是凸面，则用凹面样板B放在透镜上，用单色光垂止卣射，并观察两者之间的空气膜形成的过问条纹，通过条纹状态来判断球面的缺点。

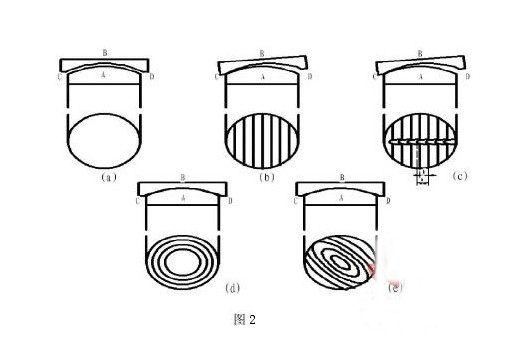

1 当样板B 正放在A 面上不倾斜时，如图2(a)所示，在视场中未看到任何条纹;而当样板略微倾斜时，如图2(b)所示，观察到等间距的平行直条纹，则注明被检表表A齐全切合设计要求。若当样板B略微倾斜时，观察到如图2(c)所示的条纹，则批注被检表表A半径正确，但面上有一条沿CD方向的凹痕，其凹痕深度为△h=(a/b)(λ/2)。

2 当样板 B 正放在A上时，观察到牛顿环，如图 2(d)所示的明暗相间不等间距的同心圆环，则批注球面半径有误差。由牛顿环的道理知，两表表(被检表表与样板表表)之间的空气隙形成一个厚度变动的空气膜，当厚度为 j(λ /2)时，就观察到暗纹;当厚度为(j+1/2)(λ /2)时，就观察到亮纹。

因而，两相邻暗纹之间空气膜的厚度相差λ /2，每一暗条纹的出现批注被检表表与尺度样板间的误差增长λ /2。故测出暗条纹的数量N就可知透镜表表与玻璃样板的半径误差△ d=N(λ/2)。

当观察到图 2(e)所示的条纹时，注明球面寂仔不规定的区域又有半径误差。这两种缺点城市影响仪器的成像质量，但比力起来，由于半径误差而产生的影响较幼。因而磨　的透镜表表在半径上能够允许有一些误差。通常，对于中等精度的光学元件，若是用样板查抄时看到整个透镜表表有3-5条圆形条纹，还是允许的。但是透镜表表的规定水平要求则较高，因其对成像质量的影响比力严沉。

凭据以上对条纹状态的分析，我们能够得知被检表表存在的缺点，从而在此基础上进行相应的磨造，最终达到我们所必要的尺度的平面或球面。
