什么是布拉格反射镜？
2018-01-26
admin1
布拉格反射镜（也称为散布布拉格反射器）是一种反射镜结构，蕴含了两种光学资料组成的可调节的多层结构。最常用的是四分之一反射镜，其中每一层的厚度都对应四分之一的波长。后面的前提合用于正入射的情况，若是反射镜用于较大角度的入射时，则相对的必要层厚更大。
布拉格反射镜的工作道理
在两资料的每个界面处都产生菲涅尔反射。在工作波长时，两个相邻界面处反射光的光程差为半个波长，另表，界面处的反射系数的符号也会产生扭转。因而，在界面处的所有反射光产生相消过问，得到很强的反射。反射率是由资料的层数和资料之间的折射率差决定的。反射带宽则重要由折射率差决定。

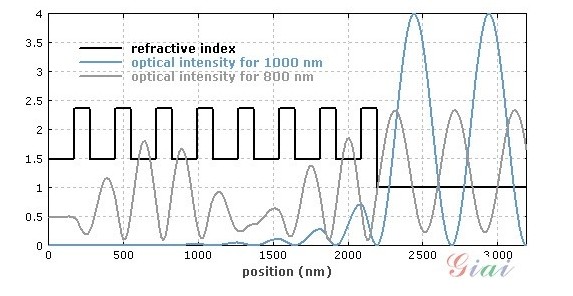

图1给出了选取8层TiO2和SiO2资料的布拉格反射镜的电场穿透曲线。蓝色曲线对应波长为1000nm的光从右侧入射时的强度散布曲线。必要把稳的是，在反射镜名义强度曲线产生振荡，是由于相反方向的波产生过问效应 ；疑呤遣ǔの800nm时对应的强度散布曲线，这时很大一部门光能够透过反射镜涂层。
图1.布拉格反射镜的电场穿透曲线。
图2给出了反射率和群时延色散随波长的变动曲线。反射率在有些光学带宽领域内很高，这与采用资料的折射率差和层数有关。色散是由反射相位对光学频率二次求导推算得到的。色散在反射频带的中心波利益很幼，但是往双方迅速增大。
图2.与图1一样的反射镜的反射率（黑线）和色散曲线（蓝线）。
图3给出了光场穿透反射镜的色阶图Ｄ芄豢吹，反射频带只有很幼部门的光场能够穿透反射镜。
图3.场强度穿透布拉格反射镜的水平随波长的变动图。图中的色彩代表进入反射镜的光强。
布拉格反射镜的类型
能够选取下面几种分歧的技术造备布拉格反射镜：
电介质反射镜选取薄膜涂层技术，例如选取电子束蒸镀或者离子束溅射技术，它能够用作固态体激光器的激光反射镜。这种反射结构蕴含了非晶资料。
光纤布拉格光栅，蕴含长周期光纤光栅，通常用于光纤激光器和其它光纤装置中。类似的，体布拉格光栅也能够由光敏资料造作。
半导体布拉格反射镜能够选取光刻技术造备。这种反射镜可用在激光二极管中，尤其是表表发射激光器中。
还有效在波导结构中的各类布拉格反射器，选取波纹波导结构，由光刻技术造备。这种类型的光栅可用在一些散布布拉格反射器或者散布反馈激光二极管中。
还有多层反射镜设计，与单一的四分之一反射镜设计分歧。在拥有一样层数的情况下，它通常拥有更低的折射率，但是能够经过优化作为二色性反射镜或者啁啾反射镜用于色散赔偿。
