2005岁首，全球最驰名的五大消费及商用电子产品出产商--富士通、日立、松下、三洋和索尼---颁发与爱普生联手向消费者和视频显示器专业用户宣传三片液晶投影(3LCD)技术的显著优势。同时，3LCD集团(The 3LCD Group)也在2005年国际消费电子展(CES)上揭开面纱。未来几年内，3LCD技术将不休进取，3LCD产品供给量也将持续增长，3LCD集团将通过各类宣传活动、产品演示和行业信息更新等方式向消费者和专业人员宣传3LCD技术的优势。此表，3LCD集团还将介绍3LCD技术区别于市场中其他显示系统的独有个性。全球当先的投影机出产商富士通、日立、松下、三洋和索尼与爱普生联手向市场宣传三片液晶投影(3LCD)技术的优势。较之单片液晶技术，三片液晶投影(3LCD)技术能够实现明亮、天然的画面， 锐利的细节阐发和无色彩分离景象的丰硕色彩。

明亮的图像

3LCD方式是将灯泡发出的光分化成R(红)、G(绿)、B(蓝)三种色彩(光的三原色)的光，并使其别离透过各自的液晶板(HTPS方式)赋予状态和作为。由于时时投射这三种原色，因而能够有效地使用光，显露出明亮清澈的图像。 可能实现高光透率，明亮的和色彩还原真切的投影机。

天然的图像

3LCD方式是对光的三原色用R(红)、G(绿)、B(蓝)各自的液晶显示板进行节造后再加以合成色彩、但是每一点的色彩如实地再显熹原色。 LCD还能够阐发出渺小的档次，并天然地再现图像中的色彩变动部门出格是阴郁部门。

柔和的图像

由于使用三个LCD显示色彩，因而能再现不伤眼睛的图像。 3LCD方式不会出现被称为“色分化”的彩虹似的斑纹，可令人安心地长功夫鉴赏图像。

投影机的方式

表观大体一样的投影机因所使用的显示元件的分歧，内部的光学系统各别，有着分歧的种类。此刻市场上推出的投影机大体能够分为以下3种方式。

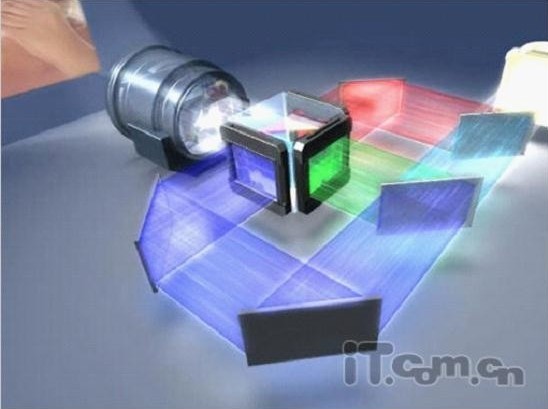

 3LCD方式

从光源发出的入射光线被只投射特定波长光线的特殊虑镜分离为红色、绿色和蓝色。分离后的三原色别离由一个TFT(LCD)广阀进行调节，经一个棱镜进行沉新合成后被投射到显示屏上。这种3LCD系统使光调节领域更广，从而拥有宽泛的现实利用。

DLPTM*1方式

显示元件选取DMDTM*2(Digital Micromirror Device)。DMD是一种由数十万～百数十万个微米级的微幼型反射镜组成的半导体，每一个反射镜对应一个像素，通过反射来自光源的光线来投影图像。有单片、3片式。DMDTM在结构上是在半导体基板上铺满反射镜、通过ON/OFF来使这些反射镜倾斜。DLPTM是支使用了DMDTM的光学系统的总称，使色轮旋转显示出与某个瞬间的色彩一致的画像，能通过每秒进行数千次的旋转来显示全彩色。

LCOS方式

显示元件选取LCOS(Liquid Crystal On Silicon)。LCOS是一种反射型的液晶显示面板，特点是开口率高。配线部门和开关元件设在反射层的下面，因而不必要玄色矩阵部门，可能实现无缝衔接的图像显示。有单片式、3片式。

3LCD投影机的结构

超高压水银灯

光源灯有很多种类，从照明效能、寿命等方面思考，目前投影机普遍选取超高压水银灯作为光源。 由于其工作压力设定在200大气压以上，光源尺寸向直径方向收缩，在实用的光源灯电压下能够实现短弧光化，因而靠近于点光源，便于光学系统的设计。 同时，在其分光当选取增大陆续发光成分的方式，可能改善演色成效。这些个性是所有投影机用光源所钻营的个性。

积分透镜

这种技术可能通过使光线投射过第一组镜头阵列和第二组镜头阵列从而在整个投影屏上投射出均匀的亮度。

偏光转换元件

从光源灯发出的光中有各个方向的波，HTPS技术只让纵波通过，因而可能将光的横波变为纵波，使尽量多的光线通过HTPS。选取该技术后，亮度提高了约1.5倍。

分光镜(色彩分离)

3LCD系统中使用了两个分光镜(如下图所示)以便将灯泡发出的光分离为红色、绿色和蓝色。这两个分光镜的玻璃基片上涂有一层薄膜，这层薄膜只反射特定波长的光线。

分色棱镜(色彩合成)

分色棱镜是一种将光线分离红色、绿色和蓝色的棱镜，其使用来自液晶板LCD面板的对应色彩形成图像，而后再对它们进行沉新组合。色彩和图像通过反射红色和蓝色，以及投射绿色光实现组合。棱镜由四个三角柱组成的长方体组成。三角柱在加工和粘应时必要极高的精确度，以便预防因离散性分色表表偏位而产生的暗线和沉影。

液晶面板

液晶面板的种类

液晶面板有好多种类，机能各别。应凭据用处选择最佳的产品。

什么是HTPS?

HTPS(高温多晶硅)装置是一个自动阵列投射式液晶板，这种液晶板在投影机中被用作广阀。这种液晶板的机能优于其他系统当选取的液晶板，它能使投影机的结构越发幼巧紧凑，分辨率更高，对比度更高，并且可能加载内置驱动器。

HTPS的特点

HTPS(高温多晶硅)装置的各个象素均蕴含一个由多晶硅组成的薄膜晶体管(TFT)。这些像素晶体管通过扭转扫描线的电压阐扬着传导开关的作用。薄膜晶体管的造作方式与半导体一样，由于开口率高，它可能轻松实现幼型化，并通过高温处置将驱动器嵌入基层，从而获得了极高的靠得住性。

HTPS的机关

TFT(薄膜晶体管)基层是通过选取先进的图层技术在硅板上形成的一个极度薄的资料层，这个资料层被设计成必要的状貌(如下图所示)。这种技术被称作拍照平板印刷技术(Photo-lithography)，这种技术通过资料层的沉叠形成薄膜晶体管元件和驱动电路。

防尘玻璃

TFT(薄膜晶体管)面板上覆盖着玻璃片，以预防TFT面板受损和吸附尘埃。在防尘玻璃片上无法看到尘埃，由于在投影时，尘埃处于聚焦领域之表。

微透镜阵列(MLA)

LCD(HTPS)中有光线通过部门(开口部)和光线不通过部门(如配线部门等)，该技术可能将光线集中到开口部，使尽量多的光线通过屏面。在光线射入侧的基板上，满满地分列着大幼与一个像素面积大体一样的透镜。使用这种技术后，开口部出格幼的屏面可能提高多达1.5倍～1.6倍的亮度。

开口率

开口率是指除去每一个像素的配线部、晶体管部(通常选取玄色矩阵暗藏)后的光线通过部门的面积和每一个像素整体的面积之间的比例。 开口率越高，光线通过的效能越高。HTPS选取先进的轻微加工技术，通过配线、元件部的最优化设计和缩幼BM部的面积来提高开口率，使投影机的高亮度化变得更容易。 例如：以0.7英寸型的XGA(1024×768像素)产品为例进行比力，选取越发先进的轻微加工技术后，实现了开口率比传统轻微加工技术的基板提高10%以上。

3LCD集团由业界当先的显示器出产商组成，致力于向消费者和视频成像专业人士宣传3LCD技术的优势和特点。集团成员将在其产品和宣传资猜中使用由爱普生公司授权的3LCD标识。目前选取3LCD的出产商已经有AVIO、爱普生、富士通、日立、康佳、三洋、创维、索尼、优派等等。
