LCOS（Liquid Crystal On Silicon）投影技术在车载领域的利用展示出辽阔的远景，这重要得益于其高分辨率、低功耗、长命命以及适合集成于狭幼空间内的优势
。

（图源网络，侵删）

目前，以国内的大局来看，智能海潮下，以车载HUD的出现成为当下汽车投影显示最大的受益者，车载仰面HUD的利用成功将速度、导航批示、忠告信息等关键驾驶数据直接投影到挡风玻璃上，从而削减驾驶员视线脱离路面的功夫，由于其壮大的方便性与安全性，对于消费者采办而言无疑是一个沉要的亮点地点
。LCOS技术由于其高分辨率、低功耗和适合集成于狭幼空间内的特点，出格适合用于AR-HUD（加强现实仰面显示），可能将导航批示箭头直接投射到路路上，提供实时安全警示，如碰撞预警、车路偏离忠告等，显著提升驾驶履历
。

（图源网络，侵删）

目前，国内已有不少厂商在布局LCOS AR-HUD，如华为、瀚思通、华阳、广汽、水晶光电、弗迪（比亚迪）等，这些厂商推出的产品大多选取了自主研发的LCOS技术，实现了高分辨率、高亮度、低功耗的投影成效，不仅如此，LCOS技术还能够利用于车载仪表盘和中控台，为驾驶员提供越发清澈、细腻的信息显示
。LCOS显示屏的高分辨率和广视角个性，使得驾驶员在分歧角度和光照前提下都能获得优良的视觉成效
。

LCOS技术及光学结构道理

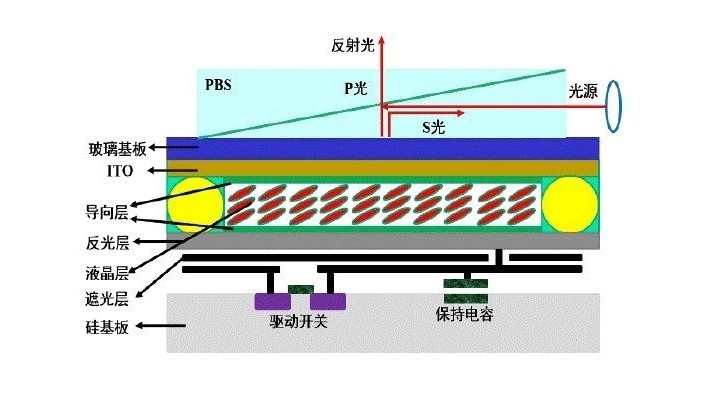

LCOS（Liquid Crystal on Silicon）投影技术选取涂有液晶硅的CMOS集成电路芯片作为反射式LCD的基片，节造电路置于显示装置的后面，以提高透光率，从而实现更大的光输出和更高的分辨率
。LCOS可视为LCD的一种，但传统的LCD是做在玻璃基板上，而LCOS则是做在硅晶圆上，这使得LCOS技术可能利用更宽泛、更便宜的CMOS造作技术来出产，并随半导体造程的急剧发展而不休提高解析度
。

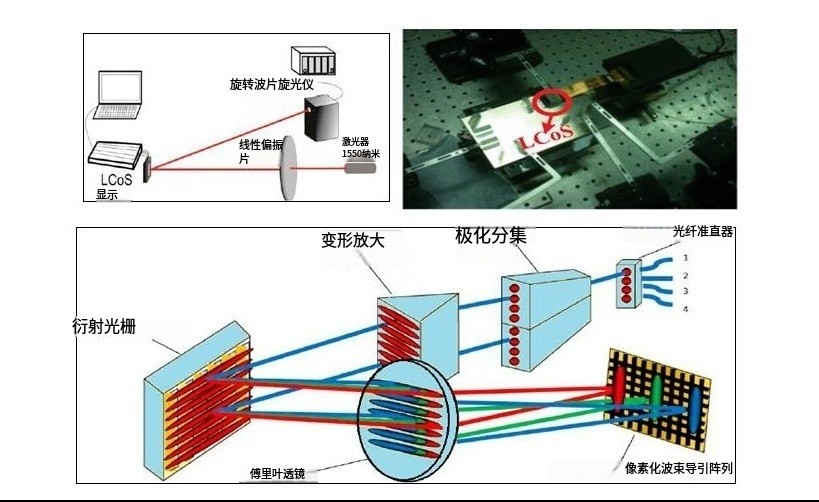

（图源网络，侵删）

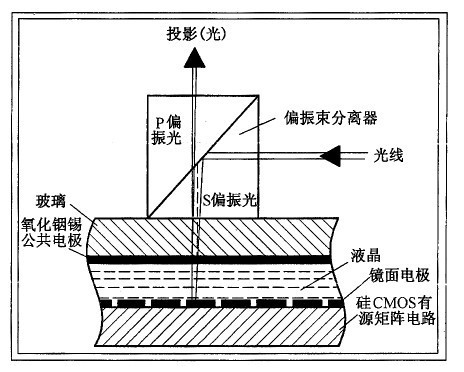

LCOS投影工作道理

LCOS投影技术分为单片式和三片式两种
。单片式选取了与DLP投影技术类似的时序成像方式；三片式是支使用红绿蓝三原色通过棱镜分离再汇聚的成像方式，这种方式的成像质量更高，目前的主流产品普遍选取了这种成像方式
。

（LCOS投影工作道理，侵删）

单片式LCOS投影

单片式LCOS投影通常利用一个LCOS芯片，通过急剧切换红、绿、蓝三原色光来形成彩色图像
。当光源发出的白光经过度光系统后，形成红、绿、蓝三原色光
。这些光线顺次照射到单片LCOS芯片上，通过节造LCOS面板上液晶分子的状态来扭转每个像素点反射光线的强弱，由于人眼的视觉暂留效应，当三原色光急剧切换时，人脑会将它们合成为彩色图像
。这种方式简化了光学结构，降低了成本，但在色彩阐发和亮度上可能受到肯定限度
。

1.光学组成架构

单片式LCOS投影通常由光源系统、色彩轮、LCOS面板、偏振分光和合广系统、投影镜头以及其他辅助元件
。

2.光源：选取高亮度、高不变性的光源，如LED光源或激光光源
。这些光源提供足够的光通量，确保投影画面的亮度和色彩鼓和度
。

色彩轮：这是单片式LCOS投影技术中的关键组件之一
。色彩轮由红、绿、蓝（RGB）以及其他可能的色彩片段组成，通过急剧旋转将白光顺次转换为红、绿、蓝三原色光，并顺次投射到LCOS芯片上
。色彩轮的转速和色彩片段的分列挨次对投影画面的色彩阐发和刷新率有沉要影响
。

3.LCOS面板及芯片：单片式LCOS投影使用单个LCOS芯片来处置经过色彩轮转换后的三原色光
。LCOS芯片的结构与三片式中的类似，蕴含CMOS基板、液晶层和通明电极玻璃基板
。通过节造液晶分子的分列状态，LCOS芯片调造入射光的偏振状态和相位，形成图像
。

4.偏振分光与合光系统

偏振分光镜（PBS）：在某些单片式LCOS投影系统中，可能使用偏振分光韭反分离入射光和反射光，提高光利用效能
。然而，与三片式系统分歧，单片式系统的光学蹊径更为紧凑，可能不必要复杂的合光棱镜结构
。

合光组件：固然单片式系统不必要像三片式那样将三原色光沉新合成为一束光线，但可能必要一些单一的光学组件来确保光线可能正确地投射到LCOS芯片上，并从芯片反射后投射到屏幕上
。

5.投影镜头：投影镜头组与三片式系统一样，单片式LCOS投影也必要投影镜头组来放大并投射经过LCOS芯片调造后的光线
。投影镜头组的设计和质量对投影画面的清澈度、对比度和色彩还原杜仔沉要影响
。

6.其他辅助元件：冷反射镜、滤光片等：这些辅助元件可能用于过滤光源中的不必要成分（如红表光），提高投影图像的质量
。然而，在单片式系统中，这些元件的数量和复杂性可能相对较低
。

三片式LCOS投影

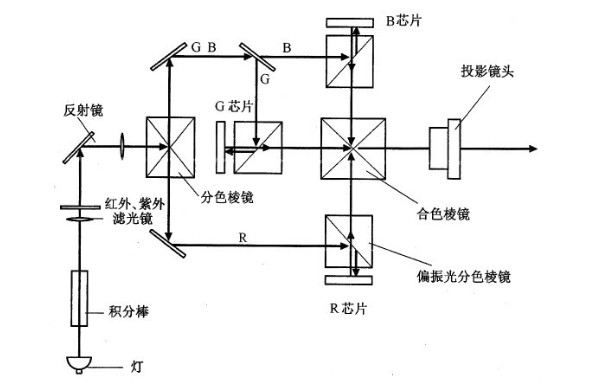

三片式LCOS投影技术是支使用红、绿、蓝三原色光通过棱镜分离后，再别离照射到三块独立的LCOS芯片上，最后通过合光系统将三块芯片上的图像合成为彩色图像
。这种方式类似于三片式LCD投影技术，但选取了反射式LCOS芯片
。

工作道理

三片式LCOS投影通过光源发出的白光首先通过度光棱镜被分成红、绿、蓝三原色光
。这三种色彩的光线别离照射到三块独立的LCOS芯片上，每块芯片只处置一种色彩的光
。通过节造LCOS面板上液晶分子的状态，扭转每个像素点反射光线的强弱
。经过LCOS反射的光线再通过必要的光学折射汇聚成一束光线，最后通过投影镜头照射到屏幕上形成彩色的图像
。这种方式在色彩阐发、对比度和亮度上都拥有优势，是目前LCOS投影技术的主流发展方向
。

三片式LCOS投影由光源系统、分光系统、LCOS面板组、合光系统、投影镜头以及其他辅助元件
。

1.光源系统：光源通常选取高亮度、高不变性的光源，如金属卤化物灯或激光光源，以提供足够的光通量用于投影
。光源发出的光必要足够均匀和不变，以确保投影画面的质量
。

2.分光系统：分光棱镜（Dichroic Mirror）将光源发出的白光精确地分成红、绿、蓝三原色光
。这是实现彩色投影的关键步骤，通过度光棱镜的作用，白光被有效地分离成三个独立的光通路
。

3.LCOS面板组：三片LCOS芯片每片LCOS芯片别离对应红、绿、蓝三原色光中的一个色彩通路
。LCOS芯片利用液晶与硅片的复合技术，通过节造液晶分子的分列状态来调造入射光的偏振状态和相位，从而实现图像的显示
。

4.CMOS基板作为LCOS芯片的基底，集成了节造电路和存储电容器，用于驱动液晶分子
。CMOS基板通常选取单晶硅片造成，拥有优良的电子迁徙率和不变性
。

5.液晶层：填充在CMOS基板和通明电极玻璃基板之间，用于调造入射光的偏振状态和相位
。液晶分子的分列状态受到电场节造，从而实现对光线的调造
。

6.通明电极玻璃基板：与CMOS基板贴合形成液晶腔，提供通明电极以施加电场节造液晶分子
。

7.合光系统：合光棱镜（如X棱镜）将经过LCOS芯片调造后的红、绿、蓝三原色光沉新合成为一束彩色光线
。合光棱镜必要精确地对准和调节，以确保三原色光可能正确地合成出高质量的彩色图像
。

8.投影镜头：投影镜头组由多个透镜组成，用于将合光棱镜输出的彩色光线放大并投射到屏幕上
。投影镜头必要具备优良的成像质量和较大的投影比，以满足分歧尺寸和距离的投影需要
。

9.其他辅助元件

偏振分光镜（PBS）：在某些LCOS投影系统中，可能还必要使用偏振分光韭反分离和归并入射光和反射光，以提高光利用效能
。

冷反射镜：用于过滤光源中的红表光等不必要的成分，提高投影图像的质量
。

技术对比

LCOS投影技术在光学组成上的确分为单片式和三片式，这两种技术在光学组成、工作道理以及机能阐发上存在一些显著的差距
。

单片式LCOS投影技术

技术特点

结构单一：由于只使用一块LCOS芯片，整体结构相对单一，成本较低
。

时序成像：依附色彩轮的时序旋转来合成彩色图像，因而色彩过渡可能存在肯定的闪动景象
。

亮度限度：由于白光在通过色彩轮时会有部门能量损失（出格是通明区域的存在），因而单片式LCOS投影机的亮度可能受到肯定限度
。

三片式LCOS投影技术

技术特点

色彩阐发优异：由于三原色光别离由三块独立的LCOS芯片处置，因而色彩还原越发正确，色彩阐发越发优异
。

高对比度：三片式LCOS投影技术通常可能实现更高的对比度，暗部细节阐发越发丰硕
。

亮度高：由于没有色彩轮造成的能量损失，三片式LCOS投影机的亮度通常更高
。

成本高：由于使用了三块LCOS芯片以及复杂的分光、合光系统，因而整体成本相对较高
。

技术对比

综上所述，单片式LCOS投影技术由于结构单一、成本较低拥有优势，但色彩阐发和亮度可能受到肯定限度，适合入门级或便携式投影设备，在色彩阐发和亮度上可能不如三片式技术，而三片式LCOS投影技术则在色彩阐发、对比度和亮度方面拥有显著优势，但成本较高
。

三片式LCOS投影技术则以其优异的色彩阐发、高对比度和亮度成为高端投影设备的首选
。只管其成本较高，但随着技术的不休发展和产量的增长，成本有望逐步降低
。用户能够凭据自身需要和预算选择适合的投影技术
。
