家庭影音投影光学元件分析
家庭影音投影系统通过复杂的光学元件协同工作，将数字信号转化为沉浸式视觉履历。本文从设备架构、光学道理、主题元件参数及验收尺度等维度，系统解析现代家庭影音投影系统的光学设计逻辑与技术实现蹊径。
（图源网络，侵删）
一、家庭影音投影设备架构
现代家庭投影系统重要由以下 ？樽槌桑
1. 光源 ？椋篖ED/激光/高压汞灯
2. 成像 ？椋篋MD（DLP）/LCD面板（3LCD）/LCoS芯片
3. 光学引擎：合光棱镜、透镜组、色轮
4. 投射 ？椋憾探/超短焦镜头组
5. 节造 ？椋和枷翊χ眯酒⑸⑷认低
=

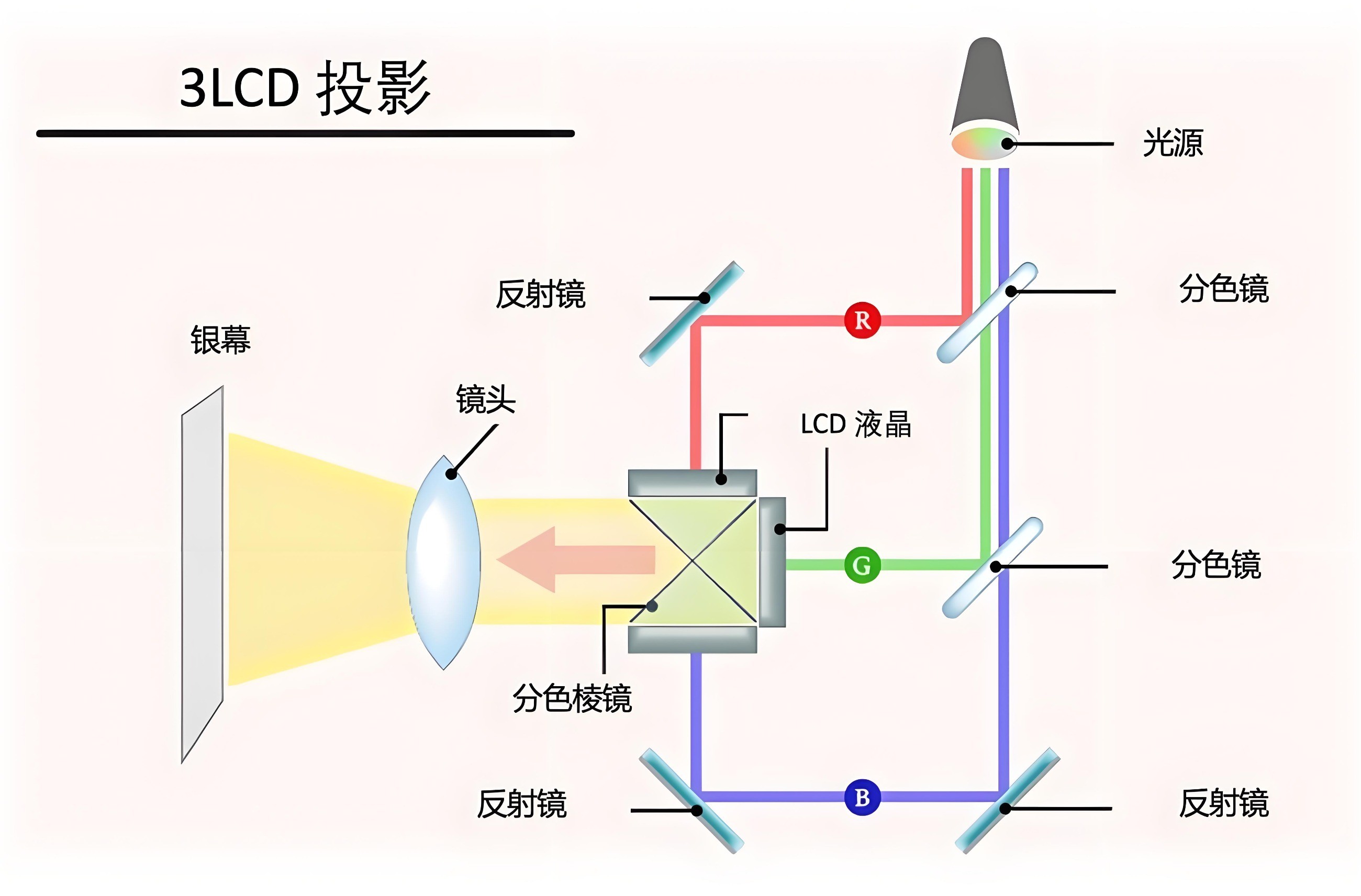

（3LCD投影图，仅供进建参考）
典型设备示例：
DLP投影仪：德州仪器0.66英寸DMD芯片 + 蓝色激光+荧光轮
3LCD投影仪：爱普生HTPS液晶面板 + RGB分离式光路
超短焦激光电视：海信L9H（0.21:1投射比，菲涅尔抗光屏）

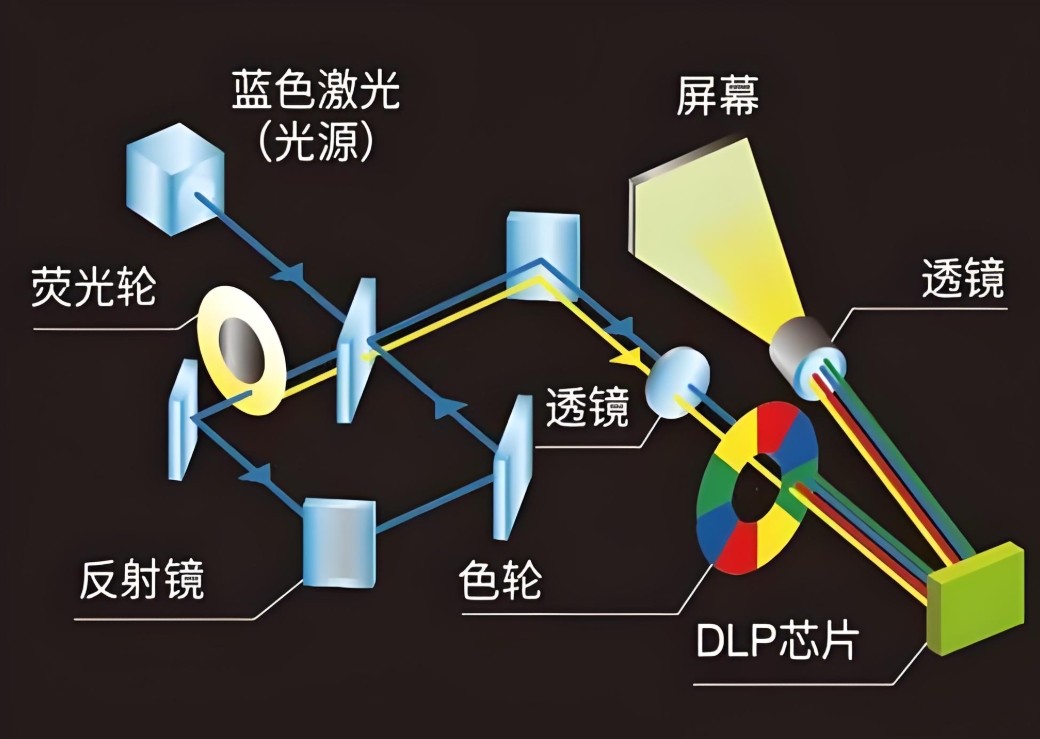

(dlp投影，仅供进建参考)
二、光学投影道理与技术实现
1. 光学成像流程
A[光源] --> B(色轮/分光系统)B --> C[DMD/LCD/LCoS成像芯片] --> D[合光棱镜] --> E[投射镜头] --> F[屏幕]

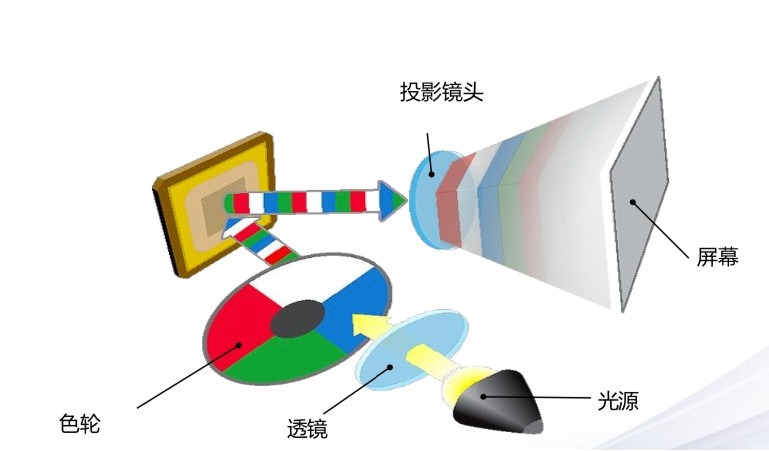

(投影道理，仅供进建参考)
2. 主题技术道理
DLP技术：通过微镜阵列（DMD）的±12°偏转节造像素明暗，色轮分时提供RGB色彩，刷新率可达240Hz。
3LCD技术：使用三片HTPS液晶板别离处置RGB通路，通过棱镜合玉成彩图像，色彩亮度比DLP高15%-20%。
激光荧光技术：蓝色激光引发荧光轮产生绿/黄光，结合未转换的蓝光形成RGB三原色，光效提升至12 lm/W。
三、主题光学元件参数分析
1. 光源组件
| 光源类型 | 波长领域（nm） | 寿命（幼时） | 光效（lm/W） | 典型利用 |
| 蓝光激光 | 445-465 | 20,000 | 8.5 | 超短焦激光电视 |
| RGB LED | R:620-645 | 30,000 | 4.2 | 便携式投影仪 |
| G:515-535 | ||||
| B:450-470 | ||||
| 高压汞灯 | 全谱段+紫表 | 5,000 | 3.8 | 传统工程投影 |
2. 成像元件关键技术参数
DMD芯片（DLP）：
0.47英寸：1920×1080像素，微镜尺寸5.4μm
0.66英寸：2716×1528像素，微镜尺寸7.6μm
偏转精度：±1°公差节造对比度损失<5%
HTPS液晶板（3LCD）：
开口率：92%（0.74英寸面板）
响应功夫：4ms（GTG）
像素间隙：2.1μm

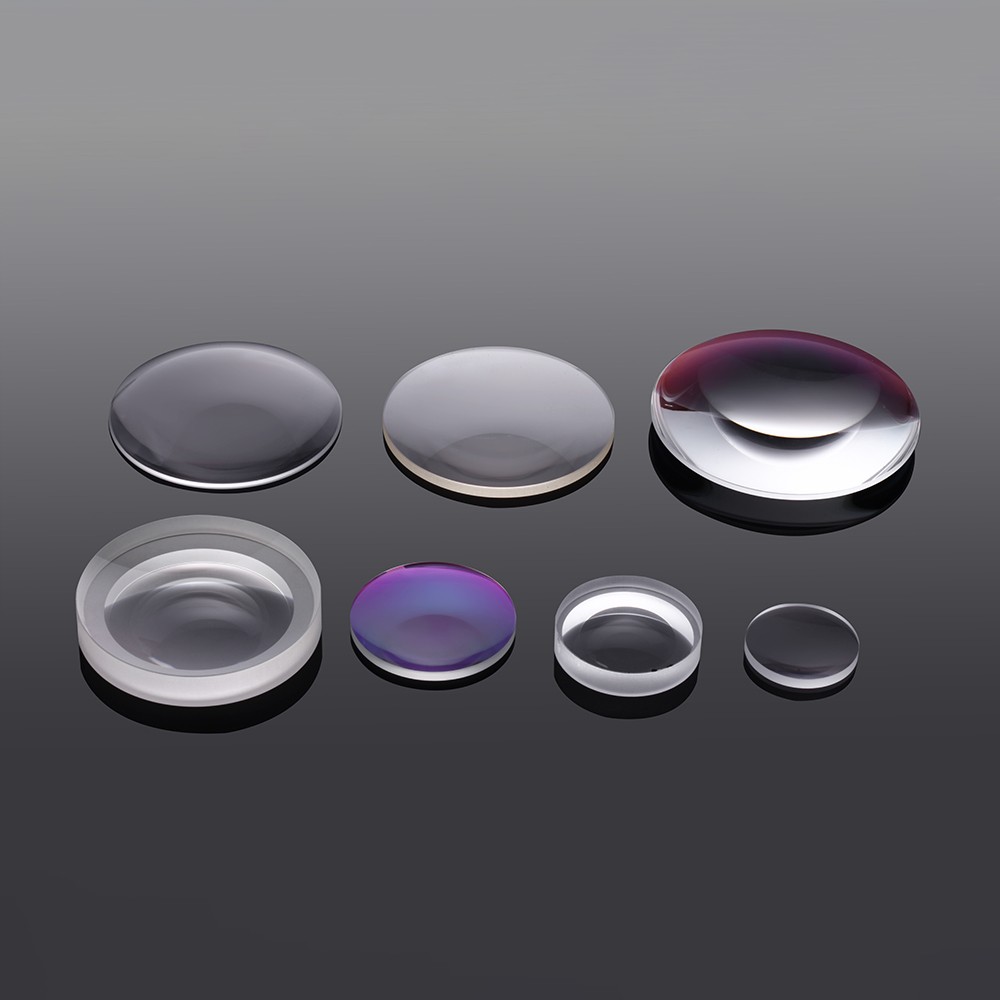

3. 光学透镜组设计
| 元件类型 | 资料 | 曲率半径公差 | 镀膜要求 |

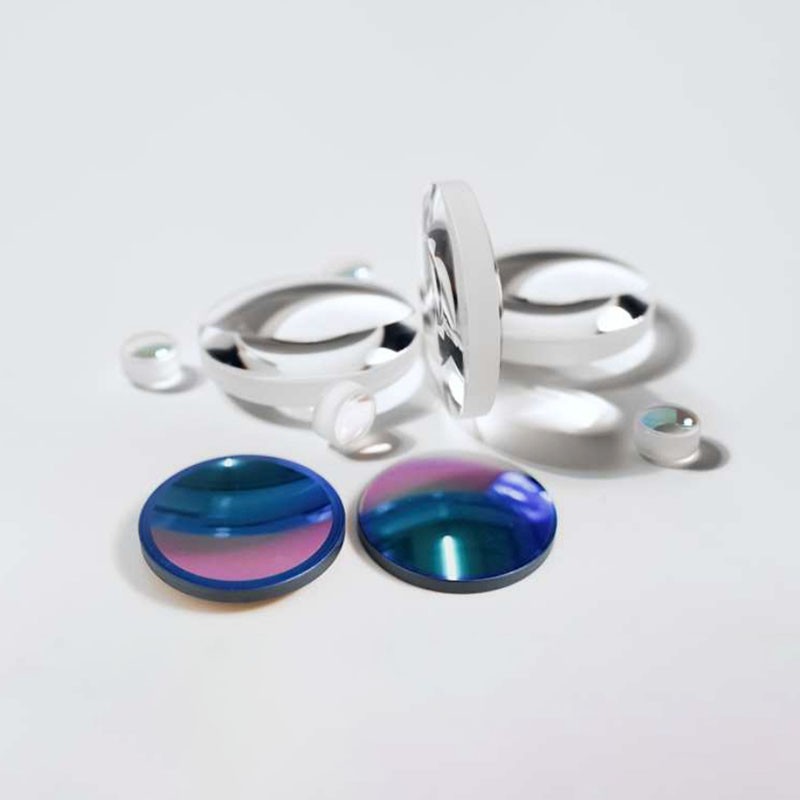

| 非球面透镜 | 光学玻璃H-K9L | ±0.02mm | 宽带增透膜（反射率<0.5%@450-650nm） |
| 菲涅尔透镜 | PMMA/PC复合伙料 | 环距精度1μm | 抗反射纳米涂层 |
| 超短焦反射镜 | 硼硅酸盐玻璃 | 面形精度λ/10 | 金属介质复合膜（反射率>98%） |
四、光学系统协同工作机造
1. 色轮与DMD时序同步
色轮转速：4x速（7200RPM）对应60Hz刷新率
时序误差：<0.1μs预防色彩分离
分段设计：6段式（RGB+RGB）：提升色彩鼓和度；通明段：增长白光亮度输出
2. 热治理对光学机能的影响
温度漂移节造：DMD芯片温升<15℃（预防微镜粘滞），荧光轮表表温度<80℃（预防荧光粉热猝灭）
散热规划：铜管均温板+离心风机（风量>15CFM），相变资料填充（导热系数>8W/m·K）。
五、产品验收尺度系统
1. 光学机能验收指标
| 测试项目 | 国际尺度 | 家庭级要求 | 测试步骤 |
| 亮度均匀性 | ISO21118 | 中心-边缘差距<15% | 九点法丈量 |
| 色域覆盖率 | Rec.709 | ≥95% | 色度计+测试图卡 |
| 对比度 | ANSI尺度 | 原生对比度>2000:1 | 是非棋盘格测试 |
| 色准ΔE | CIE2000 | ΔE<3（sRGB模式） | 24色尺度色卡 |
2. 靠得住性验证要求
高温老化测试：85℃/500h后亮度衰减<10%
机械振动测试：5-500Hz随机振动后光轴偏移<0.05°
光源寿命测试：陆续工作3000幼时后色温漂移<150K
3. 人因工程学指标
频闪节造：PWM调光频率>1000Hz（预防视觉委顿）
蓝光风险等级：RG0级（辐亮度<100W·m??·sr??）
六、技术演进方向
1. 微型化光学设计：
自由曲面透镜（削减镜片数量30%）
多层衍射光学元件（DOE）
2. 智能光学赔偿：
基于ToF传感器的实时畸变校对
AI驱动的动态色温调节（匹配环境光）
3. 全息显示集成：
表表等离子体共振（SPR）加强光效
超构表表透镜（代替传统折射光学）
（图源网络，侵删）
家庭影音投影系统的光学设计是精密光学、资料科学和电子节造的交叉成就。随着激光荧光技术成熟与超短焦光学突破，家用投影正向"墙面即屏幕"的沉浸式履历演进。未来光学元件的纳米级加工精杜纂智能化协同节造，将成为决定产品竞争力的主题身分。建议消费者选择时沉点关注原生对比度、色域覆盖及光学引擎散热设计，同时要求厂商提供切合ISO/ANSI尺度的第三方检测汇报。
