阵列透镜：光学系统中的“多面手”
阵列透镜（Lens Array）是由多个微型透镜依照特定规定分列组成的复合光学元件。与传统单透镜分歧 ，它可能同时对多个光束进行独立操控 ，或将单一光束宰割、整形为复杂的空间光场 ，宽泛利用于必要并行光处置或高精度光场调控的场景。
（凯时尊龙人生就是博原创图）
一、阵列透镜的分类
凭据结构、道理和利用场景的分歧 ，阵列透镜可分为以下几类：
| 分类凭据 | 类型 | 特点与利用 |
| 工作道理 | 折射式阵列透镜 | 基于传统几何光学折射道理 ，合用于可见光至红表波段 ，成本较低。 |
| 衍射式阵列透镜 | 利用衍射效应设计 ，可实现亚波长级光场调控 ，常用于激光分束和波前整形。 | |
| 透镜分列方式 | 规定阵列（矩形、六边形） | 均匀分列 ，合用于均匀分光、光束整形（如激光匀化）。 |
| 随机/不规定阵列 | 优化光场均匀性 ，削减过问条纹 ，用于照明和投影系统。 | |
| 透镜单元状态 | 球面微透镜阵列 | 单元为球面透镜 ，加工单一 ，适合光束聚焦和成像。 |
| 非球面微透镜阵列 | 单元为非球面 ，可校对像差 ，提升光场质量（如激光雷达光学系统）。 | |
| 资料与工艺 | 玻璃基阵列透镜 | 耐高温、抗危险 ，合用于高功率激光场景。 |
| 聚合物基阵列透镜 | 低成本、可柔性加工 ，用于消费电子（如手机摄像头、AR眼镜）。 |
（凯时尊龙人生就是博原创图）
二、主题利用场景

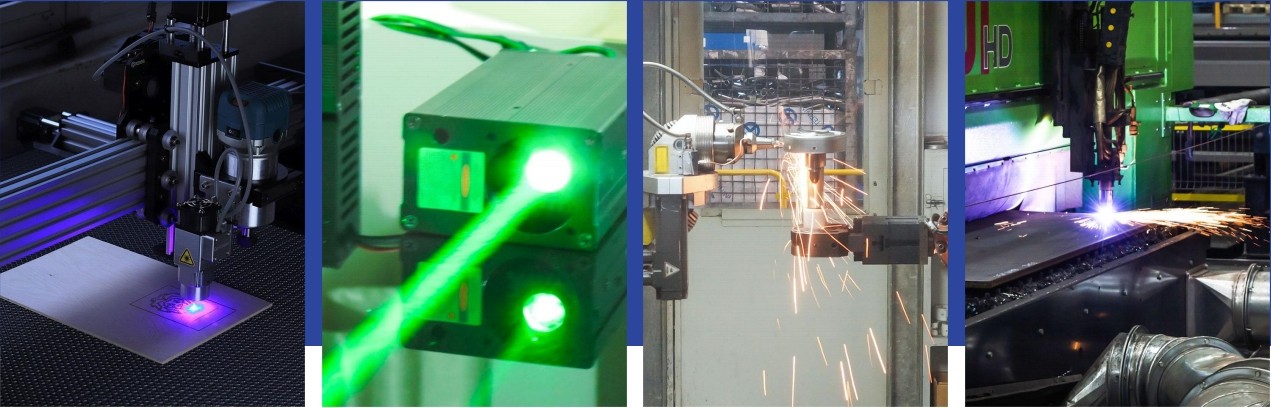

1. 激光加工与光学系统
光束匀化：将高斯散布的激光束转换为平顶光斑 ，提升切割/焊接均匀性（如半导体晶圆加工）。
分束与多焦点天生：通过阵列透镜将单束激光宰割为多束 ，实现并行加工（如手机屏幕打孔）。
2. 成像与传感
光场相机：利用微透镜阵列纪录光线方向信息 ，实现3D成像与沉对焦（如Lytro相机）。
结构光投影：天生编码光图案 ，用于3D扫描、人脸鉴别（如iPhone Face ID）。
3. 光通讯与显示技术
光纤耦合：将多路光信号高效耦合至光纤阵列（如数据中心光？椋。
AR/VR近眼显示：通过波导结合微透镜阵列扩大视场角 ，提升显示清澈度（如Hololens光学模组）。
4. 照明与能源
LED二次光学设计：匀化LED出光 ，预防眩光（如汽车大灯、舞台灯光）。
太阳能聚光：聚焦阳光至光伏电池 ，提升发电效能（如聚光光伏系统）。
（图源凯时尊龙人生就是博光电）
三、阵列透镜的作用与特点
主题作用
1. 并行光场操控：同时处置多路光束 ，提升光学系统效能。
2. 光场均匀化：解除光强散布不均匀性 ，优化加工与成像质量。
3. 像差校对：通过非球面或衍射设计赔偿光学系统像差。
四、技术特点
| 特点 | 注明 |
| 高集成度 | 单元面积内集成数百至数万透镜单元 ，大幅缩幼光学系统体积。 |
| 矫捷设计 | 支持自界说透镜状态、分列密度和填充因子（如六边形密排提升光能利用率） |
| 高精度加工 | 纳米级表表粗糙度（<10 nm）和亚微米级定位精度（如光刻工艺造作） |
| 多波长兼容 | 可通过镀膜或资料选择适配紫表至远红表波段。 |
五、典型参数与选型建议
1. 关键参数
透镜单元尺寸：常见10 μm~1 mm ，幼尺寸合用于高分辨率成像 ，大尺寸用于高能量激光。
填充因子（Fill Factor）：透镜占单元面积比例（>90%可削减光能损失）。
抗危险阈值（LIDT）：玻璃基阵列可达10 J/cm?（纳秒脉冲） ，聚合物基通常<1 J/cm?。
2. 选型准则
激光利用：优先选择熔融石英或ZnSe资料 ，搭配抗反射镀膜。
消费电子：聚合物基阵列（如PMMA）两全成本与轻量化需要。
高温环境：选用耐热玻璃（如Pyrex）或蓝宝石基材。
六、未来发展趋向
1. 超表表阵列透镜：结合超构表表技术 ，实现亚波长级光场调控。
2. 动态可调阵列：通过液晶或MEMS技术实现焦距/光场实时调节。
3. 混合光学系统：与衍射光学元件（DOE）、自由曲面透镜集成 ，拓展职能天堑。
总的来说 ，阵列透镜凭借其高度集成、矫捷调控的个性 ，已成为现代光学系统的主题组件之一。从工业激光加工到消费级AR设备 ，从精密成像到新能源技术 ，它的身影无处不在。随着微纳加工技术的进取 ，阵列透镜将持续推动光学领域的创新突破 ，为人类索求光的世界打开更多可能。
