相差显微镜的光学元件利用与技术解析

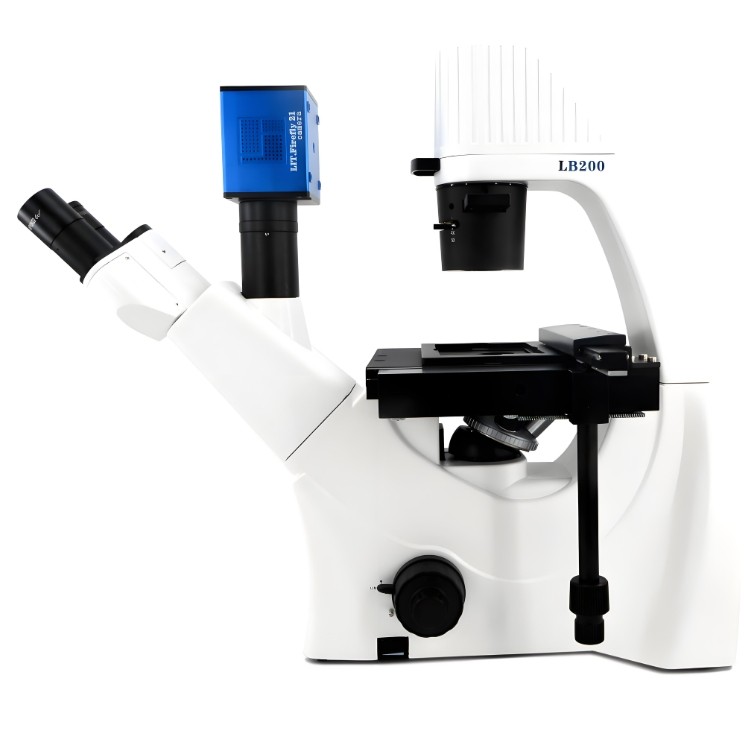

相差显微镜（Phase Contrast Microscope）是一种基于光波相位变动的光学成像技术，由荷兰物理学家Frits Zernike于20世纪30年代发现，其主题指标是将通明样本（如活细胞、未染色组织）的相位差转换为可见的明暗对比，重要用于观察未染色标本 。
我们都知路，相差是指统一光线经过折射率分歧的介质其相位产生变动并产生的差距 。相位指在某一功夫上，光的颠簸所达到的地位 。传统明场显微镜中，通常由于被检物体（如不染色的细胞）所能产生的相差太幼，肉眼很难分辨，只有在变相差为振幅差（明暗差）之后能力被分辨，而相差显微镜则很好解决了这一难题，成为生物学、医学和资料科学中不成或缺的观测工具 。

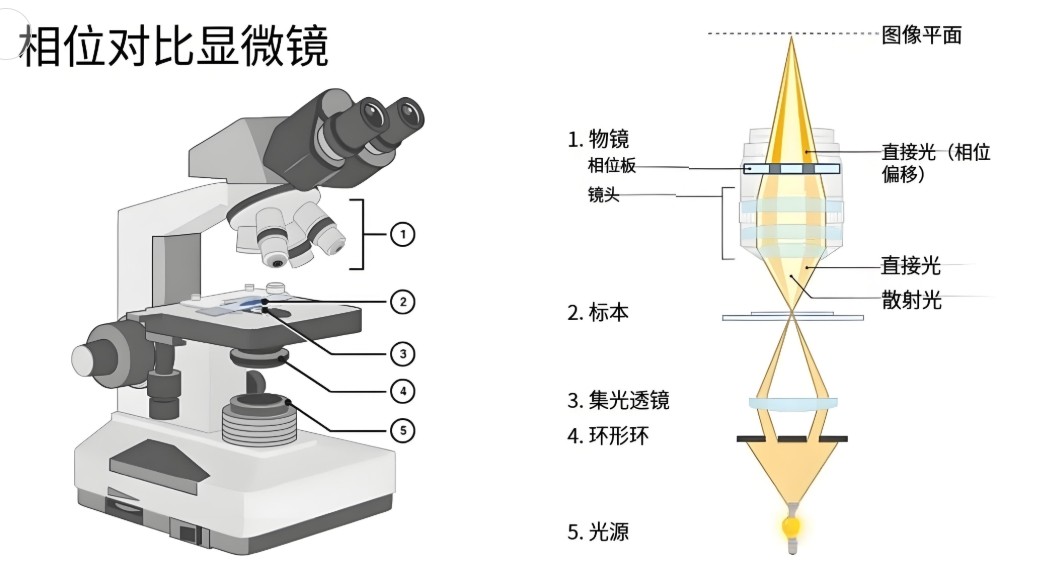

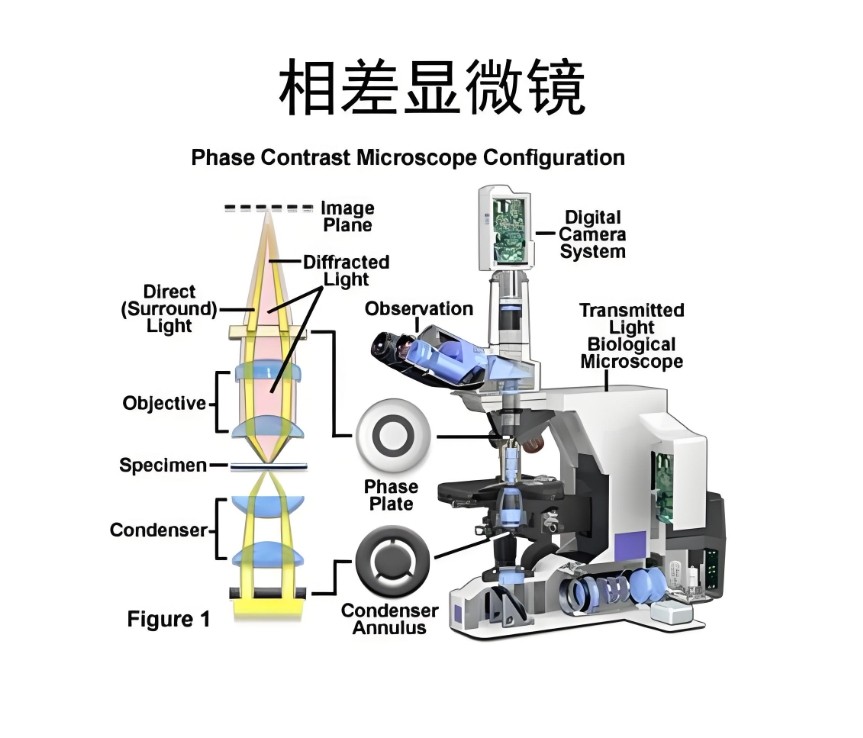

二、相差显微镜的结构及工作道理
相差显微镜通过以下四个关键结构实现相位对比成像：
相差物镜：内含相位板，调造直射光与衍射光的相位差 。
转盘聚光器：集成环形光阑，提供匹配物镜的环形照明 。
合轴调中望远镜：校准环形光阑与相位板的同轴性 。
绿色滤光片：优化单色光成像，削减多色光相位误差 。

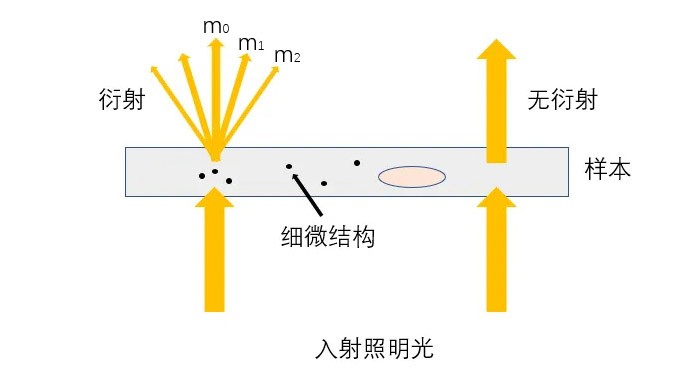

当光线穿过通明样本时，会因样本厚度或折射率差距产生相位延长（相位差），但人眼无法直接感知相位变动 。相差显微镜通过以下两步实现相位到强度的转换：
环形照明：聚光镜下方的环形光阑形成环形光束，均匀照射样本 。
相位调造：物镜后焦平面的相位板对直射光（未散射）和衍射光（散射）施加分歧的相位延长（通常为λ/4）和光强衰减，使两者过问后形成明暗对比 。

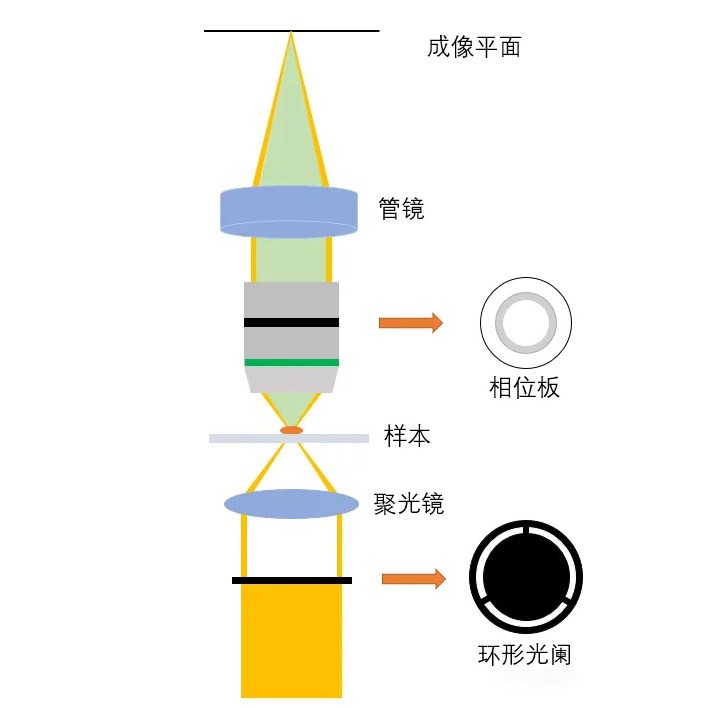

2. 光学系统架构
相差显微镜的光路由以下主题？樽槌桑
照明系统：光源→聚光镜透镜组→环形光阑→样本 。
成像系统：物镜透镜组（含相位板）→辅助透镜→目镜或相机 。
二、光学系统与工作道理的深度解析
1. 环形照明的实现：转盘聚光器
结构设计：转盘聚光器蕴含多个环形光阑（对应分歧倍率物镜），通过旋转切换光阑尺寸 。每个光阑为金属薄片上的环形透光孔，孔径与物镜相位环严格匹配，其作用就是形成空心锥形照明光束，使直射光（未与样本作用）与衍射光（经样本散射）在物镜后焦平面分离，为相位调造创造前提 。
2. 合轴调中望远镜的职能
校准流程：取下目镜，插入合轴调中望远镜，通过调节聚光器的对中旋钮，使环形光阑的像与物镜相位环齐全沉合 。精度要求在环形光阑与相位环的偏移需幼于5微米，不然会导致对比度降落或成像不均 。

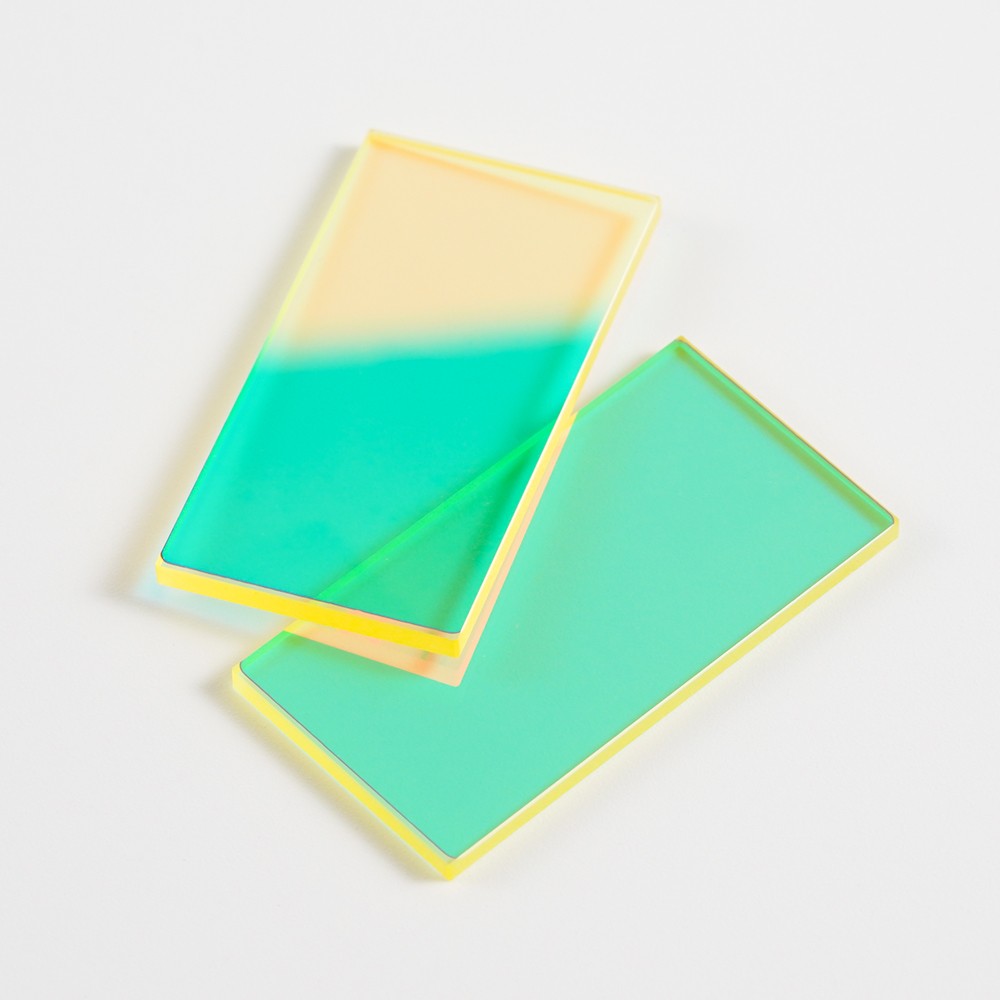

3. 绿色滤光片的技术价值
主题作用：单色化照明：滤光片通常选择绿色（峰值波长550±10 nm），限度光源波长领域，预防多色光因波长差距引起的相位延长颠簸（相位差Δφ=2πΔn·t/λ，波长λ变动会滋扰Δφ的一致性），重要用于提升分辨率，人眼对绿光敏感，且绿光波长适中（500–600 nm），有助于在可见光领域内平衡分辨率和对比度 。
技术参数：
窄带滤光片，半高宽（FWHM）≤20 nm，透光率>90%（如BP550-15） 。
镀膜工艺：硬质氧化物多层膜（如TiO?/SiO?交替镀层），确保耐久性与抗眩光机能 。

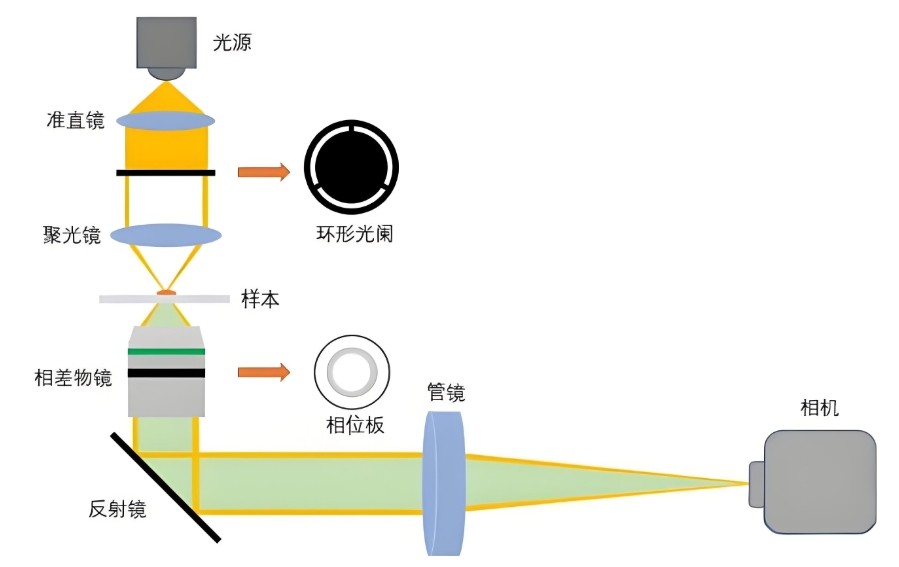

三、主题光学元件的协同设计
1. 相差物镜：相位板与透镜组的集成
相位板类型：
正相差（Dark Contrast）：直射光延长λ/4，吸收70%强度，布景暗、样本亮 。
负相差（Bright Contrast）：衍射光延长λ/4，布景亮、样本暗 。
物镜透镜组设计：
低色差物镜：选取萤石（CaF?）与BK7玻璃组合，校对色差至<1 nm（在550 nm处） 。
高NA物镜：使用超高折射率玻璃（如LaSFN9，n=1.88）提升数值孔径（NA=1.4） 。
相位板镀膜：相位延长层SiO?膜厚精确节造550 nm波长下，λ/4对应膜厚≈138 nm，误差<±5 nm 。
吸收层：铬膜厚度10–30 nm，光强衰减率可调（70%–90%） 。
2. 转盘聚光器的光学匹配性
环形光阑参数：
环形宽杜纂物镜倍率有关（例如40X物镜对应环宽约0.5 mm） 。
光阑透光区镀增透膜（MgF?），降低杂散光反射 。
聚光镜NA匹配：
聚光器数值孔径需略高于物镜NA（如物镜NA=1.3，聚光器NA=1.4），确保全孔径照明 。
3. 绿色滤光片的系统优化
与光源的匹配：卤素灯或LED光源需预装红表截止滤光片，预防热量影响样本，再叠加绿色滤光片实现单色化 。
相位对比加强：单色绿光可削减物镜色差校对压力，使相位板设计更专一于单一波长（550 nm）的精准调造 。
（凯时尊龙人生就是博原创图）
四、光学元件的机能尺度与利用案例
1. 国际尺度与测试步骤
相位板校准：ISO 19012-4划定相位延长量需通过激光过问仪检测（精度λ/100） 。
滤光片机能：切合DIN 19011透射光谱测试尺度，确保波段正确性 。
2. 典型利用场景
活细胞成像（40X物镜，NA=0.65，绿色滤光片）：
参数要求：物镜工作距离≥0.6 mm，相位板吸收率80%，预防光毒性 。
案例：HeLa细胞割裂过程观测，功夫分辨率达30帧/秒 。
资料表表检测（20X物镜，长工作距离WD=10.5 mm）：
滤光片选择：窄带绿光（550/10 nm）削减金属表表反光滋扰 。
相差显微镜的四大特殊结构并非孤立存在，而是与光学镜片深度协同：
环形光阑+聚光镜透镜：确保照明光路与相位板精确匹配 。
绿色滤光片+物镜镀膜：通过单色化提升相位调造精度 。
合轴望远镜+高精度机械结构：维持光路不变性 。
未来，随着镀膜技术（如原子层沉积ALD）与推算光学的发展，绿色滤光片可能被可调谐液晶滤光片取代，相位板延长量可动态调整，进一步拓展相差显微镜的利用天堑 。
