在机械视觉、自动化检测和光学丈量等领域，滤光片（Optical Filter）是提升成像质量的关键组件。它可能优化光源个性，加强指标特点的对比度，并抑造环境光滋扰，从而提高检测精度。分歧类型的视觉检测系统对滤光片的光学机能、镀膜工艺和机械不变性均有严格要求。本文将系统分析视觉检测中滤光片的选型要求、合用类型、基础资料及镀膜技术需要。

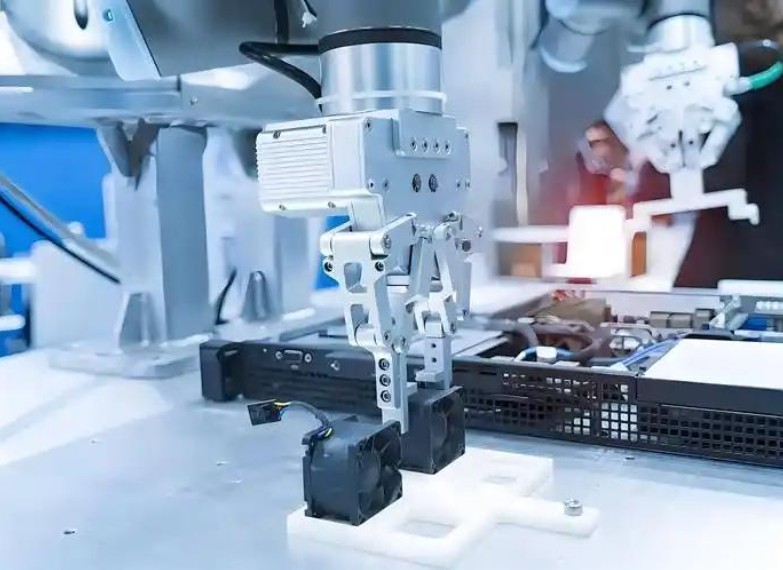

（图源网络，侵删）

一、视觉检测对滤光片的主题要求

视觉检测系统通常必要在复杂的光学环境下工作，因而滤光片需满足以下关键前提：

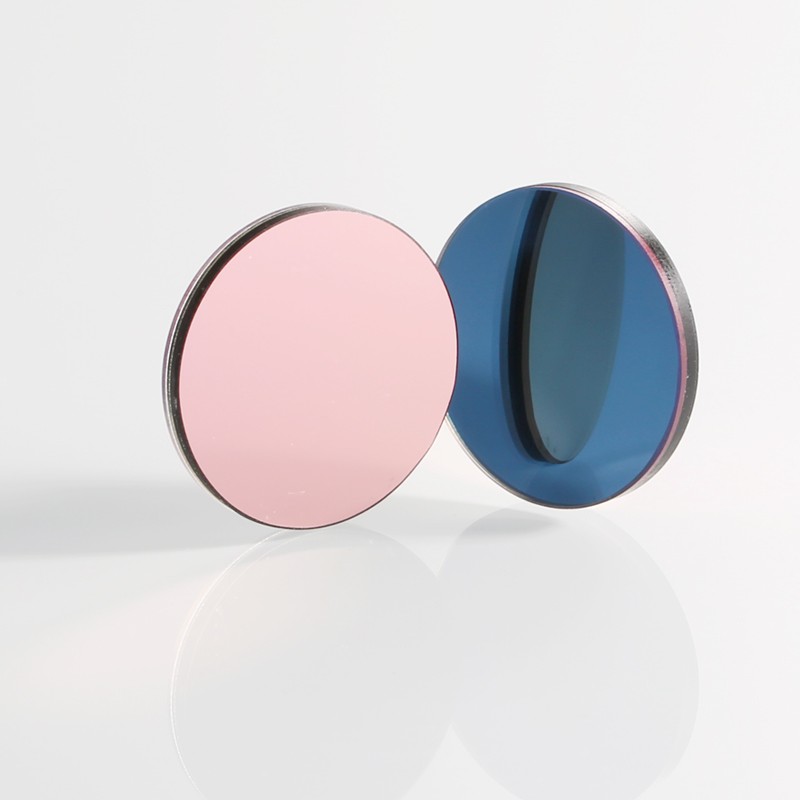

1.光谱匹配性：窄带滤光片（Bandpass Filter）合用于特定波长的检测（如荧光分析或激光照明），要求高透射率（>90%）和低布景噪声（截止深度OD>4）。长波通（Longpass, LP）或短波通（Shortpass, SP）滤光片用于分离特定波段（如红表或中性密度滤光片（ND Filter）：调节光强，预防传感器过曝。

2.高对比度加强：抑造环境杂散光（如日光、灯光滋扰），提高信噪比（SNR），在荧光检测中，需严格匹配引发光与发射光波长（如引发光400nm，发射光500nm）。

3.角度不变性：大角度入射时（如广角镜头），滤光片的中心波长偏移（CWL Shift）需极。<2nm @30°）。

4.环境耐受性：耐高温（如工业检测中的高温环境）、抗湿度、防尘和抗化学侵蚀（如医疗或半导体检测）。

5.机械强度：需具备高硬度（如选取光学玻璃基底）和抗刮擦性，以适应工业环境。

二、视觉检测中常用的滤光片类型

三、滤光片的基础资料与镀膜技术要求

1.基底资料选择

光学玻璃（如BK7、熔融石英）：合用于可见光至近红表（350-2000nm），拥有高透过率和低热膨胀系数。

石英/氟化钙（CaF?）：用于紫表（UV）或深紫表（DUV）检测，抗辐射危险。

聚合物薄膜（如PET）：低成本、轻量化，但耐温性和耐久性较差。

2.镀膜技术要求

多层介质膜（Dielectric Coating）：通过交替沉积凹凸折射率资料（如TiO?/SiO?）实现精确波长节造。

金属膜（如铝、银）：用于反射型滤光片，但易氧化，需加；げ。

硬质镀膜（Hard Coating）：提高耐磨性，合用于工业环境。

疏水/疏油镀膜：预防污渍影响光学机能（如医疗或食品检测）。

3.镀膜机能指标

光谱精度：中心波长误差<±1nm。

环境不变性：通过高温高湿测试（85°C/85% RH，1000幼时）。

激光危险阈值（LDT）：>500MW/cm?（用于激光视觉系统）。

在视觉检测系统中，滤光片的选型直接影响成像质量和检测精度。窄带滤光片合用于高精度光谱分析，而偏振滤光片可有效抑造反光滋扰。为确连结久靠得住运行，滤光片需选取高透过率基底资料（如熔融石英）并结合多层介质镀膜技术，同时满足机械强度和环境耐受性要求。未来，随着超表表（Metasurface）滤光片和可调谐滤光片的发展，视觉检测系统的矫捷性和精度将进一步提升。
