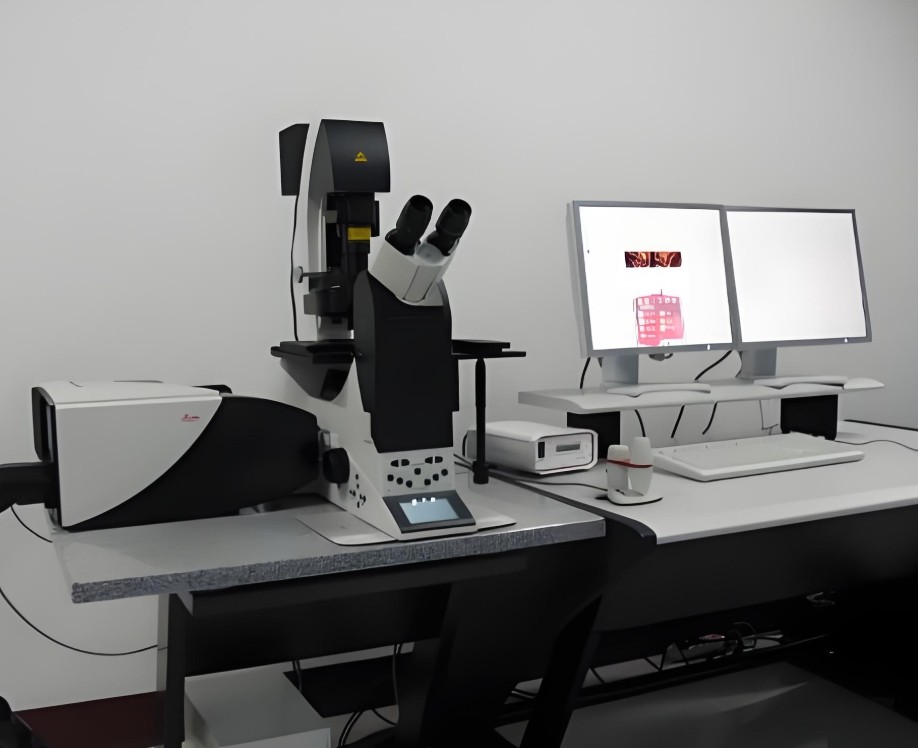

共聚焦显微镜（Confocal Microscope）通过怪异的点扫描成像和针孔滤波技术，显著提升了显微成像的轴向分辨率和信噪比。其主题肠能的达成，依赖于精密的光学系统设计与光学镜片的协同工作。

（图源网络，侵删）

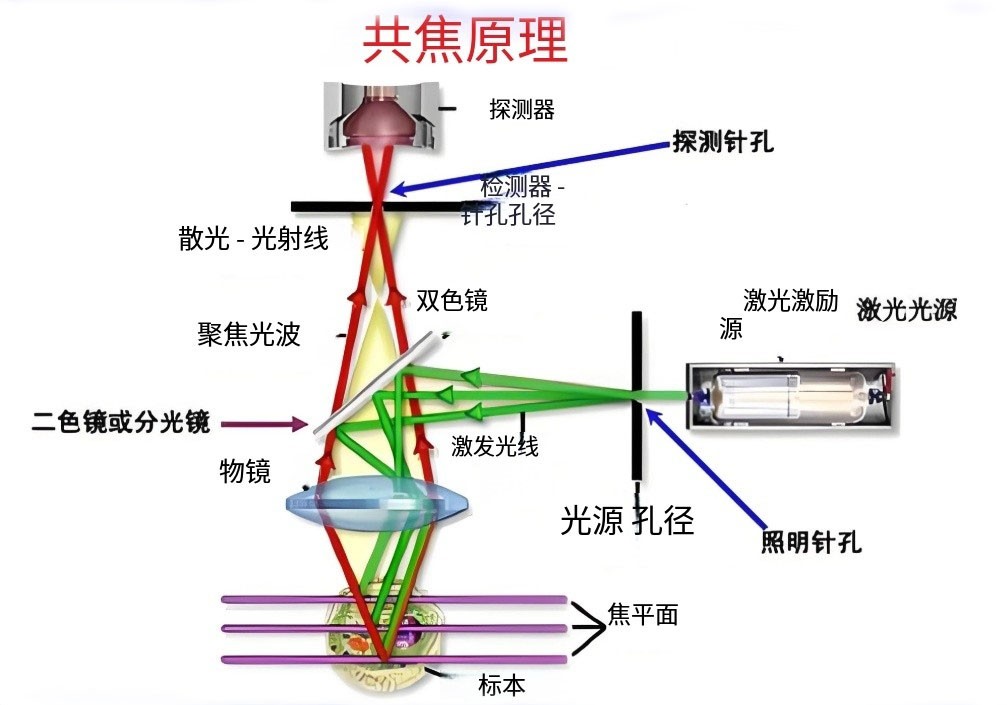

一、共聚焦显微镜的主题道理与光学系统架构

1. 工作道理：点扫描与共轭针孔滤波

共聚焦显微镜的主题在于点扫描成像和针孔滤波，点扫描成像的激光束通过物镜聚焦为衍射极限光斑（尺寸≈λ/(2NA)），逐点扫描样本，引发荧光信号。在探测光路中设置与物镜焦平面共轭的针孔（Pinhole），反对非焦平面杂散光实现针孔滤波。
物理意思：横向分辨率由物镜数值孔径（NA）和波长（λ）决定：

轴向分辨率提升约1.4倍（相比宽场显微镜）：

（起源网络，仅供进建）

二、关键光学镜片：道理与设计的深度融合

1. 物镜（Objective Lens）：物镜的数值孔径（NA = n·sinθ）直接决定光锥角θ和衍射极限光斑尺寸。高NA（>1.2）物镜通过增大折射率（n，如油浸物镜n=1.518）和光锥角，压缩光斑至亚微米级。

基材选择：

萤石（CaF?）：低色散个性，校对二级光谱（复消色差APO设计）。

熔融石英：紫表波段透射率高（>90% @350 nm），合用于多光子成像。

镀膜参数：

宽带增透膜（400-700 nm），反射率<0.5%（每表表），确保引发光能量传输效能>95%。

针对荧光波段（如500-600 nm）优化透射率，削减信号损失。

验收指标：

波前像差RMS < λ/10 @633 nm（靠近衍射极限）。

场曲<1 μm（全视场领域内）。

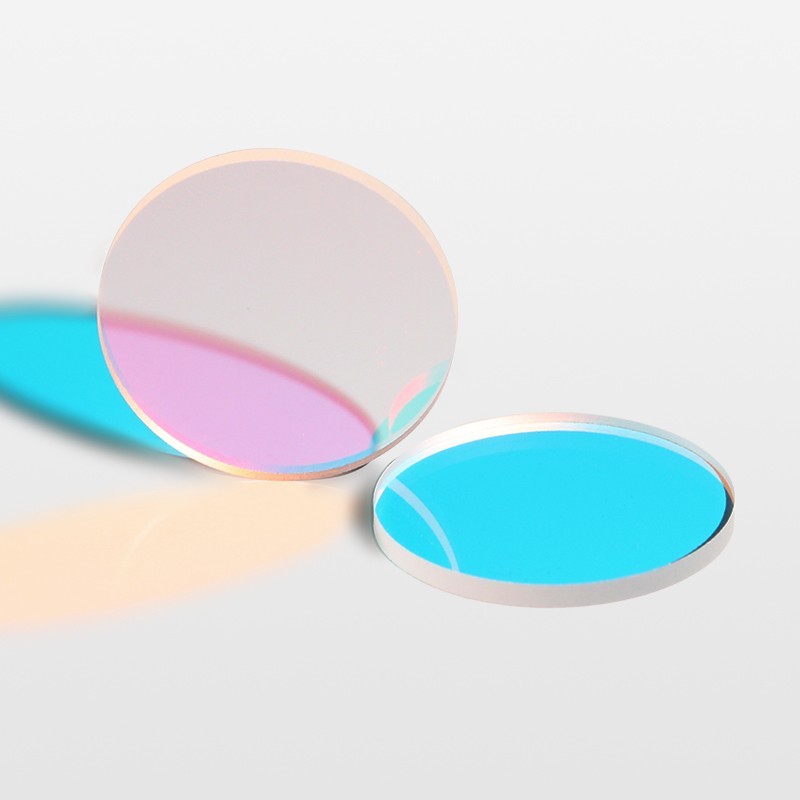

（二向色镜，原创图）

2. 分光镜（Dichroic Mirror）——光谱分离的过问艺术

光学道理：分光韭符用多层介质膜过问效应，反射短波长引发光（如488 nm），透射长波长荧光（如520 nm）。其截止波长需严格匹配斯托克斯位移（Stokes Shift）。

膜层设计：

资料组合：TiO?（高折射率n≈2.4）与SiO?（n≈1.46）交替沉积，单层光学厚度为λ/4（针对中心波长）。

层数：40-80层，实现峻峭截止边缘（过渡带<5 nm）。

机能指标：引发波段反射率>95%（如450-490 nm），荧光波段透射率>90%（如500-600 nm）。

面型精度λ/4 @633 nm，预防波前畸变。

3. 激光扩束镜（Beam Expander）——光斑质量的守护者

光学道理：扩束镜通过调整激光束直径（放大比M=??/??），使光束充斥物镜后孔径（BFP），预防欠填充（分辨率降落）或过填充（杂散光增长）。

镜片选型：

消色差设计：双胶合透镜（如BK7/SF11组合），校对488 nm激光的球差与色差。

非球面透镜：解除高阶像差（如彗差、像散），简化系统结构。

关键参数：透射波前畸变<λ/8 @633 nm。

激光危险阈值>5 J/cm?（针对脉冲激光）。

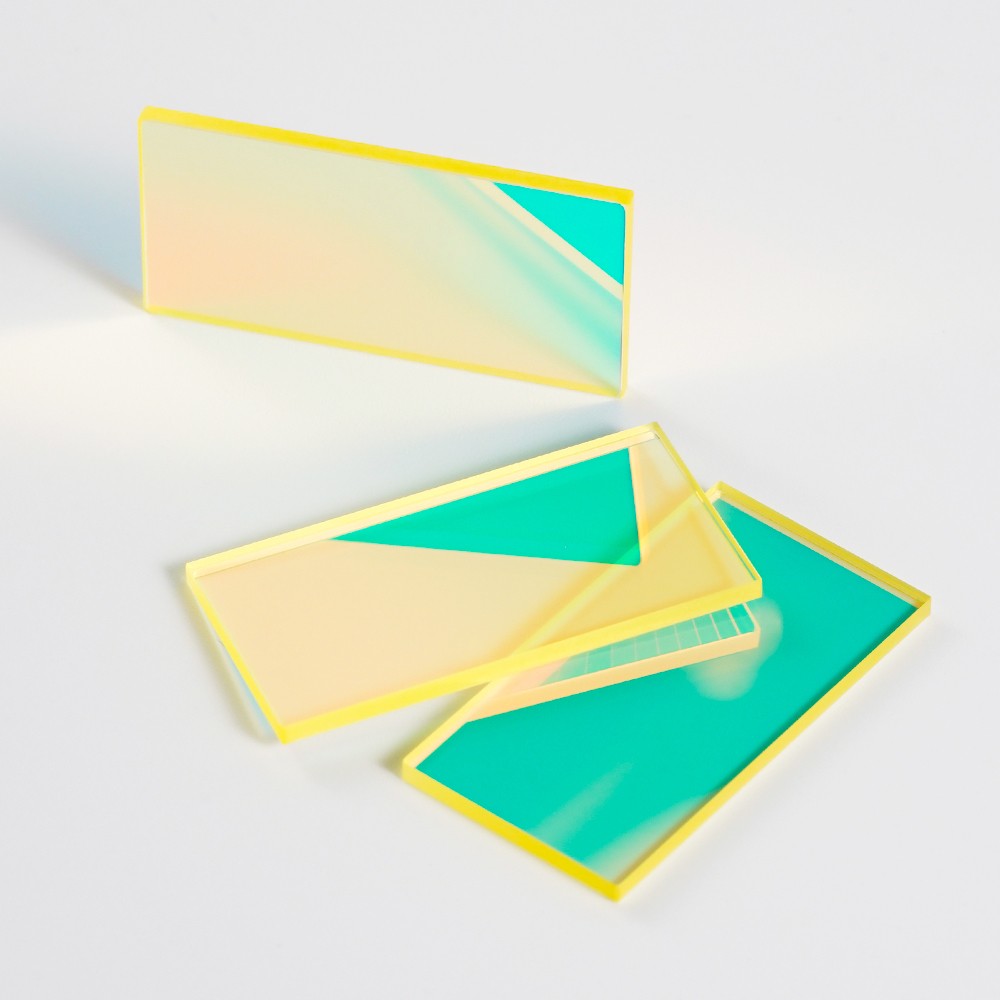

（荧光滤光片，凯时尊龙人生就是博原创图）

4. 发射滤光片（Emission Filter）——信噪比的终极防线

光学道理：滤光片通过带通或长通设计，阻断残留引发光（如488 nm）和环境杂散光，仅允许指标荧光（如500-550 nm）通过。

镀膜技术：

硬质氧化物膜：TiO?/SiO?多层堆叠，耐高温高湿（85℃/85% RH）。

超窄带滤光片：法布里-珀罗腔结构（半宽<10 nm），用于多色成像系统。

验收指标：截止深度OD6（透射率<10??）@引发波长。

通带波纹<5%，预防信号强度颠簸。

（扫描振镜，凯时尊龙人生就是博原创图）

5. 扫描振镜（Galvo Mirror）——高速成像的功夫节造器

物理道理：振镜通过电磁驱动偏转镜面角度（θ），按公式x = ?·tanθ节造激光扫描地位（?为镜后焦距），实现微秒级像素切换。

镜片设计：

基底资料：超低膨胀玻璃（ULE?，热膨胀系数<1×10??/℃），预防热漂移。

镀膜工艺：银膜（反射率>98%@可见光）+ SiO?；げ悖ǚ姥趸。

机能验证：

扫描线性度误差<0.1%（全视场领域）。

角沉复精度<5 μrad（确保多帧图像配准）。

三、光学系统集成：从理论到实际的关环验证

1. 系统级机能指标

横向分辨率验证：
使用荧光微球（直径≈100 nm）成像，丈量半高宽（FWHM），对比理论值Δr = 0.61λ/NA。

轴向分辨率测试：
通过反射镜轴向扫描（Z-stack），丈量点扩散函数（PSF）的FWHM。

2. 镜片验收流程

面型检测：

过问仪丈量表表平坦度（RMS < λ/10）。

物镜MTF测试（空间频率>400 lp/mm时对比度>30%）。

镀膜机能测试：分光光度计丈量透射/反射光谱曲线（波长精度±0.5 nm）。

激光危险测试（ISO 21254尺度，阈值>10 MW/cm?陆续光）。

环境不变性：高温高湿循环测试（-40℃~85℃，湿度95%，100次循环）。

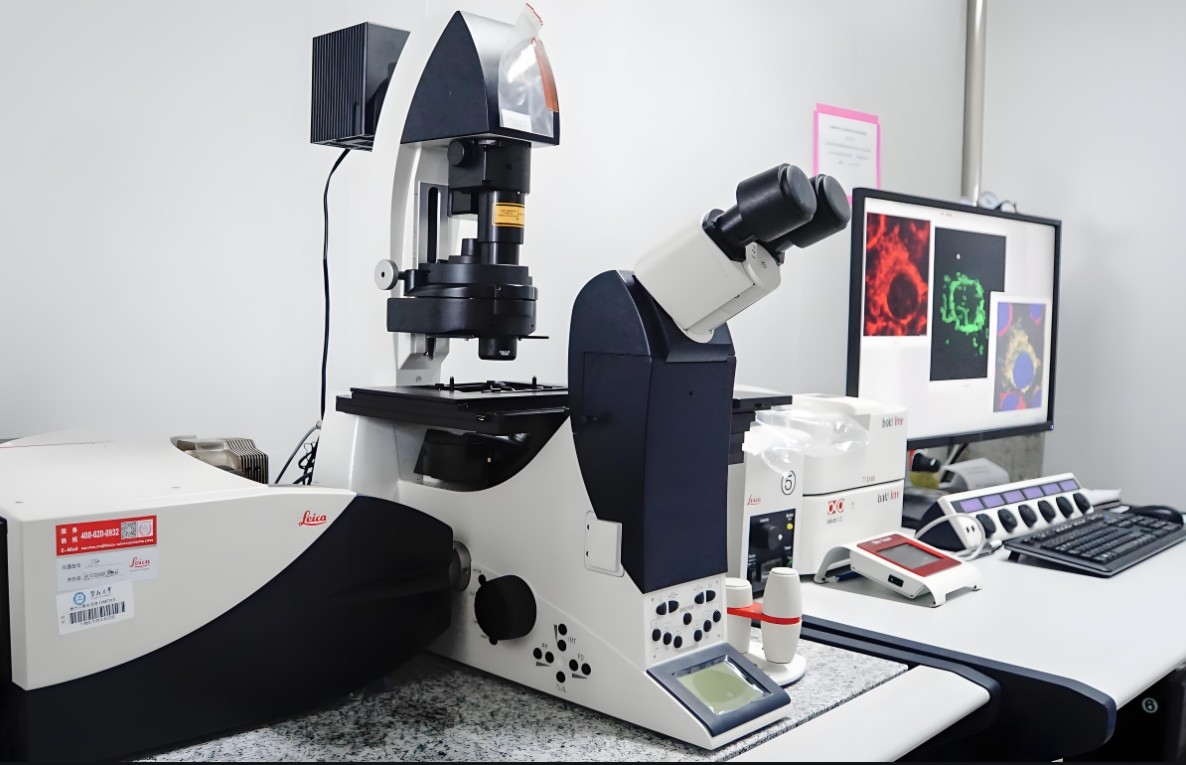

（图源网络，侵删）

四、典型利用场景与镜片选型事俘

1. 活细胞动态成像（如神经元钙信号）

需要：高功夫分辨率（>30 fps）、低光毒性。

镜片选型：

物镜：40×水浸物镜（NA 1.15，WD 0.6 mm，CaF?镜片）。

分光镜：四波段分光（405/488/561/640 nm），过渡带<3 nm。

振镜：共振扫描振镜（8 kHz行频）。

2. 半导体缺点检测

需要：高横向分辨率（<200 nm）、大视场拼接。

镜片选型：

物镜：100×油浸物镜（NA 1.45，熔融石英基底）。

扩束镜：非球面透镜组（M?<1.05）。

滤光片：超窄带滤光片（半宽5 nm @532 nm）。

五、未来趋向：新资料与新道理的突破

超构透镜（Metalens）：利用纳米结构（如TiO?柱阵列）实现亚波长相位调控，代替传统多片式物镜，具备轻薄化（厚度<1 μm）、宽波段消色差（400-1000 nm）。

自适应光学（AO）：集成可变形镜片（Deformable Mirror），实时校对样本折射率不均匀导致的像差，利用于活体组织深层成像（如幼鼠脑皮层）。

紫表-红表扩大：氟化物镜片（MgF?、BaF?）支持紫表（<200 nm）成像。

硫系玻璃（如Ge-As-Se）实现中红表（3-5 μm）共聚焦显微。

共聚焦显微镜的每一片镜片都是颠簸光学与资料科学的结晶——从物镜的衍射极限突破，到分光镜的过问魔法，再到滤光片的频谱雕镂，无不体现人类对光的极致掌控。理解这些镜片的设计逻辑（如镀膜波段与斯托克斯位移的匹配、资料色散与像差的博弈），不仅是工程师的必建课，更是索求微观世界的钥匙。未来，随着超构表表、量子光源等技术的成熟，光学镜片将逾越传统极限，开启纳米级实时成像的新纪元。
