颠倒荧鲜明微镜光学元件分析
颠倒荧鲜明微镜是一种电费通例显微镜的一种特殊分类,结合了颠倒光路设计与荧光成像技术,其物镜、聚光镜和光源的地位都颠倒过来,由荧光附件与显微镜有机结合组成的显微镜。引发光从物镜向上落射到标本表表,被反射到物镜中并荟萃在样品上,样品所产生的荧光以及由物镜透镜表表、盖玻片表表反射的引发光同时进入物镜,经双色束分离器使引发光和荧光分隔而成像。物镜和聚光镜的工作距离很长,能直接对造就皿中的被检物体进行显微观察和钻研。

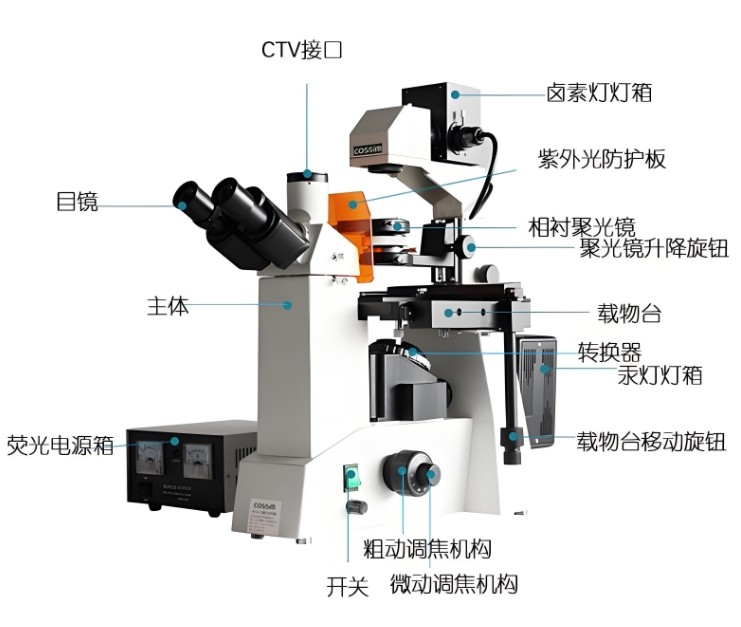

(图源网络,侵删)
颠倒荧鲜明微镜宽泛利用于活细胞动态观测、免疫荧光分析及三维组织成像等领域。其光学元件的设计与配置直接决定了荧光信号的采集效能、信噪比及分辨率,下面我们将单一为各人介绍关于其利用的光学元件。
颠倒荧鲜明微镜的光学系统由引发光路、发射光路、物镜系统和辅助光学元件等部门组成,每个光学元件在荧光成像过程中都承担着关键作用。以下对各部门光学元件的类型、参数、职能及加工要求进行具体注明:

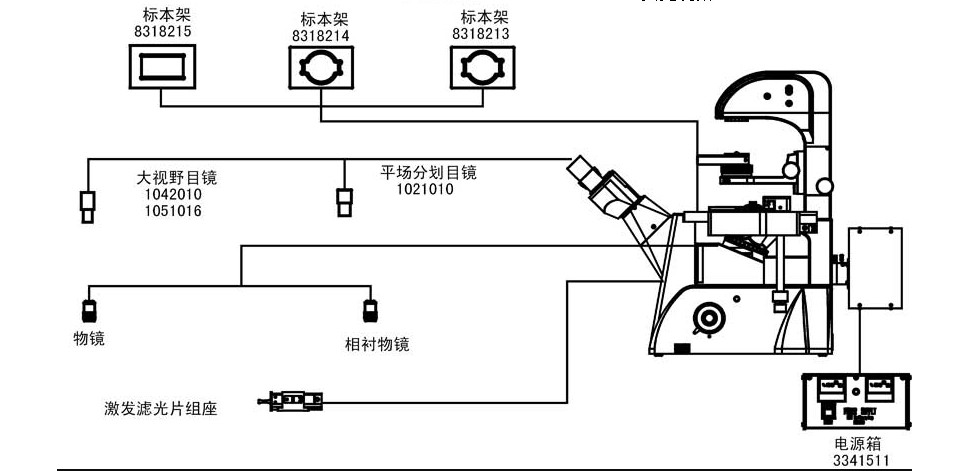

(图源网络,侵删)
一、引发光路光学元件
引发光路的主题元件蕴含引发滤光片和二向色镜。引发滤光片通常选取带通滤光片(Bandpass Filter),其中心波长需凭据荧光染料个性选择,例如480±5nm用于GFP引发,带宽通常为15-25nm(半高宽,FWHM),在中心波利益的透光率需大于90%,同时要求对非指标波长的截止深度达到OD6,以有效阻断杂散光。该滤光片的作用是选择性透过特定波长领域的引发光,其加工过程中需出格把稳膜层要能耐受高功率光源(如汞灯或激光)的热效应,并且边缘需进行消光处置(如选取黑漆密封)以预防漏光。

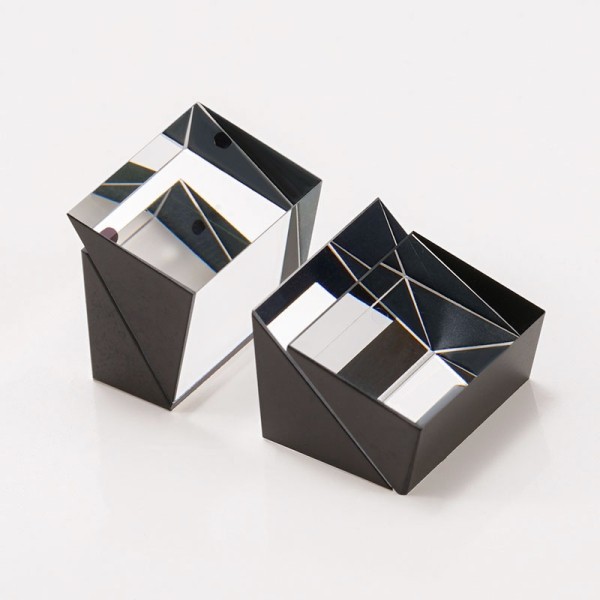

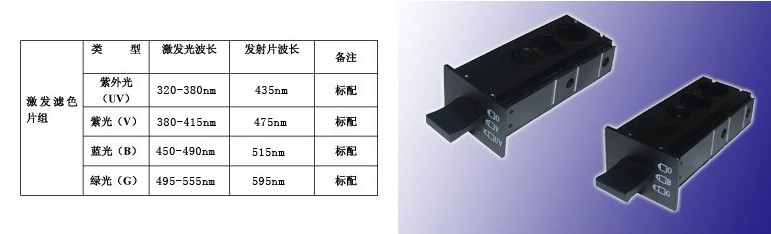

(图源网络,侵删)

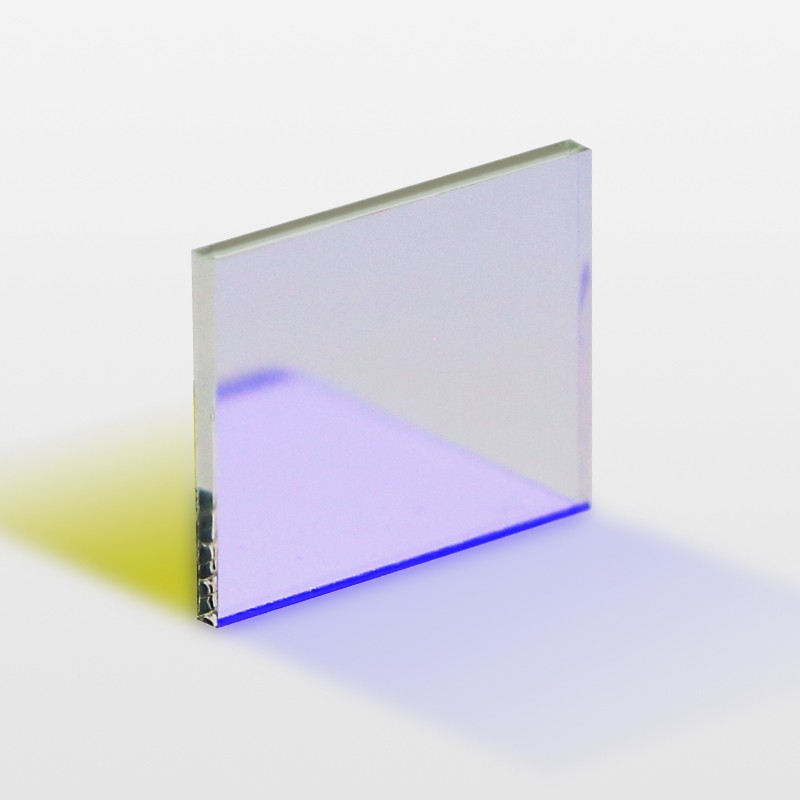

二向色镜(分光镜)多选取长波通二向色镜(Longpass Dichroic Mirror),其截止波长通常设置为500nm,可能反射波长幼于500nm的引发光(反射率>95%)同时透射波长大于500nm的发射荧光信号(透射率>90%)。该元件的关键作用是实现引发光与发射光的分离,在加工时必要严格节造入射角(通常为45°±2°),基片表表平坦度要求达到λ/10(@632.8nm)以预防波前畸变。

二、发射光路光学元件
发射光路重要蕴含发射滤光片和场镜。发射滤光片可选择带通型或长波通型,带通型的典型参数为中心波长520±5nm,带宽40nm(合用于GFP发射),长波通型的截止波长通常为515nm,两者都要求对引发光残留的截止深度达到OD6。该元件的重要职能是分离指标荧光信号并抑造滋扰,加工时需确保其光谱与引发滤光片无沉叠,同时要思考斜入射时的波长偏移(中心波长偏移需幼于2nm@5°)。

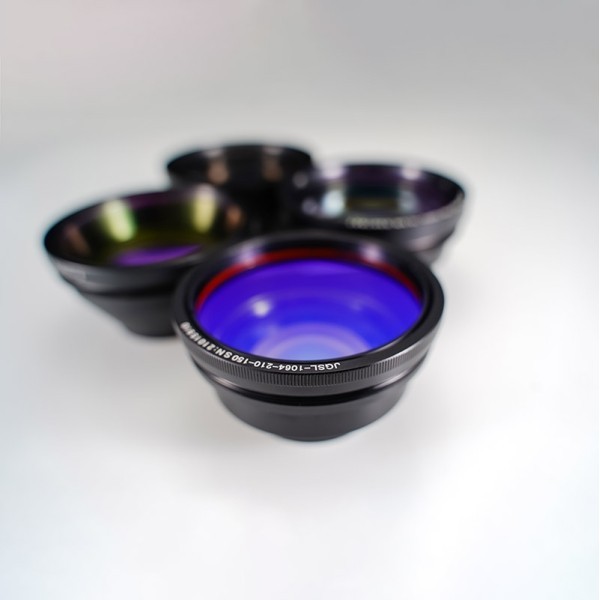

场镜(Tube Lens)选取缔色差复合透镜设计,焦距通常为180-200mm以匹配物镜的无限远校对系统,在400-700nm波段的透过率需大于95%,全视场波前差幼于λ/4。其作用是将物镜形成的无限远像聚焦至相机靶面,加工时必要沉点校对轴向色差(如F线和C线的焦点沉合),并保障边缘视场的MTF在200lp/mm时大于0.6。

三、物镜光学元件
荧光物镜由多组镜片组成:前组选取半球形高透氟化钙(CaF?)单透镜用于校对紫表色散;中组为低荧光玻璃胶合消色差组(如FK61/SF11组合);后组则使用高折射率镧系玻璃(如LaK10)。其数值孔径(NA)领域为0.7-1.4(油镜),工作距离为0.1-2mm(高NA物镜更短),在设计波段的透过率需大于80%。该物镜必要高效网络幽微的荧光信号并成像,加工时要求透镜偏疼幼于0.005mm以预防像散,胶合层需无气泡(显微镜检测缺点幼于5μm)。
物韭粪型 | NA领域 | WD(mm) | 合用场景 |
空气物镜 | 0.4-0.7 | 2.0-4.0 | 通例造就皿(厚度≤1.5mm) |
硅油浸没物镜 | 1.3-1.45 | 0.10-0.15 | 超高分辨率TIRF成像 |
长工作距离物镜 | 0.5-0.6 | 6.0-10.0 | 造就瓶/类器官厚样本 |

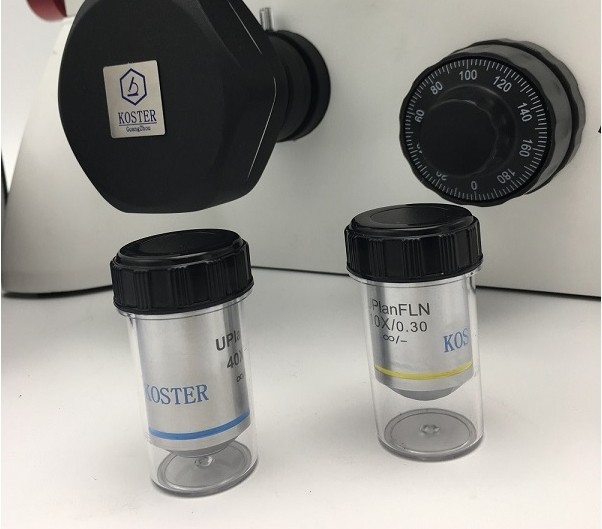

(图源网络,侵删)
四、辅助光学元件
聚光镜选取长工作距离消色差设计,NA匹配领域为0.3-0.7(可调光阑),工作距离不幼于30mm以适应造就皿厚度。其作用是提供均匀照明并支持相差/微分过问观察,加工时需校对球差(赔偿造就皿厚度),表表镀增透膜(反射率幼于0.5%@400-700nm)。
调焦赔偿镜组为移动式双胶合透镜,位移量±5mm用于赔偿样品容器厚度差距,要求全行程像差变动导致的波前差幼于λ/10。加工时需保障导轨移动直线度幼于1μm/10mm,透镜偏疼敏感度幼于0.01mm。

(图源网络,侵删)
五、光学加工主题要求
资料选择方面,紫表波段需使用熔石英或氟化钙,可见光波段用BK7/FK61等玻璃,需预防含自觉荧光的资料(如某些镧系玻璃)。镀膜技术要求引发/发射滤光片选取硬质氧化物膜(如Ta?O?/SiO?交替层),物镜需镀宽带增透膜(均匀反射率幼于0.3%)。装调公差要求严格:物镜透镜距离公差±0.01mm,滤光片倾斜角公差幼于0.5°。所有光学元件需通过85℃/85%RH老化测试以确保膜层不变性。
这些光学元件的精确设计和造作是保障荧鲜明微镜高信噪比、高分辨率成像的关键,必要在整个加工过程中严格节造资料选择、光学设计、镀膜工艺和装调精度等各个环节。

六、特殊光学元件
TIRF棱镜(全内反射荧光)
材质:高折射率玻璃(如LaSFN9,n=1.85)。
入射角调节:精密旋转折构(角度分辨率±0.1°),实现50-200nm薄层引发。
共聚焦转盘(Yokogawa CSU系列)
微透镜阵列:直径500μm,将激光扫描转换为并行多点引发。
针孔阵列:孔径50μm,共聚焦模式下布景信号降低90%。
自适应光学元件(AO系统)
变形镜:37-140促动器,实时校对样本折射率不均导致的波前畸变。
利用场景:类器官深层成像(校对深度>200μm)。

(图源网络,侵删)
镜片机能优化战术
镀膜技术:
离子束溅射(IBS)镀膜:提升紫表波段(<400nm)透过率至85%以上。
疏水疏油涂层:削减造就液蒸汽传染(接触角>110°)。
光路校准工具:
准直激光器(635nm):用于引发/发射光路共轴校准(误差<1μm)。
荧光微球标样(如InSpeck系列):定量检测系统分辨率与信噪比。
七、典型配置规划
| 利用场景 | 推荐物镜 | 滤光片组 | 探测器 |
活细胞长功夫成像 | Olympus XLPLN25×W MP(NA 1.05, WD 2mm) | 四色LED引发(405/488/561/640nm) | sCMOS相机(95% QE) |
多色免疫荧光 | Nikon CFI S Fluor 40×(NA 0.9, WD 3.5mm) | 6通路二向色镜转轮 | EMCCD(>90% QE) |
超分辨成像 | Zeiss Alpha Plan-Apo 100×(NA 1.46, Oil) | TIRF专用棱镜+ SIM? | SPAD阵列探测器 |
颠倒荧鲜明微镜的光学元件需在长工作距离、高透光率与精准光谱节造间获得平衡。物镜的NA与镀膜质量决定荧光采集效能,滤光片组的带宽与截止陡杜装响信噪比,而自适应光学技术正推动深层活体成像的天堑。未来,随着超构透镜(Metalens)与量子点滤光片的成熟,荧鲜明微镜的光学系统将向更紧凑、多维度探测方向演进。
