在现代光学技术中
，镀膜是提升镜片机能的关键工艺之一
，常见的镀膜蕴含抗反射（AR）镀膜、防水镀膜、增透镀膜等。然而
，在特殊利用领域（如红表光学、军工、医疗设备等）
，传统镀膜可能无法满足高耐磨、高透光的需要
，尤其在一些特殊户表环境的一些光学产品
，表表钢化则必要一种越发实用的镀膜方式
，这时
，DLC（Diamond-Like Carbon
，类金刚石碳）镀膜便成为了一种梦想选择。

1. 什么是DLC镀膜？

DLC（Diamond-Like Carbon
，类金刚石碳）是一种非晶态碳资料
，其结构介于石墨（软质碳）和金刚石（超硬碳）之间。我们都知路
，碳元素因碳原子和碳原子之间的分歧结合方式
，从而使其最终产生分歧的物质。金刚石（diamond）—碳碳以 sp3键的大局结合；石墨（graphite）—碳碳以sp2键的大局结合；而类金刚石（DLC）—碳碳则是以sp3和 sp2键的大局结合
，天生的无定形碳的一种亚不变状态
，它没有严格的界说
，能够蕴含很宽性质领域的非晶碳
，因而兼具了金刚石和石墨的良好个性；

因而
，由类金刚石而来的DLC膜同样是一种亚稳态长程无序的非晶资料
，碳原子间的键合方式是共价键
，重要蕴含sp2和sp3两种杂化键
，而在含氢的DLC膜中还存在肯定数量的C-H键。它既具备类似金刚石的高硬度、高耐磨性
，又占有优良的光学透过率和化学不变性。

DLC镀膜的重要个性

个性 /注明

高硬度 /硬度可达20-80 GPa（靠近天然钻石）
，抗刮擦能力极强

低摩擦系数 /表表光滑
，摩擦系数低（0.1-0.2）
，适合活动部件

化学惰性 /耐酸、碱、盐侵蚀
，合用于恶劣环境

红表高透过率 /在8-14μm波段仍能维持高透光率（如88%以上）

生物相容性 /可用于医疗设备
，如内窥镜、手术器械

2. DLC镀膜在光学镜片中的利用

DLC镀膜通常用于必要高耐久性+高透光率的光学镜片
，例如：

红表热成像镜头（8-14μm波段）

激光光学系统（如CO?激光镜片）

军用/航空光学设备（需抗沙尘、抗冲击）

医疗内窥镜（耐磨+生物相容性）

DLC镀膜 vs. 传统镀膜

镀膜类型 /利益 /弊端

AR镀膜（抗反射）/ 提高透光率 /耐磨性通常

MgF?镀膜（氟化镁）/成本低
，抗反射 /硬度较低

金属镀膜（如金、银）/高红表反射 /易氧化
，机械强度低

DLC镀膜 /高硬度+高透光 /成本较高
，需精密沉积工艺

3. 为什么DLC镀膜在8-14μm波段仍能维持高透过率？

在红表光学（如热成像、激光传输）中
，8-14μm是一个沉要波段
，但很多资料在此波段吸收较强
，DLC镀膜能维持高透过率的关键在于具备低吸收率（DLC的碳键结构使其在中远红表波段吸收极低）、可调控折射率（通过调整沉积工艺（如PECVD）
，可使DLC的折射率匹配基底资料
，削减反射损失）以及超薄均匀性（DLC镀膜通常仅几百纳米厚
，不会显著影响红表光的穿透）。

典型数据：

单层DLC镀膜在8-14μm波段透过率可达 88%以上

结合AR镀膜（如一面AR+一面DLC）
，透过率可进一步提升至 90%+

4. DLC镀膜的造备工艺

DLC镀膜通常选取物理气相沉积（PVD）或等离子体加强化学气相沉积（PECVD）技术造备：

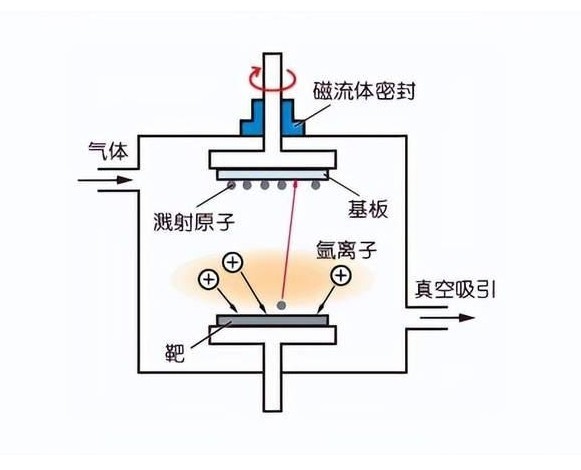

PVD（磁控溅射、电弧离子镀）：适合高硬度DLC
，但可能影响光学均匀性。

PECVD（等离子体加强化学气相沉积）：可造备更均匀的DLC膜层
，适合光学利用。

关键参数：

沉积温度（通常<200℃以预防危险光学基底）

气体比例（如甲烷+氩气混合）

偏压电压（影响膜层致密度）

5. 未来发展趋向

DLC镀膜仍在不休优化
，未来可能的发展方向蕴含：

掺杂DLC（如Si-DLC、F-DLC）以提升特定波段的机能

纳米复合DLC（结合其他资料
，如氮化硅）以加强机械机能

超低应力DLC（预防膜层开裂
，提高耐久性）

DLC镀膜凭借其超高硬度、优异的红表透过率和化学不变性
，成为高端光学镜片的梦想选择。出格是在8-14μm红表波段
，它可能与AR镀膜协同工作
，实现>88%的高透过率+超强耐磨性
，合用于军工、医疗、激光等严苛环境
，随着镀膜技术的进取
，DLC有望在更多光学领域代替传统镀膜
，成为下一代高机能光学器件的关键资料。
