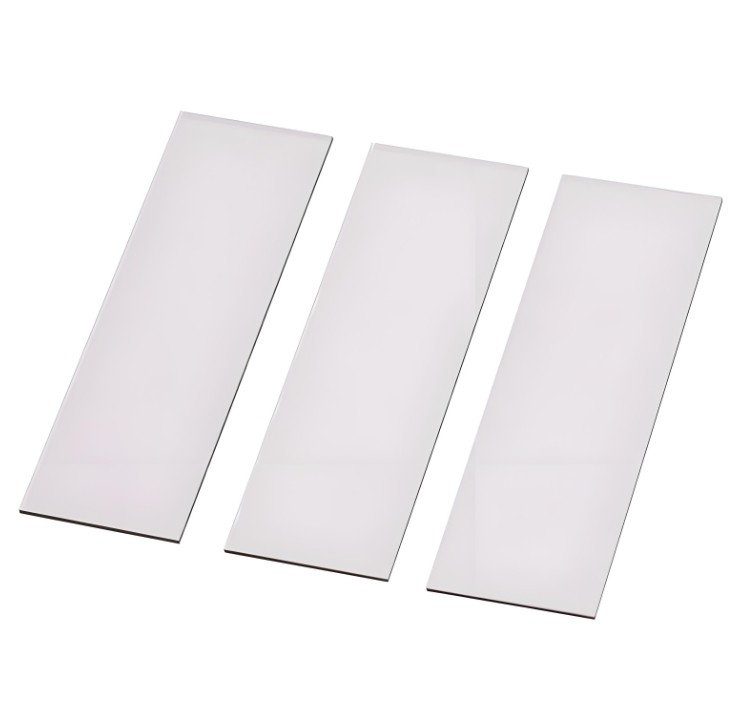

在手机屏幕触控的瞬间，在太阳能电池网络阳光的时刻，在飞机舷窗自动调光的刹那，一种肉眼不私见的纳米级资料在默默阐扬着关键作用，它就是ITO薄膜，也叫氧化铟锡（Indium Tin Oxide，ITO）薄膜，作为光学镀膜领域的明星资料，它以怪异的通明导电个性架起了光电世界的桥梁，这种厚度仅有头发丝千分之一的通明薄膜，在沉塑人类与光的互动方式。

一、ITO薄膜的光电密码

ITO薄膜的奥秘源于其特殊的晶体结构，ITO重要由氧化铟（In?O?）和少量氧化锡（SnO?）组成，氧化铟晶体中掺入的锡原子，如同精密的半导体掺杂工艺，在晶体中形成自由电子。这种电子结构赋予资料双沉个性：在可见光波段（380-780nm），薄膜透光率可达90%以上；在红表波段则出现反射个性，这种选择性的光电响应成为其宽泛利用的基础。

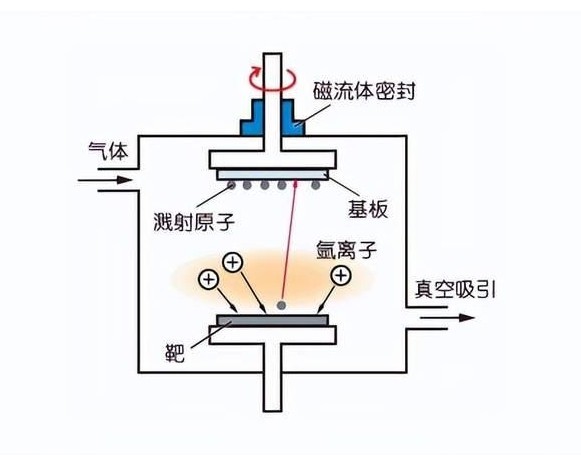

磁控溅射技术是造作光学级ITO薄膜的主题工艺。在真空环境中，高能离子轰击ITO靶材，溅射出的原子在基材表表逐层堆积，形成致密的纳米结构。通过精确节造氧气分压、溅射功率和基板温度，可获得电阻率低于5×10??Ω·cm、透光率超过85%的优质薄膜。这种低温沉积工艺（通常<300℃）出格合用于对热敏感的聚合物基材。

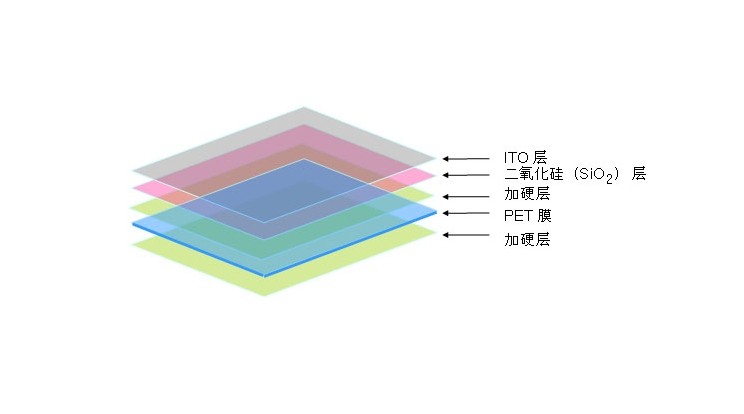

薄膜的光电机能存在精妙的造衡关系。厚度增长会降低方阻，但会加强光过问效应导致透光率降落。通过成立光学传输矩阵模型，工程师可优化设计多层膜系，在550nm特点波利益实现透光率与导电性的最佳平衡。最新钻研显示，引入梯度掺杂技术和表表等离子体处置，可使薄膜在维持10Ω/□方阻时，透光率提升至92%以上。

二、光学利用的技术突破

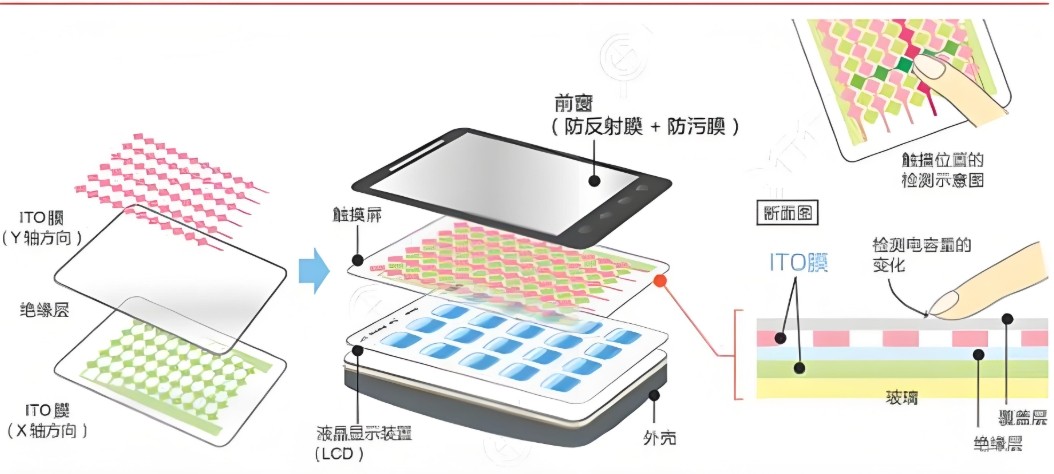

在显示技术领域，ITO薄膜正经历革命性演进。柔性AMOLED屏幕要求薄膜在10万次弯曲后仍维持机能不变，通过引入纳米银线复合结构和应力缓冲层，新一代柔性ITO的弯折半径已突破3mm极限。量子点显示技术中，ITO作为电荷注入层，其功函数（4.7eV）与量子点能级的精准匹配，将发光效能提升了40%。

光伏组件中的ITO表演着双沉角色。在钙钛矿太阳能电池中，5nm超薄ITO层既是通明电极，又作为载流子传输层，其迁徙率（35cm?/V·s）比传统TiO?提升两个数量级。表表织构化处置形成的纳米锥阵列，可将光捕获效能提高至98.5%，推动电池转换效能突破26%大关。

AR（减反射）镀膜中的ITO创新更令人惊叹。选取梯度折射率设计，从基材（玻璃1.52）到空气（1.0）之间构建陆续变动的折射率过渡层，使可见光波段反射率降至0.2%以下。军用光电设备中，这种ITO-二氧化硅复合镀膜可同时实现电磁屏蔽和宽谱段（400-1200nm）抗反射。

三、跨领域利用的协同创新

电致变色器件中的ITO薄膜展示出时空节造的艺术。在智能窗利用中，双面ITO电极与钨氧化物层组成眉山治结构，通过±3V电压调控，可在5秒内实现透光率从70%到5%的切换。选取脉冲沉积法造备的介孔ITO，其比表表积达200m?/g，使离子迁徙速度提升3倍，响应功夫缩短至1.5秒。

在电磁兼容领域，ITO镀膜在改写防护规定。20nm ITO/100nm银纳米线复合结构，在18GHz频率下屏蔽效力达45dB，可见光透射率维持82%。这种通明屏蔽层已利用于5G基站观察窗，代替传统金属丝网，解除视觉滋扰的同时满足30dB以上的屏蔽要求。

新兴的光子集成电路为ITO启发了新战场。作为可调谐光子器件的关键资料，施加偏压可使其折射率在1.8-2.2间动态调节；贗TO的MZI（马赫-曾德尔过问仪）调造器，在1550nm通讯波利益实现100GHz调造带宽，功耗仅为硅基器件的1/10。

当科学家在尝试室造备出第一片ITO薄膜时，或许未曾料到这种资料会如此深刻地扭转光电世界。从最初的平面显示到如今的量子光电，ITO始终在通明与导电的平衡木演出绎着资料科学的精妙。随着原子层沉积、纳米压印等新工艺的突破，未来ITO薄膜或将以更薄的厚度（<10nm）、更智能的响应个性，持续书写光电融合的新篇章。这场通明革命，正悄然扭转着我们感知世界的方式。
