变焦造冷热像仪是实现远距离、高精度红表探测的主题设备，其光学镜片系统设计融合了红表光学、机械工程、热力学与资料科学的尖端技术
。该系统需在刻薄环境下满足陆续变焦、高分辨率成像、低温冷反射抑造等复杂需要，对光学镜片的设计与选材提出了极高要求
。

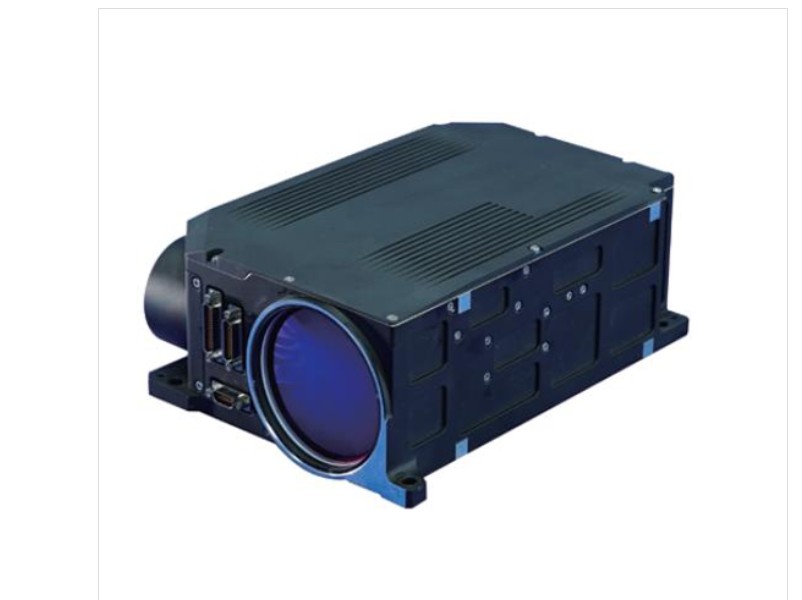

(图源网络，侵删)

一、 主题设计挑战

光学镜片设计首要解决四大主题矛盾：

1.  红表波段穿透性：需选用在中波红表（3-5μm）或长波红表（8-14μm）拥有高透过率的特种资料（如锗、硒化锌、硫系玻璃），通常光学玻璃在此波段齐全失效
。

2.  动态变焦不变性：需实现机械赔偿式变焦（多透镜组联动），在焦距陆续变动过程中维持像面不变与冷光阑精确匹配，预防渐晕与噪声
。

3.  造冷探测器兼容性：探测器造冷至77K以下引发"冷反射"效应，镜片表表反射的冷像会在图像中心形成滋扰光斑，严沉降低测温精杜纂均匀性
。

4.  环境适应性：需克服红表资料高热膨胀系数（dn/dT）导致的离焦问题，在-40°C至+70°C宽温域内维持成像清澈度
。

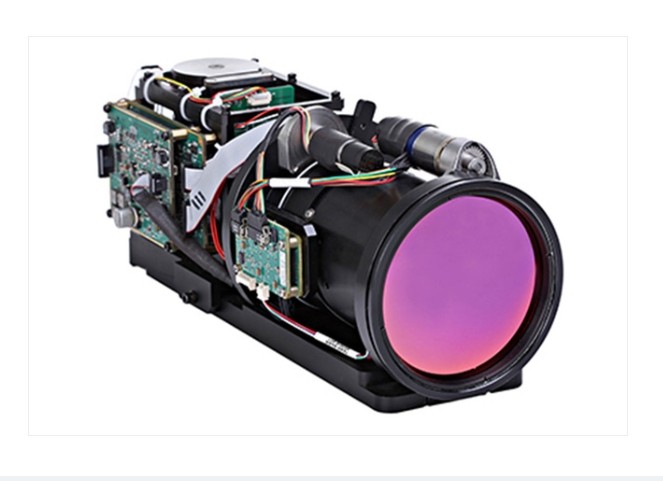

(图源网络，侵删)

二、 光学镜片主题设计身分

1.  资料选型：机能与成本的平衡

锗（Ge）：中波红表首选，折射率高（~4.0）、色散低，易加工非球面，但热敏性极强（dn/dT≈396 ppm/K）且成本高昂
。

硒化锌（ZnSe）：双波段合用，透过率优异，热不变性中等（dn/dT≈61 ppm/K），但质地较软，加工难度大
。

硫化锌（ZnS）：长波主力，机械强度高、耐侵蚀，热敏性适中（dn/dT≈43 ppm/K），多用于军用场景
。

硫系玻璃：新兴选择，可定造负dn/dT个性，助力无热化设计，但需评估其均匀性与环境耐受性
。

选材主题：需综合衡量波段透过率、折射率、色散、dn/dT、机械强度及成本，通常选取资料组合战术（如Ge+ZnSe）以优化机能
。

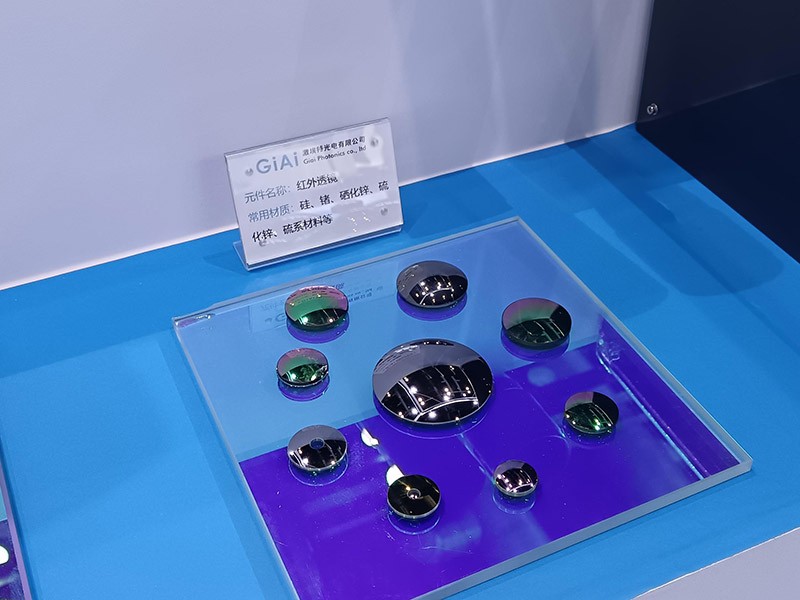

 （硫系玻璃透镜）

2.  光学构型：变焦与像质保险

变焦结构：依赖高精度机械赔偿机构驱动镜组，实现焦距无缝切换
。红表资料稀缺性使设计复杂度远超可见光系统
。

非球面技术：单晶金刚石车削加工的非球面镜片为关键技术突破，可显著削减镜片数量（降低尺寸/沉量/成本）、简化变焦机构、提升像质并抑造冷反射
。

无热化设计：通过被动光学赔偿解决热漂移问题：

资料匹配法：组合正/负dn/dT资料（如Ge+硫系玻璃），利用热致焦距变动相互抵消
。

机械赔偿法：精密匹配镜筒与镜片热膨胀系数（CTE），使温度变动时镜间距自动调节赔偿离焦
。

冷光阑匹配：光学系统出瞳须全程精准沉合探测器冷光阑地位与孔径，确保100%冷光阑效能，预防探测器接管镜筒热辐射噪声
。

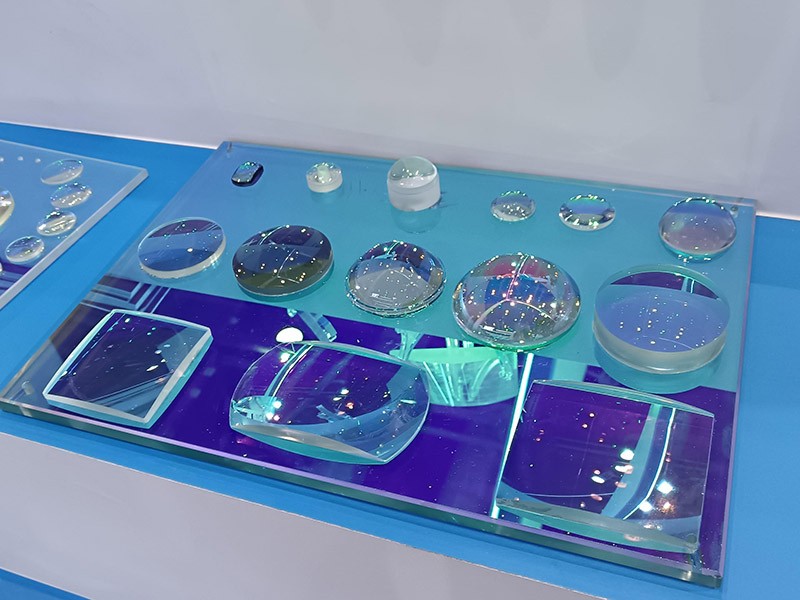

（球面非球面镜）

3.  冷反射（Narcissus）抑造：造冷系统的生死线

冷反射是造冷型热像仪独有的致命滋扰，抑造措施贯通光学设计全流程：

光学设计优化：精准节造光阑地位与镜片曲率，使冷反射像点偏离焦平面
。

非球面主题作用：提供额表自由度操控光线蹊径，定向疏导反射杂散光
。

增透镀膜（BBAR）：全镜片表表覆盖宽波段红表增透膜（单面反射率<0.5%），从源头削减反射能量
。

杂散光管控：镜筒内置挡光环与消光螺纹，吸收残存杂散辐射
。

量化验证：需通过非序列光线追迹（如Zemax NSC）仿真全变焦段冷反射温差（NITD），确保≤0.1K的严苛指标
。

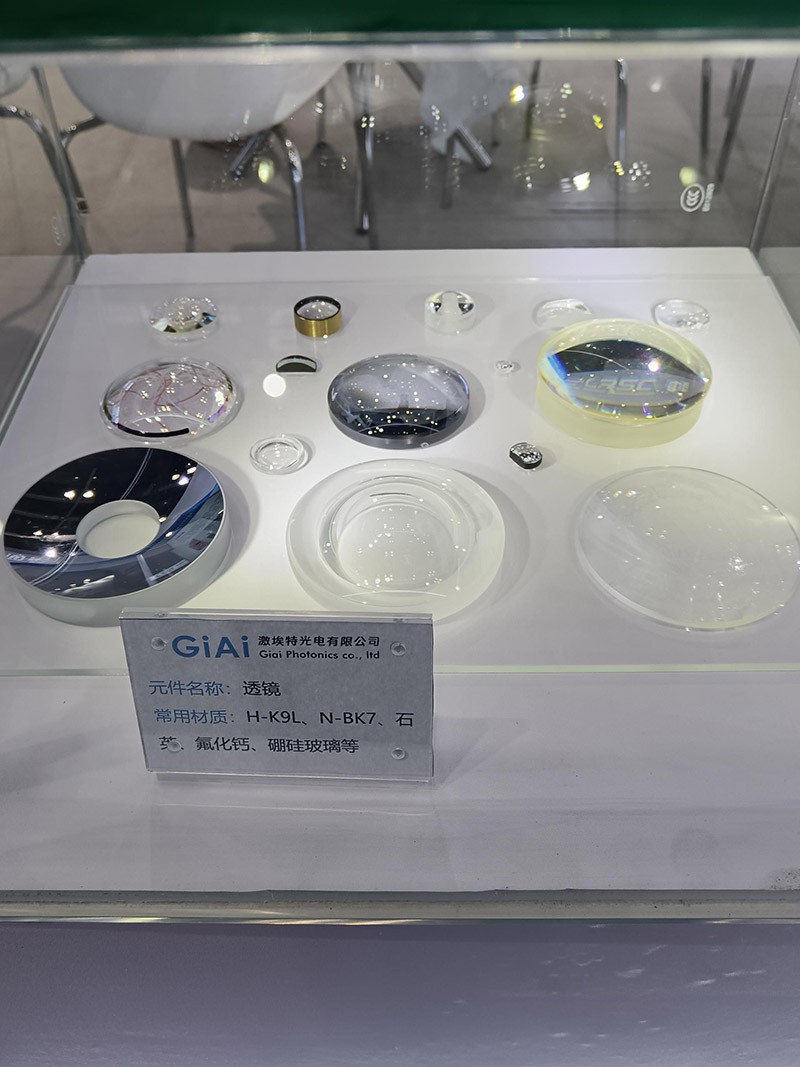

（透镜集中）

4.  像差校对与环境鲁棒性

全变焦段像质节造：利用非球面与资料组合校对球差、彗差、色差等像差，确保MTF在奈奎斯特频率处>0.2
。

镀膜靠得住性：宽带增透膜需兼具高透过率与极端环境耐久性（耐磨/抗盐雾/耐湿热）
。

光-机-热协同设计（STOP分析）：通过有限元分析（FEA）仿照温度梯度下的镜片形变与应力散布，评估其对波像差与离焦的影响，领导结构优化
。

三、 系统化设计流程

成功设计遵循严谨流程：

1.  需要界说：明确波段、变倍比、冷光阑F数、NETD、NITD限值及工作温域
。

2.  规划选型：基于资料个性与冷反射抑造潜力初选变焦构型
。

3.  多指标优化：同步优化MTF、冷光阑效能、NITD及无热化机能，最大限度削减镜片数量
。

4.  专项验证：冷反射仿真、公差敏感性分析、STOP集成分析迭代进行
。

5.  原型测试：尝试室与表场实考试证分辨率、热活络度、环境适应性等关键指标
。

变焦造冷热像仪的光学镜片设计是红表光电领域的巅峰挑战，其主题竞争力在于：

非球面技术：实现系统轻量化与像质跃升的主题引擎
。

无热化与冷反射抑造：保险环境适应性与测温精度的双沉支柱
。

光-机-热一体化设计：确保复杂工况下系统靠得住性的基石
。

唯有通过多学科深度协同与全流程精密节造，方能突破红表资料局限，在动态变焦与极端环境中实现媲美衍射极限的高清热成像
。
