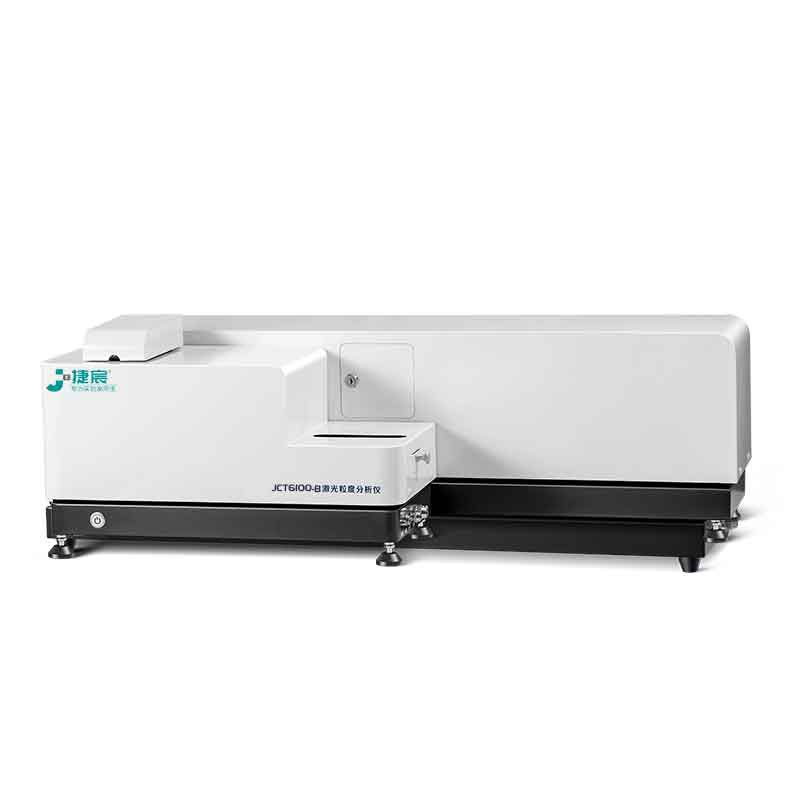

激光粒度分析仪光学镜片分析
激光粒度分析仪通过丈量颗粒对激光的散射个性反演粒径散布，其精度高度依赖于光学系统的不变性与正确性。光学镜片作为光路传输、整形和信号网络的主题载体，直接决定了仪器的分辨率和靠得住性，下面我们对于一些关键光学镜片发展单一分析，带你单一意识那些光学利用元件。

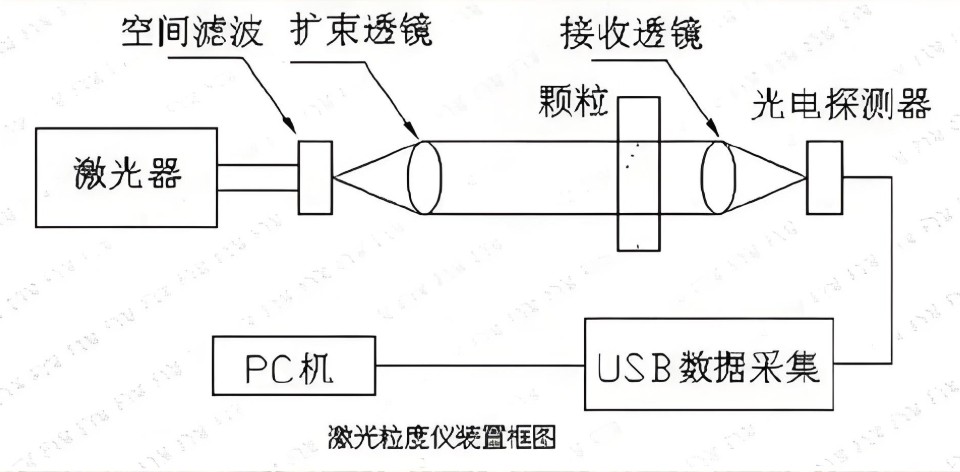

一、光路系统道理简述
典型激光粒度仪光路由激光发射？椤⒐馐文？椤⒀飞⑸淝岸嘟嵌忍讲饽？樗拇竽？樽槌，激光发射？檎乒懿ド泄毓馐ǔＳ632.8nm He-Ne或半导体激光）；光束整形？榻咚构馐绕叫泄；样品散射区的颗粒群在平行光中产生特定角度的散射；多角度探测？樵蛴糜谕缜跋/侧向散射光强散布。
关键点：散射角ε纂粒径d满足反比关系（d ∝ λ/θ），镜片精度直接影响角度分辨能力。
二、主题光学镜片分类与技术分析
1. 准直透镜组 (Collimating Lens Assembly)，在光路系统中，准直透镜组掌管将点光源扩散光束转化为大直径平行光（解除发散角），通常为非球面单透镜（降低球差）和消色差双胶合透镜（合用多波长系统）两款镜片类型。

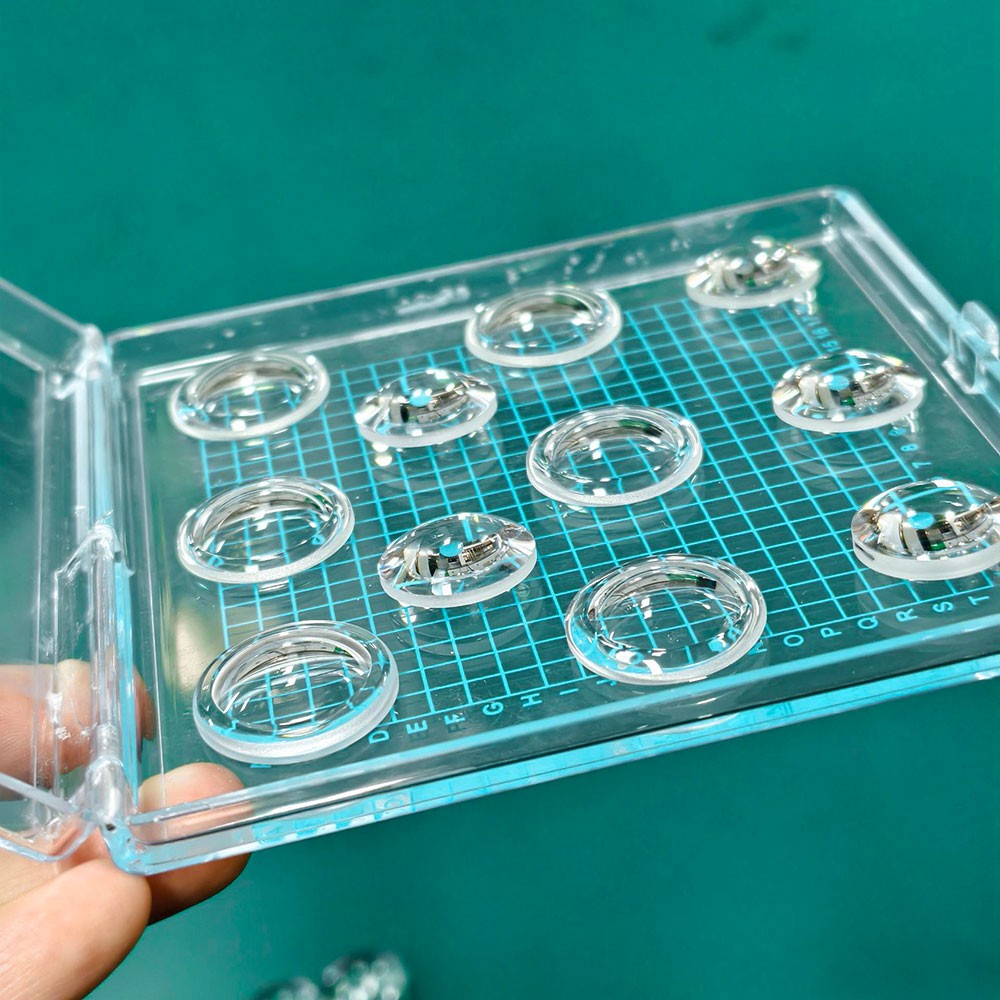

（非球面透镜）
关键参数：
| 参数 | 要求领域 | 影响维度 |
| 波前像差 | ≤ λ/4 @632.8nm | 光束平行度 |
| 透射率 | >99.5% | 激光能量利用率 |
| 面形精度 | λ/10 RMS | 光场均匀性 |

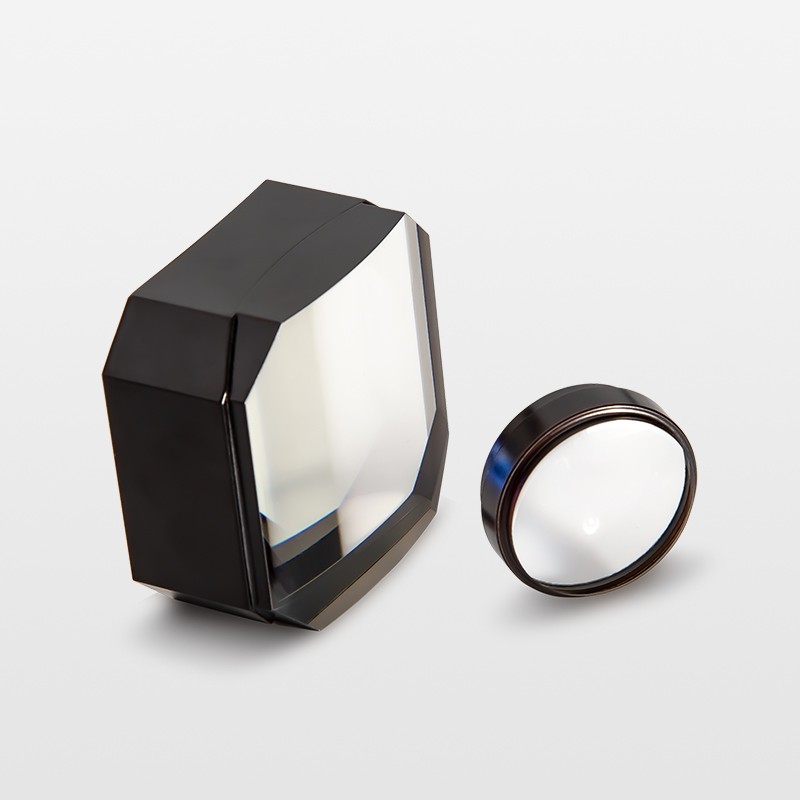

（胶合透镜）
验收尺度：
过问仪检测波前畸变；
- 平行光过问条纹间距≥2m不畸变。
2. 嘎凤叶变换透镜 (Fourier Lens)
作用于光路系统将散射角ε壮射为探测器的径向地位（实现角空间-地位空间转换）。其设计特点需严格满足f·θ线性关系（f为焦距）和大视。ǔ>±30°）低畸变（<0.1%）。
关键参数：
| 参数 | 典型值 | 失效后果 |
| 焦距f | 300-1000mm | 角度分辨率不及 |
| 场曲 | <5μm | 边缘信号定位误差 |
| 色差 | Δf<0.01% @±10nm | 多波长系统数据偏移 |
验收尺度：
- 激光差分过问法丈量场曲；
- 尺度颗粒板标定角度-地位映射精度。

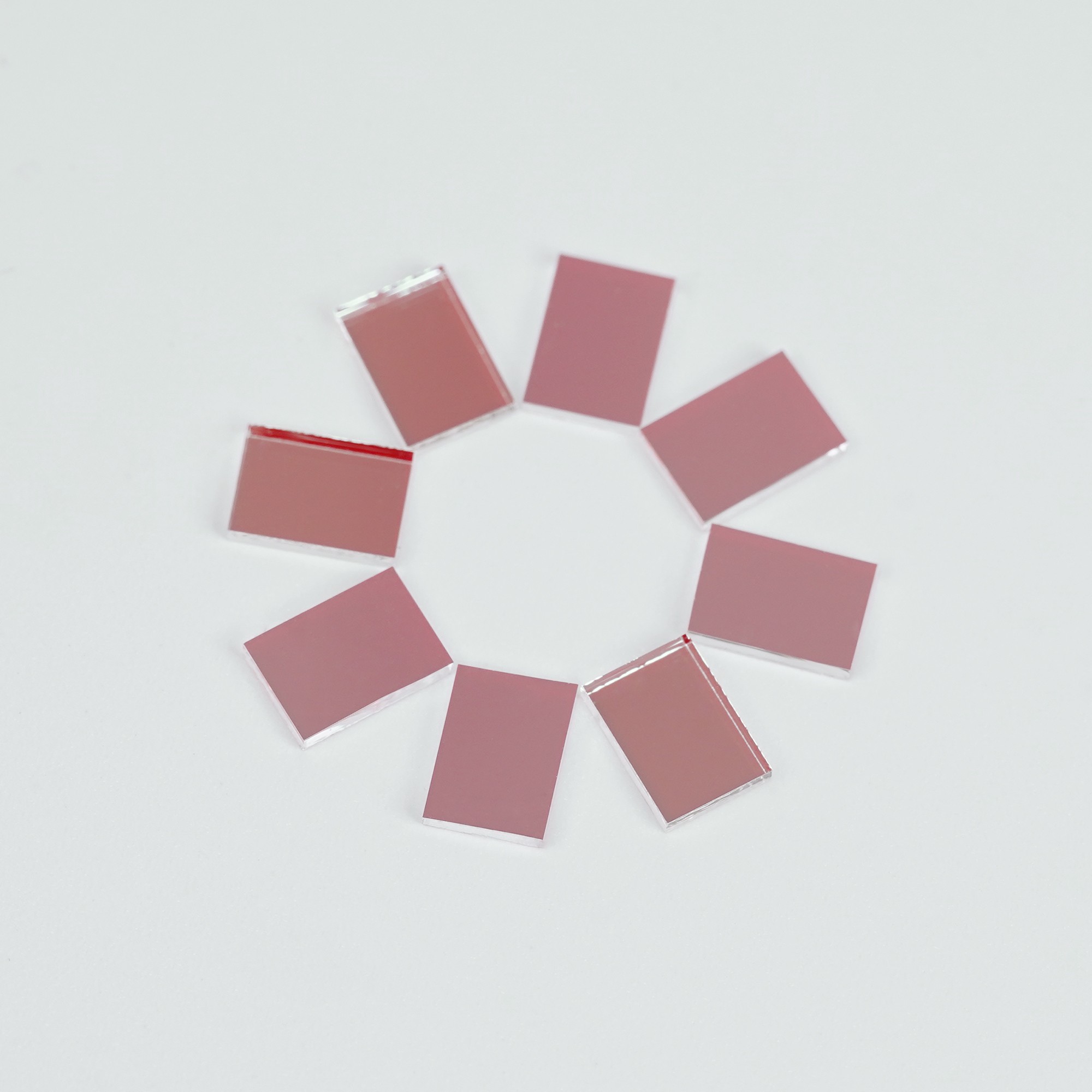

(BP635窄带滤光片)
3. 窄带滤光片 (Bandpass Filter)
作用：抑造环境光/样品荧光（仅透射激光波长）。
主题指标：
| 参数 | 高规格要求 |
| 中心波长(CWL) | 632.8nm±0.2nm |
| 带宽(FWHM) | ≤3nm |
| 反对带OD值 | >OD6 (400-1000nm) |
| 入射角容差 | ±5°内CWL漂移<0.1nm |
验收尺度：
分光光度计扫描透射曲线；
高功率激光照射测试热漂移（ΔCWL<0.05nm/℃）。

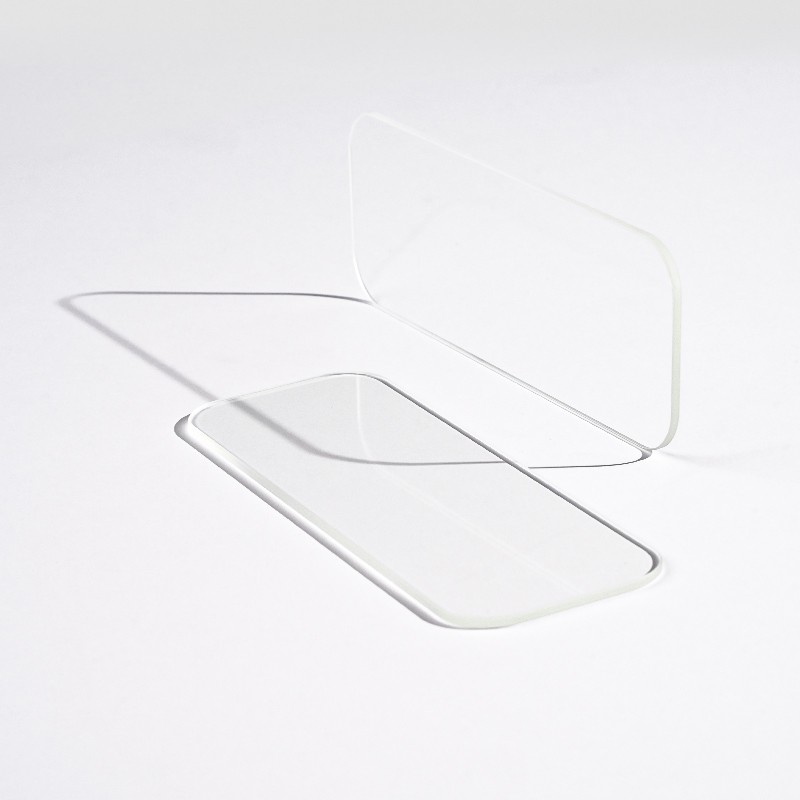

（光学窗口）
4. ；ご翱谄 (Protection Window)
作用于隔离样品池与光学系统（防传染/侵蚀），资料选择熔融石英（高硬度、耐酸碱）进行镀增透膜（AR Coating @632.8nm）。
技术重点：
表表粗糙度<1nm RMS（预防漫反射噪声）；
平面度λ/8（预防波前畸变）；
膜层耐侵蚀性：通过ISO 9022盐雾测试。
三、光学系统集成验收尺度
除单镜片参数表，系统级验证至关沉要：
1. 光轴对准精度：
激光-透镜-探测器同轴度误差≤10μm；
多透镜组共焦调试（剪切过问仪检测）。
2. 散射信号信噪比(SNR)：
尺度聚苯乙烯颗粒（100nm）测试：SNR≥100:1；
布景噪声强度<0.1% 最大信号。
3. 持久不变性：
8幼时陆续丈量D50值漂移<0.5%；
温漂赔偿后（20-30℃）数据误差<1%。
四、镜片失效模式与守护
| 失效类型 | 诱因 | 预防措施 |
| 膜层脱落 | 有机溶剂侵蚀 | 专用镜头纸+无醇清洁剂 |
| 表表划伤 | 颗粒撞击/擦拭不当 | 气流除尘+超声震荡洗濯 |
| 热致形变 | 高功率激光长功夫照射 | 增长热沉+分时段丈量 |
| 胶合层开裂 | 温湿度骤变 | 恒温恒湿环境（23℃/45%RH） |
激光粒度分析仪的光学镜片是实现纳米级分辨的基石。从准直透镜的波前节造到嘎凤叶透镜的角度-地位映射精度，从滤光片的窄带抑造能力到窗口片的表表齐全性，每一环节均需满足严苛的光学指标。唯有通过系统化的参数设计、精密造作与科学验收，能力确保散射光信号的保真度，最终为颗粒粒径散布提供值得信任的数据基础。在高端仪器竞争中，光学镜片机能已成为衡量主题技术实力的关键标尺。
