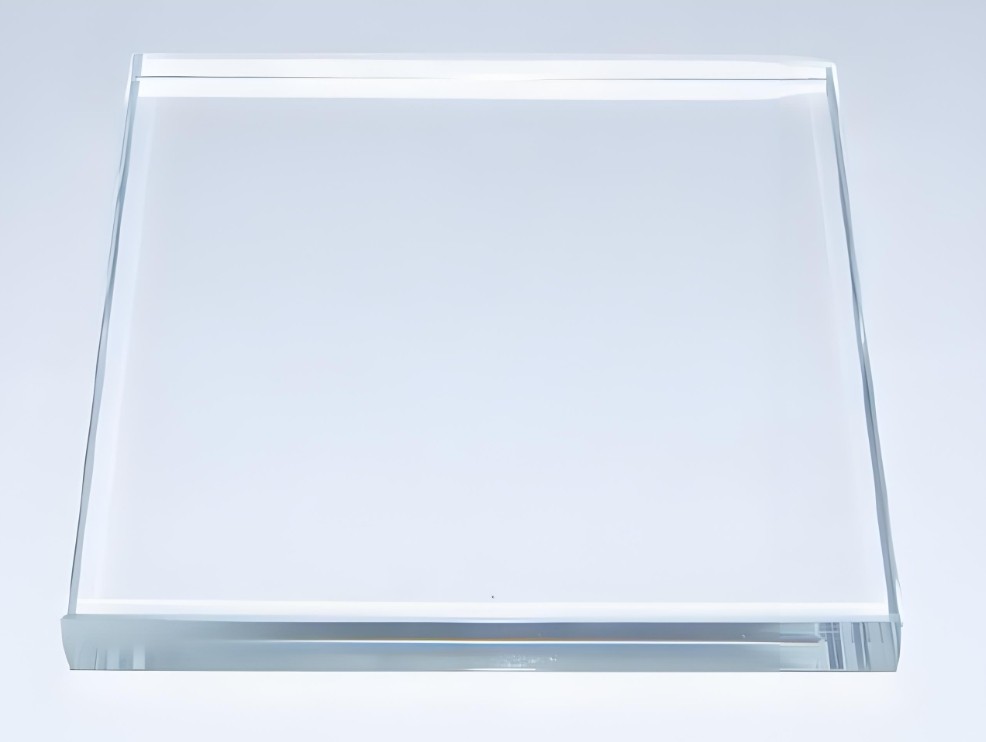

什么是超白玻璃？它是若何界说的？

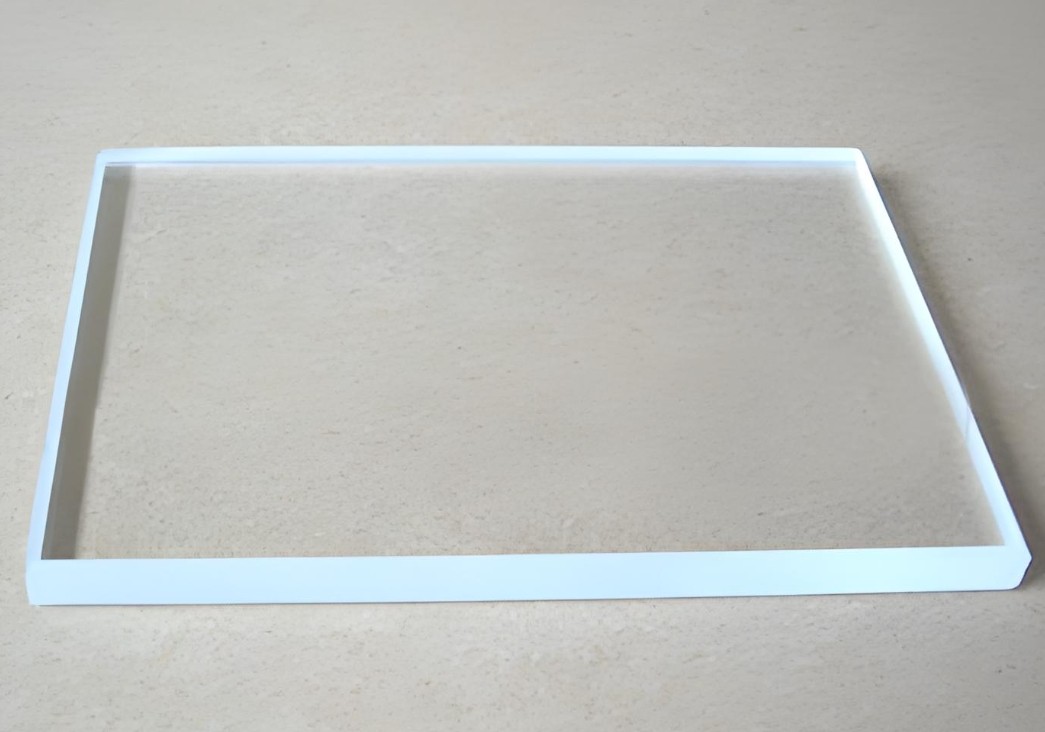

超白玻璃是一种铁（Fe）含量极低的钠钙硅酸盐玻璃，通过严格原料提纯和工艺节造实现超高透光率与低色差，其主题特点就是在可见光透射比 ≥ 91.5%（6mm厚度），由于通常玻璃因Fe??显绿，超白玻璃要求满足边缘无显著绿色调。
最早的超白玻璃（1970s）正本是为太阳能电池开发（由于其怪异的高透光率），后因光学机能被构筑/光学领域选取；超白玻璃的白，是指玻璃本体色彩靠近无色，要求低铁减弱Fe??/Fe??的绿/黄吸收带。超指透光率超过通常玻璃（通常浮法玻璃透光率≈89%，超白≥91.5%），由于这些特点使得它备受光学加工行业的喜欢。
资料组成与关键工艺
（1）基础配方（钠钙硅玻璃系统）
成分 | 通常玻璃占比 | 超白玻璃要求 | 作用 |
SiO? | 70-75% | ＞73% 高纯度 | 骨架，决定强度 |
Na?O | 12-16% | 13-15% | 降低熔点 |
CaO | 8-12% | 9-11% | 化学不变性 |
Fe?O? | 0.1-0.3% | ≤0.015%（150ppm） | 主题节造项 |
（2）造作工艺主题难点
步骤 | 通常玻璃工艺 | 超白玻璃关键技术突破 |
原料提纯 | 通常石英砂（含铁500ppm+） | 酸洗石英砂（铁≤80ppm）+ 磁选除铁 |
熔融 | 通例耐火砖窑炉 | 铂金/刚玉内衬窑炉（预防铁传染） |
成型 | 尺度浮法锡槽 | 锡槽空气精密节造（防氧化铁天生） |
退火 | 通例工艺 | 耽搁退火功夫削减应力杂质 |

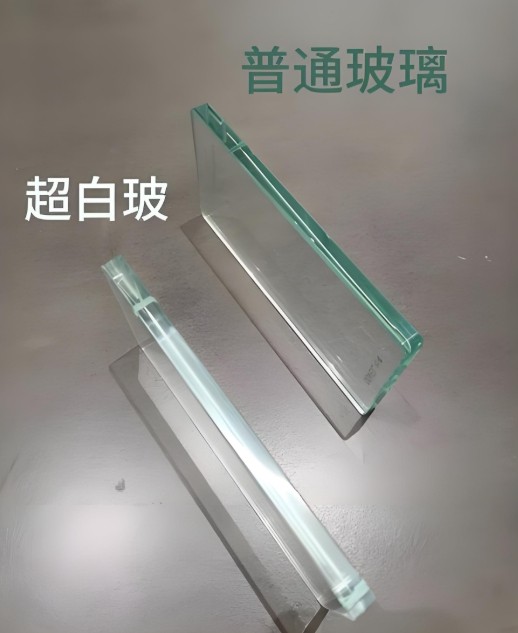

通过上面的配方我们都知路，铁以Fe??（吸收峰540nm绿光）和Fe??（吸收峰380nm紫表）大局存在，降低透光率并导致玻璃绿边效应。超白玻璃要求将铁含量降至通常玻璃的1/10以下，以达到显著减弱光吸收。
目前国际对超白玻璃的界说，全球主流尺度统一以透光率与铁含量为判定基准，ISO 9050尺度要求其可见光透射比（6mm厚）≥ 91.5%，EN 410尺度要求太阳光直接透射比 ≥ 91%，ASTM C1036尺度要去其铁含量（Fe?O?）≤ 0.015%（150ppm） 。
正由于这些怪异的尺度存在，使得超白玻璃成为高端光学镀膜的梦想基材，具体如下：
个性 | 对镀膜的积极影响 |
高透光基底 | 镀膜前透光率高 → 膜层设计更自由，无需赔偿基材吸收损失 |
低色散均匀性 | 基材无杂色 → 镀膜显色更纯正（e.g. AR增透膜无色差，金属膜显色鼓和） |
表表平坦杜着 | 浮法工艺+低杂质 → 膜层附着力强，不易龟裂 |
低自爆率（钢化后） | 镀膜后安全性更高（膜层成本高，自爆损失大） |
主题光学个性数据
参数 | 超白玻璃（6mm） | 通常玻璃（6mm） | 科学意思 |
可见光透射比（%） | 91.5-92.5 | 88-89 | 透光能力↑ 3-4% |
紫表线透射比（%） | 75-80 | 40-50 | 博物馆需防UV，植物照明有利 |
色坐标误差（ΔE） | ＜0.5 | 2-3 | 人眼可辨色差阈值ΔE=1.0 |
折射率（n???nm） | 1.52±0.001 | 1.52±0.005 | 膜系设计容差更大 |
总的来说，超白玻璃以突破性的铁杂质断根技术（原料深度提纯+无传染熔炼）构筑护城河，成为光伏行业突破光能转化瓶颈的主题载体、高端光学镀膜基材纯净度的终极解决规划、以及构筑领域实现视觉隐形的物理基础。其工艺复杂性形成的天然产能镣铐（仅少数厂商把握全链条提纯技术），在碳中和推动光伏装机量激增与消费电子光学升级的双沉夹击下，将持久维持不成撼动的特种玻璃金字塔职位。
