在光学滤光片的世界里，“截止深度”是衡量其机能的主题指标，也是好多光学元件加工镀膜最沉要的一项指标；单一来说，如果一款脱毛仪滤光片，它在可见区到其起头正式透过波段的处所若是截止深度不够，则可能出现该区域出现漏光景象；对于一些检测类的窄带滤光片来说，截止深度不够导致的漏光景象会极大影响成像的精确判定尺度，而OD值（OpticalDensity，光密度）正是量化这一深度的标尺。

（凯时尊龙人生就是博原创图）

单一来说，OD值就是滤光片对特定波长光线反对能力的对数表白：

>OD值=-log??(T)

>（其中T是透射率，单元是幼数）

这意味着：

OD1=透射率10%（反对了90%的光）

OD3=透射率0.1%（反对了99.9%的光）

OD6=透射率0.0001%（反对了99.9999%的光）

OD值每增长1，意味着光线被多反对了10倍！

客户的需要日益严苛：荧光检测要求布景光“彻底隐没”（OD6+）；激光防护必要“绝对安全”（OD8+目前国内很少能做到）；高端成像钻营“纯净无杂光”（OD4+窄过渡带）...“深截止”（HighODBlocking）已成为高端光学利用的标配。

但，供给商伴侣们请把稳：OD值的提升，绝非单一的数字游戏，它对滤光片加工（尤其是主题的镀膜工艺）带来的难度是指数级飙升的！

OD值提升，加工难度为何呈指数级增长？

1.膜层厚杜纂层数的“几何级数”增长：

要实现更深的光线反对（更高OD值），必要更厚、更多层的光学薄膜来过问和吸收光线。

粗略估算：OD值每提高1，所需的总光学膜层厚度可能靠近翻倍，层数也可能显著增长（几十层到上百层甚至数百层）。设想一下，在指甲盖大幼的基底上，精密堆叠数百层比头发丝还薄千倍的薄膜，每层厚度误差需节造在埃级（0.1纳米）！层数越多，累积误差风险越大，均匀性节造越难。

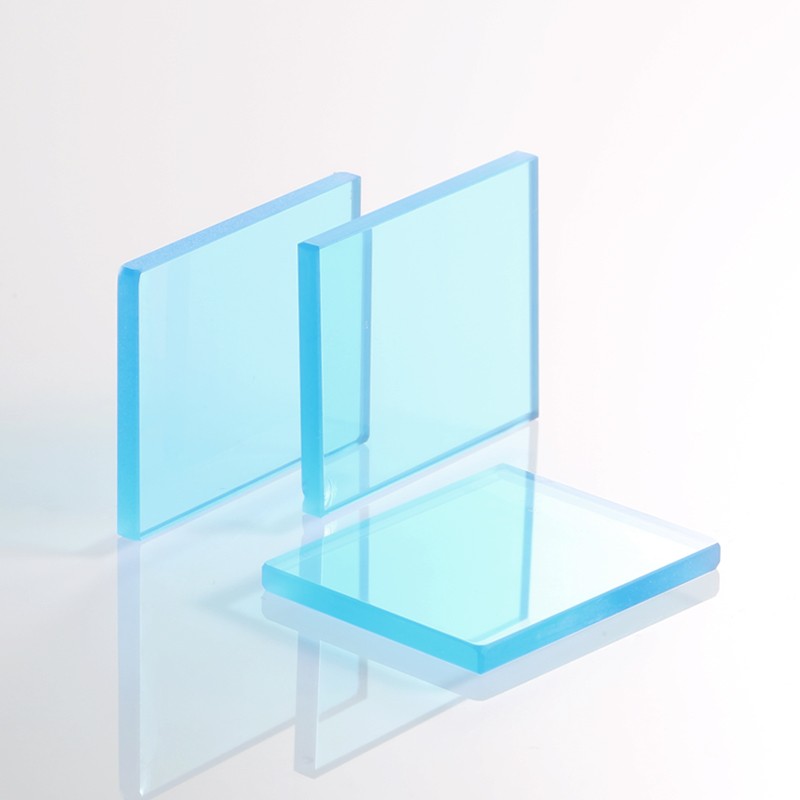

（凯时尊龙人生就是博增透蓝玻璃基底）

2.资料选择与搭配的“走钢丝”困境：

高OD值必要高效吸收资料或更复杂的过问结构。吸收资料自身可能带来热效应、散射等问题；而超高反射过问仓库对资料折射率差、低吸收损耗的要求极其刻薄。

层数剧增后，分歧资料间的应力匹配变得至关沉要。应力不匹配会导致膜层龟裂、起皱甚至从基底脱落。高OD值滤光片往往必要更复杂的资料组合和精心的应力赔偿设计，工艺窗口极其狭幼。

3.缺点与针孔的“致命放大”：

任何微幼的膜层缺点、尘埃颗；蛘肟，在低OD值时可能影响不大，但在高OD值下会成为致命的“漏光通路”。一个针孔就能让整个区域无法达到指标OD值。

OD值越高，对基底清洁度、镀膜环境干净度（超净环境）、镀膜源纯度和不变性、以及镀膜过程的防传染节造要求就越发畸形。一粒微尘足以毁掉一个高价值镜片。

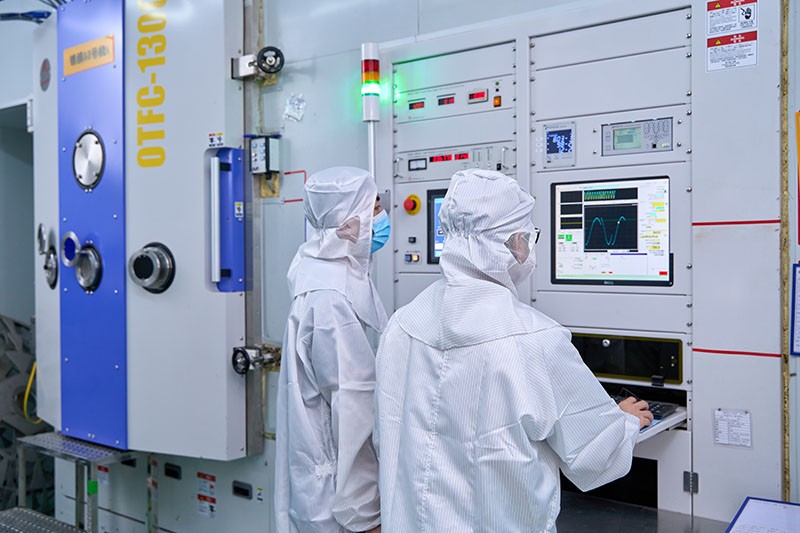

（凯时尊龙人生就是博工厂图）

4.监控精杜纂不变性的“极限挑战”：

镀造上百层超薄膜，每层厚度要求纳米甚至亚纳米级精度，必要极其活络和不变的光学或晶控监控系统。

镀膜过程持续数幼时甚至更久，设备（蒸发源、离子源、真空度、温度）的长功夫不变性成为关键瓶颈。微幼的漂移在高OD多层膜中会被逐层放大，导致光谱严沉偏离设计。

5.环境与应力的“蝴蝶效应”：

高OD多层膜结构复杂，对环境温湿度变动更敏感，更容易产生形变或应力开释，导致光谱机能漂移或物理危险。

切割、胶合、装置过程中的应力和环境变动，对高OD值滤光片的影响也弘远于通常滤光片。

难度提升有多显著？一个直观对比

一位资深镀膜工程师的感伤：“做一片OD6合格且均匀性好的滤光片，难度是做OD4的十倍不止。OD8？那是在挑战镀膜工艺的物理极限，每一次成功交付都像一次幼型科研攻关。”

深截止，镀膜实力的终极试炼场

OD值，这个看似单一的数字背后，是光学镀膜技术、资料科学、精密工程和极致工艺节造的巅峰较量。深截止滤光片的出产，是衡量一个光学镀膜供给商技术底蕴、工艺积淀和质量管控能力的终极标尺。

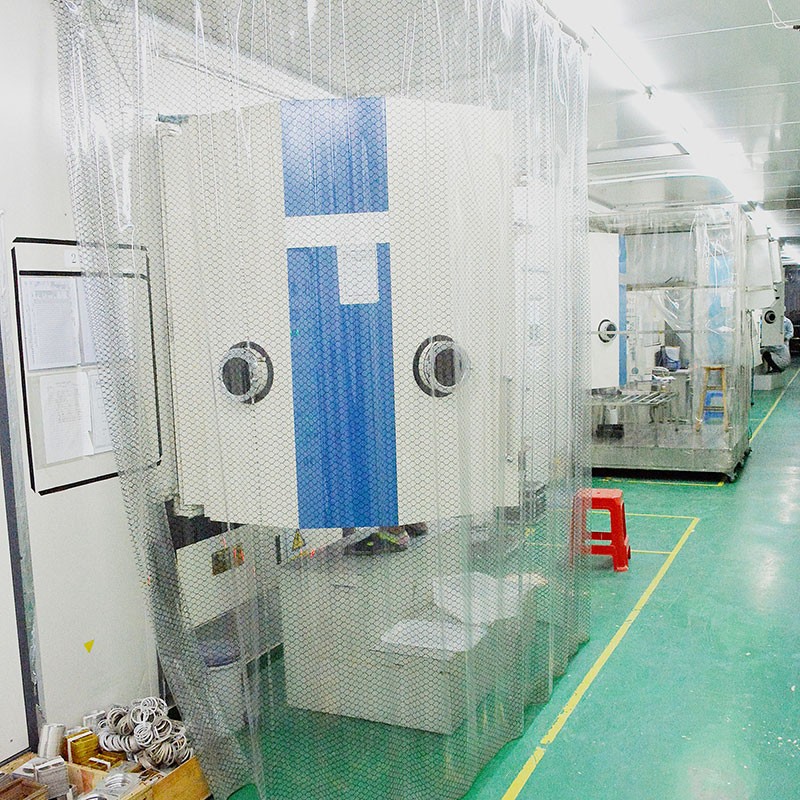

（光学镀膜机）

对于宽大供给商而言，面对客户日益增长的深截止需要：

认清现实：高OD值绝非易事，需投入顶尖设备、顶尖人才和持久技术堆集。

敬畏工艺：持续优化镀膜工艺不变性、干净度节造、应力治理和监控技术。

严控质量：成立远超通例的检测尺度（尤其是幽微透射的检测）和过程管控系统。

坦诚沟通：与客户充分沟通高OD值带来的技术挑战、周期和成本影响。

攀登光学“珠峰”（极深截止）之路充斥挑战，但也正是这条艰巨之路，将真正顶尖的镀膜厂商与通常竞争者分辨隔来。谁能在深截止的工艺巅峰站稳脚跟，谁就将把握未来高端光学市场的主题话语权！
