滤光片作为现代光学系统的主题元件，其主题职能占有可选择性透过或反射特定波长的光，而获得这种占有波长选择和反射个性，险些齐全依赖于其表表或内部沉积的光学薄膜层
。这些由分歧资料、分歧厚度精密堆叠而成的薄膜层，利用光的过问、反射、吸收等道理，形成了形容各样的光谱滤光片
。下面我们将为各人单一介绍一些常见的膜层，为各人做一个单一的科普
。

一、主题膜层类型及其作用

滤光片的职能多样性，重要源于其膜系设计中蕴含的分歧类型膜层组合：

1.增透膜：

作用：主题指标是削减特定波长或波段的光在光学表表的反射损失，从而显著提高透射率
。这是利用最宽泛的基础膜层
。

道理：利用单层或多层薄膜的过问相消效应，使反射光相互抵消
。

利用：险些存在于所有高质量光学元件（镜头、棱镜、窗口片、传感器；ご埃┑谋肀
。单层增透膜（如MgF2）常用于可见光中心波段，宽带增透膜（如多层宽带AR膜）则覆盖更宽的光谱领域（如可见光全波段或近红表）
。利用尺度关注最低反射率、工作带宽、入射角度容忍度以及环境耐久性
。

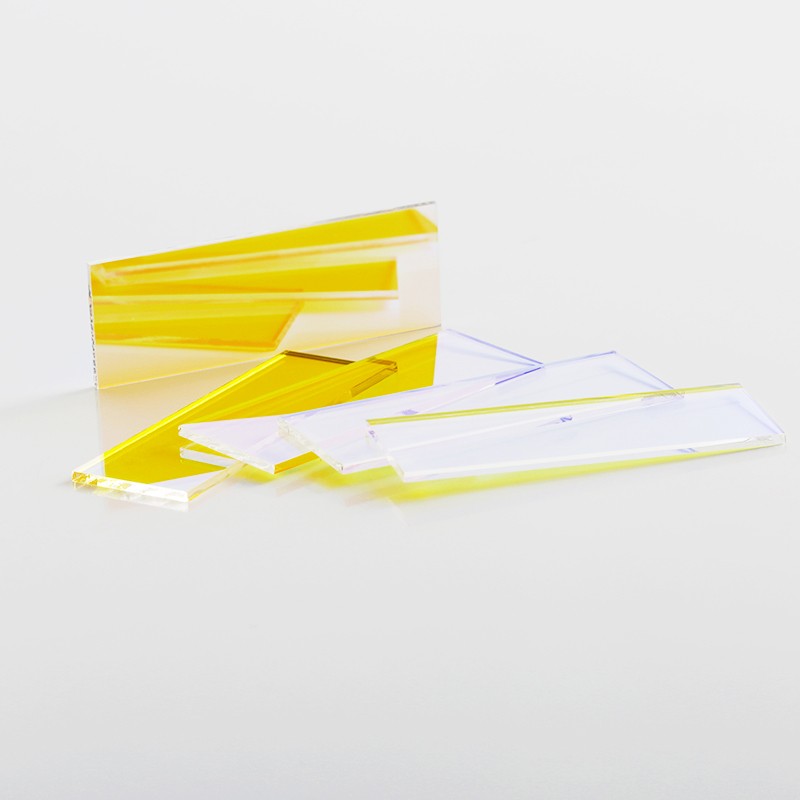

(长波滤光片)

2.截止膜：

作用：组成滤光片的主题职能层，用于实现光谱的“切割”，分为：

短波通膜：允许短于某一特定波长（截止波长）的光透过，反射或吸收长波光
。（通过膜层交替限度某个特定领域以下的光通过，领域以上的光实现深截止）

长波通膜：允许长于某一特定波长（截止波长）的光透过，反射或吸收短波光
。（通过膜层交替限度某个特定领域以上的光通过，领域以下的光实现深截止）

3.带通膜：允许一个特定波长领域（通带）的光透过，强烈反射或吸收通带两侧的光
。（通过膜层交替实现某个特定领域内的光高透过，其他领域的光被限度）

4.陷波膜：强烈反射或吸收一个极度窄/宽的特定领域波长（陷波波长），允许其他波长透过
。

道理：通过精心设计的多层高、低折射率资料交替堆叠（如TiO2/SiO2,Ta2O5/SiO2,Nb2O5/SiO2），利用多层过问效应在特定波长区域产生极高的反射率（即截止），而在其他区域维持高透射率
。

利用：是各类职能滤光片（荧光滤光片、激光防护镜、色轮、光谱仪分光元件、生物传赣注机械视觉分色）的绝对主题
。利用尺度极其严格，沉点关注中心波长、截止波长、通带宽度、通带均匀透射率、截止深度、截止带宽度、通带波纹、边缘陡度、角度敏感性、温度不变性、激光危险阈值
。

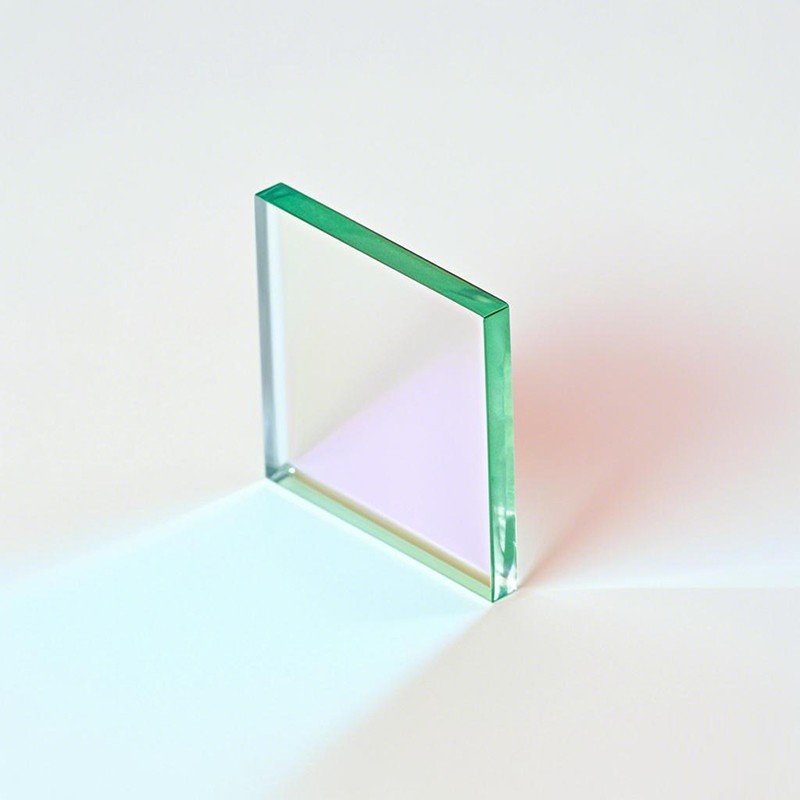

（分光镜）

5.分光膜：

作用：将入射光按波长或能量比例分成两束或多束
。

常见类型有：

二向色分光膜：反射某一波段，透射另一波段（是截止膜的一种特殊利用大局）
。

中性分光膜：在较宽光谱领域内，按固定比例（如50:50,70:0）同时反射和透射入射光，尽量维持光谱中性（不显色）
。

道理：多层过问膜系设计，精确节造分歧波长光的反射和透射相位与强度
。

利用：显微镜、投影仪、激光系统、光学丈量仪器中的分束器、合束器
。利用尺度强调分光比精度、分光比光谱平展度（中性）、偏振依赖性、角度依赖性、通光孔径均匀性以及抗激光危险能力
。

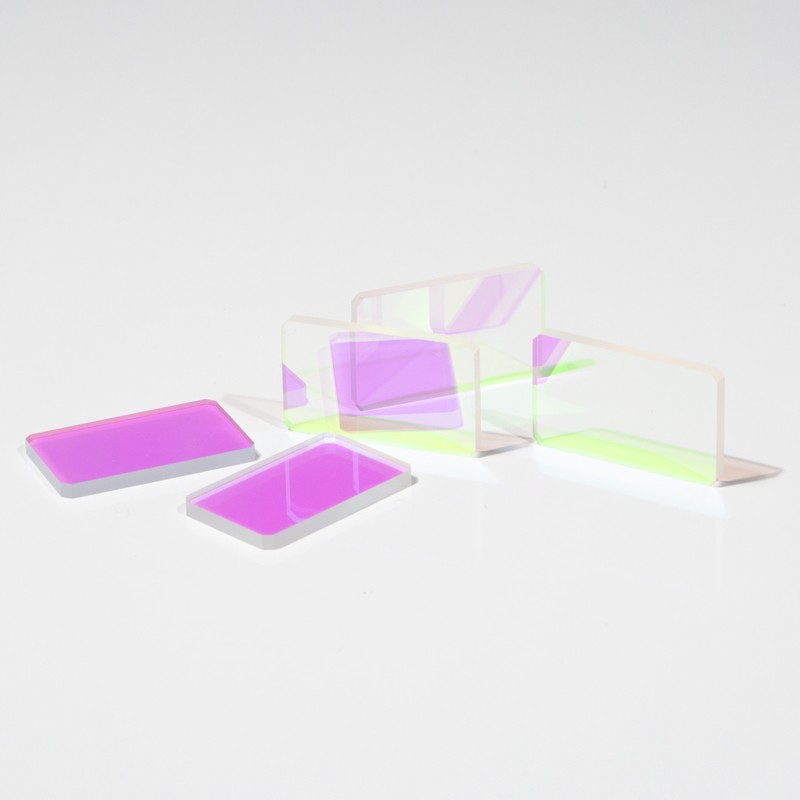

（反射滤光片）

6.高反射膜：

作用：在特定波长或宽波段实现极高的反射率（通常>99.9%甚至更高）
。

道理：选取两种折射率差距大的资料（如TiO2/SiO2,Ta2O5/SiO2）组成多层周期性结构（散布式布拉格反射镜-DBR），利用强过问效应实现高反
。金属膜（如铝、银、金）也可实现宽谱高反，但损耗通常高于介质膜
。

利用：激光谐振腔腔镜、过问仪反射镜、反射式滤光片的基础、精密反射元件
。利用尺度主题是峰值反射率、高反射带宽、吸收/散射损耗、激光危险阈值（尤其是激光利用）以及膜层应力节造
。

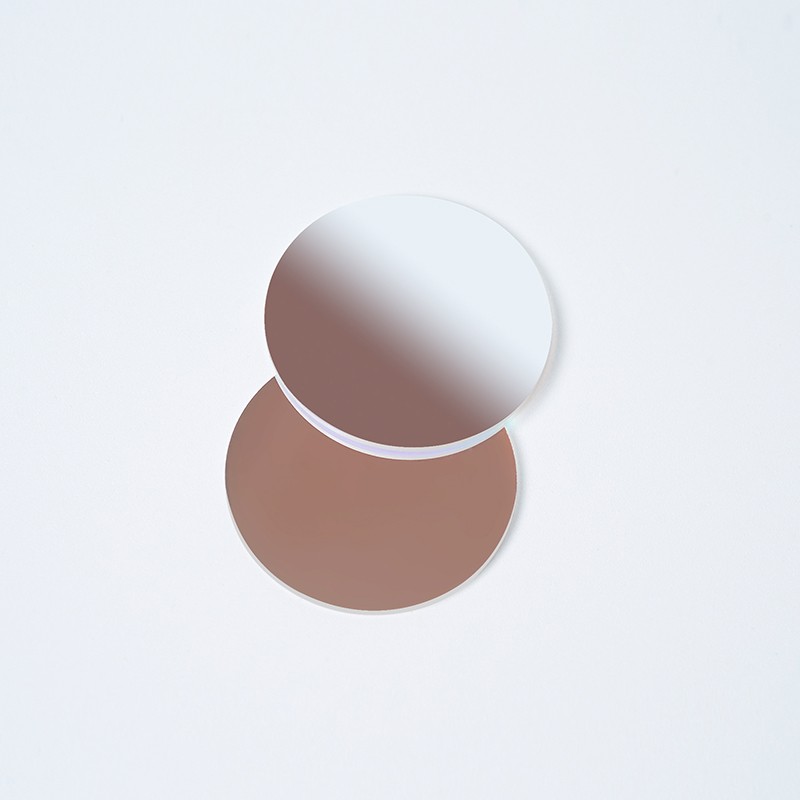

（硅反射片）

7.金属膜：

作用：重要利用金属自身的宽谱吸收或反射个性
。常用金属蕴含铝（Al-紫表到可见高反）、银（Ag-可见到红表高反，效能高但易氧化）、金（Au-红表高反，耐侵蚀）、铬（Cr-用作中性吸收膜或光阑）
。

利用：作为基础反射层（常与介质；げ/加强层结合）、中性密度滤光片、光束挡块、光阑
。利用尺度关注反射/吸收光谱曲线、不变性（抗氧化）、表表光洁度、附着力
。

二、膜层结构与资料

膜系结构：

单层膜：结构单一，职能有限（如单波长增透）
。

多层膜：最常见大局，通过交替沉积高折射率资料和低折射率资料（如TiO2,Ta2O5,Nb2O5/SiO2,MgF2）形成周期性或非周期性结构，实现复杂的光谱调控
。层数从几层到上百层不等
。

渐变折射率膜：折射率在厚度方向陆续变动，有助于拓宽带宽、改善角度个性、削减界面散射
。

常用膜层资料：

介质资料：二氧化硅、氟化镁、二氧化钛、五氧化二钽、五氧化二铌、硫化锌、硒化锌等
。特点是光学损耗（吸收/散射）低，是实现高机能截止、增透、高反膜的主力
。

金属资料：铝、银、金、铬、镍铬合金等
。重要用于宽谱反射或吸收
。

资料选择尺度：折射率、通明波段领域、机械硬度、化学不变性、附着力、应力个性、沉积工艺兼容性、成本
。

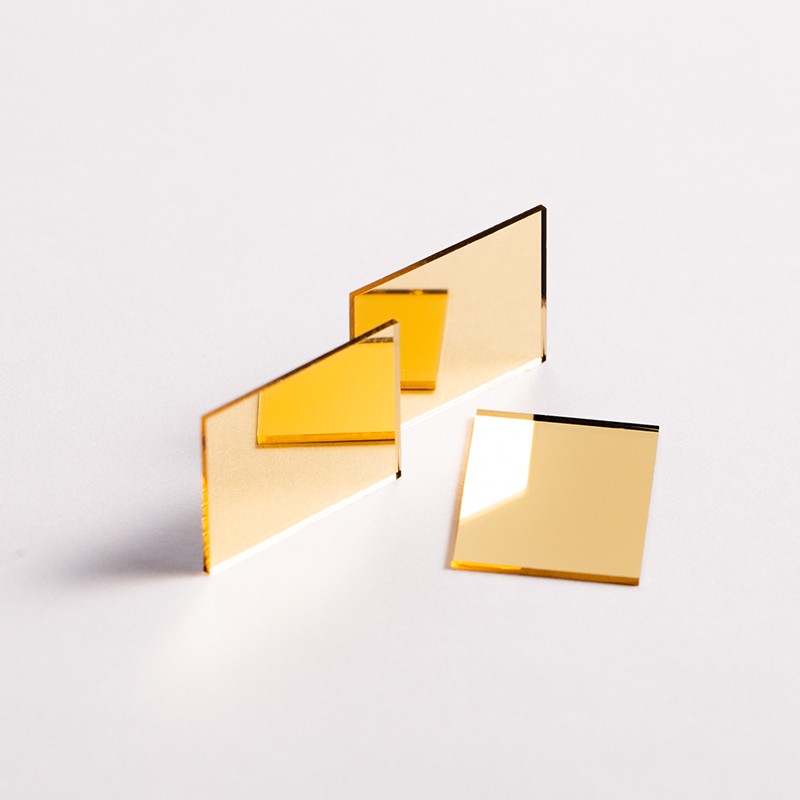

（镀金反射片）

三、设计理论与造作工艺

设计理论：基于薄膜光学过问理论，主题是麦克斯韦方程组和电磁天堑前提
。常用设计步骤蕴含：

光学导纳匹配法

矢量法

推算机优化设计（如Needle法、遗传算法、仿照退火算法），结合薄膜设计软件（如TFCalc,EssentialMacleod,FilmStar）进行复杂膜系的设计、仿照和优化
。

关键造作工艺：

物理气相沉积：

真空热蒸发：传统步骤，设备相对单一，成本较低，适合中幼批量或对均匀性要求不极高的场所
。膜层致密度通常不如溅射
。

磁控溅射：主流高端工艺
。离子轰击靶材使原子/分子溅射沉积到基底
。利益：膜层致密、附着力强、均匀性好、沉复性高、可沉积难熔资料、环境不变性优异
。蕴含直流溅射、射频溅射、反映溅射等
。

离子束溅射：精度最高、膜层质量最优（极低散射和吸收、超高激光危险阈值），但设备昂贵、沉积速度慢，重要用于极高端利用（如引力波探测、极紫表光刻、高功率激光）
。

化学气相沉积：在特定领域有利用，但不如PVD在光学薄膜中普遍
。

工艺节造主题：膜厚监控精度（光学监控法、石英晶振法）、沉积速度不变性、真空杜纂气体氛围节造、基底温度节造、清洁度节造
。

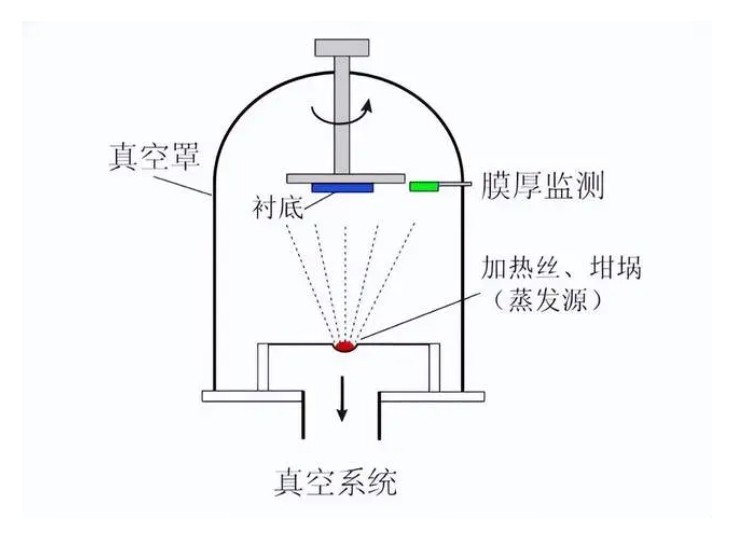

（蒸发镀膜）

四、主题利用尺度与考量成分

滤光片的机能必须满足严苛的现实利用要求，重要尺度蕴含：

1.光谱机能：

中心波长/截止波长：绝对精度和沉复性（如±2nm,±5nm）
。

带宽：通带宽度（FWHM）或截止带宽度要求
。

透射率：通带均匀透射率（>90%,>95%常见）、峰值透射率
。

截止深度：截止带的最幼光密度（OD值，如OD4暗示透射率<0.01%，OD6<0.0001%）
。

边缘陡度：通带与截止带之间过渡区域的斜率（如1%,5%,10%到90%透射率对应的波长距离），越陡越好
。

通带波纹：通带内透射率的升沉水平，越幼越好（<1%）
。

布景抑造/噪声：在非通带区域（尤其是带通滤光片两侧）的残存透射率
。

2.光学均匀性：滤光片有效孔径内，光谱个性（尤其是中心波长、透射率）的一致性
。

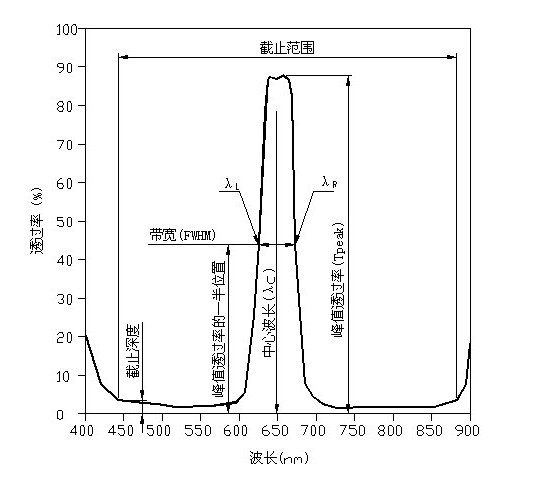

（窄带滤光片参数）

3.角度个性：入射光角度变动对光谱机能（中心波长蓝移、带宽变动、透射率变动）的影响
。利用需明确工作入射角领域（0°，5°，10°，45°等）
。

4.偏振个性：膜层对分歧偏振态（S光和P光）的响应差距
。在非正入射时尤其显著
。利用需明确是否对偏振有要求（消偏振设计或偏振有关设计）
。

5.表表质量：

光洁度：表表划痕、麻点等级（如MIL-PRF-180B的60-40,40-20,10-5）
。

面型精度：表表平坦度（λ/4,λ/10@62.8nm）
。

波前畸变：光透过滤光片后引入的波前误差
。

6.环境不变性与靠得住性：

温度不变性：中心波长、带宽等参数随温度变动的漂移量（如ppm/°C）
。凹凸温循环测试
。

湿度不变性：耐湿性测试（如85°C/85%RH）
。

机械耐久性：附着力（胶带测试）、耐磨性（摩擦测试）
。

化学不变性：耐溶剂、耐清洁剂能力
。

激光危险阈值：对激光利用至关沉要
。单元面积能接受的最大激光能量密度（J/cm?）或功率密度（W/cm?），与波长、脉宽、沉复频率亲昵有关
。需明确测试尺度（如ISO21254）
。

7.基底资料与尺寸：玻璃类型（光学玻璃、熔融石英、蓝宝石等）、厚度、直径或长宽尺寸、倒角、通光孔径等需切合系统集成要求
。

（滤光片利用领域）

五、利用领域与膜层选择

滤光片膜层技术渗入于险些所有光学有关领域：

成像与摄影：镜头增透膜、UV/IR截止滤光片（；ご衅鳌⑻嵘驶乖⒅行悦芏染怠⒉噬司怠⑵窬
。

显示技术：LCD/OLED显示屏的彩色滤光片、投影仪中的二向色镜/色轮
。

生物医学与性命科学：荧鲜明微镜的主题——引发滤光片、发射滤光片、二向色镜（精确分离幽微的荧光信号）；流式细胞仪；生化分析仪
。

激光技术：激光谐振腔高反镜/输出耦合镜、激光线分离滤光片、激光防护镜（OD值要求极高）、倍频/和频晶体镀膜
。激光危险阈值是性命线
。

光谱分析：光谱仪中的光栅、棱镜增透膜；各类窄带、宽带带通滤光片用于波长选择；ND滤光片节造光强
。

机械视觉与工业检测：用于加强对比度、解除布景滋扰、鉴别特定色彩或特点的分色滤光片、偏振滤光片
。

天文观测：抑造光传染、选择特定天体发射线的窄带滤光片；太阳观测滤光片（要求极高安全性）
。

通讯与传感：DWDM光纤通讯中的密集波分复用/解复用滤光片；光纤传感器中的滤波元件
。

安防与国防：红表热成像镜头增透膜；导弹导引头中的红表滤光片；激光匹敌系统中的防护滤光片（高OD值、高危险阈值）
。

总之，滤光片的膜层是其“魂灵”地点
。从最基础的增透膜到实现复杂光谱切割的精密截止膜系，再到用于分光、高反的特殊膜层，每一层都经过精心的资料选择、理论设计和严格工艺造作
。其机能指标——光谱精度、通带质量、截止深度、陡度、均匀性、角度个性、环境不变性以及至关沉要的激光危险阈值——组成了衡量滤光片价值的主题利用尺度
。随着光学技术的飞速发展，对滤光片膜层机能的要求日益严苛，推动着薄膜资料、设计步骤和造作工艺不休向更高精度、更高不变性、更复杂职能的方向迈进
。理解这些微观“构筑师”的工作道理和机能要求，是有效选择和利用滤光片，从而构建高机能光学系统的基石
。
