上篇，我们为各人分享过关于滤光片的两大类，无镀膜的有色滤光片以及镀膜滤光片的界说及几个分类，今天我们为各人讲述关于滤光片的另表一个分支---光学衰减片，好多人对他的第一个意识就是摄影的防过曝滤镜，今天我们就带各人进行一个单一的综合性介绍，也方便各人越创造显地意识光学衰减片！

一、光学衰减片界说定名

光学衰减片，又称中性密度滤光片，其作用如名字通常，掌管光透过的衰减，通常分为吸收型和反射型两种。

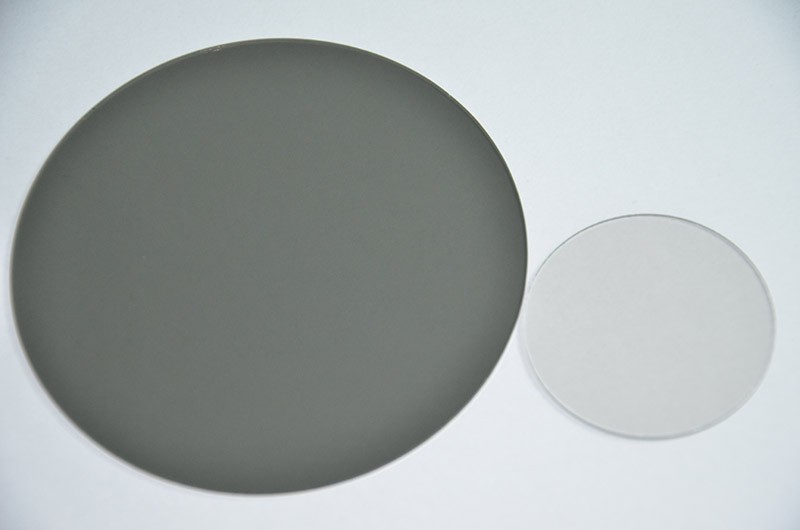

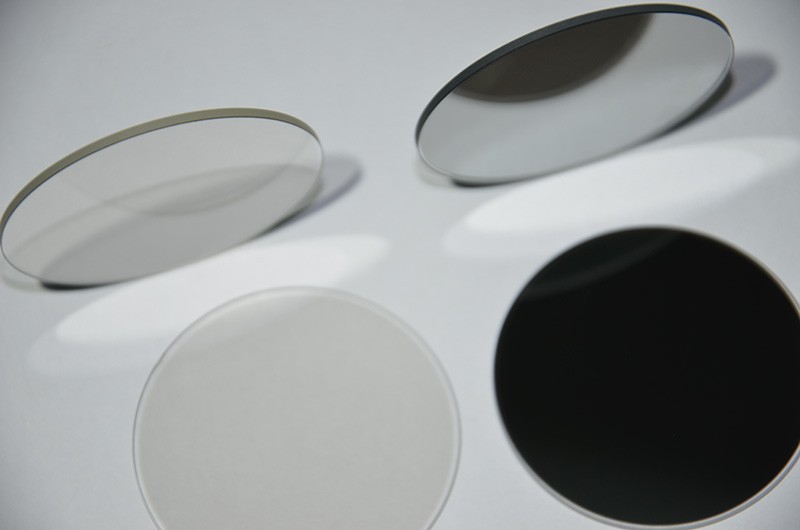

（衰减片）

1.吸收型中性滤光片界说

吸收型中性滤光片，其造作方式与有色滤光片类似，通常是指资料自身或在资猜中掺杂某些吸光元素后，对一些特定波长的光起到吸收作用，而对其它波长的光不产生或少产生影响。通常吸收式衰减片的危险阈值要低一些，并且长功夫使用后，可能会有发热景象（部门光能被吸收后转化为热能），使用时必要把稳。

吸收型中性滤光片可能削减可见光或 YAG 激光(1064nm)的光量。由因而吸收型滤光片，反射引起的杂散光很少，透过光的个性不会随光量的削减产生大的变动。透过率分类详细，能够削减各类光量，组合数个滤光片还能够对光量进行微调。

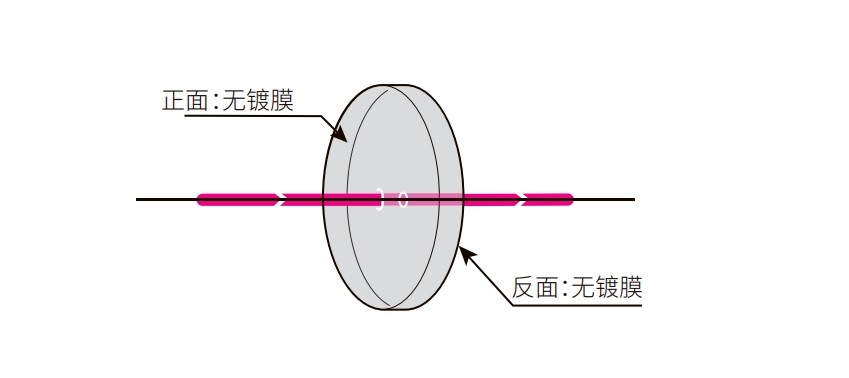

（吸收性中性密度滤光片）

吸收型中性滤光片把稳！

1.不成用于高能量激光，不然滤光片会有败坏的危险。高能量激光请使用反射型衰减片。

2.可通过扭转滤光片厚度调节现实的透过率机能。因而，每个滤光片厚度都不一样。必要维持(5mm 以下)厚度一致时,请使用带框滤光片？山写蚵斯馄ㄔ。

3.透过率的波长个性随造作批号的分歧而分歧，尤其是合用波长之表的波长个性变动随造作批号的分歧变动较大。若是使用波长超出指定波长领域时，请使用反射型衰减片。

4.由于衰减片未蒸镀增透膜，会产生 3% 左右的反射？山邮苷舳圃鐾改ざㄔ，可使得表表反射率低于 1%。

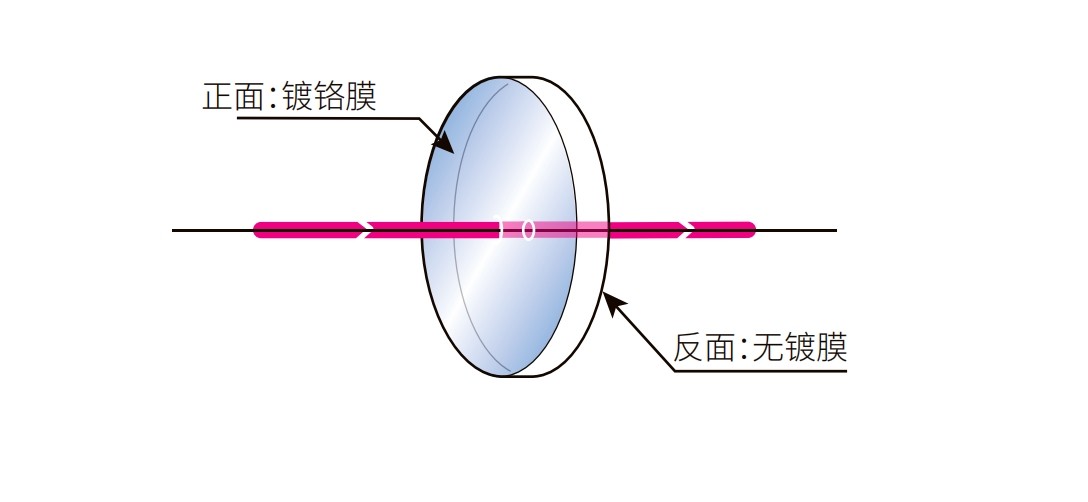

（反射型中性密度滤光片）

2.反射型中性滤光片界说

反射型中性滤光片，属于镀膜滤光片的一种，选取薄膜反射道理，将一部门光透过，而将另一部门光反射(通常不再利用这些反射光)，这些反射光容易形成杂散光而降低尝试精度，此时，请使用光线网络器网络反射光。

反射型中性滤光片用于削减高能量激光或宽波长谱区光量的中性滤光片。由于未透过的光线没有被玻璃吸收，不用不安高温时玻璃破损，且由于使用金属膜（通常镀铬或铂金金属）反射，从紫表到红表光谱有比力不变的透过率波长个性。

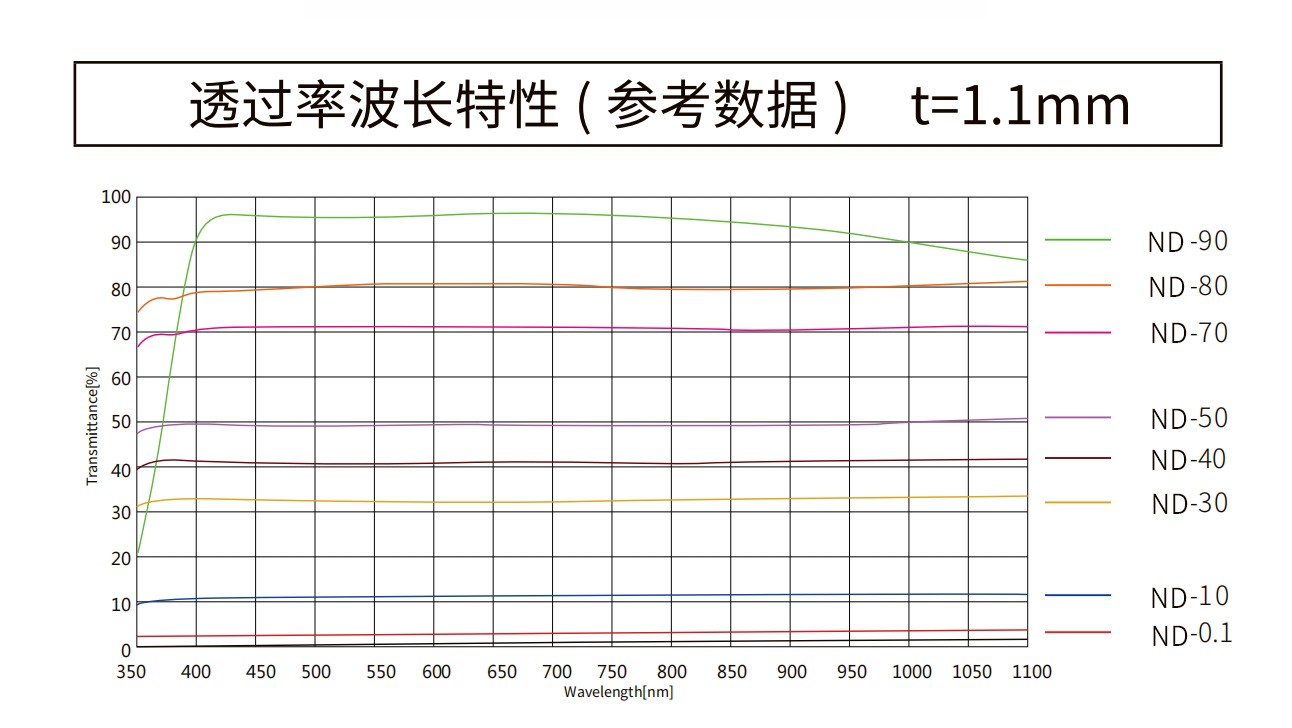

（各反射型中性密度滤光片光谱）

反射型中性滤光片把稳

1.由于铬膜有吸收，不能用于高能量的脉冲激光。

2.高能量激光射入滤光片时，由于热透镜效应光束可能汇聚光。

3.滤光片正面反射的激光光束是危险的，请妥善终止反射光束以预防照射到操作人员。

4.激光光束垂直射入滤光片时，滤光片反射的光线会返回到激光光源。这样的返回光会使激光器的振动变得不不变，请稍微倾斜滤光片后使用，以预防反射光返回到激光光源。

二、中性滤光片指标

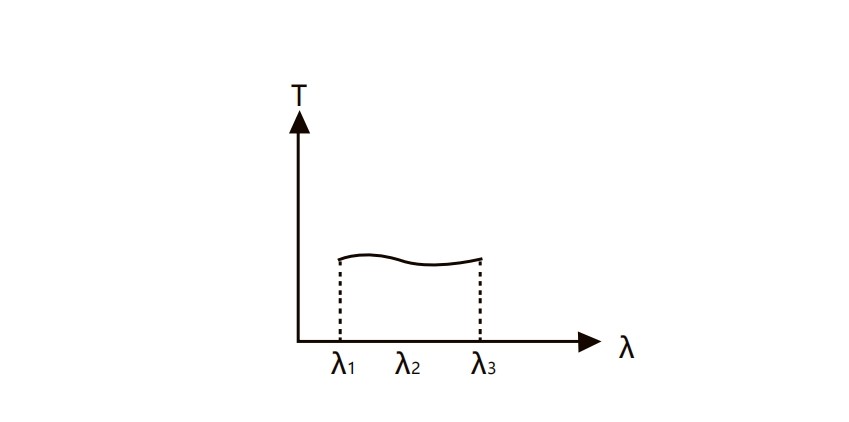

玻璃在可见光中各波长的光线无选择地均匀吸收，其光谱个性指标是以均匀透射比 Tp，均匀透射比允许误差领域 △ Tp，最大允许误差值 Qz 来暗示。

均匀透射比是指划定厚的玻璃在划定波长领域内，玻璃每隔 20nm 测得的透射比的均匀值，以 Tp 暗示。

均匀透射比允许误差领域是指该型号玻璃的均匀透射比所允许的误差值，以△ Tp 暗示。

最大允许误差值是指玻璃在划定波长领域内均匀透射比误差最大的透射迸纂均匀透射比的绝对差值，以 Qz 来暗示。

三、衰减片的其他分类

衰减片（中性滤光片）凭据其分歧光谱需要，不仅仅只覆盖了固定的中性密度衰减片，在现实使用上可造作成一种用于衰减过渡的中性密度（ND）滤光片（常见镀铬），我们通常称为渐变型中性（Gradient neutral density GND）滤光片，渐变滤光片通经常见如阶梯渐变滤光片、软渐变滤光片、环形渐变中性滤光片、径向中心渐变滤光片等，其状态通常有条形、圆形、方形等分歧状态。

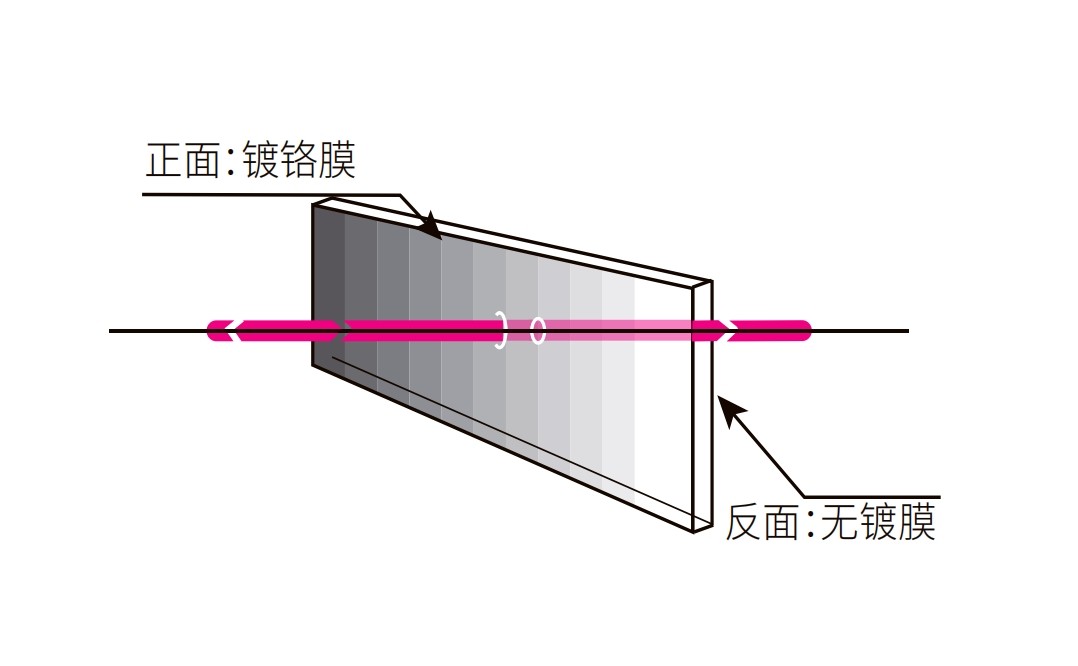

（阶梯渐变中性密度滤光片）

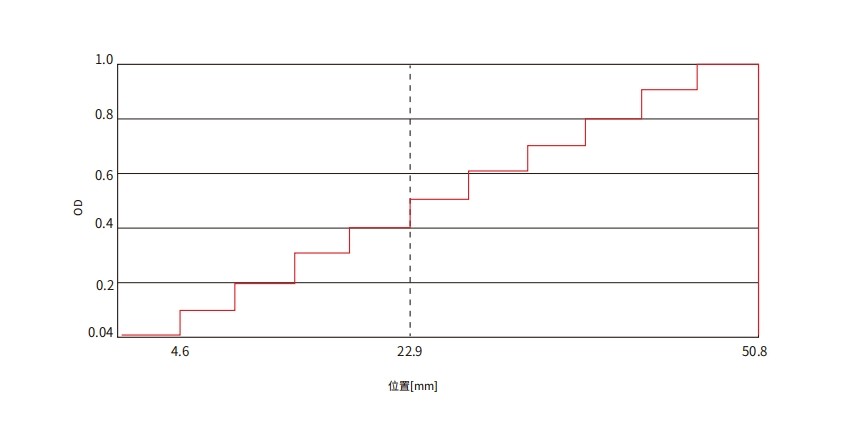

（阶梯渐变中性密度滤光片光谱）

阶梯渐变滤光片，也是硬渐变滤光片最尺度的称号，其光学个性阐发为过渡区极度短、极度显著。从齐全通明到最大密度（如 ND0.6, ND0.9等）的变动在很短的距离（几毫米）内实现，形成类似“阶梯”状的明暗分界（但现实是急剧渐变的，并非绝对硬边）。最适合拍摄地平线平直、清澈的场景，如海景、戈壁、草原。由于明暗分界限能够精确地对齐地平线，压暗天空而不影响地面。

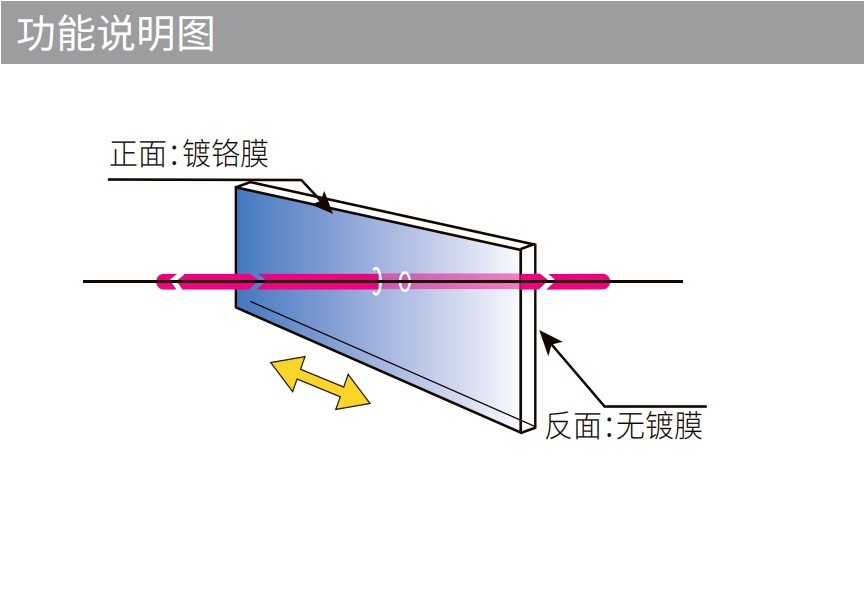

（线性软渐变中性密度滤光片）

软渐变滤光片与硬渐变最大的区别就是它的过渡区很长、很柔和。从齐全通明到最大密度的变动在一个相对较宽的距离（1厘米到几厘米）内平缓实现。最适合拍摄地平线不规定的场景，如山脉、丛林、城市构筑群。柔和的过渡能够更好地融入远景中凹凸参差的物体，预防产生生硬的明暗线。

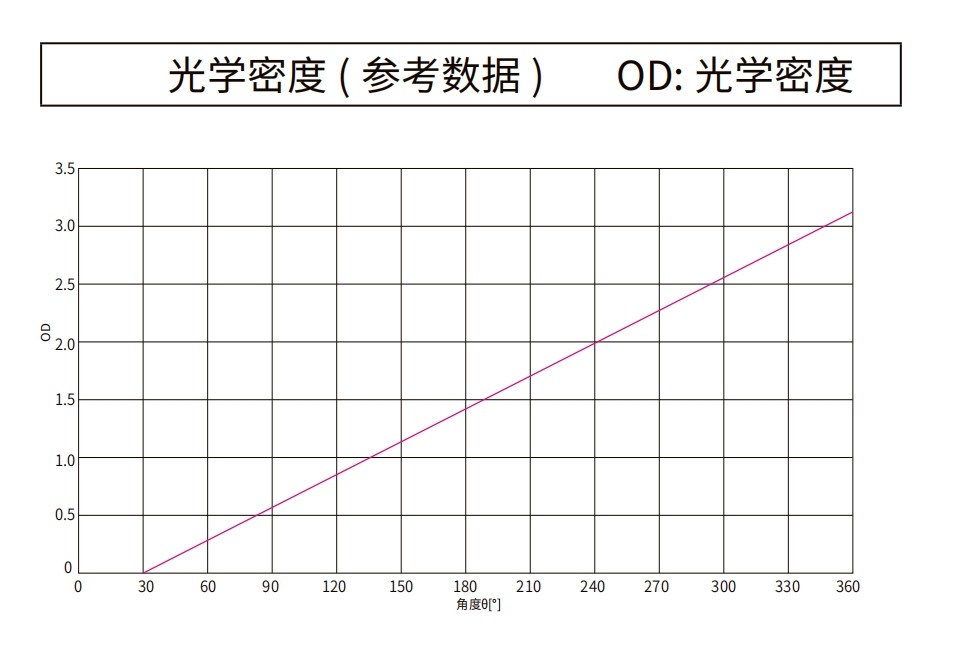

（线性软渐变中性密度滤光片光谱图）

环形渐变中性滤光片与径向中心渐变滤光片作为特殊的两类渐变镜，渐变模式萦绕画面中心或某个点呈环形/径向散布，而不是像尺度渐变镜那样是线性的（从一壁到另一壁），为渐变滤光片的另表一种变体！

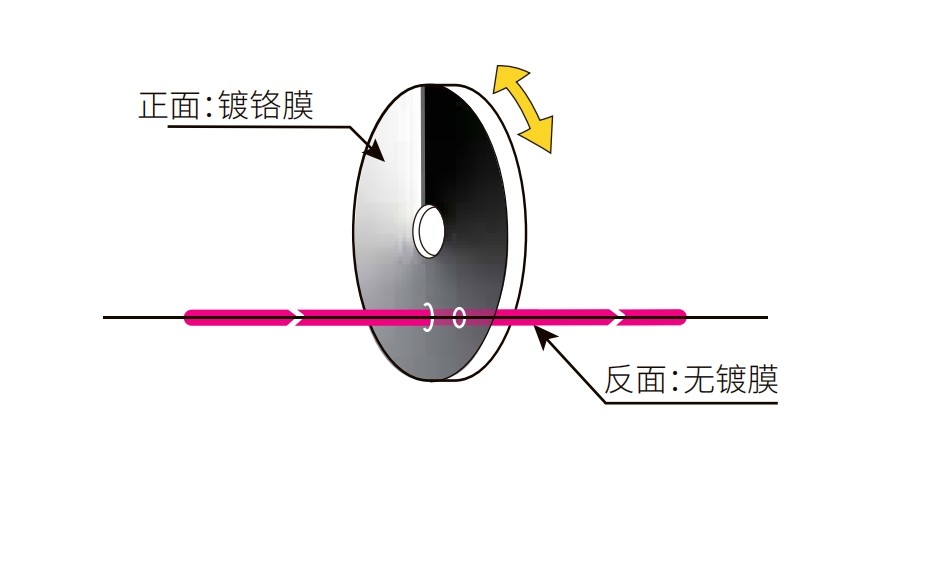

（环形渐变中性密度滤光片）

环形渐变中心通常为镂空（便于装置到设备中），中心表圈覆盖了一层软渐变镀膜，通过旋转滤光片，能够扭转透过率的反射型中性滤光片Ｄ芄挥糜诒匾饬康鹘诘募撇獬⑹曰蚴褂门恼栈纳阃枷袷钡幕叶鹊鹘。光量能够陆续调节,得到肆意亮度。透过率相对换节量为对数变动,能够容易地调节光量。滤光片极度薄，能够插入到光学系统的很幼的细缝中。

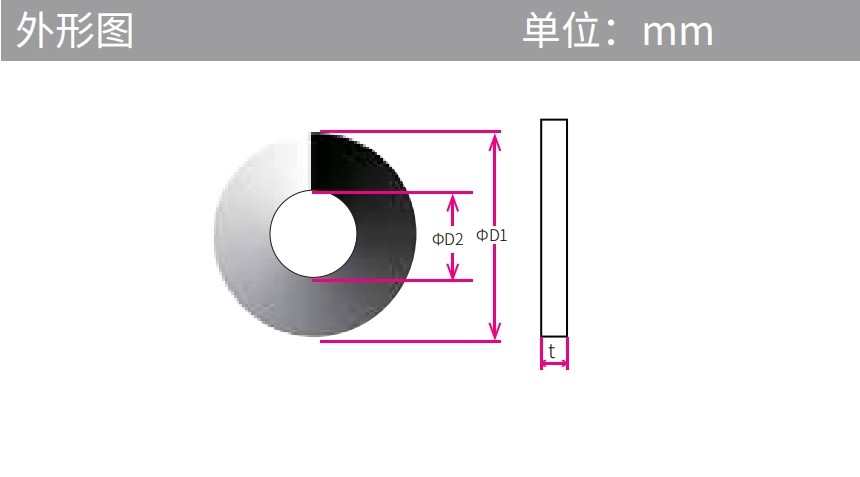

（环形软渐变中性密度滤光片正面图）

径向中心渐变滤光片，也叫牛眼滤光片，视觉上很像射击用的“牛眼坝妆或眼睛的瞳孔，通常为表圈黑到内圈通明（常见）或内圈黑表圈通明。其主题职能是通过分歧环带对光的波长、偏振态、强度或相位进行选择性调控，从而实现对光场的空间散布治理。常见的牛眼滤光片也叫牛眼镜，常见用于创意摄影压暗周围边缘，使画面中心的主体（如人像、构筑、静物）越发凸起从而营造氛围感，以及无人机摄影校对镜头固有暗角和螺旋桨遮挡引起的边缘变暗。

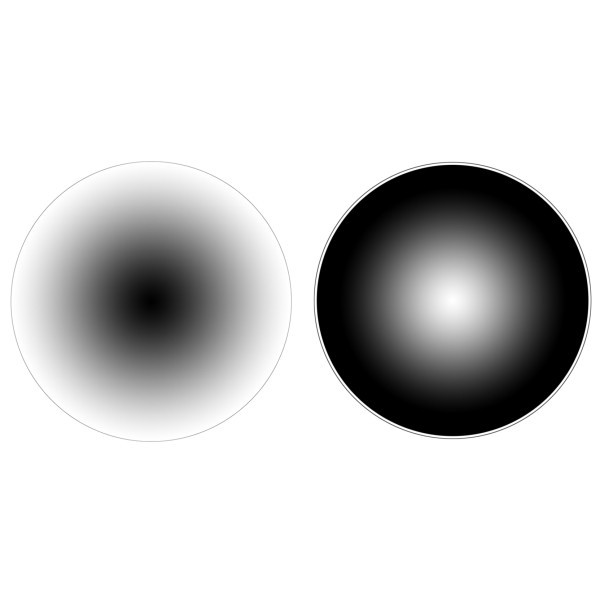

（径向软渐变牛眼滤光片）

好了，关于本次的衰减片知识分享就到这里，更多杰出内容我们后续会持续推送！
