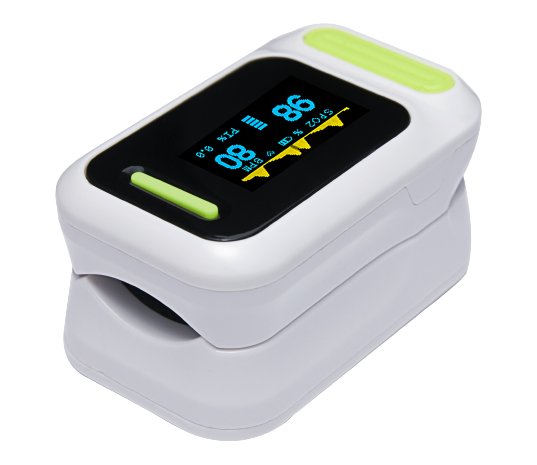

在家庭医疗和临床监护中，脉搏血氧仪已成为不成或缺的设备。它以其无创、便捷的方式，为我们实时揭示着血液中的血氧鼓和度（SpO?）这一关键性命体征。然而，很多人可能不知路，在这个幼巧设备的主题，有一组“看不见的守护者”——滤光片，它们是实现精准丈量的光学基石。

（图源网络，侵删）

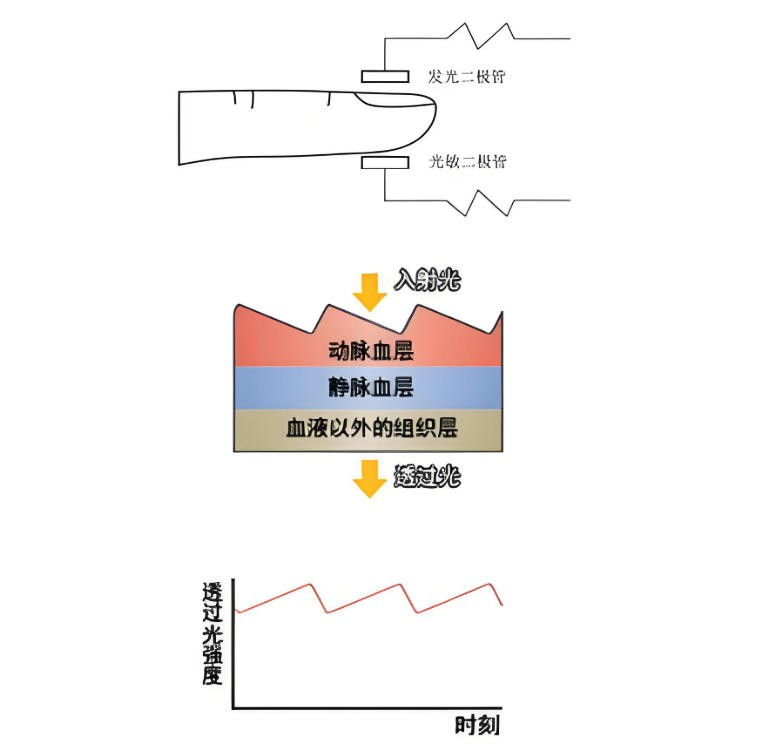

一、 脉搏血氧仪简介与光学道理

脉搏血氧仪是一种通过光电伎俩无创监测动脉血氧鼓和度和脉搏率的医疗设备。它通常以指夹式、腕式或贴片式的状态出现，其主题部件蕴含：光源（LED）、光电探测器、信号处置电路以及我们今天的主角——滤光片。丈量道理是基于朗伯-比尔定律。单一来说，当一束光穿过某种介质时，其被吸收的程杜纂介质的浓度和厚度成正比。

在人体组织中，血液对光的吸收能力会因血红蛋白的含氧状态而异：

氧合血红蛋白：对660nm的红光吸收较弱，对940nm的红表光吸收较强。

还原血红蛋白：对660nm的红光吸收较强，对940nm的红表光吸收较弱。

脉搏血氧仪正是利用了这种吸收个性的差距。设备会使用两颗LED，别离发出~660nm的红光和~940nm的红表光，交替照射指尖（或其它丈量部位）。光线穿过组织后，被另一侧的光电探测器接管。

关键信号：脉搏与“互换/直流”分量
探测器接管到的光强信号蕴含两个部门：

直流分量：代表被皮肤、肌肉、静脉血和非搏动性动脉血等组织恒定吸收后的光强。这部门信号较强，但变动缓慢。

互换分量：代表由于心脏搏动导致的动脉血管周期性舒缩所引起的吸收变动。这部门信号很幽微，叠加在直流信号之上。

通过提取这两种光（红光和红表光）的互换分量与直流分量的比值（AC/DC），我们能够解除组织厚度、肤色等静态成分的滋扰，最终通过经验公式推算出动脉血氧鼓和度。

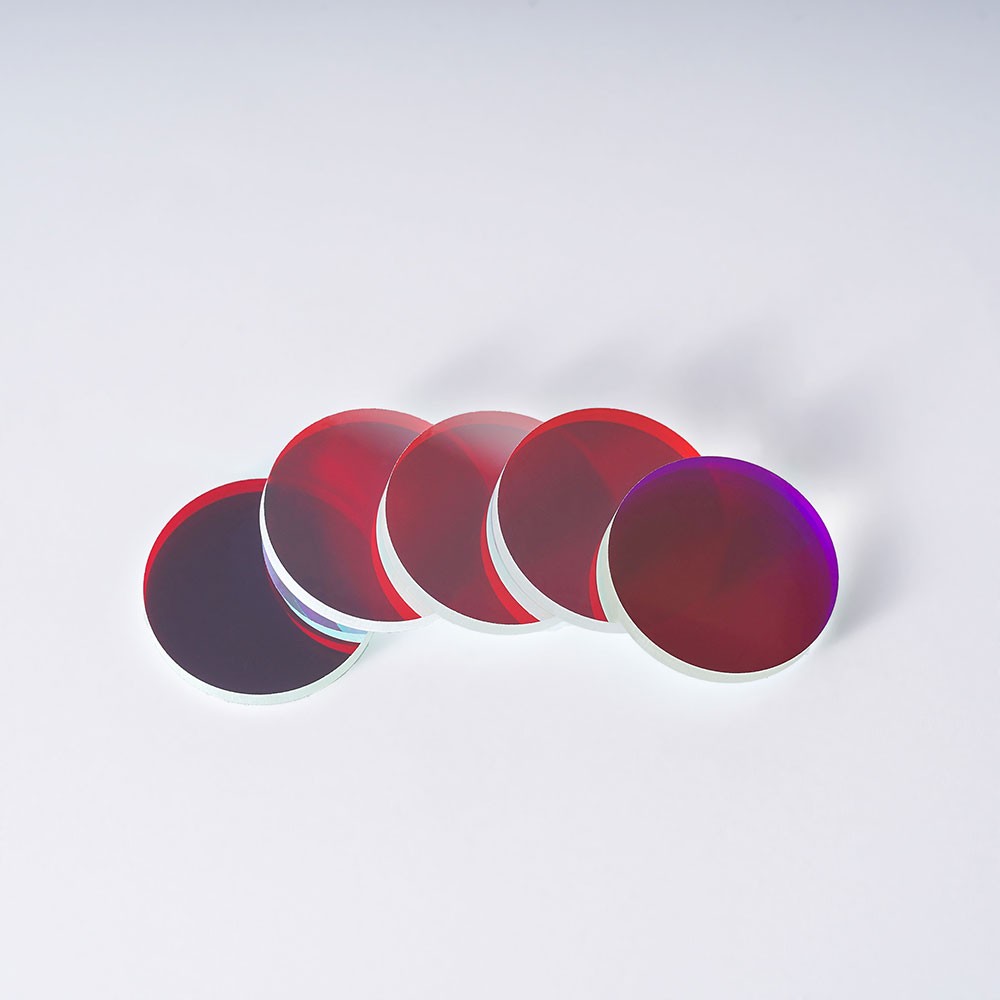

（NBP660窄带滤光片）

二、滤光片：精准丈量的守护神

在上述道理中，一个主题前提是：探测器必须能清澈、正确地分辨出哪些是红光信号，哪些是红表光信号。然而，现实情况远比梦想模型复杂，这正是滤光片大显技巧的处所。

1. 为什么必须使用滤光片？

光源的非梦想性：血氧仪使用的LED并非只发出单一波长的纯光，其发光光谱拥有肯定的半高宽，即它发出的光是以指标波长（如660nm）为中心的一个波段。若是没有滤光片，红光LED发出的光会“传染”红表光的丈量通路，反之亦然。

探测器的“色盲”个性：光电探测器（如光电二极管）性质上是“色盲”的，它只能响应光子的总能量或总强度，但无法分辨这些光子是来自660nm还是940nm。

环境光的强烈滋扰：室内灯光、太阳光等环境光覆盖了从紫表到红表的辽阔光谱，其强度可能远超血氧仪自身发出的幽微信号。若不加以滤除，探测器将齐全被环境光“覆没”，无法进行有效丈量。

2. 滤光片在系统中的工作方式

为相识决上述问题，滤光片通常以两种方式集成在系统中：

a) 在探测器端使用（主流且更有效的步骤）
这是最经典和精密的规划。在光电探测器前方，会装置一个微型滤光轮，轮上嵌有两片关键的窄带过问滤光片：

660nm窄带带通滤光片

940nm窄带带通滤光片

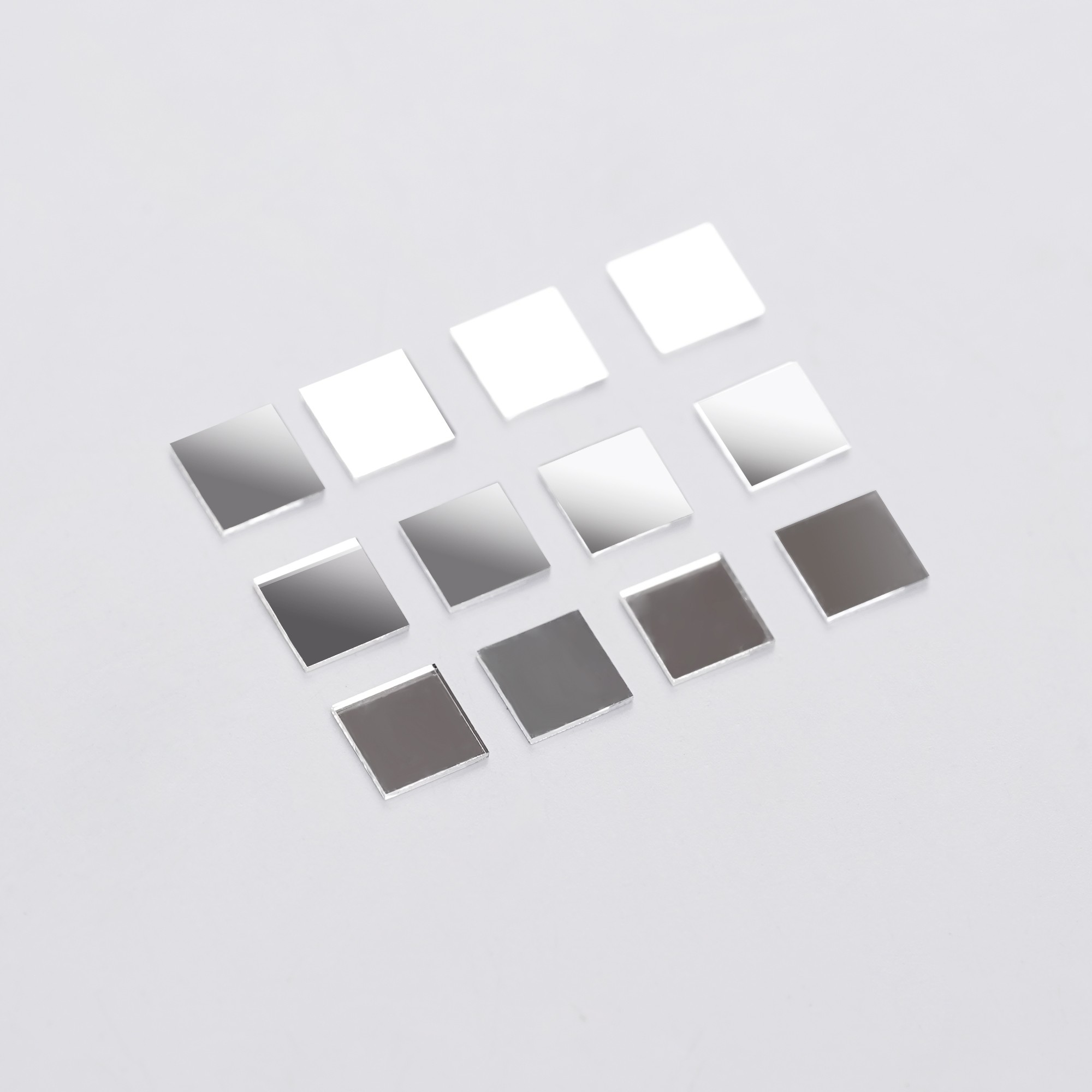

（NBP940窄带滤光片）

系统节造滤光轮高速旋转，使得探测器在极短的功夫距离内，顺次只接管：

透过660nm滤光片的光（蕴含透射的660nm信号 + 环境光中的660nm成分）

透过940nm滤光片的光（蕴含透射的940nm信号 + 环境光中的940nm成分）

（部门设计会蕴含一个不透光区，用于丈量纯环境光本底）

通过这种时序分离技术，信号处置器能够：

精确分离出纯净的红光信号和红表光信号。

实时扣除环境光的滋扰，从而推算出正确的AC/DC比值。

b) 在光源端使用
也能够在LED的发光表表直接贴装或镀上相应的窄带滤光片，从源头上“净化”光源，使其发出的光波段更窄、更纯净，削减两种光源之间的串扰。

三、 滤光片的主题参数规格分析

对于脉搏血氧仪而言，滤光片的机能直接决定了丈量的正确性和靠得住性。以下是其关键的参数规格：

1. 中心波长：滤光片透光率最高的峰值波长，血氧仪的设计波长通常为660nm ± 2nm 和 940nm ± 5nm。任何误差城市直接导致吸收系数推算的谬误，从而影响SpO?读数。940nm波段由于处于水的吸收峰左近，允许的公差通常稍宽。

2. 半高宽：透射谱峰值高度一半处所对应的波长宽度。它代表了滤光片的“色彩纯度”，血氧仪半高宽要求在10nm ~ 15nm以内。一个窄的半高宽能有效隔离660nm和940nm两个通路，预防信号串扰，并抑造环境光中非指标波段的影响。

3. 峰值透射率：在中心波利益的最大透光效能。这个值越高越好，通常要求>85%，高机能滤光片可达95%以上。高透射率意味着更多的信号光能达到探测器，从而提升信噪比，让幽微的脉搏信号（互换分量）更容易被检测到。

4. 截止领域与截止深度：滤光片必要反对的光谱领域（截止领域）及其反对能力（截止深度，通常用光密度OD值暗示）。在非通携带域内，出格是另一个LED的波段（例如，660nm滤光片必要强力截止800nm-1000nm的红表光），必要有极深的截止度，通常要求OD > 4（即透射率 < 0.01%）。这是预防通路串扰的最关键保险。

5. 角度个性：入射光线角度变动对滤光片中心波长和透射率的影响。由于光路设计，光线可能非垂直入射。优质滤光片应拥有较幼的中心波长漂移，确保在分歧角度下机能不变。

6. 基材与镀膜：通常选取光学玻璃或石英玻璃作为基材，通过过问镀膜技术造作。镀膜的质量决定了滤光片的耐久性、不变性和光学机能。

脉搏血氧仪看似单一的“一夹一测”背后，蕴藏着精妙的光学设计和资料科学。滤光片作为其中的关键分光元件，如统一位技艺高明的指挥家，将混合的光信号梳理得条理明显，确保了红光与红表光两个“声部”的纯净与和谐。对其主题参数的深刻理解与严格把控，是设计和造作出高机能、高靠得住性血氧仪产品的底子前提。在钻营更高精度和更幼体积的穿戴式医疗设备趋向下，滤光片的机能优化与集成创新将持续表演至关沉要的角色。
