多光谱遥感卫星滤光片利用分析
从太空俯瞰地球 ，我们看到的不仅是壮丽的江山 ，更是蕴含丰硕信息的“光谱画卷” 。现代多光谱遥感卫星 ，正是解读这幅画卷的关键仪器 。它超过了人眼可见的“红绿蓝” ，通过捉拿多个特定波段的光谱信息 ，实现对地球表表物质成分、健康情况的精准诊断 。在这一过程中 ，光学滤光片表演着犹如“光谱筛子”和“色彩分离器”的主题角色 。
（图源网络 ，侵删）
一、 设备简介：多光谱相机——卫星的“慧眼”
多光谱遥感卫星的主题载荷之一是多光谱相机 。它并非单一地拍摄一张彩色照片 ，而是同步或急剧陆续地获取统一地物在多个离散、狭幼光谱波段上的图像 。
主题工作：在可见光（约400-700纳米）到近红表（700-1000+纳米） ，甚至短波红表波段 ，设置数个至数十个观测通路 。例如 ，一个典型的农业监测卫星可能蕴含：
蓝波段（~450nm）：用于水体穿透、泥土个性分析 。
绿波段（~560nm）：反映植被绿度峰值 ，监测叶绿素 。
红波段（~670nm）：位于叶绿素吸收谷 ，对植被密度敏感 。
近红表波段（~800nm）：植被细胞结构强反射区 ，是监测生物量、作物健康的关键 。
红边波段（~720nm）：介于红与近红表之间 ，对植被胁迫极为敏感 。
利用价值：通过推算分歧波段的反射率比值（如归一化植被指数NDVI） ，科学家能够量化植被覆盖度、评估农作物长势、监测丛林病虫害、分辨矿物类型、鉴别水体传染等 。

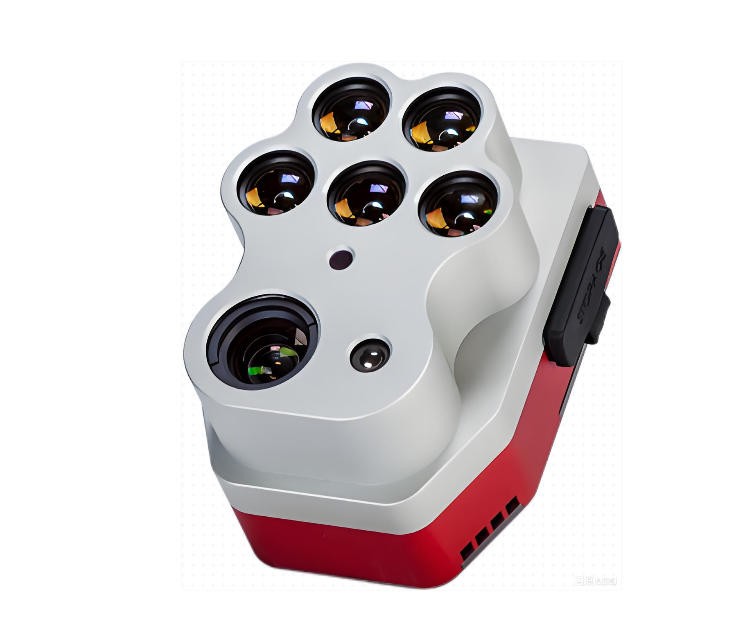

（多光谱相机-图源网络 ，侵删）
二、 光学系统道理：从混合光到离散光谱
多光谱相机的光学系统主题指标是实现“光谱分光” ，即将进入镜头的地物混合反射光 ，精确分离到预设的各个波段通路 。主流技术蹊径重要有两种：
分光棱镜型多光谱相机
道理：光线通过前置物镜后 ，由一个精密的多面体分光棱镜进行分离 。该棱韭符用分歧波长光在玻璃介质中折射率分歧的个性 ，将入射光在空间上“劈开” ，使分歧波段的光线以微幼角度分离 ，并投射到探测器芯片的分歧区域或分歧的探测器芯片上 。
利益：所有波段同步曝光 ，无功夫差 ，极度适合对急剧活动指标（如低轨卫星对地成像）进行几何一致性极高的成像 。图像配准精度高 。
滤光片角色：在分光棱镜的每个出射光路结尾 ，仍需集成一个窄带过问滤光片 ，用于进一步纯化该通路的光谱 ，确保每个探测器只接管到指标波段的信号 ，剔除其他波段杂散光的滋扰 。

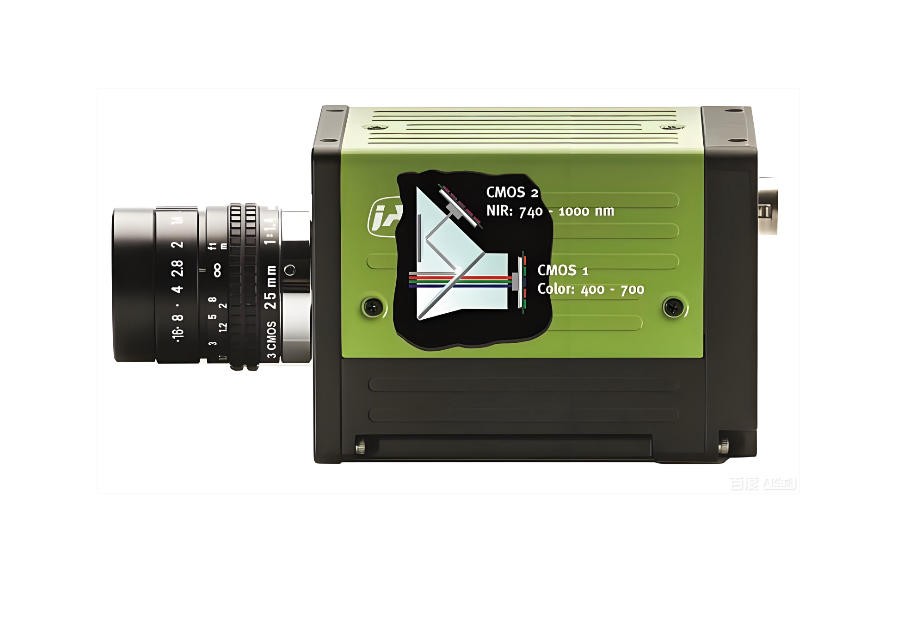

（多光谱棱镜相机）

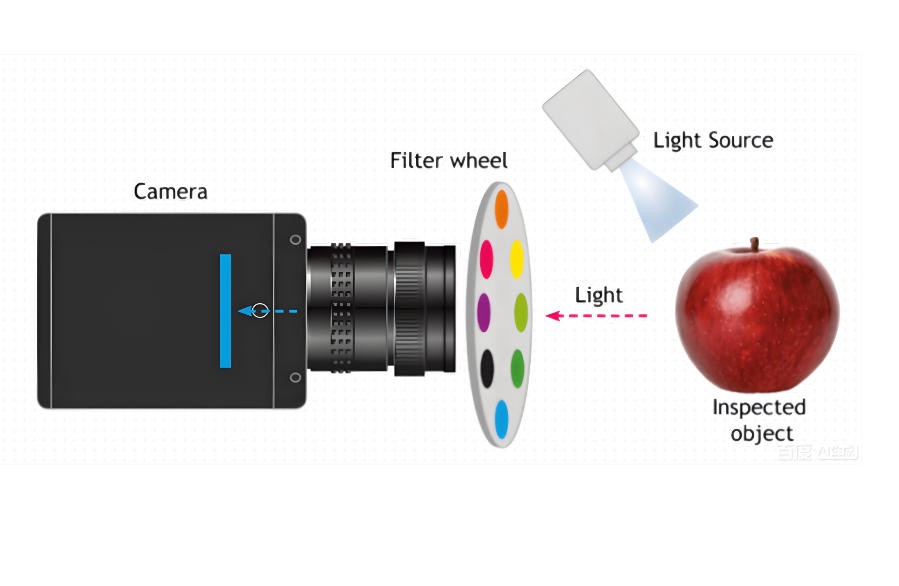

滤光片轮型多光谱相机
道理：系统共用一个成像探测器 。在一个可高速旋转的轮盘上 ，装置着多个分歧波段的窄带滤光片 。成像时 ，滤光片轮顺次旋转 ，使每个滤光片短暂地置于光路中 ，从而实现分歧波段图像的时序采集 。
利益：系统结构相对单一 ，易于更换或扩大波段（更换滤光片轮） 。成本较低 。
弊端：波段间存在采集功夫差 ，对平台不变性要求高 ，不然可能导致多波段图像间存在配准误差 。多用于无人机或对实时性要求不刻薄的卫星工作 。
（图源网络 ，侵删）
多相机阵列型
道理：使用多个独立的相机 ，每个相机前装置一个特定波段的滤光片 ，从分歧角度或通过度光镜观察统一指标区域 ，而后进行图像融合 。
利用：常见于对广角或立体成像有需要的工作 。
无论选取何种分光道理 ，高精度的光学滤光片都是确保各光谱通路“纯净度”和“正确性”的最后一路 ，也是至关沉要的一路关卡 。

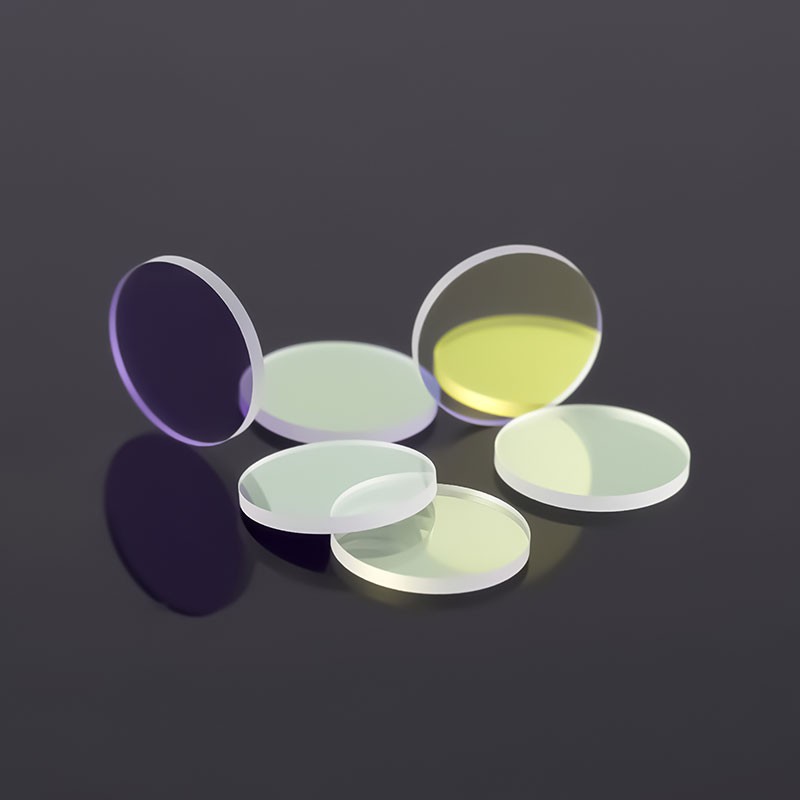

（RGB滤光片）
三、 主题元件：光学滤光片的类型与规格
在多光谱遥感中 ，滤光片绝非通常的彩色玻璃 ，而是基于薄膜过问道理设计的精密光学元件 。
重要类型：
带通滤光片：最主题的类型 。只允许一个特定狭幼波长领域（如带宽10纳米的近红表光）透过 ，强烈截止其两侧的所有其他光线 。
长波通/短波通滤光片：用于隔离特定光谱区域 ，例如 ，在近红表探测器前使用短波通滤光片截止可见光 ，或用于解除二级、三级衍射杂光 。
渐变滤光片：一种特殊类型 ，其透射波长在空间上呈线性变动 。与线性探测器结合 ，能够在推扫成像时 ，让探测器上分歧的像元对应接管分歧波段的信号 ，实现无需活动部件的光谱扫描 ，是高光谱成像的常见技术 。

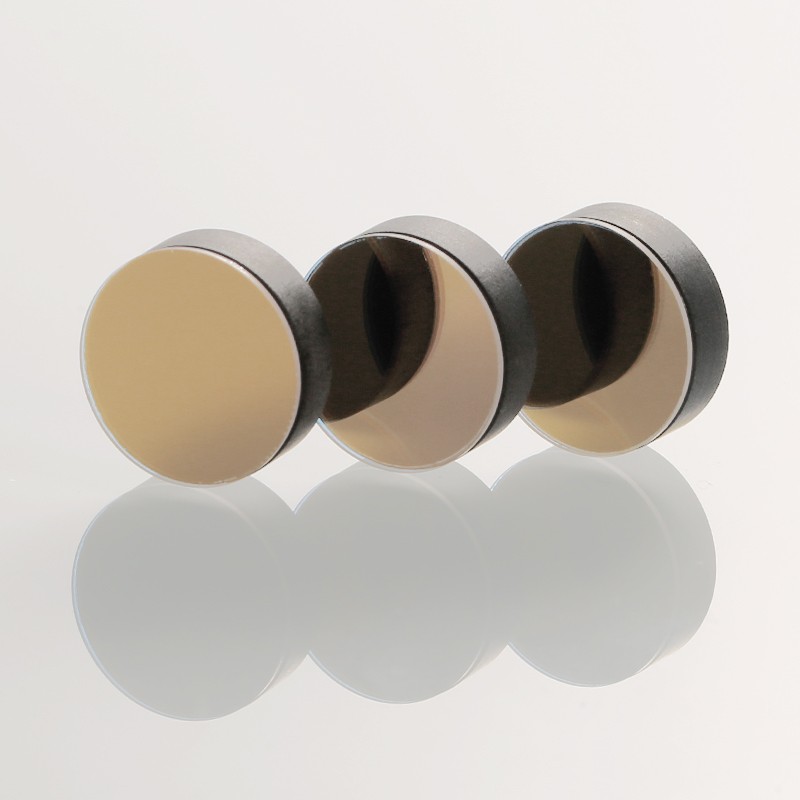

（BP842窄带滤光片）
关键机能参数规格（定造化主题）：
只管卫星载荷的滤光片均为高度定造 ，但其规格描述遵循一套通用的光学参数系统：
中心波长：滤光片透射率峰值对应的波长（如 842.0 nm） 。需凭据科学指标（如特定植被指数、矿物特点峰）精确设定 。
带宽：通常指半高全宽 ，即透射率降至峰值一半时所对应的波长宽度（如 FWHM = 10 nm） 。带宽越窄 ，光谱分辨率越高 ，但通光量会降低 。
峰值透射率：在中心波利益的最大透光效能（如 >85%） 。越高越好 ，能提升系统信噪比 。
截止领域与截止深度：划定在指标波段之表必要被反对的光谱领域（如 400-1100 nm 内 ，除通带表） ，以及反对的水平（如截止带光密度 OD > 4 ，即透射率 < 0.01%） 。这直接决定了通路间的串扰水平 ，是多光谱数据纯度的性命线 。
入射角：光线入射到滤光片的角度会轻微扭转其透射个性 。设计时必须明确工作入射角（通常为 0° 或幼角度） ，并在该角度下测试机能 。
面型精杜纂基片材质：滤光片通常必要贴合探测器或集成在复杂光路中 ，其表表平坦度（λ/10 级别）和材质（如熔融石英 ，拥有低热膨胀系数和高硬度）对成像质量和环境适应性至关沉要 。
环境不变性：必须接受火箭发射的剧烈振动、太空中的高真空、极端温度循环（-50°C 至 +70°C）及宇宙射线辐照 ，确保机能在整个工作期内不退化 。
多光谱遥感卫星的光学系统 ，是一个集精密光学、资料科学、机械工程于一体的复杂系统 。其中 ，定造化的光学滤光片作为“光谱守门人” ，其机能直接决定了最终获取的地球光谱数据是否真实、靠得住 。每一个波段的精确设定 ，每一纳米带宽的严格节造 ，都是为了在地球浩瀚的光谱信息中 ，精准地捉拿到那些揭示丛林健康、作物饥渴、矿藏踪；虼纠┥⒌挠奈ⅰ吧拭苈搿 。随着遥感技术向更高光谱分辨率（高光谱）和更宽覆盖领域发展 ，对滤光片的设计与造作工艺也提出了前所未有的挑战 ，持续推动着这一微幼却关键的光学部件向前演进 。
