荧光光纤测温系统光学镜片利用分析
荧光光纤测温技术作为一种新型的非电、高精度温度传感伎俩 ，在高压电气设备、医疗射频消融、航空航天、工业微波加热等极端与特殊环境下展示出巨大优势 。其主题在于利用荧光物质的光学个性实现温度感知 ，而将这一物理效应转化为精准电信号的关键 ，则依赖于系统内部精密的光学耦合与滤波系统 。光学镜片作为该系统的主题元件 ，其设计与选型直接决定了系统的机能极限 。

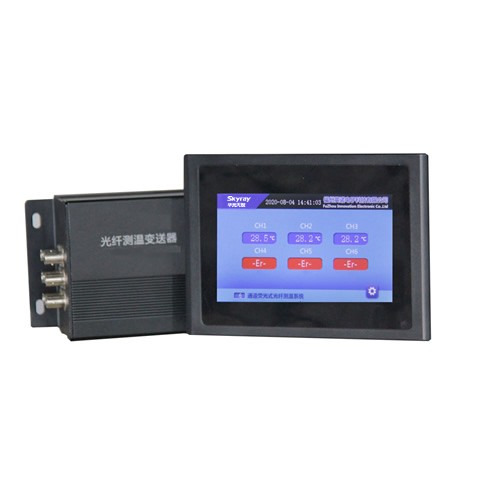

（图源网络-侵删）
一、荧光光纤测温系统利用与光学挑战简介
荧光光纤测温系统基于特定荧光资料（如稀土掺杂晶体或荧光粉）的荧光寿命与温度的强有关性进行工作 。系统工作时 ，激励光源（通常为LED或脉冲激光二极管）发出特定波长的引发光 ，通过传光光纤到达探头端的荧光资料 。荧光资料被引发后 ，发出波长更长的荧光 。该荧光信号沿原路返回 ，被光电探测器接管 。通过丈量荧光信号从引发到衰减至特定比例所经历的功夫（即荧光寿命） ，即可换算出精确的温度值 。
该系统面对的主题光学挑战在于：从壮大的引发光反射噪声中 ，提取出极其幽微的荧光信号 。返回光信号中 ，引发光反射的强度可能迸仔用荧光信号逾越3-5个数量级 。因而 ，光学子系统的设计主题是实现极高的信噪比（SNR） ，这齐全依赖于一套精密的光学镜片组合 。

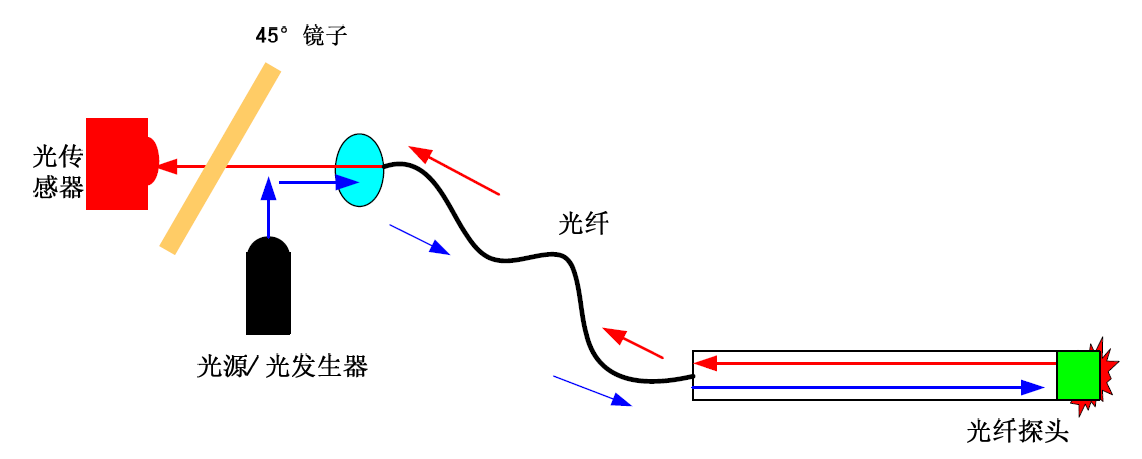

（荧光光纤测温系统道理）
二、系统内部光学子系统架构
系统的光学子系统（光路？椋┦且桓龅湫偷摹胺⑸-接管”同轴光路 ，其主题工作是：
引发光路：将光源发出的引发光高效耦合进单；蚨嗄９庀 。
光谱分离与滤波：高精度分离返回光中的引发光与荧光 ，并极致抑造噪声 。
信号接管：将纯净的荧光信号高效汇聚到光电探测器的光敏面上 。

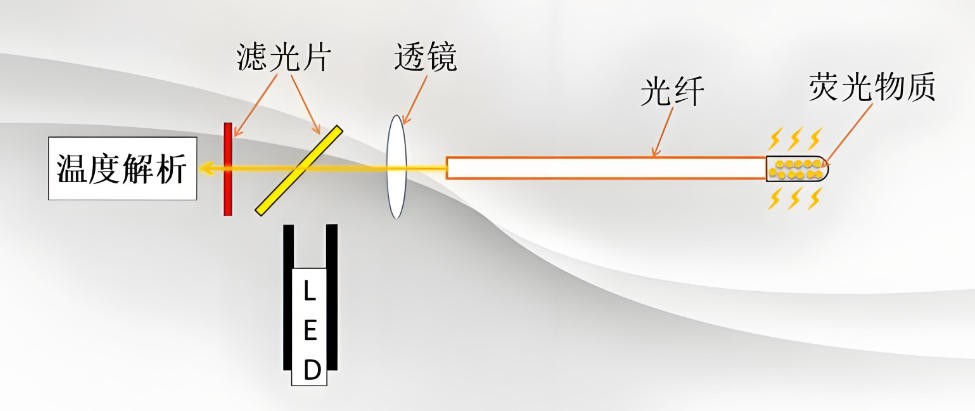

（图源英诺科技-仅供进建）
典型的实现方式是选取 “分色镜+滤波片” 组合的光学架构 ，其光路道理如图所示：引发光经透镜准直后 ，被分色镜反射转向 ，经另一透镜聚焦进入光纤；返回的混合光被准直后射向分色镜 ，引发光被反射回光源方向 ，而荧光则透射 ，再经一个窄带滤光片过滤后 ，最终被透镜聚焦至探测器 。

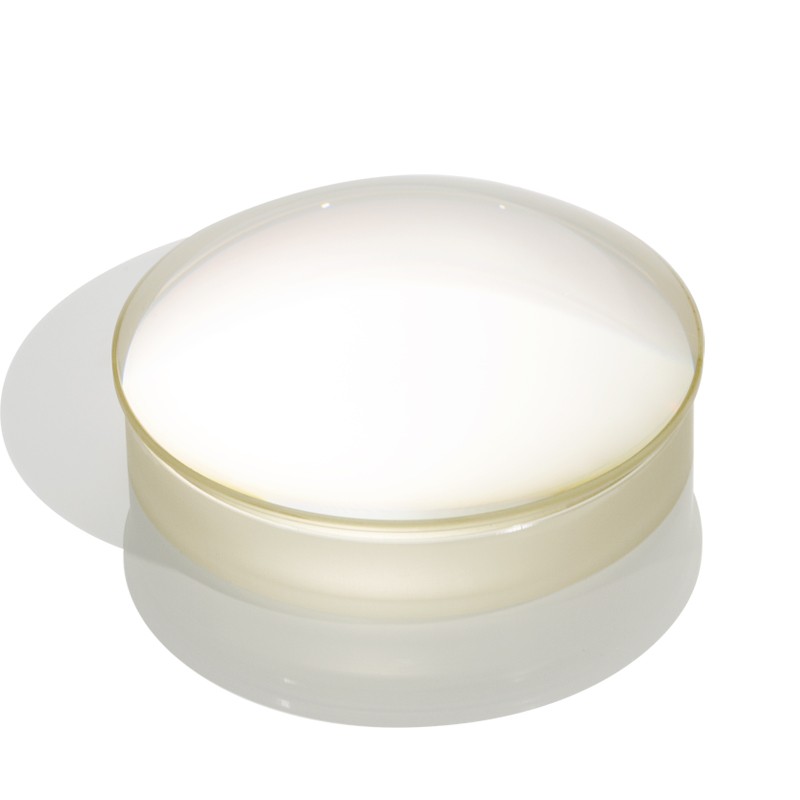

（聚焦透镜）
三、关键光学镜片类型与参数分析
为实现上述职能 ，系统中利用以下几类关键光学镜片 ，其参数选择需与荧光物质的特点波长严格匹配 。以下以两种宽泛利用的资料为例：
案例A：YAG:Cr??（铬掺杂钇铝石榴石） ，其引发峰约在 420-450nm (蓝光) ，发射峰（荧光）在 650-750nm (红光) ，寿命测温型常用 。
案例B：稀土掺杂荧光粉（如Mg?FGeO?:Mn??） ，其引发峰在 ~470nm (蓝光) ，发射峰在 ~660nm (深红光) ，强度比型常用 。
| 镜片类型 | 主题作用 | 关键参数与典型指标 (结合案例) | 对系统机能的影响 |
| 1. 聚焦/准直透镜 | 光束整形 ，实现光源-光纤、光纤-探测器间的高效耦合 。 | 数值孔径（NA）/焦距： 需与光纤NA匹配 ，常用NA=0.2-0.3的消色差透镜 。 透过波段： 需覆盖引发与荧光波段（如400-800nm） 。 表表质量： 60/40 或更好 ，削减散射 。 类型： 常选用消色差双合透镜 ，以在宽波段内校对色差 ，确保分歧波长光聚焦一致 。 | 决定光功率利用率和信号强度 。 低效耦合会直接导致信号幽微 ，信噪比基础值低 。 |
| 2. 分色镜 | 一级光谱分离 ，物理分隔引发与荧光光路 。 | 截止波长： 精准设计于引发光与荧光波长之间 。案例A可选~580nm ，案例B可选~550nm 。 反射率/透射率： 在引发波段（如450nm）反射率 >99%；在荧光波段（如660nm）透射率 >95% 。 边缘陡度： 过渡带宽越窄越好（如<50nm @ 90% to 10%） ，分离更彻底 。 入射角： 通常为45° ，设计参数以此为准 。 | 系统信噪比的第一路关卡 。 反射/透射率不及或边缘陡度差 ，会导致大量引发噪声进入探测通路 。 |
| 3. 带通滤波片 | 二级光谱过滤 ，终极滤除杂散光和残存引发光 。 | 中心波长（CWL）： 严格对准荧光峰值 ，案例A可选690nm ，案例B可选660nm 。 带宽（FWHM）： 典型为10-40nm 。窄带宽（如10nm）抑造噪声能力极强 ，但会损失部门荧光信号；需凭据荧光光谱宽度衡量 。 峰值透射率： >90% （在CWL处） 。 反对深度（OD值）： 在引发波段（如450nm）及以表 ，OD > 6 （即透射率<10??） 是高端系统的根基要求 。 入射角效应： 0°入射设计 ，角度误差会引起CWL蓝移 。 | 决定最终信噪比的主题 。 高OD值能险些齐全“杀死”残存引发噪声 ，是探测幽微荧光的关键 。 |
| 4. 自聚焦透镜（可 。 | 代替传统透镜 ，实现微型化、一体化光纤耦合 。 | 节距（Pitch）： 常用0.25P用于准直 。 工作波长： 需覆盖系统所用波段 。 | 简化组装 ，提高一致性 ，常用于对体积敏感的贸易化？橹 。 |

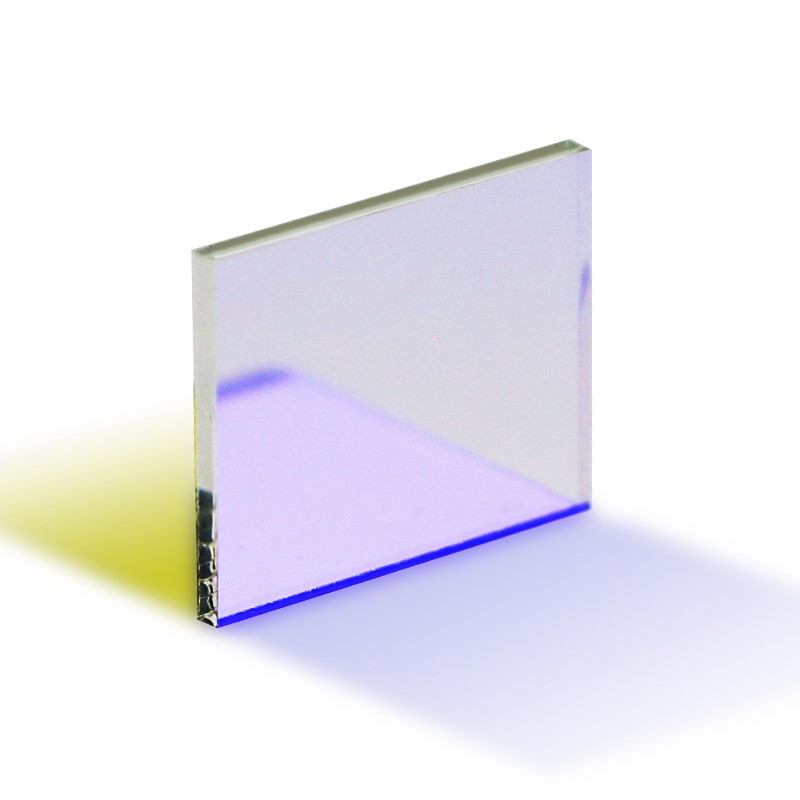

（透蓝绿反红二向色镜）
四、光学镜片协同作用与系统级机能关联
这些镜片组成一个精密的信号处置链：
能量链：透镜的耦合效能决定了信号的“起点”高度 。分色镜和滤波片的峰值透射率共同组成信号通路的“透过率乘积” ，直接衰减有效信号强度 。
噪声抑造链：分色镜掌管反对 >95% 的引发光反射噪声 。带通滤波片则掌管将渣滓噪声再衰减 10?倍（OD6） 以上 。两者的组合光学密度（OD值可近似相加）决定了系统抑造引发光噪声的总能力 ，是衡量光学设计曲直的最关键指标 。
不变性关联：所有镜片的参数（尤其是分色镜的截止波长和滤波片的CWL）均拥有温度系数 。高品质的系统会选用温度系数低（如<0.01 nm/°C）的镀膜产品 ，或通过软件算法进行温度赔偿 ，以确连结久工作不变性 。

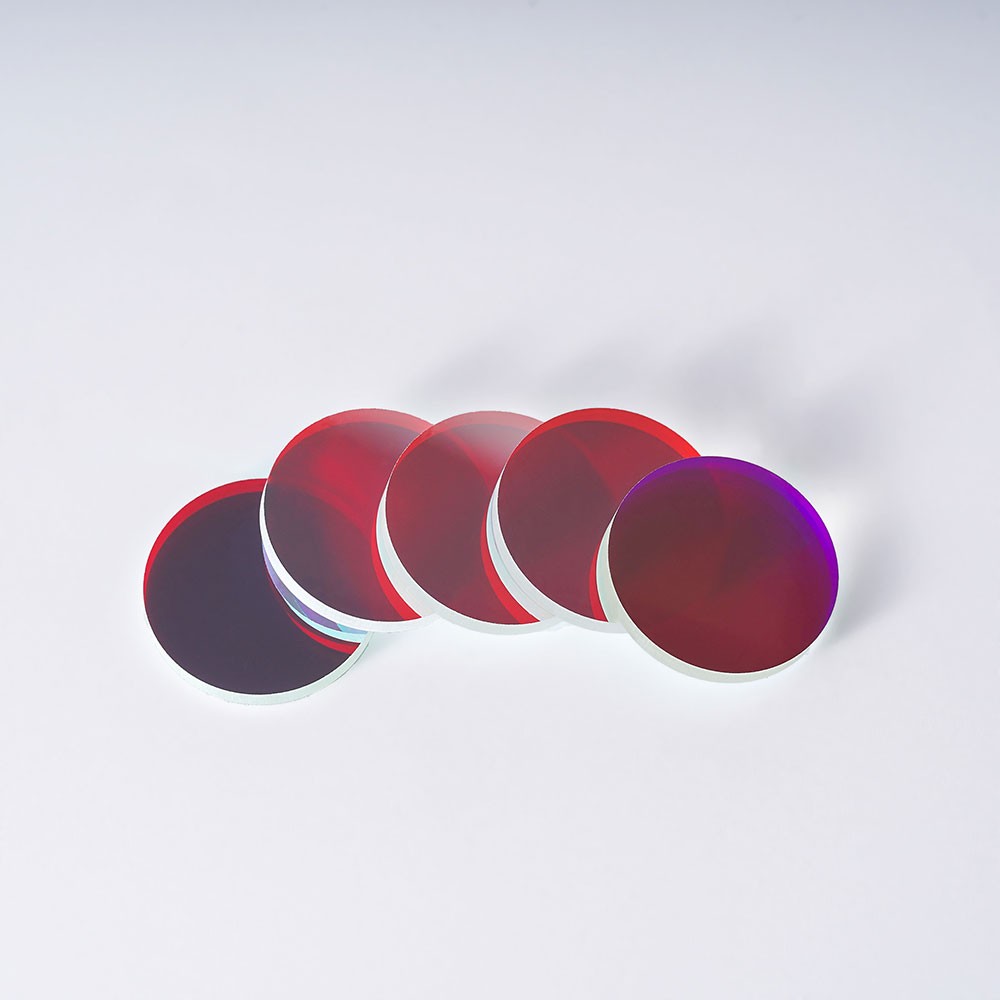

（NBP660窄带滤光片）
总结
荧光光纤测温系统的机能绝非仅由电子电路和算法决定 ，其光学镜片子系统是塑造其主题丈量能力的物理基石 。从聚焦透镜的宽带消色差设计 ，到分色镜基于特定荧光物质谱线（如450nm/660nm）的精准截断 ，再到带通滤波片以极窄带宽（如660±10nm）和超高阻带深度（OD>6）实现的终极净化 ，每一步都要求对光学参数进行严格把控 。
未来 ，随着荧光新资料向近红表波段发展 ，以及系统对更高信噪比、更幼体积的需要 ，光学镜片将向着超窄带、超陡边、低温度敏感性与微型化集成的方向演进 。深刻理解并精确量化这些光学元件的参数及其相互作用 ，是设计下一代高机能、高靠得住性荧光光纤测温系统的必经之路 。
