滤光片作为一类精密光学元件，在摄影、机械视觉、生物医疗、荧光分析以及光纤通讯等多多领域拥有宽泛利用。其主题职能在于实现对特定波段光波的选择性透过或截止。钻研批注，滤光片的最终机能，超过90%取决于其加工过程中的工艺节造水平。本文旨在深刻探求以真空镀膜技术为主的过问滤光片在加工过程中，对制品机能起决定性作用的关键工艺参数，系统分析其影响机理，并为工艺优化提供理论凭据。

滤光片的造作是一项跨学科的精密工程，涵盖薄膜光学、真空技术、热力学以及精密机械加工等多个领域。无论是硬质镀膜的带通滤光片，还是传统的吸收型玻璃滤光片，其齐全工艺流程均蕴含基板筹备、镀膜（或染色）、胶合、切割及检测等环节。在此过程中，任一参数的微幼漂移，均可能导致中心波长偏移、透过率降落或环境不变性劣化，从而直接影响产品的合格判定。

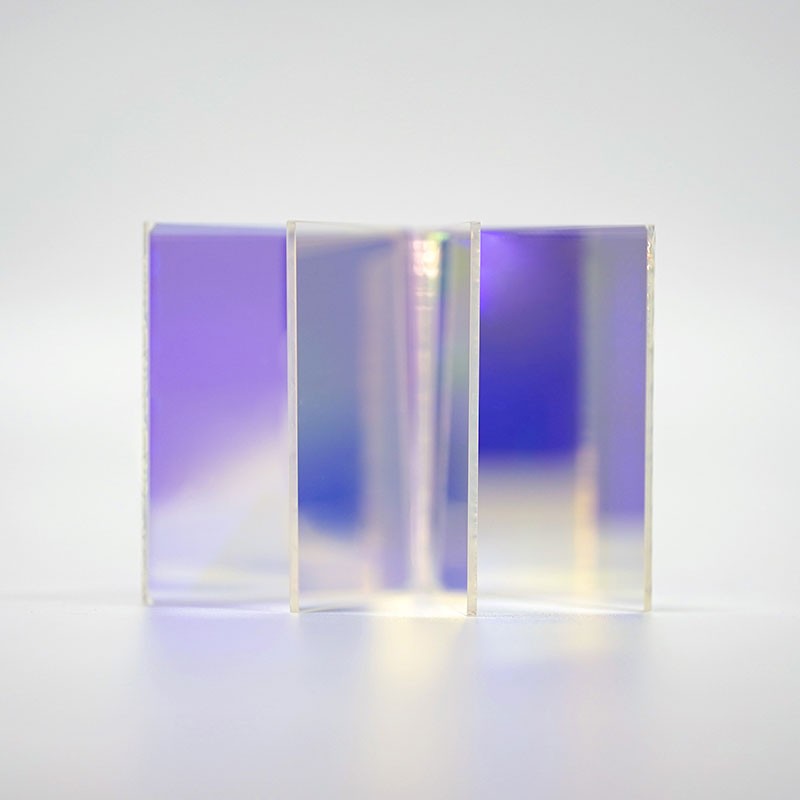

（NBP470窄带滤光片）

一、薄膜沉积阶段：决定光谱机能的“心脏参数”

对于当前主流的过问滤光片（如窄带滤光片），薄膜沉积是最为主题的工序。在此阶段，以下几个参数阐扬着决定性作用：

1. 膜层资料的光学常数（折射率n)与消光系数k)）

膜层折射率直接决定膜系设计的可实现水平。若现实镀膜中资料的折射率偏离设计值，将导致光谱曲线产生漂移（蓝移或红移），或使波纹对比度降落。关键影响成分蕴含：

资料纯度：纯度不及会增长吸收（k值增大），降低峰值透过率。

堆积密度：蒸发或溅射工艺的差距会导致薄膜形成疏松的微观结构（如柱状结构），从而降低折射率。以TiO2为例，在分歧氧分压前提下，其折射率可在2.2至2.5领域内颠簸。

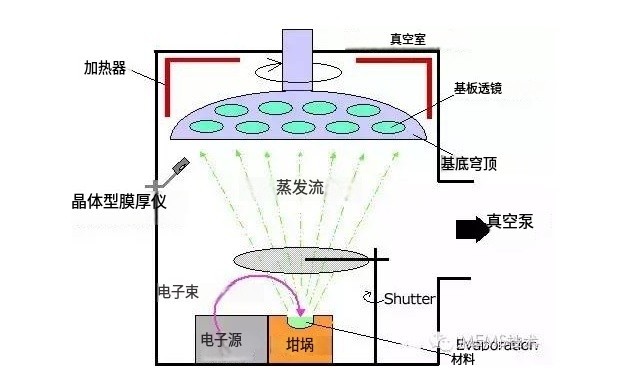

（电子束热蒸发镀膜）

2. 膜厚监控精度（物理厚杜纂光学厚度）

过问滤光片的工作道理基于光的过问效应。膜层的光学厚度（即折射率n与物理厚度d的乘积，nd）必须精确节造在指标波长的λ/4或λ/2整数倍左近。厚度误差是导致中心波长偏移的最直接原因。重要的监控方式蕴含：

晶控法（石英晶体振荡法）：监控物理厚度，合用于对厚度敏感但对波长漂移容忍度较高的长波通或短波通滤光片。对于窄带滤光片，单纯依赖晶控法往往精度不及。

光控法（光电极值法/波长监控法）：监控光学厚度，是造作窄带滤光片的黄金尺度。光控信号的相位变动可实时反映光学厚度的状态。监控波长的选择、监控片的清洁度以及光信号的不变性，是决定成败的关键成分。

3. 基板温度

基板温度对薄膜的微观结构、附着力以及残存应力均有显著影响。具体阐发为：

温度过低：薄膜堆积密度低，结构疏松，导致折射率偏低且不不变。薄膜易吸收水汽，使光谱在使用过程中产生红移。

温度过高：可能引入过大的张应力，导致膜层开裂，或对某些红表资料（如Ge、Si）造成机能危险。同时，高温可能引发膜层资料之间的扩散。

节造要求方面，通常需将温度颠簸节造在±2℃以内，以确保批次内和批次间的一致性。

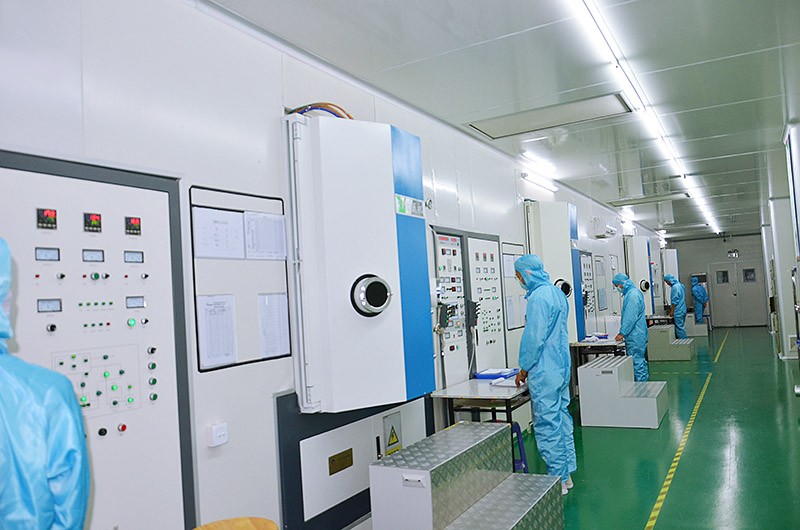

（光学镀膜机）

4. 沉积速度与空气节造

沉积速度影响薄膜的均匀性、缺点密度以及化合物薄膜的化学计量比。具体阐发为：

速度颠簸：沉积速度忽快忽慢会导致膜层结构分层或折射率不均匀。

氧分压/氮分压：在反映溅射（如镀造SiO2、Si3N4、Ta2O5）过程中，反映气体的分压决定了薄膜是否充分反映。分压过低，薄膜可能出现金属态或亚氧化态，吸收严沉；分压过高，可能导致靶材“中毒”，速度骤降，产生电弧，喷溅颗粒形成膜上瑕疵（如针孔或结节）。

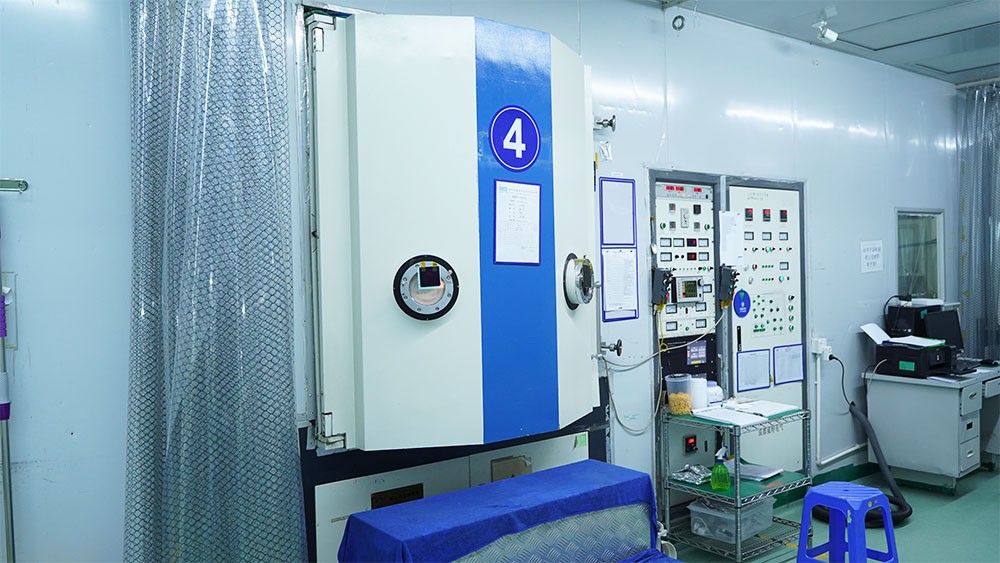

（镀膜机）

二、前处置阶段：决定膜层牢固度的“根基参数”

1. 基板清洁度

光学薄膜的附着力依赖于物理吸拥戴化学键合。若基板表表存在油污、指印、尘埃或残留抛光粉，轻则导致膜层附着力降落（脱膜），沉则导致镀膜后直接出现“膜瘤”或针孔。工艺上需选取超声波洗濯（配相宜当洗濯剂）、离子束轰击或等离子体洗濯。洗濯后的基板表表能（达因值）检测是判断清洁度的关键指标。

2. 离子源轰击参数

现代精密镀膜通常建设离子源（如考夫曼、APS等）进行轰击，其具体阐发蕴含：

能量与束流：轰击能够清洁基板，同时为沉积原子提供迁徙能，使膜层更为致密（从而折射率更靠近块材）。

参数不当：能量过高会刻蚀基板表表，造成危险或温升过快；能量过低则无法实现致密化成效，导致膜层结构疏松。

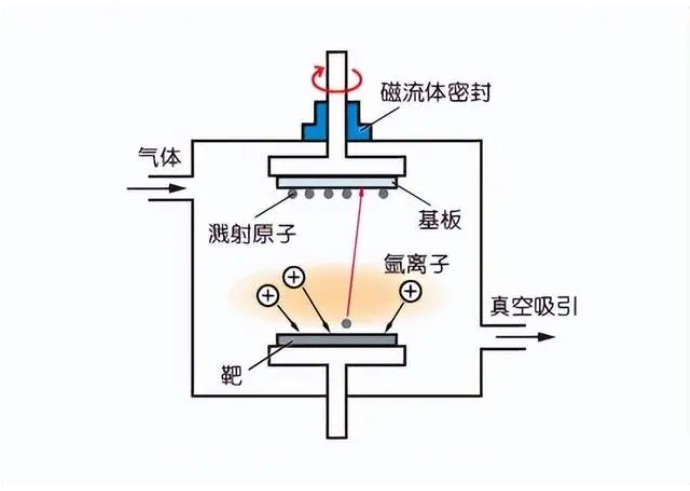

（磁控溅射镀膜）

三、后处置与组装阶段：决定制品率的“保险参数”

1. 退火工艺

镀膜实现后，薄膜内部存在残存应力。适当的真空退火或大气退火能够开释应力，不变薄膜的微观结构。对于窄带滤光片，退火会导致微幼的光谱漂移（通常为红移），因而需将退火工艺固化，并在膜系设计中预赔偿这一漂移量。

2. 切割与划片参数

在大基板上镀造实现后，需切割成单个幼片。关键点蕴含：

切割速杜纂刀轮压力：参数不当会导致崩边。崩边不仅影响表观，更严沉的是会从边缘产生裂纹，延长至膜层内部，导致有效孔径缩幼或持久靠得住性降落。

切割冷却液：若冷却不及，部门高温可能导致边缘膜层烧蚀或脱落。

3. 胶合工艺（合用于复合滤光片）

为；つげ慊蚴迪痔囟ㄖ澳埽ㄈ绶止猓，有时需将两片滤光片用光学胶胶合。关键点蕴含：

胶水折射率匹配：胶水固化后的折射率需与基底或膜层匹配，不然会在胶合界面引入新的反射损失。

气泡与颗＝谠欤航翰阒械钠莼虺景？帕；嶂苯釉斐晒馍⑸，导致滤光片报废。固化温度曲线节造不当也会引发胶层应力双折射。

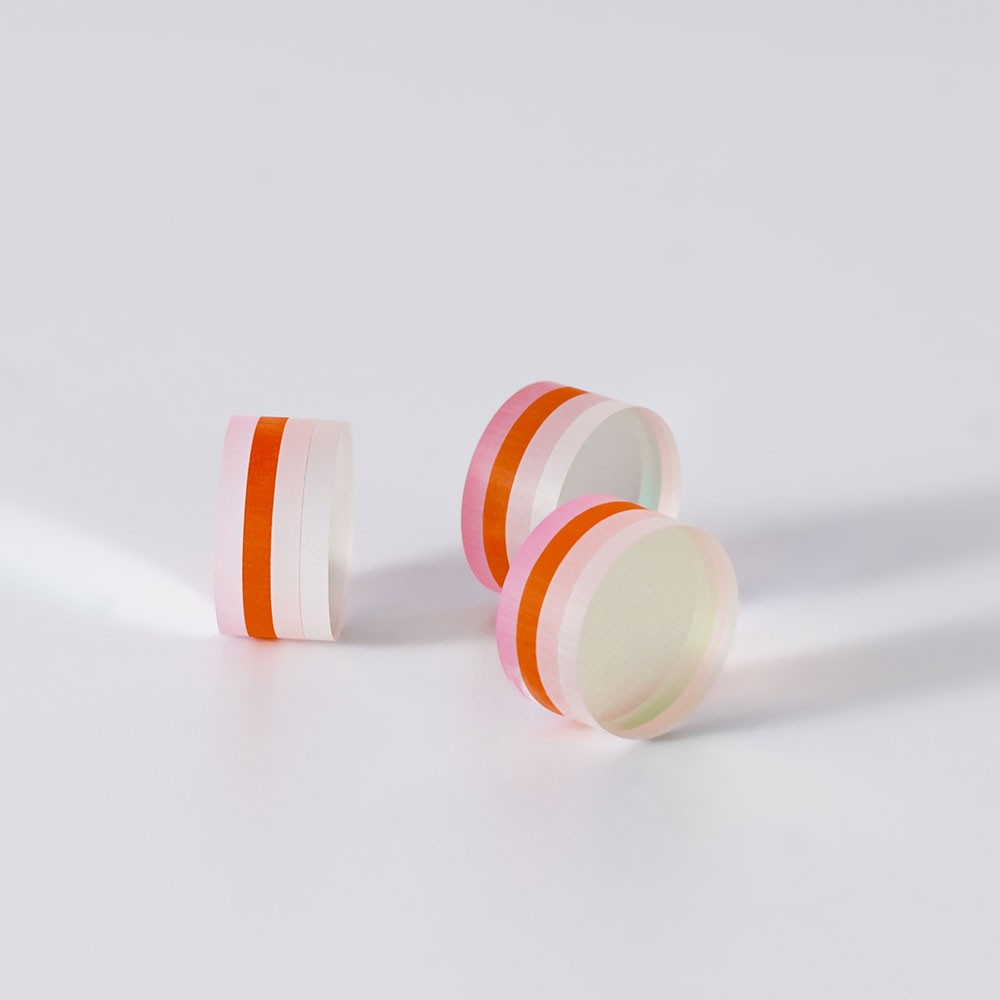

（光学胶合窄带NBP630滤光片）

四、检测与判定：光谱分析参数

加工实现后，检测参数的设置也反向影响着对产品“成败”的判定：

带宽与截止深度：必须使用高动态领域的分光光度计，正确丈量截止波段的OD值（光密度值）。若仪器活络度不及，可能将OD6（合格）误判为OD4（不合格）。

环境测试：凹凸温测试、恒温恒湿测试后的光谱漂移量，是验证加工参数是否真正最优的最终尺度。

滤光片的加工是一项系统工程，其成败并非由单一成分决定，而是“资料-设备-工艺”三角链共同作用的了局。其中：

膜厚监控决定了光谱的正确性；

基板温杜纂离子源决定了膜层的微结构不变性；

沉积速度与空气决定了薄膜的吸收损耗；

后处置的切割与胶合则决定了产品的物理状态和持久靠得住性。

现实出产中，唯有通过DOE（尝试设计）步骤对这些关键参数进行正交优化，并成立严格的SPC（统计过程节造）监控系统，能力不变造作出高机能、高良率的滤光片产品。
