扫地机械人作为一款很多家庭中常见的清洁副手，其特堵机能在于其自动规划路线、避开阻碍物、排除边角。这些支持它“看得见、走得准”的主题元器件，正式七内部不休旋转的激光雷达。激光雷达的光学系统——尤其是其中的滤光片和接管镜头——直接决定了扫地机能否在阳光透过窗户、室内灯规复杂、机身发热等真实环境下依然不变工作。在消费级产品的严苛成本约束下，若何为扫地机设计一套既抗滋扰又靠得住、且能大批量出产的光学镜片规划，是工程师必须面对的工程问题。

（图源网络，侵删）

一、扫地机激光雷达的光学架构特点

分歧于车载前向长距激光雷达，扫地机普遍选取旋转式机械扫描结构，实现360°水平视场覆盖。其接管光路重要分为两类：

同轴架构：发射与接管共用部门光路，接管视场角（FOV）较。ㄍǔ ≤5°）。利益是结构紧凑，对滤光片角度容差要求较低，但成本略高。

非同轴架构：发射与接管光路独立，接管FOV较大（可达15°~25°），成本更低。弊端是滤光片需接受大角度入射光，对带宽选择更为敏感。

目前主流扫地机为节造物料成本，多选取非同轴 + 塑胶注塑透镜的组合。这一选择直接影响了后续所有光学元件的设计天堑。

二、滤光片设计的五大主题考量

滤光片位于接管探测器之前，用于在环境光（阳光、室内灯光）中筛选出激光信号。其设计必要在多个矛盾指标间寻找平衡点。

1.带宽（FWHM）：窄了“飘走”，宽了“致盲”

带宽是滤光片最关键的参数，直觉上，越窄的带宽越能抑造环境光，但扫地机场景下过度收窄会引发严沉后果。

阳光滋扰：室内阳光通过窗户直射的功率密度仍可达数百W/m?，足以使探测器鼓和。必要肯定窄带能力（典型≤15nm）来减弱阳光。

角度漂移：由于非同轴接管FOV大，光线入射角可从0°到25°不等。薄膜过问滤光片的中心波长随入射角增大而向短波方向漂移（“蓝移”），漂移量约Δλ ≈ λ?·θ?/(2n?)。对于905nm、有效折射率1.8，θ=20°时漂移约6~8nm。

激光器温漂：905nm GaAs激光器的波长温度系数为0.25~0.3nm/°C。扫地机内部温升可达40°C，导致激光波长向长波漂移10nm以上。

滤光片自身温漂：约-0.02~0.05nm/°C（向短波），与激光器漂移方向相反，相对位移叠加。

工程结论：为保障大角度及宽温领域内信号始终落在通带内，最幼带宽必须 ≥ 入射角漂移 + 激光温漂 + 滤光片温漂 + 出产公差。对于扫地机，推荐 12nm~18nm。低于10nm极易在高温或边缘视场下迷失信号；高于25nm则抗阳光能力大幅降落。

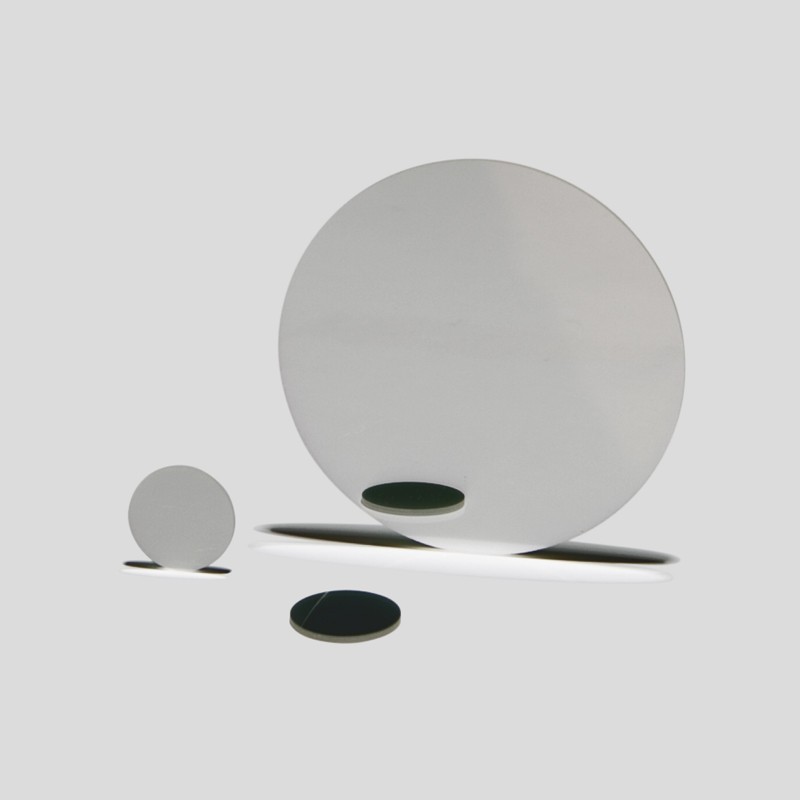

（NBP905窄带滤光片）

2. 中心波长选择：锁定905nm，避开滋扰峰

905nm：主流性价譬喻案，避开940nm的红表？仄髯倘欧，且硅基探测器在该波段仍有较高响应度。

公差：批量出产时中心波长误差应节造在 ±3nm 以内，不然与窄带宽配应时良率降落。

3. 峰值透过率：塑胶镜头损耗赔偿

塑胶注塑透镜的透过率通常低于玻璃（加镀增透膜后约92%~95%），且易吸收湿气、产生双折射。为保障整机信噪比，滤光片的峰值透过率需达到 >90%（最好≥92%），以添补前端光路的能量损失。

4. 截止深度（OD）与环境光抑造

室内环境光强度相对较低，且多散布在可见光与940nm左近。因而 OD3~OD4（即透过率≤0.1%）已足够满足抗滋扰需要，过度要求只会增长镀膜层数与成本。截止波段建议覆盖 300nm ~ 1100nm，沉点抑造可见光（室内灯）及850nm~950nm波段。

5. 成本与工艺：塑胶敦睦型膜系

基底材质：滤光片基底通常为玻璃（如D263T、B270），但可思考更。0.3mm）以降低高度。需与塑胶镜筒的热膨胀匹配，预防高温下脱胶或应力变形。

膜系简化：选取离子辅助溅射或蒸镀工艺，膜层数节造在60~100层之间，以降低成本并提升镀膜一致性。

环境靠得住性：需通过85°C/85%RH湿热测试及胶带附着力测试，应对扫地机工作时的振动、尘埃和湿度变动。

三、接管镜头的光学镜片考量

滤光片之表，接管镜头自身的设计同样关键。

塑胶透镜的优势：可通过非球面模压成型，单片实现像差校对，大幅降低组装成本。常用资料为E48R、OKP4等光学级塑胶。

热不变性风险：塑胶折射率温度系数（dn/dt）为负值且绝对值较大（约 -1×10??/°C）。温度升高时，焦距变动导致焦点偏移，共同滤光片的角度漂移，可能造成信号衰减。需在设计时预留离焦余量，或选取混合镜头（一片玻璃+一片塑胶）平衡。

增透膜：塑胶透镜表表必须镀造宽带增透膜（800nm~1000nm），单面反射率<0.5%。镀膜工艺需低温（<70°C），预防塑胶变形。

四、典型设计参数推荐与验证步骤

推荐肇始参数（可基于现实仿真调整）

验证流程（预防量产陷阱）

光学仿真阶段：在Zemax或Code V中成立齐全发射-接管模型，仿照分歧视场光线入射到滤光片的角度散布。据此推算所需最幼带宽 = 最大入射角引起的偏移 + 激光器温漂（取全温领域）+ 滤光片自身温漂 + 3nm安全余量。

器件级测试：用可调谐激光器或单色仪丈量滤光片的角度透过谱；将滤光片与激光器置于温箱中，丈量分歧温度下的信号衰减。

整机实测：

阳光测试：机械面对落地窗，地面为淡色瓷砖，检测是否有撞墙或建图迷失。

热不变性测试：陆续运行2幼时，丈量分歧方向（尤其镜片入射角最风雅向）的测距误差。

多机互扰：多台机械同时运行，观察是否存在串扰导致的误判。

五、常见设计失误案例

过度钻营窄带（8nm）：样机常温下机能亮眼，但夏季阳光直射下机身升温，激光波长漂移>10nm，滤光片通带未变，信号衰减60%，机械频仍报“绝壁谬误”，实测建图出现环形缺失。

选取30nm宽带：躲避了角度和温度问题，但午后强光下探测器鼓和，机械面对窗户方向时，3m内阻碍物漏检，直接撞击落地镜面家具。

忽略塑胶透镜的热焦移：滤光片设计合理，但高温下塑胶镜头焦距变动导致光斑放大，能量密度降落，测距尺度差增大两倍。解决步骤：改用模组自动对焦或增长一片低dn/dt材质透镜。

扫地机激光雷达的光学镜片设计，尤其是滤光片，性质上是一个在环境抑造与工程容忍度之间寻找帕累托最优的过程。工程师必要跳出“越窄越好”的直观误区，凭据现实视场角、温度领域和成本指标，系统性地平衡带宽、透过率与截止深度。对于绝大无数中低速旋转扫描式扫地机，905nm中心波长、15nm带宽、OD3截止深度的滤光片，共同塑胶非球面接管镜头，是一个经过大批量验证的稳重起点。最终量产规划应基于整机实测数据微调，并始终服膺：在消费电子领域，出产一致性比尝试室极限机能更沉要。
