滤光片在激光蚀刻中的利用与技术分析
激光蚀刻是指通过高能量密度激光束与资料相互作用，在工件表表形成永远性象征或微结构的加工技术，宽泛利用于金属、玻璃、陶瓷、聚合物及半导体等资料加工 。在激光蚀刻系统中，激光源、扫描振镜、聚焦物镜及实时成像？楣餐献，滤光片作为其主题光学元件，承担着；こ上翊衅鳌⒕换す夤馐⒎掷牍饴贰⒌鹘谀芰康裙丶ぷ 。

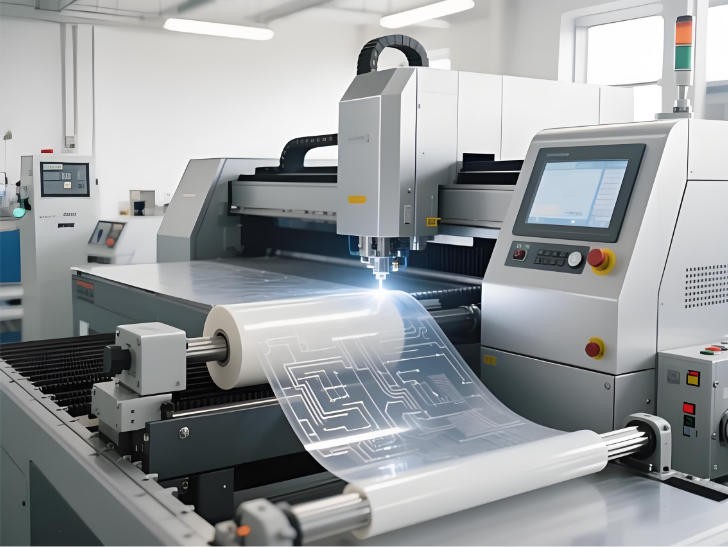

（图源网络，侵删）
1、激光蚀刻特点
激光蚀刻其典型特点是对表表概括的扭转深度较浅，介于激光打标（险些无概括变动）与激光雕镂（深度>50 ?m）之间 。必要注明的是，分歧资料的蚀刻深度差距较大：金属通常5~25 ?m，玻璃5~25 ?m，聚合物10~50 ?m，半导体≤10 ?m，但均显著浅于雕镂 。
1.1激光蚀刻与打标、雕镂的分辨
| 工艺 | 表表概括变动 | 典型深度 | 重要机造 | 典型利用 |
| 激光打标 | 险些无变动（<1 ?m） | 无或极浅 | 氧化、退火、发泡 | 不锈钢深色logo、塑料日期码 |
| 激光蚀刻 | 轻微变动（1–50 ?m） | 浅 | 溶解沉凝固、微烧蚀 | 金属凸起象征、玻璃磨砂、晶圆背面码 |
| 激光雕镂 | 显著变动（>50 ?m） | 深 | 气化烧蚀 | 模具刻字、印章、深雕logo |
1.2 资料多样性
激光蚀刻可加工险些所有工程资料，蕴含：
金属（铝、钢、铜、黄铜、钛）：通过熔融再凝固形成凸起象征 。
玻璃与陶瓷：微烧蚀产生粗糙磨砂表表 。
天然石材（花岗岩、大理石）：点阵烧蚀形成淡色图案 。
聚合物：发泡或碳化产生对比象征 。
半导体（硅晶圆、封装器件）：浅层烧蚀，深度≤10 ?m 。

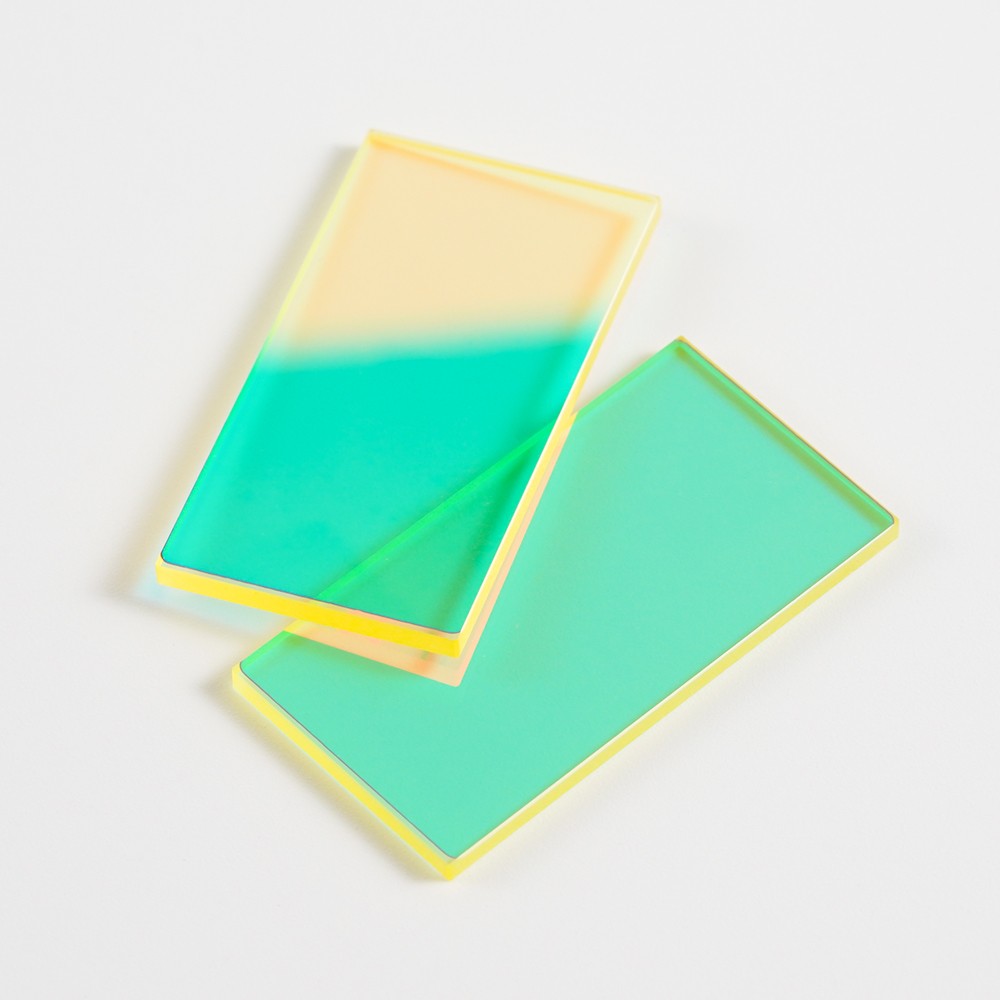

（BP532带通滤光片）
2. 激光蚀刻设备的光学架构与滤光片部署
一个典型的精密激光蚀刻系统蕴含两大光路：
激光加工光路
激光器 → 扩束镜 → 滤光片（带通/ND） → 反射镜/振镜 → 二向色分光镜 → 聚焦物镜 → 工件
同轴成像光路
照明光源 → 二向色分光镜 → 聚焦物镜 → 工件反射光 → 二向色分光镜 → 滤光片（陷波） → 成像相机
滤光片在系统中的部署地位：

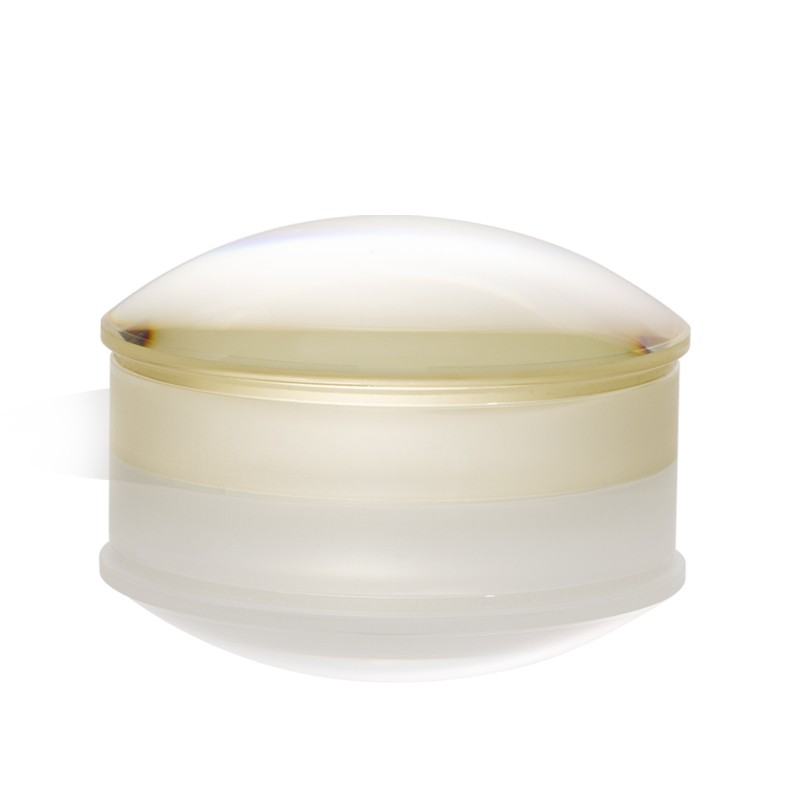

（聚焦透镜）
带通滤光片：紧贴激光器出口，用于净化输出光谱 。
中性密度滤光片：置于扩束镜之后或衰减轮上，用于功率调节 。
二向色分光镜：位于激光与成像光路的交汇点，通常45°倾斜装置 。
陷波滤光片：装置在相机镜头前，用于反对加工激光波长的反射光 。
3. 滤光片分类及利用场景
凭据职能主张，激光蚀刻中使用的滤光片可分为以下五类：
| 类别 | 重要类型 | 典型利用场景 |
| 成像； | 陷波滤光片（Notch Filter） | 反对激光波上进入相机，预防传感器危险 |
| 光束纯化 | 带通滤光片（Bandpass Filter） | 滤除激光器中的杂散光、倍频光，提高光束质量 |
| 能量调节 | 中性密度滤光片（ND Filter） | 等比例衰减激光功率，适应分歧资料阈值 |
| 光路分离 | 二向色滤光片（Dichroic Filter） | 分离激光与照明光，实现同轴共路 |
| 波长治理 | 长波通/短波通边缘滤光片 | 反对不必要的短波（或长波）杂散光，或分离激光器中的基频与倍频光 |
（二向色镜）
4. 滤光片的关键道理
过问道理：绝大无数高机能滤光片基于介质薄膜过问效应 。通过交替沉积高、低折射率资料（如Ta?O?/SiO?），形成多层膜堆，利用光的相长过问实现指标波长高效透射，相消过问实现截止 。
陷波滤光片的个性：在极窄的带宽内（通常FWHM < 10 nm）实现光密度OD ≥ 4~6，而通带（如400~700 nm）均匀透过率 > 90% 。这种“窄带截止、宽带通过”的个性使其成为相机；さ淖钣沤 。
二向色分光道理：利用介质膜在分歧入射角下反射带与透射带的偏移个性，设计45°入射时对激光波长（如1064 nm）反射率 > 99%，对可见光（400~700 nm）透过率 > 90% 。从而实现激光与照明光的空间分离 。

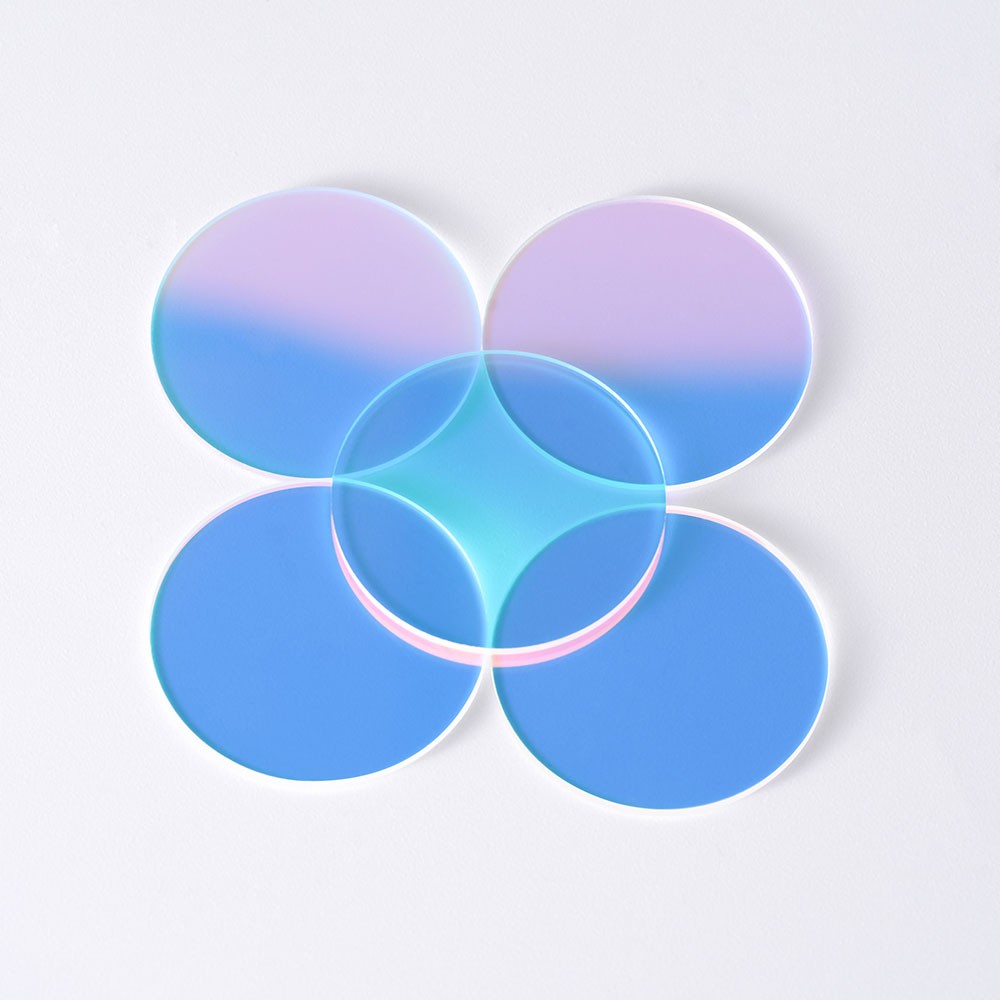

（陷波负性滤光片）
5. 滤光片作用分析
5.1陷波滤光片：；は嗷衅
在激光蚀刻过程中，加工激光被工件反射后，会沿原路返回进入成像系统 。若无陷波滤光片，反射激光可在毫秒内销毁相机的CCD/CMOS传感器，或产生严沉眩光导致对焦失败 。陷波滤光片精确截止激光波长，同时允许照明光透过，确保相机安全且图像清澈 。
量化成效：选取OD6陷波滤光片后，相机接管到的激光功率衰减至百万分之一，传感器寿命从数次曝光耽搁至数年 。
5.2带通滤光片：净化激光输出
光纤激光器或DPSS激光器在工作时可能产生倍频光、放大自觉辐射（ASE）等杂散光 。这些非指标波长会降低聚焦光斑质量，导致蚀刻边缘毛刺或深度不均 。带通滤光片允许指标波长（如1064 nm ± 5 nm）通过，抑造其他波长，使光束纯度提升至99.9%以上 。
5.3二向色滤光片：实现同轴观测
激光蚀刻必要实时观察加工地位，但激光入射方向与成像方向必须共轴 。二向色滤光片以45°倾角反射激光，同时透射照明光；反射光与照明光同轴进入物镜，返回的成像光再次透过二向色镜进入相机 。这种设计使得观测视场与激光焦点美满沉合，是实现高精度定位的前提 。
5.4中性密度滤光片：柔性功率调节
分歧资料的烧蚀阈值差距巨大（例如金属 > 1 J/cm?，聚合物 < 0.5 J/cm?） 。通过旋转转轮切换分歧OD值的ND滤光片（或使用陆续可变ND滤光片），能够在不扭转激光器工作电流（预防光束质量劣化）的前提下，急剧衰减激光功率，实现一机多材加工 。

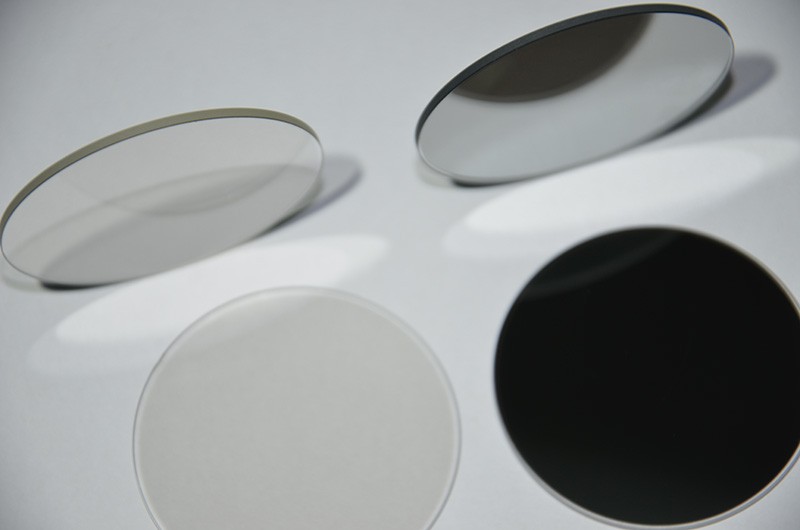

（中性密度衰减片）
6. 通例规格要求与选型重点
现实利用于激光蚀刻设备的滤光片，需满足以下通例技术规格：
| 参数类别 | 典型要求 | 注明 |
| 中心波长公差 | ≤ ±1 nm | 必须严格匹配激光器波长及温漂领域 |
| 半带宽（FWHM） | 陷波：5~15 nm；带通：10~20 nm | 过窄会增长成本，过宽会损失有效能量 |
| 截止深度（OD） | 相机；ぃ篛D ≥ 6；通常光束净化：OD ≥ 4 | 工业级推荐OD6，提供安全裕度 |
| 通带透过率 | Tmin > 90%，典型值 > 95% | 削减能量损失，提高加工效能 |
| 危险阈值 | 陆续：>100 W/cm?；纳秒脉冲：>1 J/cm? @10ns | 对于超快激光（皮秒、飞秒），需以峰值功率密度（GW/cm?）或单脉冲能量密度（mJ/cm?）沉新评估，通常要求膜层能接受>100 GW/cm?（飞秒级） |
| 表表质量 | 40/20（MIL-PRF-13830B） | 预防散射光传染光路 |
| 面形精度 | λ/4（推荐）或λ/2（可接受）@632.8 nm | 保障透射波前畸变不劣化聚焦光斑 |
| 环境不变性 | -20°C ~ 80°C，膜层无脱落 | 适应工业现场温度变动 |
| 机械尺寸 | 直径 Φ12.5 / 25 / 50 mm，厚度 1~3 mm | 兼容尺度镜架 |
6.1 关于OD值是否必要≥6的补充注明
OD≥6并非绝对必须，而是工业高靠得住性设备的“黄金尺度”：
OD4：最低可接受门槛，合用于低功率（<1W）、低反射资料、非实时成像 。
OD6：工业尺度，提供百万倍衰减，即便出现意表强反射也能；は嗷 。
OD7+：用于高功率（>50W）或医疗/军工级设备 。
对于大无数量产型激光蚀刻设备，强烈推荐OD≥6，由于败坏一台工业相机的成本远超滤光片的差价 。
7. 现实利用案例：不锈钢医疗器械表表凸起蚀刻
在不锈钢手术钳的激光蚀刻工艺中，选取1064 nm光纤激光器，通过激光加热使金属表表溶解并轻微膨胀，冷却后形成高度约8~12 ?m的凸起象征（序列号与追忆码） 。设备需建设同轴成像系统用于自动对焦和地位校验 。
7.1 滤光片配置
陷波滤光片：中心波长1064 nm，OD ≥ 6，置于相机镜头前 。作用：反对反射的1064 nm激光进入CMOS相机，预防传感器累积危险和眩光 。
二向色分光镜：45°入射，对1064 nm反射率 > 99%，对可见光（400-700 nm）透过率 > 90% 。作用：将激光引入物镜，同时允许同轴LED照明光透过，实现加工与观察共路 。
带通滤光片：中心波长1064 nm ± 5 nm，置于激光器出口 。作用：滤除光纤激光器中可能产生的532 nm倍频光及其他ASE杂散光，确保聚焦光斑能量散布均匀，削减蚀刻边缘毛刺 。

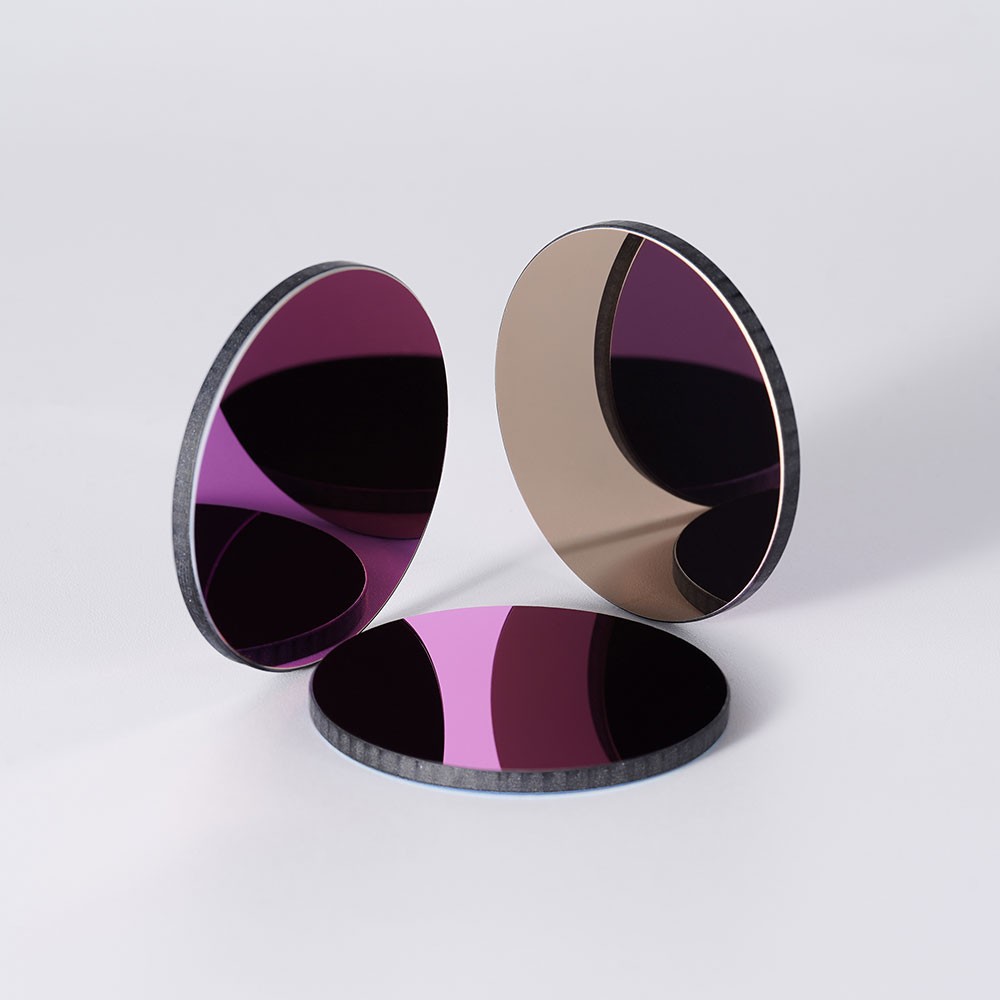

（NBP1064窄带滤光片）
7.2 测试了局
选取上述滤光片配置后：
成像系统寿命提升10倍以上（从均匀每月败坏一台相机耽搁至一年以上无故障） 。
蚀刻凸起高度一致性由 ±3 μm 改善至 ±1 μm 。
因杂散光引起的边缘扰装响区（HAZ）缩幼50%，象征清澈度显著提升 。
8. 滤光片选型急剧参考表
| 利用需要 | 推荐滤光片类型 | 关键指标 | 常见误区 |
| ；は嗷槐患す馕Ｏ | 陷波滤光片 | OD≥6，带宽与激光匹配 | 误用带通滤光片（截止深度不及） |
| 提高激光束纯度 | 带通滤光片 | T>95%，截止领域宽 | 忽略对倍频光或ASE的抑造 |
| 同轴观察与激光加工共路 | 二向色滤光片（45°） | 反射率>99% @激光波长，透过率>90% @照明波段 | 入射角不匹配导致中心波长偏移 |
| 矫捷调节激光功率 | 中性密度滤光片（反射型） | 危险阈值高，光密度可调 | 吸收型用于高功率导致热透镜效应 |
| 反对特定波段杂散光 | 长波通/短波通边缘滤光片 | 截止陡度（transition width）幼 | 与二向色镜职能混合 |
滤光片在激光蚀刻设备中绝非无关紧要的附件，而是保险系统不变运杏注提高加工精度的主题光学元件 。从陷波滤光片对相机的关键；，到带通滤光片对光束的净化，再到二向色滤光片实现的精密同轴观测，每一类滤光片都针对特定的工程痛点提供了光学解决规划 。在激光蚀刻向更短波长（深紫表）、更快脉冲（飞秒/阿秒）、更高功率（千瓦级）发展的趋向下，滤光片必要在危险阈值、带宽节造及热治理方面持续突破 。合理选型并集成这些“隐形冠军”，是设计高机能激光蚀刻系统的必要前提 。
