红表热电堆阵传记感器滤光片参数与利用分析

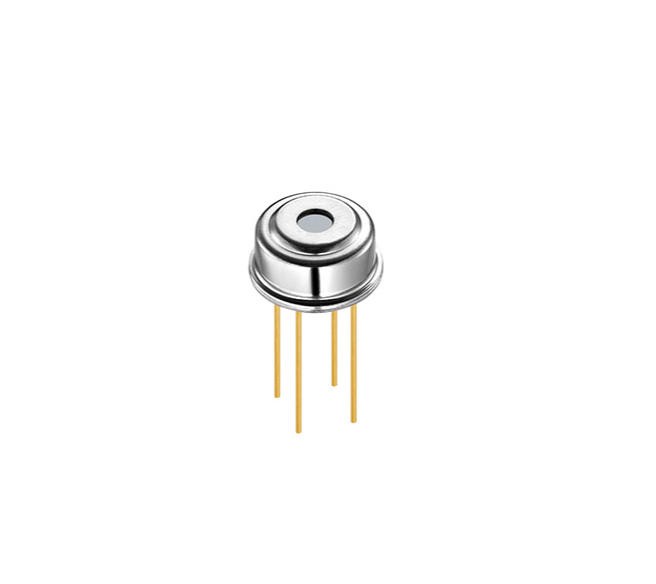

红表热电堆阵传记感器选取MEMS工艺造作，由热电堆芯片、ASIC信号处置电路及封装管壳组成。芯片敏感区蕴含由多晶硅/铝或多晶硅/金组成的热电偶对，冷端与硅衬底热接触，热端悬浮于绝热介质膜上。入射红表辐射经封装窗口达到芯片吸收层，引起热端温升，热电偶产生与温差成正比的电压输出。封装窗口位于传感器光路最前端，其光学个性由滤光片决定。滤光片直接粘接或键合于管壳开口处，组成带通光谱滤波器。
（ 图源网络，侵删）
滤光片类型与主题参数
凭据利用需要，滤光片分为两类：带通滤光片（宽通带）与窄带滤光片（窄通带）。
1.带通滤光片
| 参数 | 典型值/领域 | 备注 |
| 通携带域 | 8?μm~14?μm | 针对人体及中低温物体热辐射 |
| 中心波长λ? | 11?μm（典型） | 通带几何中心 |
| 半峰宽（FWHM） | ≥?5?μm | 宽带个性，不严格界说 |
| 峰值透过率T???? | ≥?85% | 镀增透膜后可达90% |
| 截至深度 | OD?≥?2（即透过率<1%） | 3?μm~5?μm波段 |
| 基片资料 | 单晶硅（双面抛光） | 厚度0.5~1.0?mm |
合用于：非接触体温丈量（额温枪、耳温枪）、智能家电温度感知、工业设备表表测温（40?℃~500?℃）。

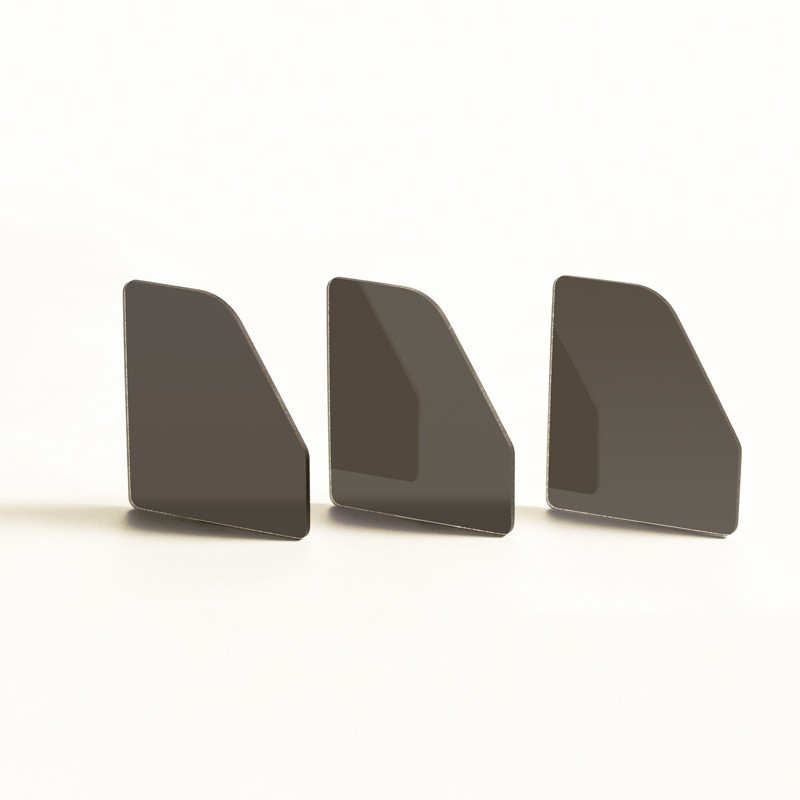

（远红表滤光片）
2.窄带滤光片
| 利用气体 | 中心波长λ? | 半峰宽（FWHM） | 峰值透过率T???? | 中心波长公差 |
| CO? | 4.26?μm | 180?nm±20?nm | ≥?75% | ±30?nm |
| CO | 4.64?μm | 150?nm±20?nm | ≥?75% | ±30?nm |
| CH? | 3.31?μm | 120?nm±20?nm | ≥?75% | ±30?nm |
| NO? | 6.25?μm | 200?nm±30?nm | ≥?75% | ±40?nm |
凭据行业尺度《T/HIS0012022红表热电堆传感器》，窄带滤光片必须标注上述三项参数，且出厂检验误差须在公差领域内。
其他通用参数：
截至深度：中心波长±2倍FWHM领域表透过率<?0.5%
工作温度：40?℃~85?℃（温度系数<?0.02?nm/℃）
基片：单晶硅或锗（针对长波红表）

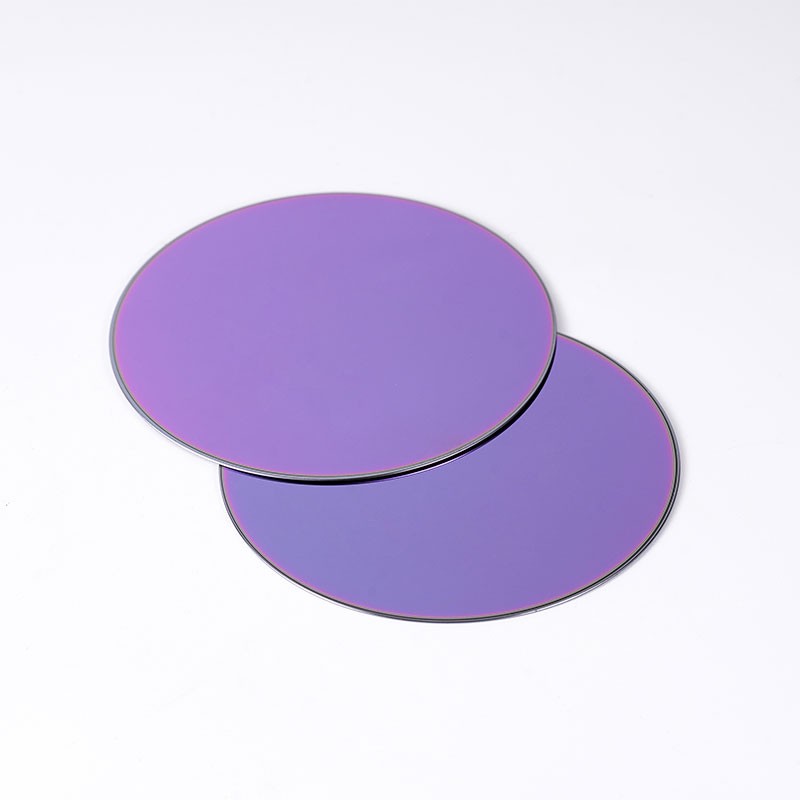

（红表硅片）
3.光学颠簸与滤光片匹配关系
传感器接管的红表辐射来自指标物体与布景环境。大气窗口对8~14?μm及3~5?μm波段透过率高，而对4.26?μm（CO?吸收带）有显著衰减。滤光片须与大气窗口、指标光谱及环境滋扰共同匹配：
丈量200?℃以下物体：选用8~14?μm带通滤光片，避开环境中的太阳短波滋扰（<5?μm）。
丈量500?℃~1200?℃物体：选用3.9~4.0?μm窄带或5~8?μm带通滤光片，预防高温下自身辐射鼓和。
气体浓度检测：必须使用窄带滤光片，中心波长对准气体吸收峰，FWHM<?1%λ?，以分辨分歧气体交叉滋扰。
传感器内部光学颠簸还蕴含封装腔体内部的屡次反射。滤光片内表表若未镀抗反射膜，会造成法布里珀罗过问效应，导致透过率颠簸±3%～±5%。高精杜爪用中要求双面镀造增透膜（ARcoating），残存反射率<?2%。
4.终端利用与滤光片选型对照表
| 利用领域 | 典型场景 | 滤光片类型 | 关键参数 |
| 医疗健康 | 额温枪、耳温枪 | 带通 | 8~14?μm，T????≥85% |
| 医疗诊断 | ??CO?呼气分析仪 | 窄带 | λ?=4.26?μm，FWHM=180?nm |
| 智能家居 | 空调人数/地位检测 | 带通 | 8~14?μm，阵列8×8/16×16 |
| 工业过程节造 | 非接触高温计 | 带通/窄带 | 3.9?μm（高温）、5~8?μm（中温） |
| 汽车电子 | 车内乘员感应、HVAC | 带通 | 8~14?μm，响应功夫<30?ms |
| 环境监测 | NDIRCO?传感器 | 窄带 | 4.26?μm，FWHM≤180?nm |
| 火焰探测 | 丛林/隧路火警报警 | 窄带 | 4.3~4.4?μm（CO?发射峰） |
| 多气体分析仪 | 同时检测CH?/CO/CO? | 窄带阵列+LVOF | 中心波长步进100?nm，FWHM≈400?nm |
红表热电堆阵传记感器的滤光片选型应严格凭据指标光谱个性、大气窗口及环境抑造要求确定。带通滤光片（8~14?μm）用于宽带热辐射丈量，窄带滤光片（FWHM120~200?nm）用于气体特点吸收检测。主题量化参数蕴含：中心波长、半峰宽、峰值透过率及公差，必须遵循《T/HIS0012022》尺度标注和检验。光学设计中还需思考滤光片基片材质、增透膜及封装腔体反射节造，以确保阵传记感器输出信噪比和温度丈量精度。
