红表光学资料是可能在特定红表波段内传输、反射或调控红表辐射，并可用于造作窗口片、透镜、棱镜、滤光片基底和激光光学元件的资料
。

选择红表光学资料不能只看标称透射领域，还要综合思考现实透射曲线、折射率、吸收、色散、温度个性、机械强度、环境耐受性、加工能力和镀膜要求
。

什么是红表光学资料

红表辐射通常指波长大于可见红光、延长至约1 mm的电磁辐射，但近红表、中红表和远红表的具体天堑在辐射安全、遥赣注热成像和光谱行业中并不齐全一样
。

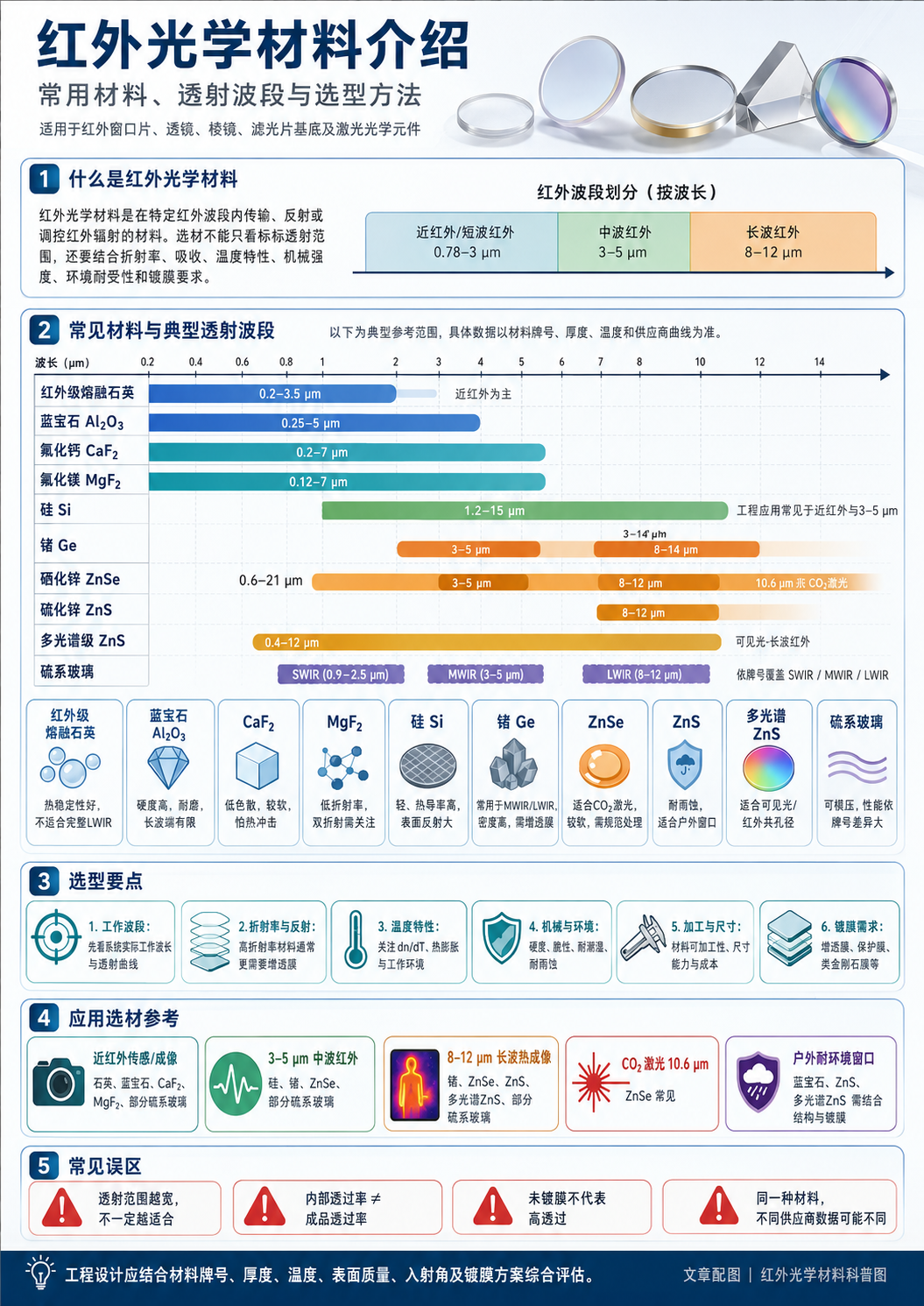

为便于工程选材，本文重要选取红表成像和探测系统中的常见利用波段：

• 近红表及短波红表：约0.78—3 μm；

• 中波红表：常沉点关注3—5 μm大气窗口；

• 长波红表：常沉点关注8—12 μm或8—14 μm热成像波段
  。

这是一种利用导向的划分，不代表唯一的国际波段界说
。

通常可见光玻璃通常重要针对约400—700 nm设计
。无数通例光学玻璃进入2—3 μm后，透射机能会受到羟基、水分、晶格振动和资料本征吸收的影响
。红表级熔融石英、氟化物晶体、半导体晶体和硫系玻璃则可将有效工作领域扩大到特定近红表、中波或长波红表区域
。

选择红表光学资料要看哪些指标

工作波长和现实透射曲线

“资料能够透过到某个波长”不蹬宗在整个标称区间内都拥有高透过率
。选材时应查看与现实厚度、资料等级和温度相对应的光谱曲线，并确认工作波段内是否存在杂质吸收峰、声子吸收带或自由载流子吸收
。

内部透过率和表部透过率

内部透过率重要反映光在资料内部传布时的吸收损耗，通常不蕴含表表反射
。制品元件的表部透过率还会受到两个表表的菲涅耳反射、表表粗糙度、传染、镀膜和入射角影响
。

例如，锗在约11 μm处的折射率靠近4，未镀膜元件的双面反射损耗可超过50%；硅在约5 μm处的折射率约为3.42，双面反射损耗也极度显著
。

折射率、色散和温度系数

较高的折射率有利于获得更强的光焦度，有时能够削减镜片数量，但也会增长表表反射
。色散决定分歧波长的焦点误差，而折射率温度系数dn/dT会影响系统在分歧温度下的焦距和像质
。

锗的dn/dT显著高于很多通常可见光玻璃，因而用于温度变动较大的红表成像系统时，通常必要进行光机热分析和无热化设计
。

机械和环境机能

硬度高并不料味着抗热冲击能力肯定强
。窗口资料还必要评估：

• 抗弯强度和断裂韧性；

• 热膨胀与热导率；

• 温度急剧变动时的扰爪力；

• 耐湿润、酸碱和盐雾能力；

• 雨蚀、沙尘和颗粒冲击；

• 加工、装夹和密封产生的应力
  。

用于户表或高速气流环境的窗口，可能还必要；つぁ⒛湍ツせ蚶嘟鸶帐
。具体膜系应凭据基材、波段和环境规范设计
。

常见红表光学资料有哪些

熔融石英和红表级石英

熔融石英是以二氧化硅为重要成分的非晶资料，拥有较低的热膨胀系数、较好的热不变性和较成熟的加工工艺
。

通常紫表级熔融石英更适合紫表、可见光和部门近红表利用
。红表级熔融石英通过降低羟基含量，可减弱约1.4 μm、2.2 μm和2.7 μm左近的部门吸收，并改善近红表及约2 μm左近的透射阐发
。

它常用于近红表窗口、光谱元件、激光元件和滤光片基底，但通常不是8—12 μm热成像系统的透射资料
。

蓝宝石

光学蓝宝石是单晶氧化铝Al?O?，典型透射领域可从紫表延长至约5 μm左右
。它拥有较高硬度、较好的耐磨性、机械强度和环境不变性，适合造作；ご翱凇⒋衅鞔翱诩安棵沤毂砗椭胁ê毂碓
。

蓝宝石属于双折射晶体
。对于偏振敏感系统，必要明确晶体取向
。其长波端通常不能覆盖齐全的8—12 μm热成像波段，因而不能仅凭机械机能良好就将其用于所有长波红表系统
。

氟化钙

氟化钙CaF?是一种低折射率氟化物晶体，拥有从紫表到中红表的宽透射能力和较低色散
。凭据资料等级、厚度和判定尺度，其典型透射领域可写为约0.2—7 μm，部门红表级资料可延长到更长波长
。

氟化钙可用于光谱窗口、气体探测窗口、低温红表系统、透镜和宽带镀膜基底
。其重要限度是资料相对较软、容易划伤，并对热冲击和装夹应力较敏感
。

氟化镁

氟化镁MgF?拥有较低折射率，典型透射领域约为0.12—7 μm，常用于紫表、可见、近红表和部门中红表窗口
。其硬度和耐环境机能通常优于氟化钙，但同样拥有晶体取向和双折射问题
。

由于折射率较低，未镀膜表表反射相对较幼，但在高透过率、低杂散光或特定角度系统中，仍应评估增透膜的必要性
。

硅

光学硅Si属于高折射率半导体资料
。公开资料数据可给出约1.2—15 μm的标称透射区间，但现实工程利用通常集中在近红表、3—5 μm中波红表、部门激光系统以及红表滤光片基底
。资料电阻率、掺杂水平和自由载流子吸收会影响长波端机能
。

硅密度低于锗，热导率较高，机械机能较好，但折射率约为3.4，未镀膜表表反射显著
。它不能被抽象描述为适合所有中远红表波段
。

锗

锗Ge是中波和长波红表系统中常见的高折射率资料，可覆盖3—5 μm以及8—14 μm等沉要红表成像波段
。其折射率约为4，因而可用于透镜、窗口片、ATR棱镜和红表滤光片基底，但通常必要增透膜提高透过率
。

锗的重要限度蕴含密度较高、表表反射大，以及折射率和吸收随温度变动较显著
。高温环境下，锗的红表透射机能可能降落，系统设计应试虑工作温度和无热化要求
。

硒化锌

硒化锌ZnSe通常选取化学气相沉积工艺造备，拥有较宽的红表透射领域和较低的10.6 μm吸收，因而常用于CO?激光透镜、窗口、输出耦合镜、分光元件和中长波红表系统
。公开资料资料给出的典型透射领域可约为0.6—21 μm
。

ZnSe不易吸湿，热冲击机能较好，但资料较软，表表容易划伤，不适合在没有；ご胧┑那磕ナ椿肪持兄苯邮褂
。加工粉尘、破损元件和废料应依照资料供给商的安全数据表及本地安全划定处置
。

硫化锌和多光谱级硫化锌

通常红表级硫化锌ZnS重要用于8—12 μm波段，拥有较好的机械强度、耐雨蚀和耐颗粒磨损能力，可用于户表红表窗口、整流罩和热成像光学元件
。

多光谱级ZnS通常在基础资料上经过热等静压处置，以削减孔隙和晶格缺点
。其散射更低，可将利用领域扩大到可见光、近红表和长波红表，适合可见光与红表共孔径系统
。它不能与通常红表级ZnS的表观和透射机能混为一谈
。

硫系玻璃

硫系玻璃重要由硫、硒、碲等硫族元素与锗、砷、锑等元素组成
。分歧商标可覆盖短波、中波或长波红表区域，部门资料合用于3—5 μm和8—12 μm热成像波段
。

硫系玻璃通常拥有较高折射率，并可通过模压等方式造作复杂透镜
。但分歧配方的玻璃转变温度、热膨胀系数、dn/dT、硬度、耐候性和长波截止地位差距很大，选型时必须凭据具体商标，而不能只写“硫系玻璃”
。

红表光学资料比力

表中数据为典型参考值
。具体机能与资料商标、厚度、温度、表表质量和镀膜有关，设计时应查阅正式资料数据表和实测光谱曲线
。

分歧利用若何选择红表资料

近红表传感和成像

约0.8—2.5 μm系统可思考红表级熔融石英、蓝宝石、CaF?、MgF?以及部门硫系玻璃
。最终选择还要结合探测器响应领域、羟基吸收、色差和镀膜带宽
。

3—5 μm中波红表成像

硅、锗、ZnSe、CaF?、蓝宝石和部门硫系玻璃均可能用于这一波段，但蓝宝石和CaF?靠近长波端时应查对现实厚度透射曲线
。硅沉量较低，锗折射率较高，ZnSe带宽较宽，硫系玻璃则有利于实现多资料消色差和无热化设计
。

8—12 μm长波红表成像

锗、ZnSe、ZnS、多光谱ZnS和特定长波硫系玻璃更为常见
。蓝宝石、熔融石英、CaF?和MgF?通常不能作为齐全8—12 μm系统的通用基材
。

红表测和善热释电传感

应先凭据被测指标温度、探测器响应和所需光谱窗口确定中心波长，再选择可能覆盖该波段的硅、锗、硫系玻璃或其他红表基底，并结合带通或长波通膜系节造杂散辐射
。

气体分析和红表光谱

气体拥有特定吸收峰，资料必须避开自身吸收带
。CaF?、ZnSe、硅、锗和分歧硫系玻璃可用于窗口、气室、ATR棱镜和滤光片基底，具体选择由检测波长决定
。

CO?激光系统

10.6 μm CO?激光系统常使用低吸收ZnSe造作透镜和窗口
。是否适合高功率利用，还取决于资料吸收系数、同化物、表表质量、镀膜吸收、光斑尺寸和冷却前提，不能只凭资料名称判断
。

户表和恶劣环境窗口

应优先评估雨蚀、沙尘、盐雾、机械冲击和温度循环
。蓝宝石、ZnS和多光谱ZnS拥有分歧水平的机械与环境优势，但仍需结合厚度、结构支持和；つぷ酆仙杓
。

红表资料选型的常见误区

误区一：透射领域越宽，资料越好
。
现实系统只必要在指标工作波段获得足够透过率
。更宽的标称领域可能伴随更高成本、更大色散或较差的机械机能
。

误区二：内部透过率就是制品透过率
。
内部透过率通常不蕴含表表反射
。高折射率资料即便内部吸收较低，未镀膜制品的透过率仍可能较低
。

误区三：红表资料不必要增透膜
。
是否必要镀膜取决于折射率、透过率指标、工作带宽、入射角和鬼像节造要求
。

误区四：硬度高就肯定抗热冲击
。
抗热冲击还与热膨胀系数、热导率、弹性模量、厚度和温度变动速度有关
。

误区五：所有红表资料都能用于高功率激光
。
高功率利用必须评估本体吸收、杂质、涂层吸收、激光危险阈值和热透镜效应
。

误区六：知路资料名称就能确定机能
。
硅的电阻率、ZnS的处置工艺、硫系玻璃的具体配方以及熔融石英的羟基含量城市影响最终阐发
。

误区七：分歧供给商的数据应齐全一样
。
原料、造备工艺、资料等级、样品厚度和测试步骤分歧，公开数据出现合理差距并不罕见
。

向厂家提交红表光学元件需要时必要提供什么

为了更正确地评估红表窗口、透镜或滤光片，应尽量提供：

• 工作波段、中心波长或截止波长；

• 透射率、反射率、截止深度或光密度要求；

• 窗口片、透镜、棱镜或滤光片等元件类型；

• 表形尺寸、厚度和有效口径；

• 入射角、偏振状态和光束发散角；

• 工作温度及温度变动领域；

• 湿度、雨蚀、沙尘、盐雾或真空等环境前提；

• 面形、平行度、楔角和表表质量要求；

• 增透膜、带通膜、长波通膜或；つひ；

• 激光波长、陆续或脉冲模式、功率、能量密度和光斑尺寸；

• 试样数量、批量需要和具体利用
  。

常见问题

红表光学资料与通常光学玻璃有什么区别？

红表光学资料必要在指标红表波段维持足够低的吸收
。通常光学玻璃通常重要为可见光设计，进入中红表后可能受到羟基和晶格振动吸收限度
。

锗和硅哪一种更适合红表成像？

没有统一答案
。硅较轻，常用于3—5 μm及部门近红表系统；锗可覆盖3—5 μm和8—14 μm，但折射率、密度和温度敏感性更高
。应凭据探测器、波段、沉量和工作温度选择
。

为什么红表透镜通常必要增透膜？

硅、锗、ZnSe和ZnS等资料折射率较高，未镀膜时表表反射损耗显著
。增透膜可针对特定波段和入射角降低反射，但膜层带宽、环境靠得住性和激光危险要求必要单独设计
。

ZnSe为什么常用于CO?激光系统？

ZnSe在10.6 μm左近可实现较低本体吸收，并拥有适合造作透镜和窗口的红表透射能力
。但资料较软，仍需节造表表质量、镀膜吸收和使用环境
。

蓝宝石能用于长波红表热成像吗？

蓝宝石可用于近红表和部门中波红表，但其长波截止地位通常约在5 μm左近，不能覆盖典型8—12 μm长波热成像波段
。

为什么分歧资猜中的透射领域不齐全一样？

由于资料商标、纯度、晶体取向、掺杂、厚度、测试温度和透过率阈值分歧
。资料“有透射”与“适合工程使用”也是两个分歧概想
。

选择红表窗口资料应沉点看哪些参数？

除工作波段表，还应评估现实表部透过率、反射、温度领域、机械强度、热冲击、环境耐受性、厚度、装夹方式和镀膜靠得住性
。

红表滤光片的基底会影响光谱机能吗？

会
；椎谋菊魑铡⒄凵渎省⑽露认凳⒑穸群捅肀碜刺鞘杏跋炻斯馄姆逯低腹省⒔刂骨颉⑽露绕坪腿肷浣遣
。

红表光学资料定造与选型沟通

凯时尊龙人生就是博可凭据客户提供的工作波段、资料类型、尺寸、表表质量、面形和镀膜要求，沟通红表窗口片、透镜、滤光片及有关光学元件的加工需要
。

对于新项目，建议先明确探测器响应、指标波段、工作温度、入射角和使用环境，再确定基材及膜系，预防仅凭据资料的标称透射领域进行选择
。Giaitech官方网站公开的产品领域蕴含红表滤光片、窗口；て⑼妇怠⒗饩怠⒎止饩导肮庋Ф颇さ扔泄毓庋г
。

参考资料

1. M. Hass，Residual Absorption in Infrared Materials，Applied Optics
   。

2. Edmund Optics，The Correct Material for Infrared Applications
   。

3. Edmund Optics，UV vs. IR Grade Fused Silica
   。

4. Edmund Optics，An Introduction to Optical Coatings
   。

5. SCHOTT，Infrared Glasses and Materials—Technical Details
   。

6. SCHOTT，Sapphire for Advanced Imaging, Sensing & Security
   。

7. Coherent，Zinc Selenide、Zinc Sulfide与Zinc Sulfide Multispectral资料注明
   。

8. Crystran，Germanium、Silicon、Calcium Fluoride、Magnesium Fluoride及Zinc Selenide资料数据
   。
