凯时尊龙人生就是博光电提供 C-Lens 微型精密光学元件定造 ，可用于光纤准直、光纤耦合、光通讯及激光光路 ，可凭据图纸、规格和利用要求评估尺寸、曲率及 AR 镀膜规划 。

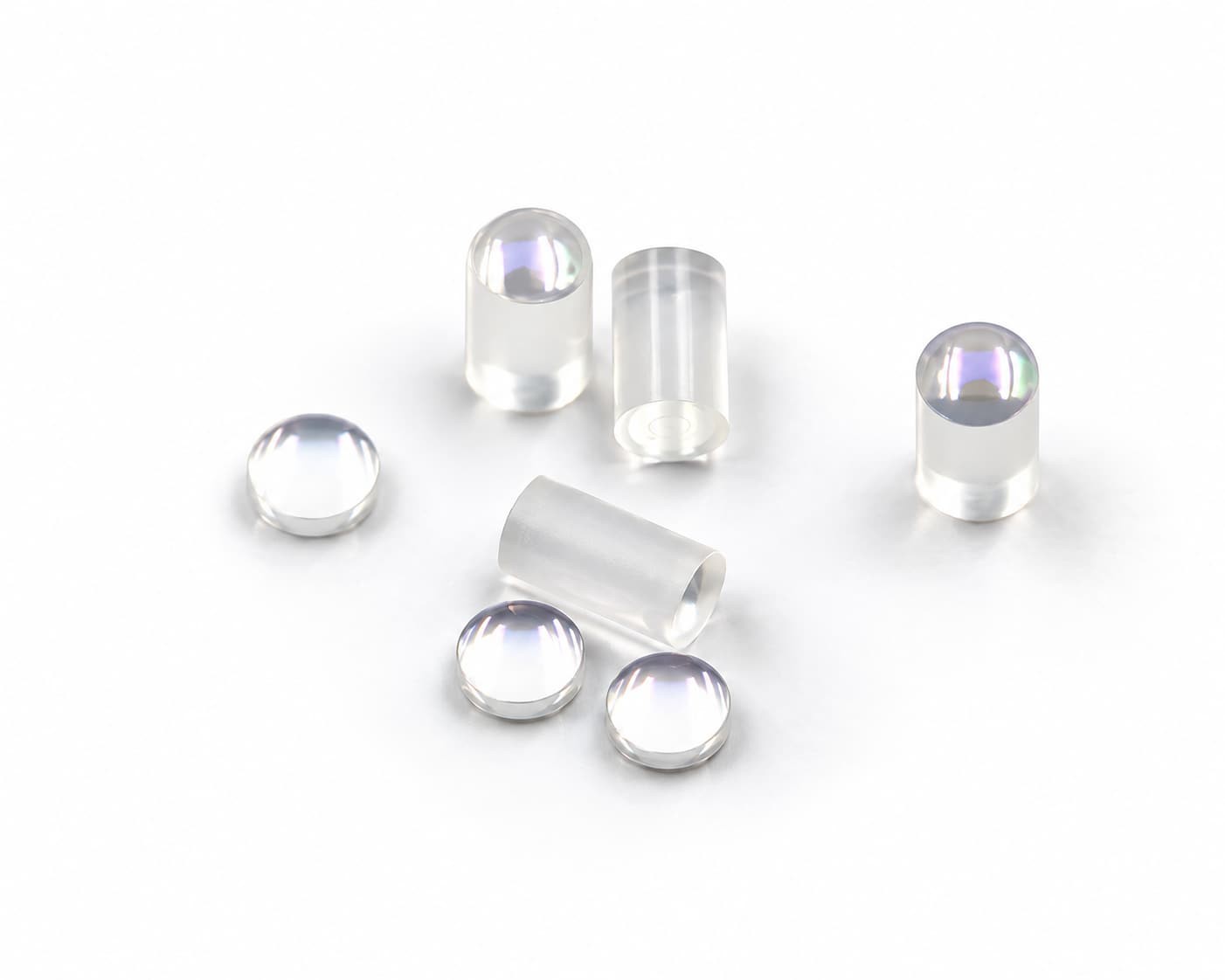

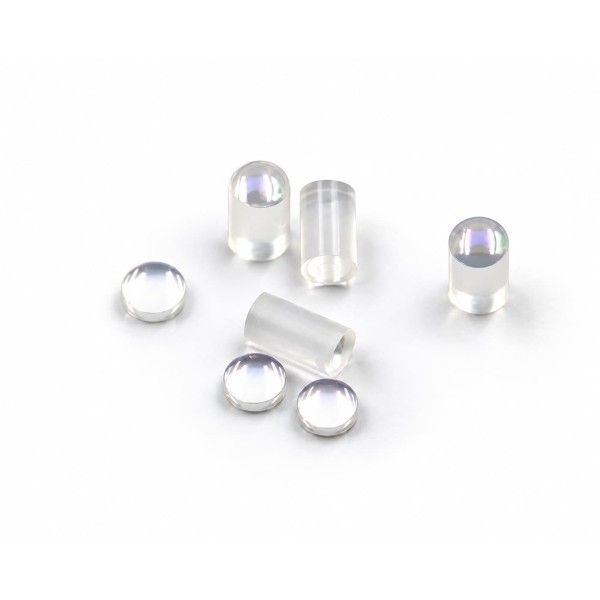

C-Lens 是一种用于光纤准直、光纤耦合及光通讯组件的微型精密光学元件 。 典型结构选取圆柱形光学本体 ，通过精密球面实现光束节造 ， 另一端可凭据系统设计选取平面或斜角结构 。
凯时尊龙人生就是博可凭据图纸、光学规格或现有样品 ，对 C-Lens 的几何结构、 光学资料、工作波长、AR 镀膜及检测要求进行项目级评估 。
光纤输出光通常拥有肯定发散角 。C-Lens 能够利用光学曲面和资料折射作用 ， 对光纤输出光束进行准直；反向使用时 ，也可用于将自由空间光束耦合进入光纤 。
现实工作距离、光束尺寸及耦合状态并不是由某一个参数单独决定 ， 而与透镜曲率、长度、资料折射率、工作波长、光纤参数以及装配间距等成分共同有关 。
合用于空间受限的光纤器件、光通讯？榧拔⑿凸饴 。
球面曲率可凭据光束参数、工作距离和系统光路进行设计 。
端面结构可凭据装配方式、光路和反射节造要求确定 。
可凭据工作波长、入射前提及光学系统要求评估增透膜设计 。
C-Lens 选取紧凑型微型光学结构 ，可用于光纤准直、光耦合及光通讯组件 。 表径、长度、楔角、表表要求及 AR 镀膜等参数可结合具体光路和利用要求进行选择或定造 。
| 参数 | 规格 | 单元 |
|---|---|---|
| 典型表径 Typical Diameter | 1.0 或 1.8 +0.005 / -0.01 | mm |
| 长度公差 Length Tolerance | < ±0.04 | mm |
| 典型楔角 Typical Wedge Angle | 0°、6°、8°、9°、12° | ° |
| 角度公差 Angle Tolerance | ±0.5 | ° |
| 面形 Surface Figure | < λ/4 | — |
| 最大接受功率 Max. Power Handling | < 600 | mW |
| 表表质量 Surface Quality | 优于 20/10 ，N ≤ 2 | Scratch / Dig |
| AR 增透镀膜 AR Coating | R < 0.25% @ λ ± 40 nm 或 1250–1650 nm | — |
对于定造 C-Lens ，表径 D、总长度 L、球面曲率半径 R 和端面角度 θ 是常见的几何界说参数 。
这些参数不仅影响零件的机械共同 ，也会影响工作距离、 光束尺寸以及光纤和自由空间光路之间的耦合状态 。
若是已有光学设计图纸 ，建议直接提供齐全尺寸、 曲率、端面角度及公差要求进行造作可行性评估 。
将光纤输出的发散光转换为适合自由空间传输的准直或近准直光束 。
用于光纤与自由空间光学元件之间的光束转换和耦合 。
用于激光与光纤之间的光束传递、准直及耦合光路 。
合用于对体积、工作距离、光束尺寸和装配空间有要求的微型光路 。
C-Lens 同时涉及微型几何结构和光学表表质量 。 凯时尊龙人生就是博可凭据图纸、样品、资料、尺寸、光学要求、 镀膜前提及检测尺度 ，对具体项目进行造作可行性评估 。
凭据具体零件要求 ，造作流程可涉及资料筹备、成形、 研磨、精磨、光学抛光、洗濯、几何加工、光学镀膜以及检测 。 现实加工和检测路线以具体产品规格为准 。
若是已有 C-Lens 图纸、现有样品或光纤准直规划 ， 可提供工作波长、光纤参数、表径、长度、曲率、 工作距离、镀膜及数量要求 ，由凯时尊龙人生就是博进行项目评估 。
