彩色滤光片根基结构是由玻璃基板，玄色矩阵（BlackMatrix），彩色层，；げ，ITO导电膜组成。通常穿透式TFT用彩色光片结构如下图。通俗地说就是将颜料光阻涂在玻璃基板上。

彩色滤光片约莫占LCD-TV的18%，并且与LCD-TV尺寸大幼关系不大。彩色滤光片是决定LCD显示器色彩阐发的决定性组件，同时也影响显示器的对比度、亮度、视角。

　　彩色滤光片（Colorfilter）为液晶平面显示器（LiquidCrystalDisplay）彩色化之关键零组件。液晶平面显示器为非自动发光之组件，其色彩之显示必须透过内部的背光？椋ù┩感蚅CD）或表部的环境入射光（反射型或半穿透型LCD）提供光源，再搭配驱动IC（DriveIC）与液晶节造形成灰阶显示，而后透过彩色滤光片的R,G,B彩色层提供色相（Chromacity)，形成彩色显示画面。

　　彩色滤光片在LCD-TV所使用中有特殊之处，第一是尺寸要大好多，第二是机能要求很高，LCD-TV对彩色滤光片的要求有五点，首先是响应功夫，帧速度L/C幼于1。其次是尽量宽的视角。再次是亮度不低于400cd/平方米。再次是色彩再现比率达到NTSC的70%以上。最后是色温大于9000K。

综合起来，LCD-TV用彩色滤光片的造作难度远高于电脑监督器用的彩色滤光片。同时还有其它技术难题：
　　一是滤光片尺寸加大后，颜料光阻的涂布方式都必须是spin-less。不是所有的颜料光阻都适合选取这种步骤，因而必须调整颜料光阻来适应。
　　二是微影方式的扭转，在4代线之前（含4代线），为提高彩色滤光片产量，曝光方式多采1：1的“靠近”方式曝光，但是当基板尺寸变大为1100* 1250时，若要维持“靠近”的方式光罩造作用度不只昂贵，并且在传送与清洁上也变的极度难题，因而目前都以“多阶”，“屡次”的方式为主；ㄉ杓迫舭稳700*800mm的光罩板尺寸最大可对应到32吋，若拔取800*920mm的光罩，则最大面板可对应至42吋。不外造作功夫增长了。再有就是合格率的查抄，彩色滤光片的出产造作中，有很多流程质量的判定需仰赖查抄人员的目视判定，但是当基板尺寸变大后，已无法再以徒手捉取方式来查抄彩色滤光片，必须仰赖自动或者半自动的机具加以辅助，若何设计机具高度、视角的调整、灯具与光源的拔取，都将会造成关键的课题。

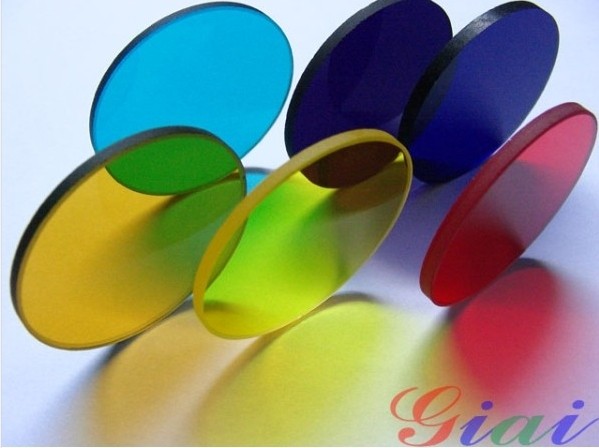

　　彩色滤光片造作难度极度高，必要深邃的光学知识和化工知识，同时彩色滤光片的厂家必须与颜料光阻出产厂家缜密合作共同。凯时尊龙人生就是博供给彩色滤光片:红、黄、蓝、绿等各类色彩;:彩色滤光片Color filter别名滤色片是一种阐发色彩的光学滤光片，它能够精确选择欲通过的幼领域波段光波，而反射掉其他不仅愿通过的波段。彩色滤光片通常装置在光源的前方， 使人眼能够接管到鼓和的某个色彩光线。有红表滤光片，绿色，蓝色等。与UV滤光片，VD滤光片相比，凡是带色的滤光片之总称。如反差滤光片、分色用滤光片、LB滤光片等。
