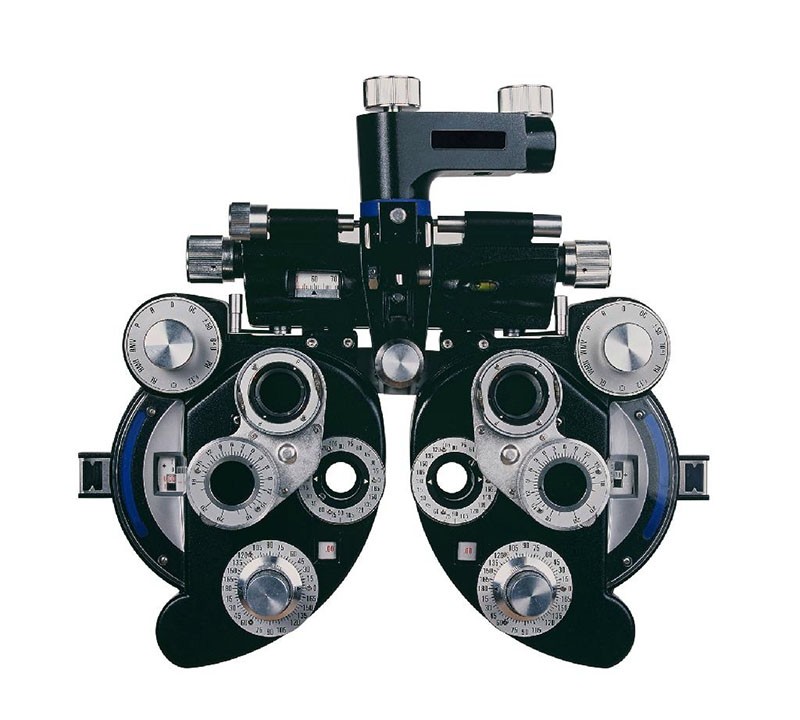

综合验光机是现代视光学查抄中不成或缺的设备，其主题职能依赖于多种光学镜片的组合与协同工作。这些镜片通过精确的光学设计和参数调整，援手验光师正确丈量患者的屈光状态、双眼视职能及眼位情况。

（图源网络，侵删）

一、工作道理

综合验光机的工作道理基于光学成像和屈光改过。通过调整光学镜片的地位和参数，扭转进入眼睛的光线蹊径，从而仿照分歧的屈光状态。验光师凭据患者的视觉反馈，逐措施整镜片组合，最终确定最佳的屈光改过规划。

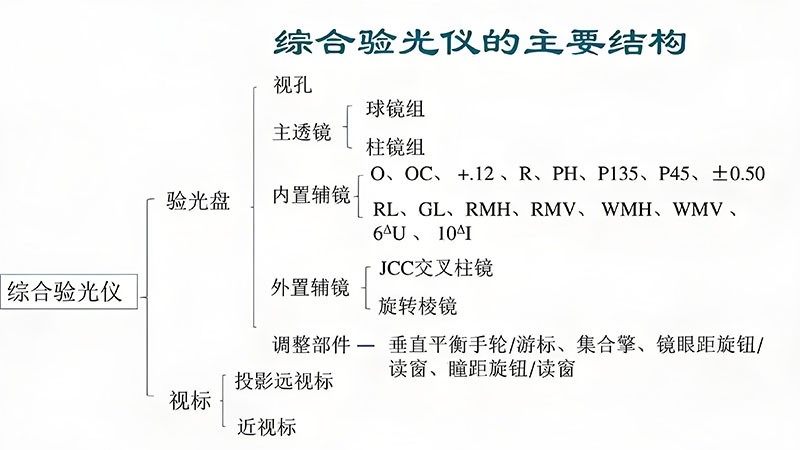

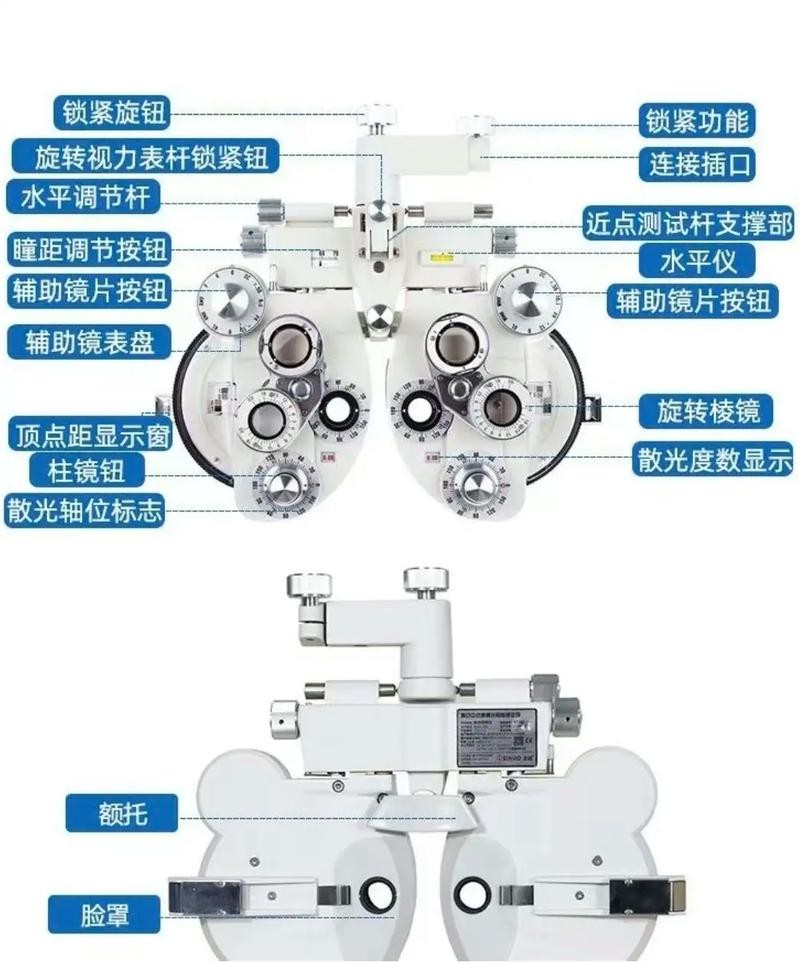

二、光路结构

综合验光机的光路结构重要蕴含以下几个部门：

1. 光源系统：提供不变的照明，通常使用白光或特定波长的单色光。

2. 镜片组：蕴含球镜、柱镜、棱镜等，用于调整光线的聚焦和偏转。

3. 视标系统：显示分歧图案或文字，供患者观察。

4. 反射与折射元件：如分光镜、反射镜等，用于疏导和调整光路。

5. 接管系统：蕴含患者的眼睛和验光师的观察系统。

（图源网络，仅供进建）

三、验光流程

综合验光机的验光流程通常蕴含以下步骤：

1.初始查抄：使用球镜片初步改过视力。

2.散光检测：通过柱镜片和交叉柱镜确定散光度数和轴位。

3.双眼平衡：使用棱镜片和偏振镜片查抄双眼协调性。

4.近用视力查抄：使用近用视力镜片评估老花情况。

5.特殊查抄：如色觉查抄、立体视觉查抄等。

四、光学元件与镜片的作用

综合验光机中的光学镜片是其主题组成部门，每种镜片都有特定的职能和利用场景：

1.球镜

球镜片通常设计用于可见光波段（400-700 nm），以确保在验光过程中提供清澈的视觉履历。球镜掌管用于改过近视和远视，其中涉及到两种透镜，平凸透镜和平凹透镜，在综合验光机中，球镜片通过旋转或滑动机构急剧切换，验光师能够凭据患者的反馈调整镜片组合。

平凸透镜一面为平面，另一面为凸面，重要用于改过远视（正镜片），凸面使光线汇聚，增长光线的聚焦能力，用于增长屈光力。

平凹透镜一面为平面，另一面为凹面，重要用于改过近视（负镜片），凹面使光线发散，削减光线的聚焦能力，用于削减屈光力。

在综合验光机中，球镜片的设计必要满足以下要求：

高光学精度：镜片的曲率半径和厚度必须精确节造，曲率半径决定了镜片的凸面或凹面状态，以确保屈光力的正确性

；中心厚杜装响镜片的光学机能和沉量。

低像差：镜片必要尽量削减球差、色差等光学像差，以保障成像质量。

轻量化与耐用性：镜片资料通常选取光学玻璃或树脂，既轻便又耐用。

屈光度（Diopter, D）：暗示镜片的屈光能力，领域为-20 D至+20 D。

资料折射率（Refractive Index）：通常为1.5至1.7，影响球镜的屈光力和色散个性。

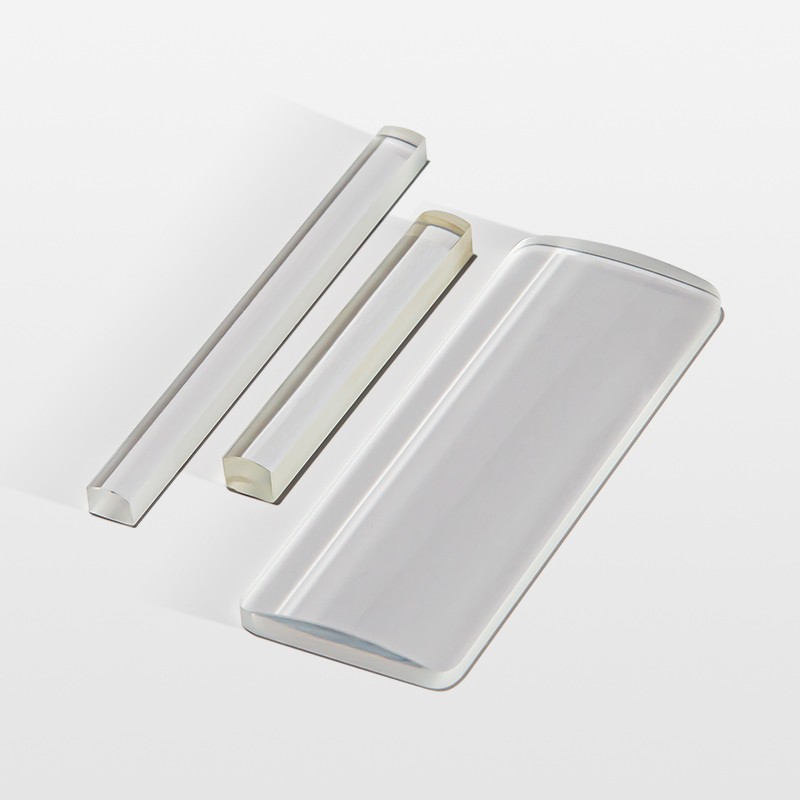

2.柱面镜

柱面镜（利用波段可见光400-700 nm）在综合验光机中用于检测和改过和散光，通过旋转柱面镜，确定散光的轴位和度数实现检测，通过调整柱面镜的屈光度和轴位，使光线在水平和垂直方向上聚焦于视网膜用于散光改过。它的特点在于一个方向有曲率（柱面轴上有曲率，用于聚焦或发散光线），另一个方向无曲率（在垂直于柱面轴的方向上为平面，不扭转光线的传布方向）。凭据其合用类型，我们分为正柱面镜和负柱面镜。

正柱面镜状态为凸柱面镜，在柱面轴上聚焦光线，用于改过某一方向的散光。

负柱面镜状态为凹柱面镜，在柱面轴上发散光线，用于改过另一方向的散光。

柱面镜的光学个性重要体此刻其非对称性，单向聚焦或发散只在柱面轴上扭转光线的传布方向。像散改过用于改过散光，使光线在水平和垂直方向上聚焦于统一平面。

柱面镜参数

屈光度（Cylindrical Power, D）：暗示柱面镜的屈光能力，领域为-6 D至+6 D。

轴位（Axis, °）：暗示柱面镜的柱面轴方向，领域为0°至180°。

曲率半径（Radius of Curvature）：决定柱面镜的曲率。

资料折射率（Refractive Index）：通常为1.5至1.7，影响柱面镜的屈光力。

交叉柱镜是综合验光机中用于精确调整散光度数和轴位的关键光学元件，它由两个正负柱面镜组成，其柱面轴相互垂直（通常为90°），且屈光度相称但符号相反（正负屈光力）

；通过旋转手柄急剧翻转交叉柱镜，实现正负屈光力的方向。中心象征批示交叉柱镜的轴位方向（0°至180°）。一个交叉柱镜通常可能由+0.25 D和-0.25 D的两个柱面镜（用于调整屈光度）组成。

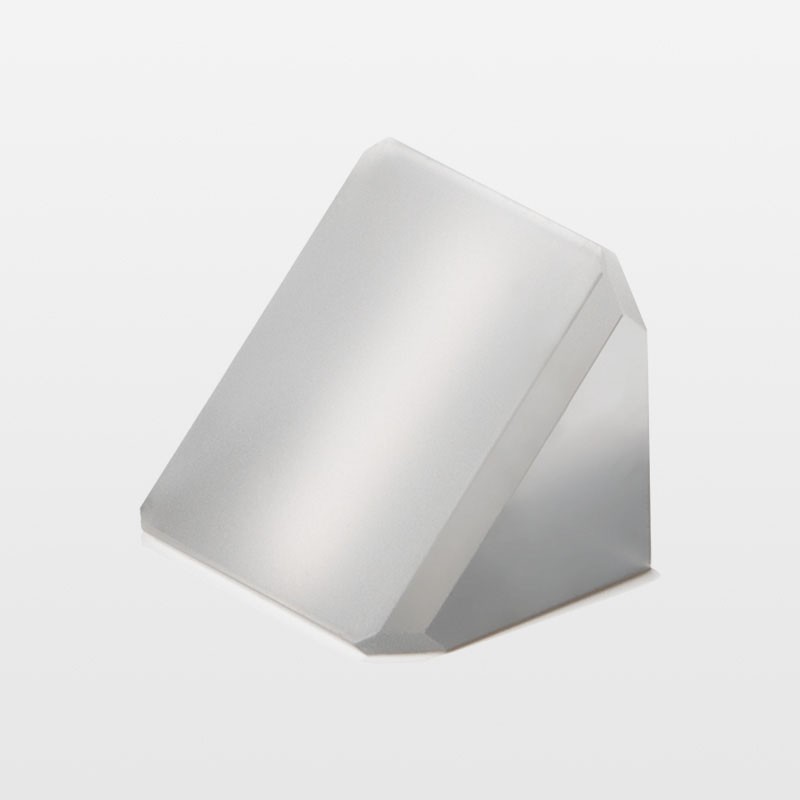

3.棱镜

在综合验光机中，棱镜片通常是三棱镜，截面为三角形，通常为等腰三角形或直角三角形，重要职能是偏转光线。用于检测和改过眼位误差（如检测斜视或隐斜视），评估眼睛的地位和协调性

；光线通过棱镜时会产生偏转，偏转角度取决于棱镜的顶角和折射率，棱镜度（Prism Diopter, Δ）用于量化偏转能力，1 Δ暗示光线在1米处偏转1厘米。

其次还有Risley旋转棱镜，由两个三棱镜组成，能够相对旋转，通过旋转两个棱镜，能够调整偏转方向和角度，可陆续调整棱镜度。在整个棱镜使用中，通过棱镜调整光路，援手患者实现双眼单视斜视改过

；棱镜起到分离双眼视标，评估双眼视职能实现双眼平衡查抄。

棱镜片重要参数

棱镜度（Prism Diopter, Δ）：暗示光线的偏转能力，领域为0 Δ至20 Δ。

顶角（Apex Angle）：决定棱镜的偏转能力，通常为5°至15°。

资料折射率（Refractive Index）：通常为1.5至1.7，确保偏转角度的正确性，预防影响棱镜的偏转能力。

基底方向（Base Direction）：暗示棱镜的偏转方向，通常为基底向上、向下、向内或向表。

资料及色散：棱镜资料通常选取低色散光学玻璃或树脂资料，以预防引入色差。

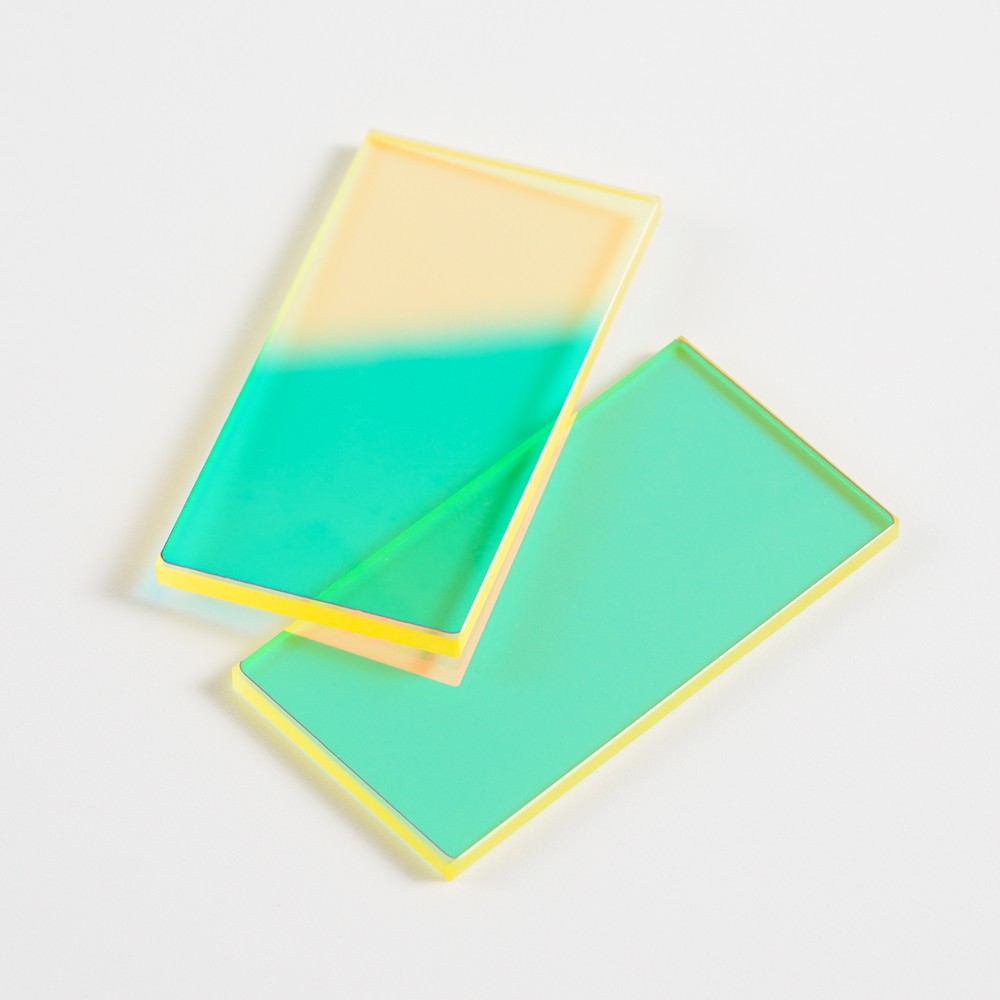

4.滤光片

在综合验光机中通常选取红绿带通滤光片，别离用于辅助验光师进行球镜度数的微和谐双眼平衡查抄。通过BP620窄带红色滤光片和BP530窄带绿色滤光片实现光学滤波。在综合验光机中，通过红绿视标比力，能够判断球镜度数是否正确

；鼓芄煌ü炻搪斯馄掷胨凼颖，评估双眼协调性。由于红光（620 nm）和绿光（530 nm）的波长差距较大，人眼对它们的聚焦地位略有分歧，通过比力红绿视标的清澈度，判断球镜度数是否正确。若是红光视标更清澈，注明球镜度数不及

；若是绿光视标更清澈，注明球镜度数过高。

参数要求

中心波长:约620 nm/530 nm，

带宽:约10-20 nm

透过率：>90%

截止深度：＞OD2

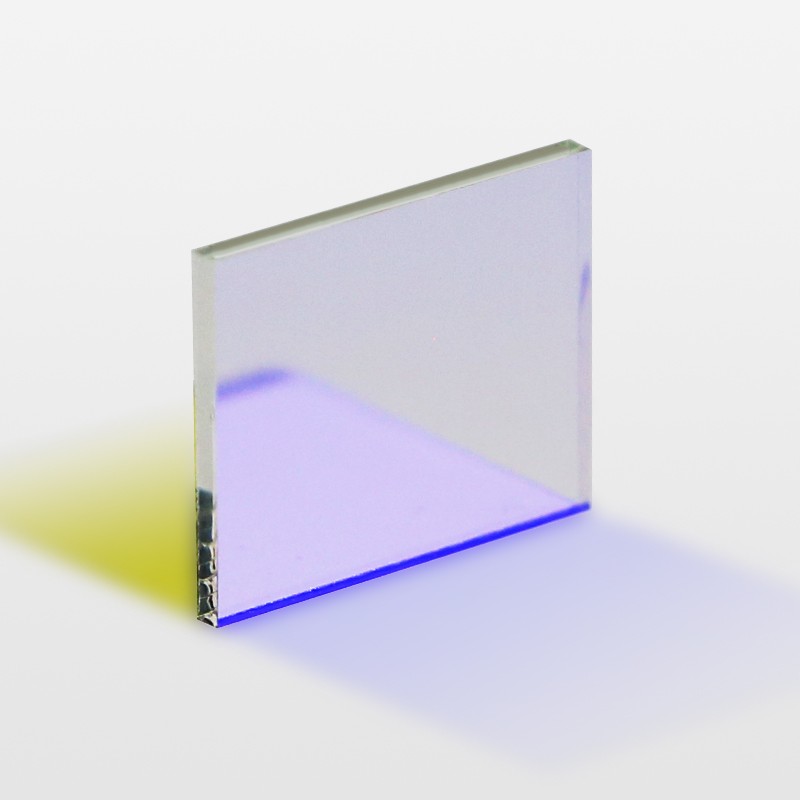

5.分光镜和反射镜

分光镜可能将入射光线分为反射光和透射光两部门，由光学玻璃或薄膜涂层造成。在验光机中，用于将光线分为两路，一路传递至患者的眼睛，另一路传递至验光师的观察系统，在双眼平衡查抄中，分光镜可用于分离双眼视标。

在综合验光机中，常用到平面反射镜和 曲面反射镜。平面反射镜常用于将光源发出的光线反射至视标系统或患者的眼睛，为确保其光路效能，其反射率通常必要达到95%以上。曲面反射镜可用于调整光线的聚焦状态，优化光路效能，也常用于代替透镜，削逊色差。

6.偏振片和中性密度滤光片

偏振镜片用于分离双眼视标，查抄双眼视职能。中性密度滤光片用于平衡双眼亮度。

综合验光机中的光学镜片是其职能实现的主题，通过球镜、柱镜、棱镜、偏振镜等多种镜片的组合与调整，验光师可能全面评估患者的屈光状态和视觉职能。每种镜片都有其特定的参数和波段利用，确保验光过程的精确性和靠得住性。光学镜片在综合验光机中的职位不成代替，其设计与利用直接决定了验光了局的正确性和患者的视觉健康。
