激光测距传感器光学镜片利用分析
激光测距传感器是现代精密丈量、自动化和智能感知的主题部件。其机能不仅取决于电子信号处置能力 ，更从底子上由其光学系统决定。下面我们将解析激光测距的分歧 ，深刻分解分歧类别传感器的光学设计逻辑与镜片配置 ，为各人做一个单一的糠煜尔用。
（图源网络 ，侵删）
一、主题测距道理与光学系统作用
激光测距基于三种物理道理 ，每种对光学系统有分歧要求：

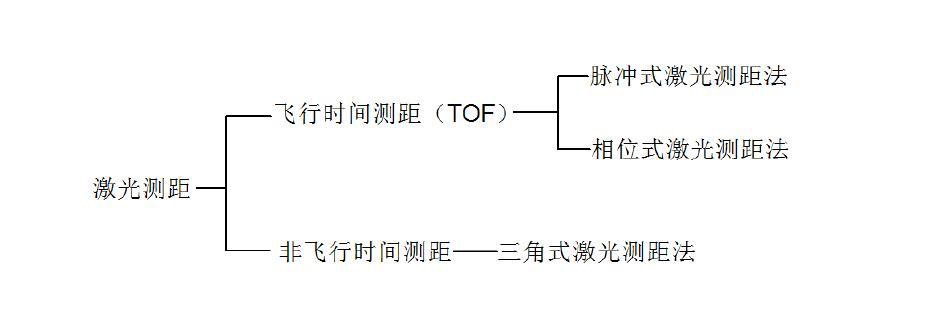

（激光测距三种物理道理）
1.相位测距法：
道理：对陆续激光束进行正弦波强度调造 ，通过丈量发射光与接管光之间的相位差来推算功夫差 ，从而得到距离。距离 d = (c * Δφ) / (4π * f_mod) ，其中 c为光速 ，f_mod为调造频率 ，Δφ为相位差。
特点：丈量精度高（可达毫米甚至亚毫米级） ，但丈量速度相对较慢 ，且存在最大无吞吐距离限度。适合于中短距离高精度静态或低速丈量。

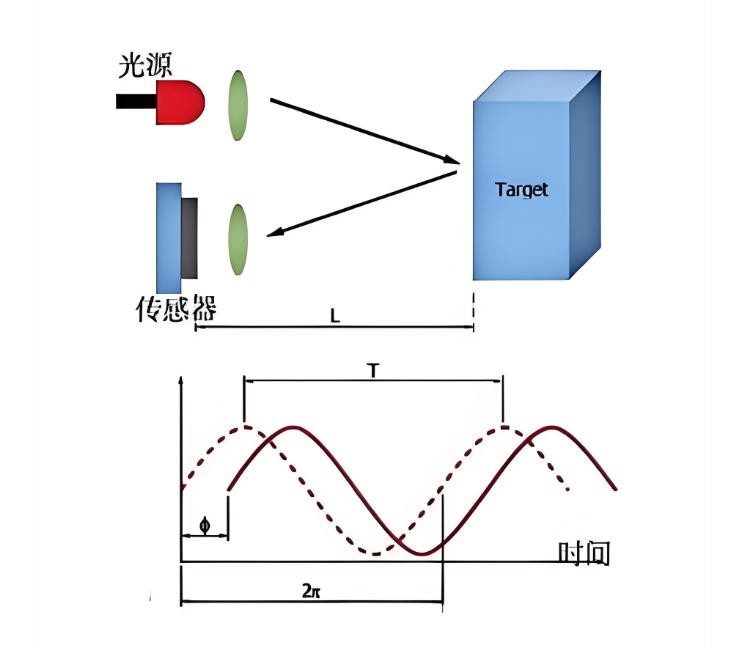

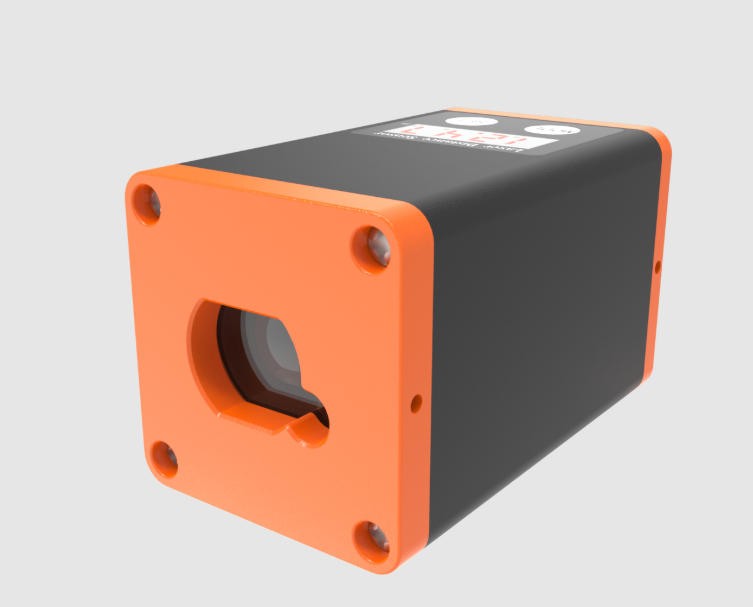

（相位激光测距）
2.脉冲飞行功夫法：
道理：发射极短功夫（纳秒级）的高功率激光脉冲 ，直接丈量发射脉冲与接管脉冲之间的功夫距离。距离 d = (c * Δt) / 2。
特点：丈量速度极快 ，单次丈量即可实现 ，量程远（可达数公里）。其绝对精度受限于功夫丈量单元的精度（通常厘米级）。适合于远距离、高速动态丈量。

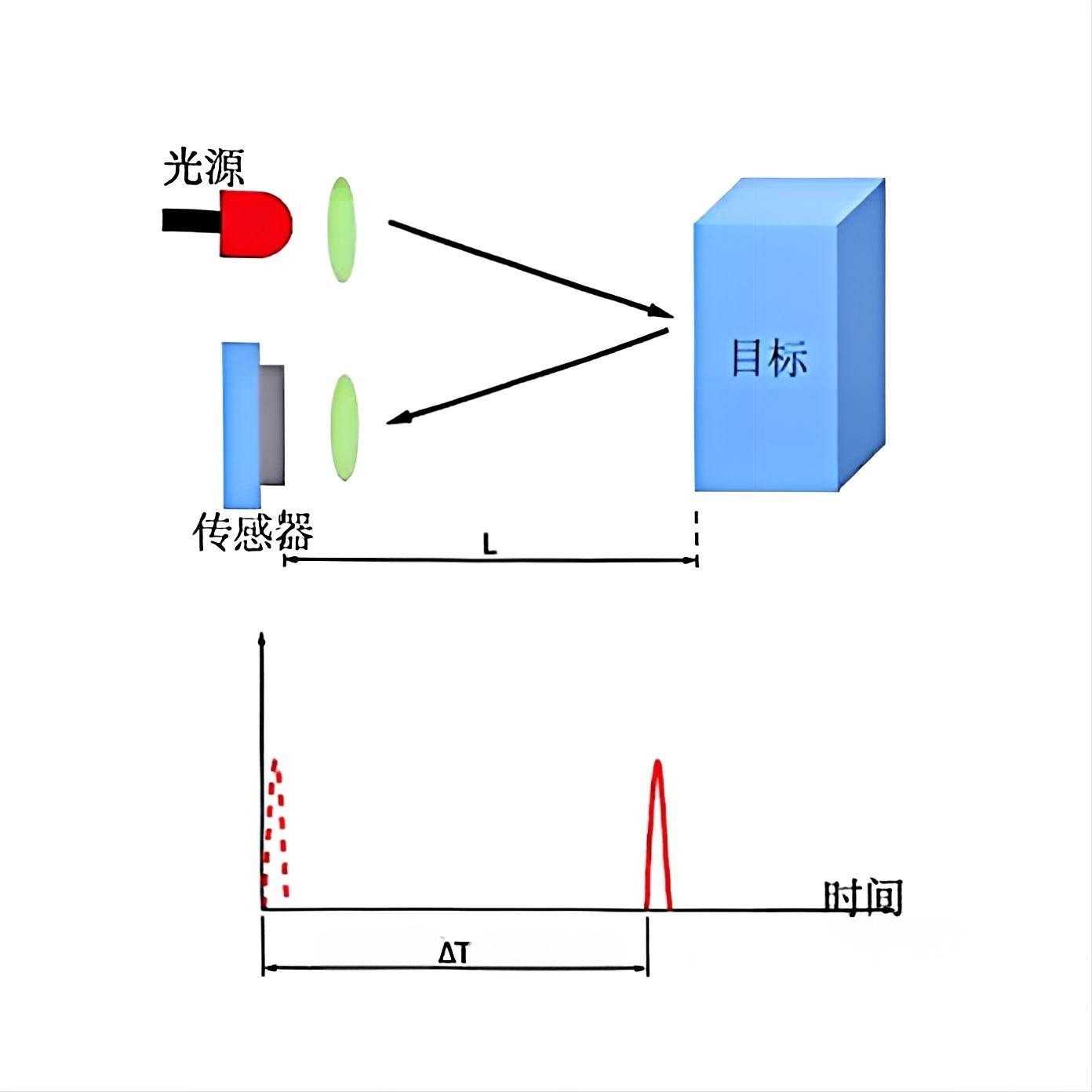

（脉冲飞行功夫法）
3. 三角反射法：
道理：发射激光在指标表表形成光斑 ，通过一个偏离发射轴线的接管透镜（相机） ，在感光元件上成像。凭据光斑在感光元件上的地位偏移 ，利用类似三角形几何干系推算距离。
特点：在近距离（几厘米到几米）内可实现微米级超高分辨率 ，但量程幼 ，非线性 ，且精度随距离增大迅速降落。适合于固定距离领域内的精密检测 ，如表表概括丈量。

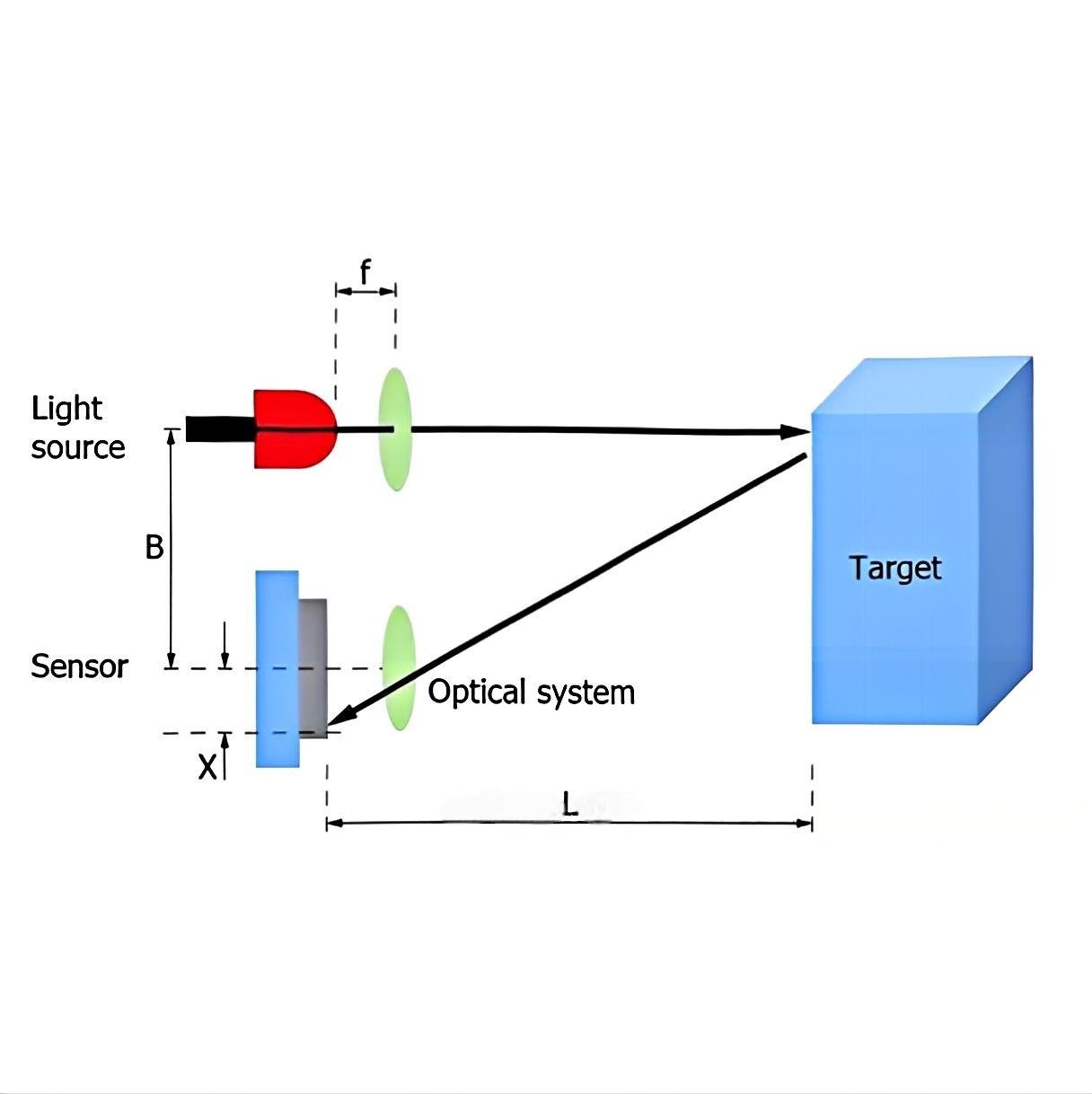

（三角反射法）
二、 激光测距传感器的分类与利用
从设计哲学和利用场景启程 ，激光测距传感器可清澈地划分为消费级/通用级与工业级/专业级两大堡垒。这两大堡垒在光源选择、光学设计和机能指标上存在系统性差距。

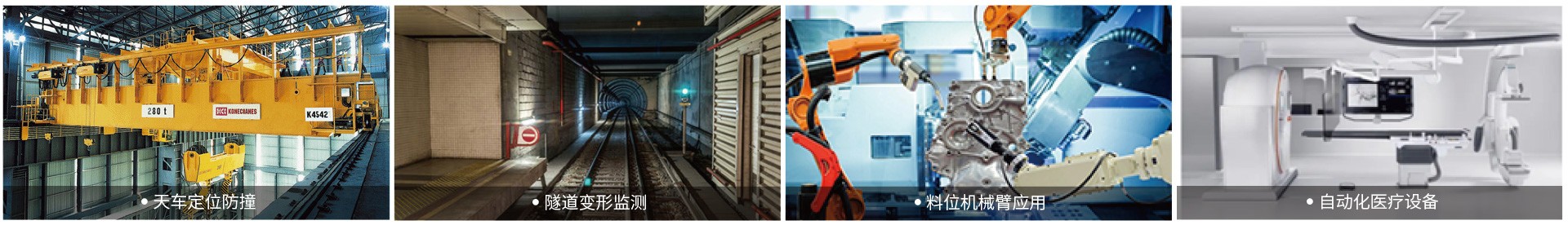

1. 消费级/通用级传感器
设计主题：成本与易用性优先。在满足根基测距职能的前提下 ，致力于最大化降低成本和简化用户操作。
典型道理：重要选取相位法和三角法。脉冲法因主题功夫丈量芯片成本较高 ，在此领域较少见。
常见利用：
室内服务机械人（避障、建图）
智能家居（液位检测、触发感应）
消费电子、玩具、教育套件
DIY创客项目
光学系统特点：
光源：宽泛使用 635nm-660nm红色可见激光二极管。其中 ，635nm因其光斑极其明亮能干而成为主流选择。这些光源成本极低（源于激光批示器、光驱等成熟产业链） ，且光斑可见的个性使得装置、调试和指标对准无需任何辅助工具 ，极大地提升了用户履历。
功率：为保险人眼安全 ，通常严格节造在Class 2安全等级（<1mW） ，这也直接限度了其有效丈量距离。
环境适应性：重要针对室内或光拍照对不变的和善环境进行设计。其光学系统（出格是滤光片）在户表强光下的抗滋扰能力是其重要机能瓶颈。
2. 工业级/专业级传感器
设计主题：机能与靠得住性优先。钻营在复杂、恶劣的工业或户表环境下 ，实现高精度、高不变性和长命命运行。
典型道理：脉冲法（用于远距离、高速丈量）和相位法（用于中短距离高精度丈量）均有宽泛利用。三角法令专一于特定的近距离超高精度场景。

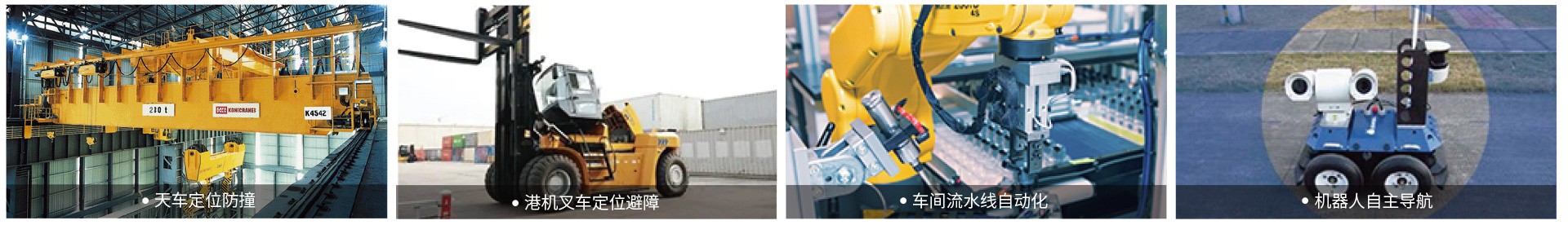

常见利用：
工业自动化（物料丈量、定位、装卸）
测绘与工程（全站仪、地形扫描）
无人机与自动驾驶（定高、避障）
安防与交通（车辆测速、入侵检测）
林业与农业
光学系统特点：
光源：
相位法：多选取850nm或905nm近红表激光。硅基探测器在此波段响应度最高 ，且太阳布景光滋扰相对较幼。
脉冲法：常用905nm或1550nm激光。其中1550nm波长因人眼安全阈值极高 ，可允许发射更高脉冲功率 ，从而实现超远距离探测 ，是高端测绘、激光雷达（LiDAR）的主流选择。
功率：凭据量程和安全尺度 ，可从数毫瓦到数瓦不等。高功率型号通常建设安全互锁机造和明确警示标识。
环境适应性：光学与机械设计需应对户表强光、雨雾、尘埃、凹凸温冲击等恶劣前提。这通常意味着必要更精密的光学镜片、更高效的窄带滤光片以及牢固的密封防护结构。
三、光源选择：波长背后的工程衡量
光源波长是光学系统设计的起点 ，体现了机能、成本、安全之间的平衡。
1. 消费级主流选择：可见红光
| 波长 | 635nm | 650-660nm |
| 视觉亮度 | 极高（人眼敏感） | 高 |
| 产业链起源 | 激光批示器、光存储设备 | DVD光驱、低成本激光模组 |
| 主题优势 | 光斑极其显著 ，装置对准零难度 | 成本最低 ，供给链最成熟 |
| 光学挑战 | 与太阳光/灯光光谱沉叠严沉 ，抗滋扰差 | 同左 ，且视觉亮度略逊于635nm |
| 典型功率 | <1mW（Class 2安全尺度） | <1mW（Class 2安全尺度） |
| 现实量程 | 室内：0.1-20m；户表强光下机能急剧降落 | 类似 ，对强光更敏感 |
设计哲学：接受抗滋扰能力的物理缺点 ，换取光斑可见性这一对用户履历至关沉要的个性 ，同时将成本压至极致。
2. 工业级主题选择：近红表光
| 波长 | 850nm | 905nm | 1550nm |
| 可见性 | 不私见（轻微红晕） | 不私见 | 齐全不私见 |
| 探测器响应 | 硅探测器响应度高 | 硅探测器响应峰值 | 需InGaAs探测器 ，成本高 |
| 主题优势 | 成本较低 ，抗滋扰优于可见光 | 机能/成本平衡最佳 ，产业链成熟 | 人眼安全阈值高100倍 ，可发射更高功率 |
| 大气穿透 | 较好 | 好 | 极好（雾、雨穿透性强） |
| 典型功率 | 数mW至数十mW | 数十mW至数W（脉冲） | 数百mW至数W |
| 现实量程 | 0.1-100m（相位法） | 1m-3km（脉冲法） | 500m-10km+（脉冲法） |
设计哲学：就义直观可见性 ，钻营最佳信噪比、环境适应性及安全合规性 ，满足工业靠得住性与专业丈量需要。

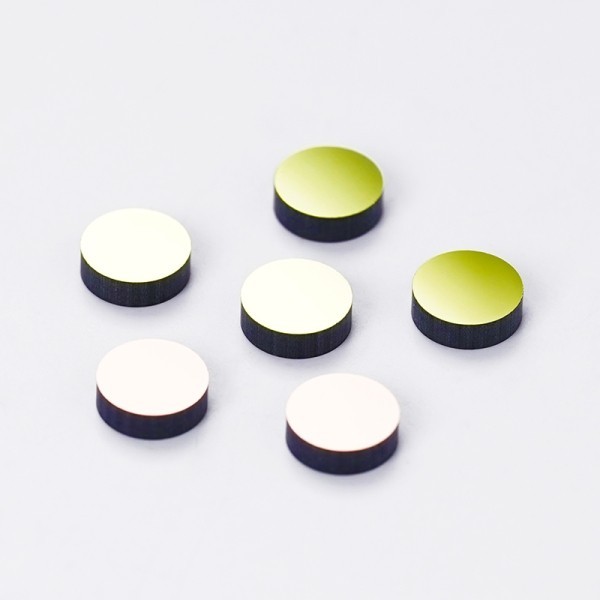

（NBP905窄带滤光片）
四、光学镜片配置与具体参数分析
1. 发射光学系统：光束的塑造
主题镜片：非球面准直透镜
主题职能：将激光二极管发出的发散光束整形成低发散角的准直光束
| 参数 | 消费级（可见光） | 工业级（红表） |
| 资料 | 光学塑料（PMMA/PC） | 光学玻璃（BK7/H-K9L） |
| 成本考量 | 单价极低（<0.5美元） ，适合注塑量产 | 单价较高（2-20美元） ，需精密研磨 |
| 镀膜 | 单层MgF?增透膜（635/650nm） ，单面反射损失约1.5% | 多层宽带增透膜（如650-1050nm） ，单面反射损失<0.5% |
| 现实发散角 | 0.5°-1.0°（节造较宽松） | 0.1°-0.3°（精确节造 ，远距离光斑。 |
| 温漂思考 | 根基不思考 ，工作温度领域窄（0-40℃） | 资料与机械结构赔偿设计 ，工作温度领域宽（-40~85℃） |

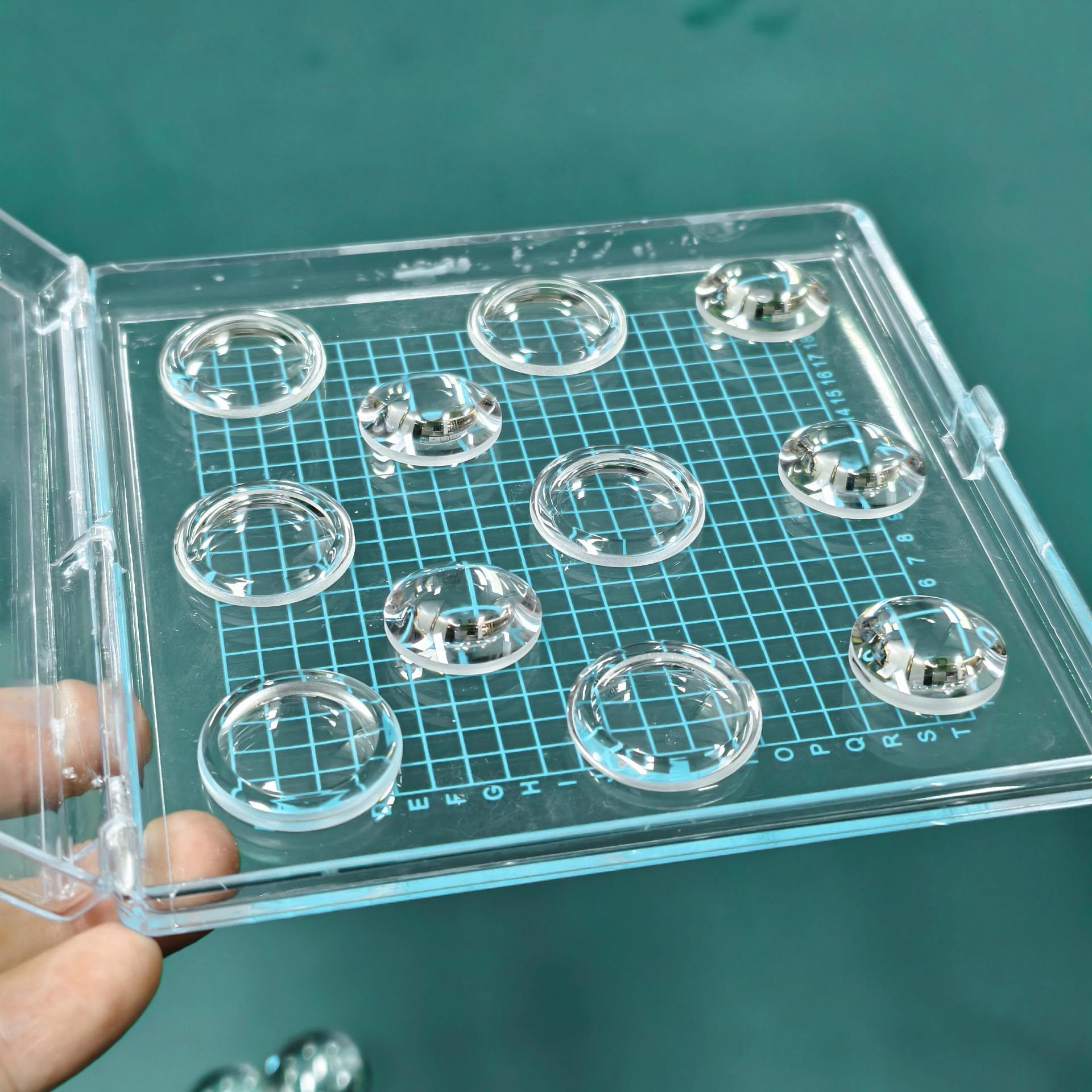

（非球面透镜）
2. 接管光学系统：信号的捕获与净化
这是光学设计的主题 ，直接决定信噪比。
A. 接管物镜
作用：最大化网络幽微回波信号
现实设计：
消费级：常选取单片塑料非球面透镜 ，口径Φ3-8mm
工业级：多选取玻璃透镜组或大口径非球面（Φ10-50mm） ，甚至菲涅尔透镜以减轻沉量

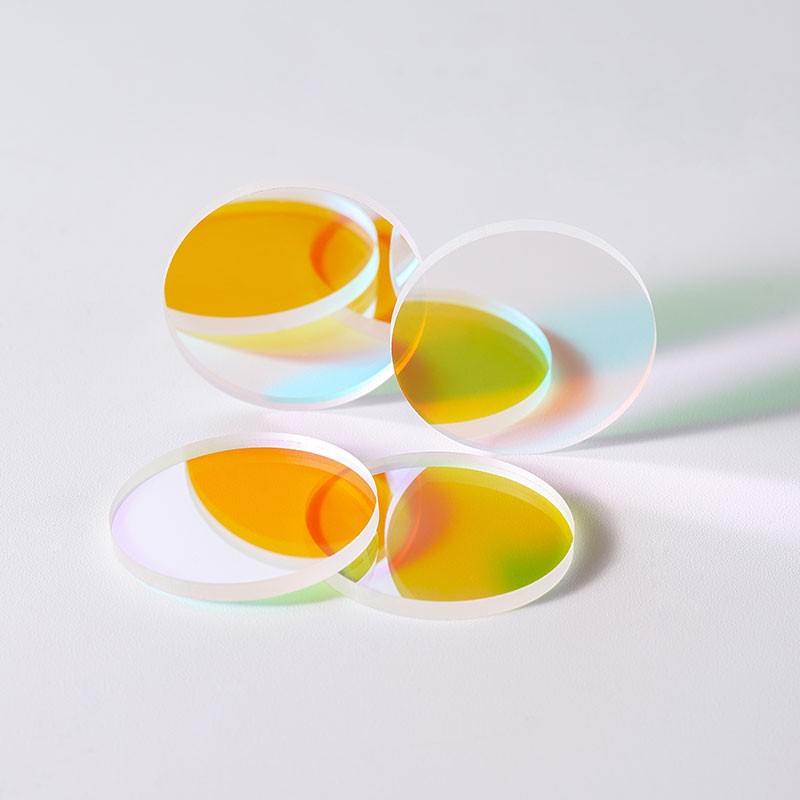

（NBP635窄带过问滤光片）
B. 窄带过问滤光片——机能的关键
地位：通常置于接管光路中 ，探测器前方
职能：仅允许激光波长±Δλ领域内的光通过 ，强烈抑造布景光
| 参数 | 消费级（635/650nm） | 工业级（850/905nm） | 工业级（1550nm） |
| 中心波长精度 | ±3nm | ±2nm | ±2nm |
| 带宽（FWHM） | ±15-25nm（较宽） | ±5-10nm（较窄） | ±5-10nm |
| 峰值透过率 | >80% | >90% | >90% |
| 截止深度（OD值） | OD3（反对99.9%） | OD4-5（反对99.99%-99.999%） | OD4-5 |
| 基底资料 | 光学玻璃 | 光学玻璃 | 石英玻璃 |
| 环境耐久性 | 通常 ，可能无硬质；つ | 镀硬质；つ ，防刮擦、防潮 | 同左 |
| 成技巧域 | 0.2-1美元 | 2-10美元 | 10-50美元 |
C. 探测器前场镜
作用：将接管物镜汇聚的光斑 ，匹配到探测器（如APD、SiPM、PIN）的活络区域
设计重点：节造像差 ，确保光斑能量集中
3. 系统级光学设计考量
视场角匹配：接管视场角略大于发射光束发散角 ，确；夭ú幻允
消杂散光设计：
消费级：单一光阑 ，玄色哑光内壁
工业级：多级光阑、螺纹消光结构、专用吸光涂层（如Acktar Metal Velvet）
同轴与离轴设计：
消费级多选取离轴（发射与接管光路平行但分离） ，结构单一
工业级高精度传感器常选取同轴（通过度光镜共用主镜） ，预防视差 ，但需解决发射光直接反射串扰问题
4. ；び敫ㄖ庋г
；ご翱谄
资料：消费级用平板玻璃；工业级用蓝宝石玻璃或镀硬化膜玻璃
镀膜：宽带增透膜 ，两全防护与透光
附加职能：疏水疏油涂层（工业级）

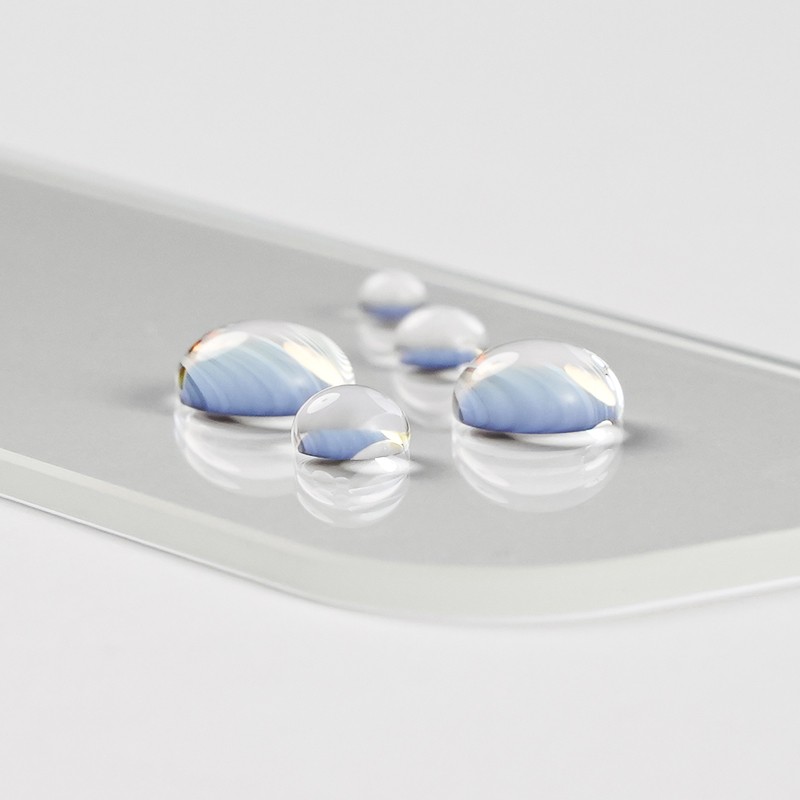

（防水窗口片）
分光镜/光学隔离器（用于同轴系统）：
要求极高的消光比（>60dB）

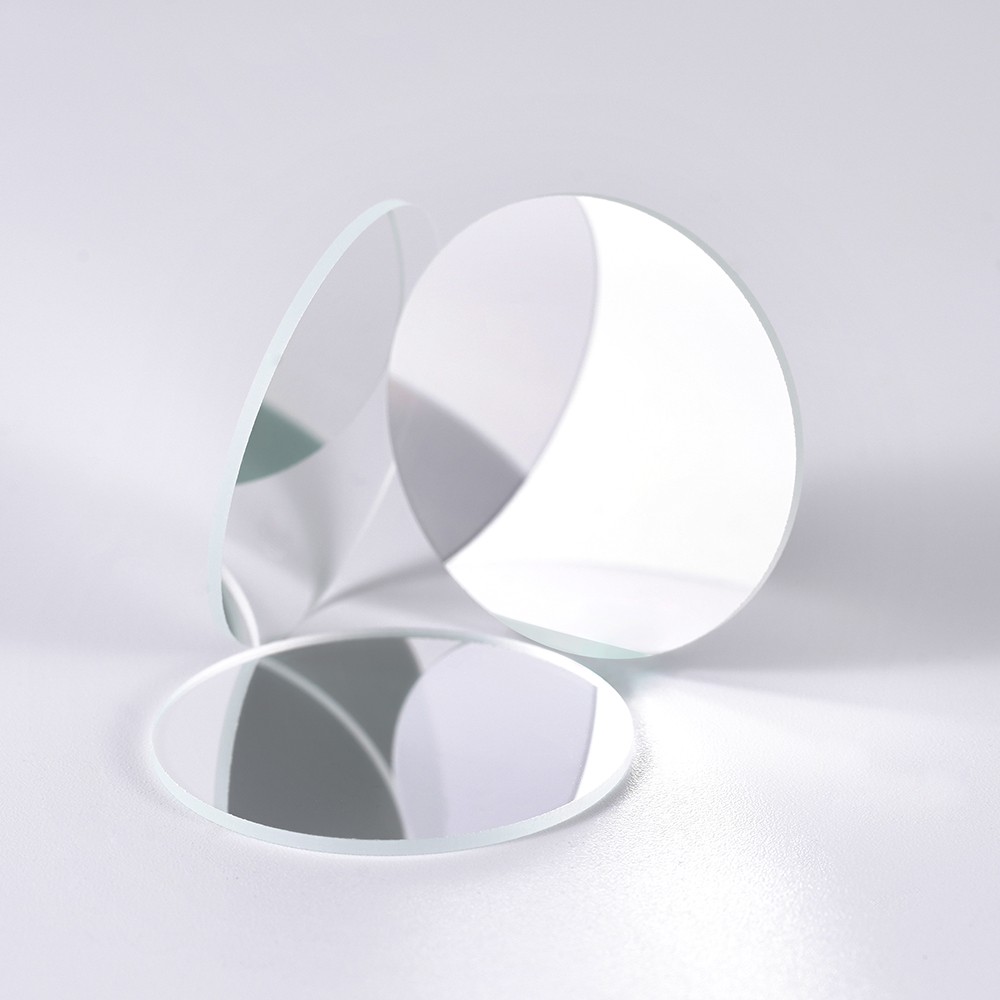

（分光镜）
扩束镜（用于远距离脉冲系统）：
伽利略式或开普勒式 ，将光束发散角进一步压缩

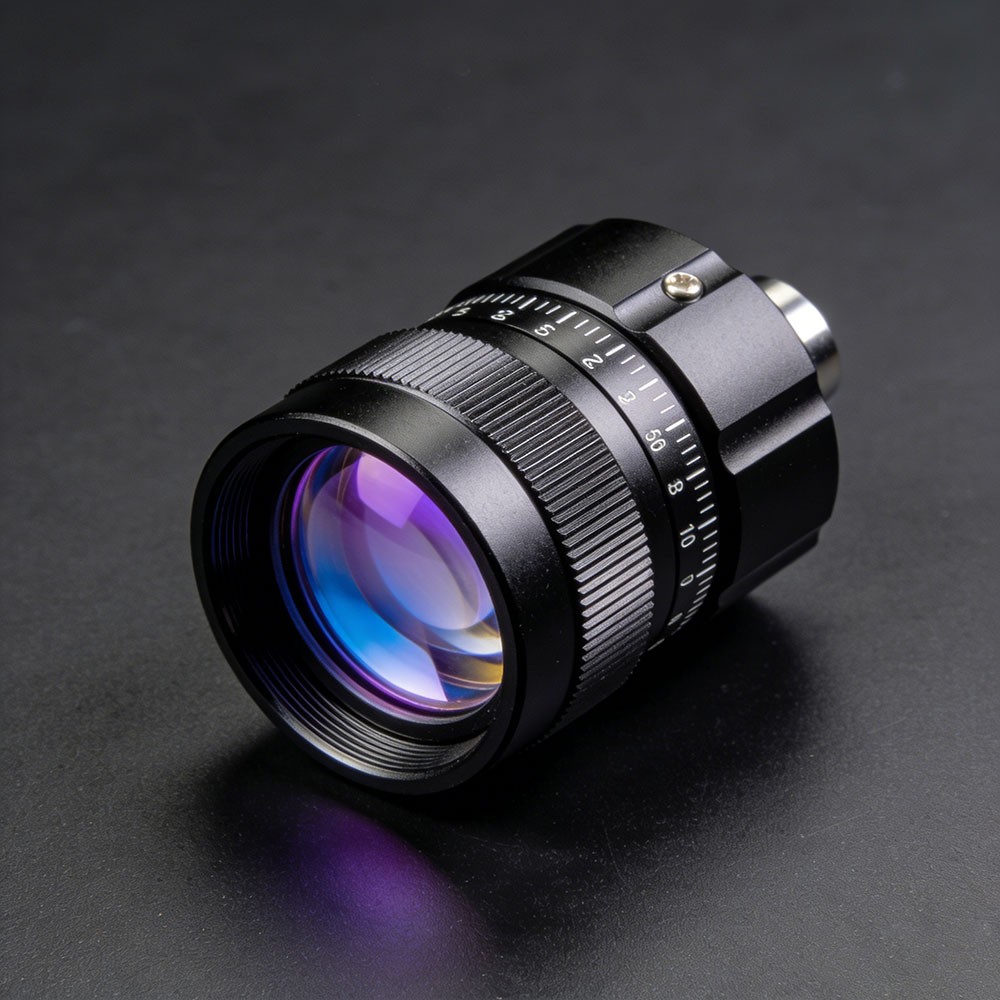

（扩束镜）
五、光学系统与产品定位的对应关系
| 设计维度 | 消费级/通用级 | 工业级/专业级 |
| 设计哲学 | 用户履历驱动（光斑可见） | 机能指标驱动（精度、靠得住） |
| 光源选择 | 635nm/650nm可见激光 | 850/905/1550nm红表激光 |
| 光学机能优先级 | 成本 > 对准方便性 > 抗滋扰 | 抗滋扰 > 不变性 > 效能 > 成本 |
| 滤光片战术 | “够用即可” ，带宽较宽 | “极致抑造” ，窄带宽、深截止 |
| 环境适应性 | 室内、和善环境 | 户表、宽温、防尘防水（IP67） |
| 寿命考量 | 1-3年（消费电子尺度） | 5-10年（工业设备尺度） |
| 典型光学BOM成本 | 1-5美元 | 20-200美元+ |
工程启迪
1.不存在“最好”的波长或镜片：只有最适合特定利用场景的衡量规划。635nm的成功在于精准把握了消费级用户“必要看见光斑”的主题诉求。
2.滤光片是性价比最高的机能提升部件：在消费级设计中 ，适当投资于更好的滤光片 ，往往能显著改善户表使用履历。
3.工业级的光学设计是系统工程：从资料热膨胀系数匹配、镀膜光谱不变性 ，到机械结构的消应力设计 ，每一个细节都影响最终机能。
激光测距传感器的光学镜片设计 ，性质上是在物理定律、造作成本、用户需要之间的精确平衡。理解这套平衡逻辑 ，便能洞察市场上各类产品的真实能力天堑 ，做出更精准的选型与利用决策。
