在光学镜片、棱镜等元件的冷加工（研磨、抛光）图纸和技术要求中，部门光圈数（ΔN） 与 面形峰谷值（PV值） 是两个至关沉要且亲昵有关的精度指标
。理解它们的界说、区别及内涵换算关系，对于正确解读图纸、造订加工工艺和进行质量节造拥有决定性意思
。

（图源网络，侵删）

一、主题概想解析：从过问条纹到物理高度

这两个参数均源于光学元件的过问检测法（如使用激光平面过问仪）
。当被测光学表表与梦想参考面进行比力时，会形成一系列明暗相间的过问条纹（俗称“光圈”）
。

部门光圈数（ΔN）

界说：在划定的检测区域内，过问条纹相对于梦想规定状态（如直线、等距同心圆）的部门弯曲水平
。它量化的不是整个面的整体曲率，而是表表的部门不规定度，如像散、部门凹陷或凸起
。

单元：“个条纹”或“圈”
。它是一个无穷纲的相对值，暗示误差了几个齐全的条纹距离
。

意思：ΔN直接反映了光学表表的滑润度和部门缺点，是评价面形质量细腻水平的主题指标
。图纸上常见标注如“ΔN≤0.1”
。

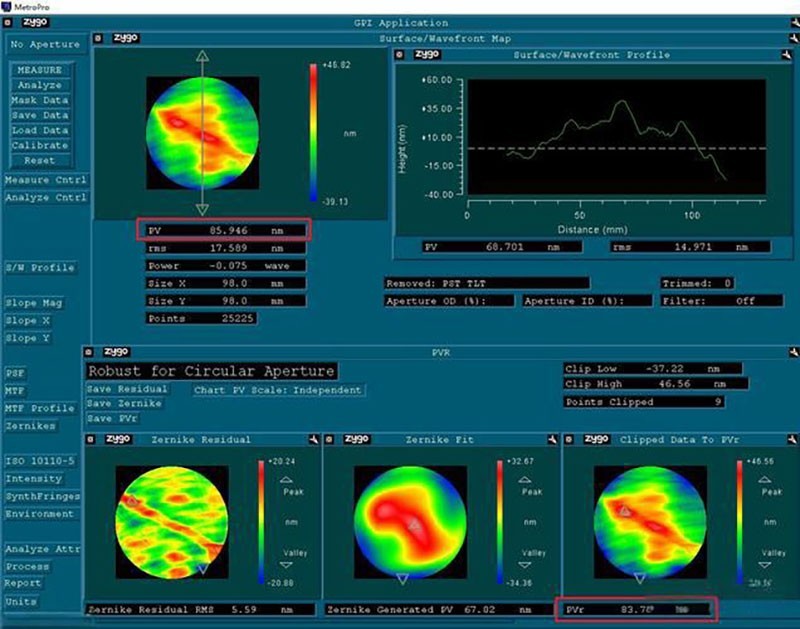

面形峰谷值（PV值，Peak-to-Valley）

界说：在整个评价区域内，被测表表最高点与最低点之间的垂直距离
。

单元：长度单元（通常为纳米nm或微米μm），或换算为检测波长的倍数（如λ/2）
。

意思：PV值是一个全局性、绝对值的精度指标，直观描述了表表概括的最大升沉领域，直接影响到光学系统的波前误差和成像质量
。

（图源网络，侵删）

二、主题换算关系：为何是“λ/2”？

ΔN与PV值之间的桥梁，成立在过问丈量的根基道理之上
。其换算关系并非单一的固定倍数，而是由检测光源的波长（λ） 决定
。

物理道理：在单次反射式过问检测中（如检测平面镜），相邻两条亮（或暗）条纹（即1个光圈距离，N=1）对应的光程差为1个波长（λ）
。由于光线在被测表表反射并返回，这段光程差对应的是两倍的表表物理高度差
。

关键公式：

物理高度差（PV值）=（光圈数ΔN或N）×（检测波长λ/2）

通俗诠释：1个光圈的误差，意味着表表存在λ/2的物理高度差
。这是光学冷加工领域最主题的换算基石
。

三、从图纸标注到现实节造：换算事俘

以最常用的He-Ne激光过问仪（波长λ=632.8nm）为例：

事俘一：图纸要求 ΔN≤0.2

推算：允许的最大部门面形误差PV=0.2×(632.8nm/2)=0.2×316.4nm≈ 63.3nm
。

解读：这意味着在职一划定部门区域内，表表的最高点与最低点之差不能超过约63纳米
。这是一个对表表滑润度要求极高的指标
。

事俘二：图纸要求 N≤0.5（总光圈数，即整体曲率要求）

推算：允许的整面子形PV值=0.5×(632.8nm/2)≈ 158nm
。

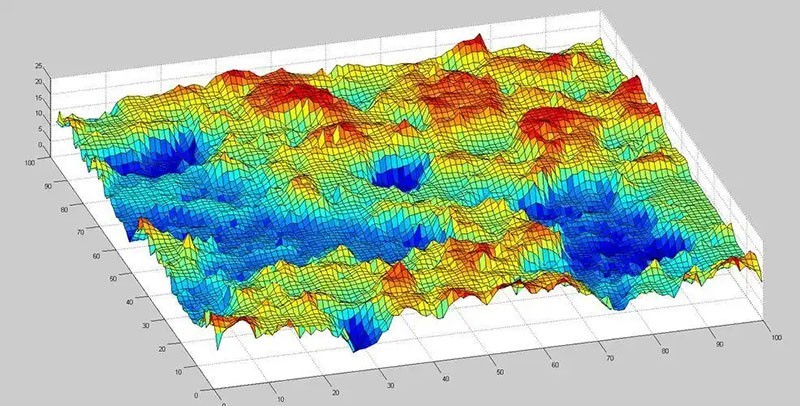

解读：对整个光学元件的整面子形升沉进行节造，允许的最大峰谷差约为158纳米
。

（图源网络，侵删）

四、工程意思与领导作用

领导加工与检测：操作者和检验员通过过问仪直接读取的是ΔN（条纹弯曲量）
。利用上述公式，他们能够立即将其转换为有明确物理意思的PV值，从而判断是否满足微米级甚至纳米级的精度要求
。

理解图纸意图：设计师用ΔN标注，是由于它直接在过问场中可见、可丈量，且能直观分离“部门不规定”与“整体曲率”
。加工方必须理解这背后对应的物理精度极限
。

工艺选择凭据：分歧的ΔN要求对应着不一致级的抛光工艺和功夫成本
。要求ΔN≤0.1比≤0.5必要更精密的工艺和更长的建形功夫
。

在光学冷加工领域，部门光圈数ΔN与面形峰谷值PV是描述统一表表质量的两个维度：ΔN是过问丈量中的“标尺”，而PV值是现实的“物理高度差”
。它们通过 “PV=ΔN×(λ/2)” 这一底子公式缜密相连
。理解这一关系，不仅能正确无误地执行图纸要求，更能深刻把握光学表表精度的性质，从而在超精密造作中实现对“纳米技满曲面”的钻营
。服膺“一个光圈，半个波长”，便把握了沟通过问图样与实体精度的钥匙
。
