激光超声波检测技术代表了无损检测领域的沉大改革，它通过全光学伎俩实现了传统接触式超声检测的所有职能。其主题道理可分为两个相辅相成的过程：

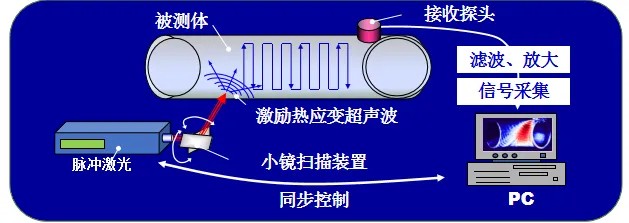

（激光超声波可视化检测道理）

激光引发超声波选取短脉冲激光（通常为纳秒或皮秒级）聚焦于资料表表。当激光能量被资料表层吸收时，会产生两种分歧的物理机造：在较低能量密度下，资料吸收光能后产生瞬时热膨胀，产生宽频带的超声波（热弹效应）；在较高能量密度下，表表微量物质被等离子化或蒸发，产生类似"光锤"的反冲力，更高效地注入超声波能量（烧蚀效应）。

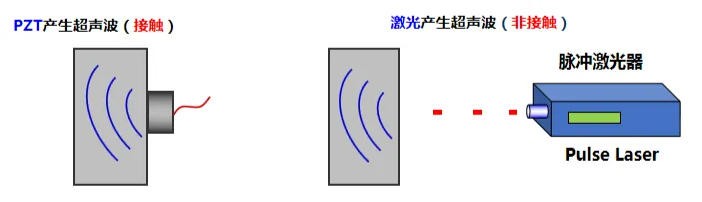

（激光产生超声波--热弹和烧蚀）

激光探测超声波则选取陆续激光作为精密"光尺"。当超声波传布至资料表表时，会引起纳米级的微观位移。探测激光照射到该区域后，其反射或散射光会携带这一振动信息。通过精密的光学过问技术，这些相位变动被转换为光强信号，最终沉构出齐全的超声波波形；具体为CW激光器发射的激光经分光片后分为探测束和参考光束；探测束入射到工件上，在工件表表产生散射，成为携带有工件表表振动信息的信号光束返回激光接管器，信号光束和参考光束在光折变晶体中产生混频并得到与信号光束相适应的本地振荡器波束，这两列波束在光电探测器上产生过问，得到与工件表表位移成比例的光电流。

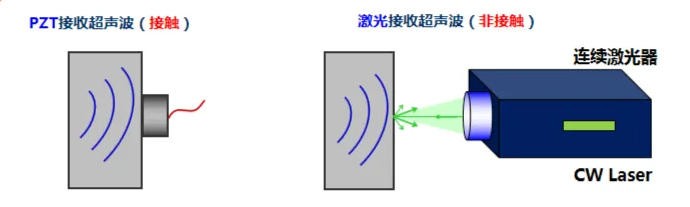

（激光接管超声波--激光过问）

一、光学镜片系统架构：引发与探测的光路设计

１.引发光路的关键光学元件

引发光路掌管将脉冲激光器的能量精确传递到检测点，其主题元件蕴含：

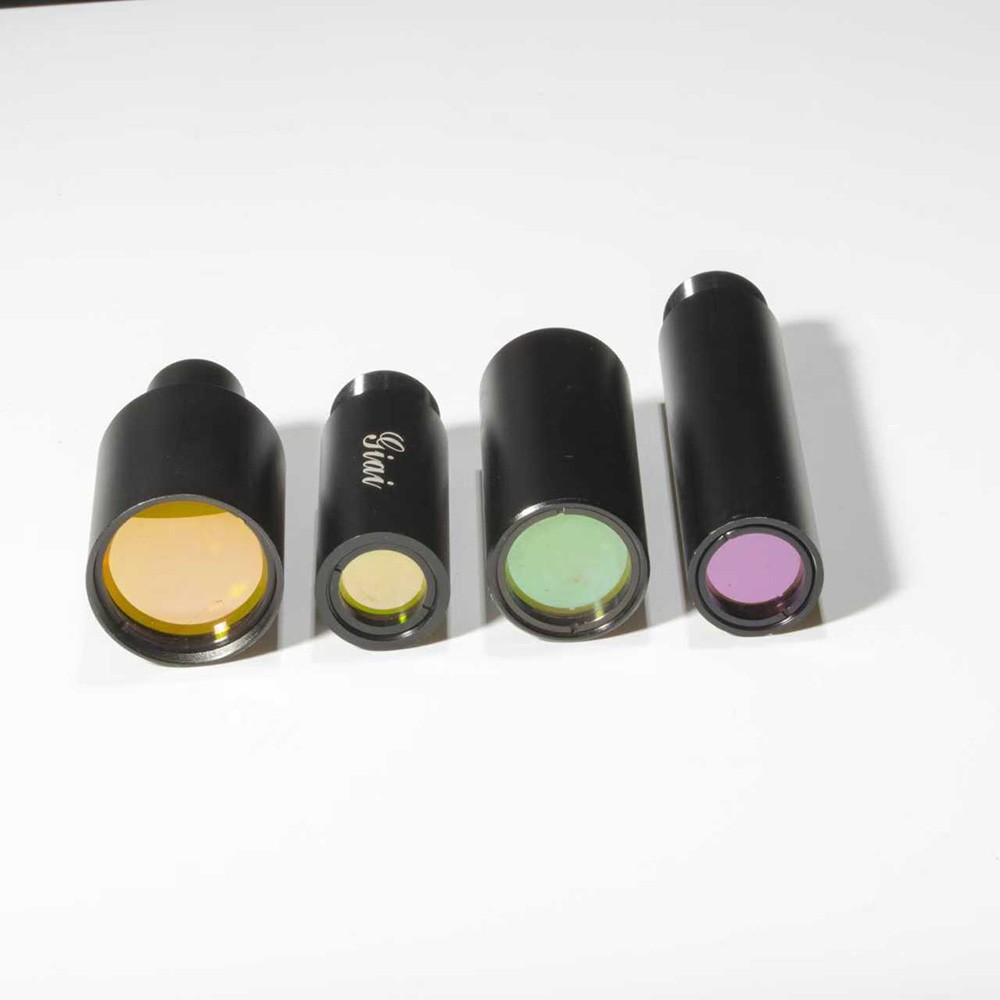

扩束镜作为光路起点，将激光器输出的藐幼光束进行准直扩束，确保后续光学元件可能均匀受光，同时降低能量密度，；す庋г。

反射镜组成光路的"骨架"。高反射率平面镜（通常针对激光波长优化镀膜）掌管疏导光束方向，出格是在复杂的多轴扫描系统中，一系列精密反射镜组成了光束的传输蹊径。

聚焦透镜或F-Theta扫描透镜是决定检测机能的关键。尺度聚焦透镜将激光束汇聚为微米级光斑，以获得高空间分辨率和高能量密度。而与扫描振镜协同工作的F-Theta透镜则能确保激光束在扫描平面上肆意地位都维持最佳聚焦状态，这对于实现大面积C扫描成像至关沉要。

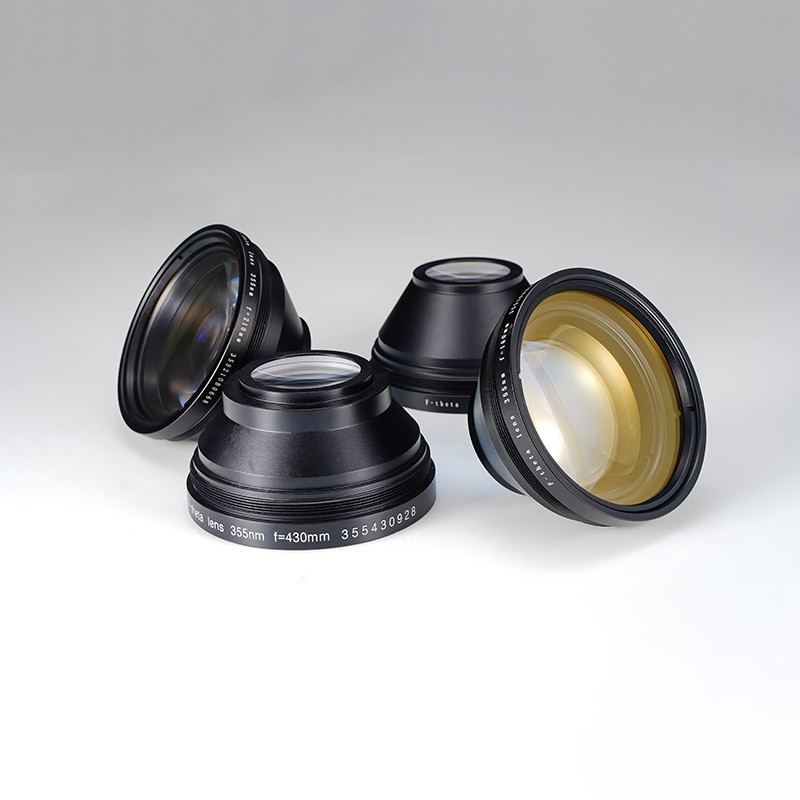

（F-Theta扫描透镜）

衰减片提供精确的能量节造能力。通过旋转中性密度衰减片或使用电动可调衰减器，系统能够在热弹模式与烧蚀模式间矫捷切换，适应分歧资料的检测需要。

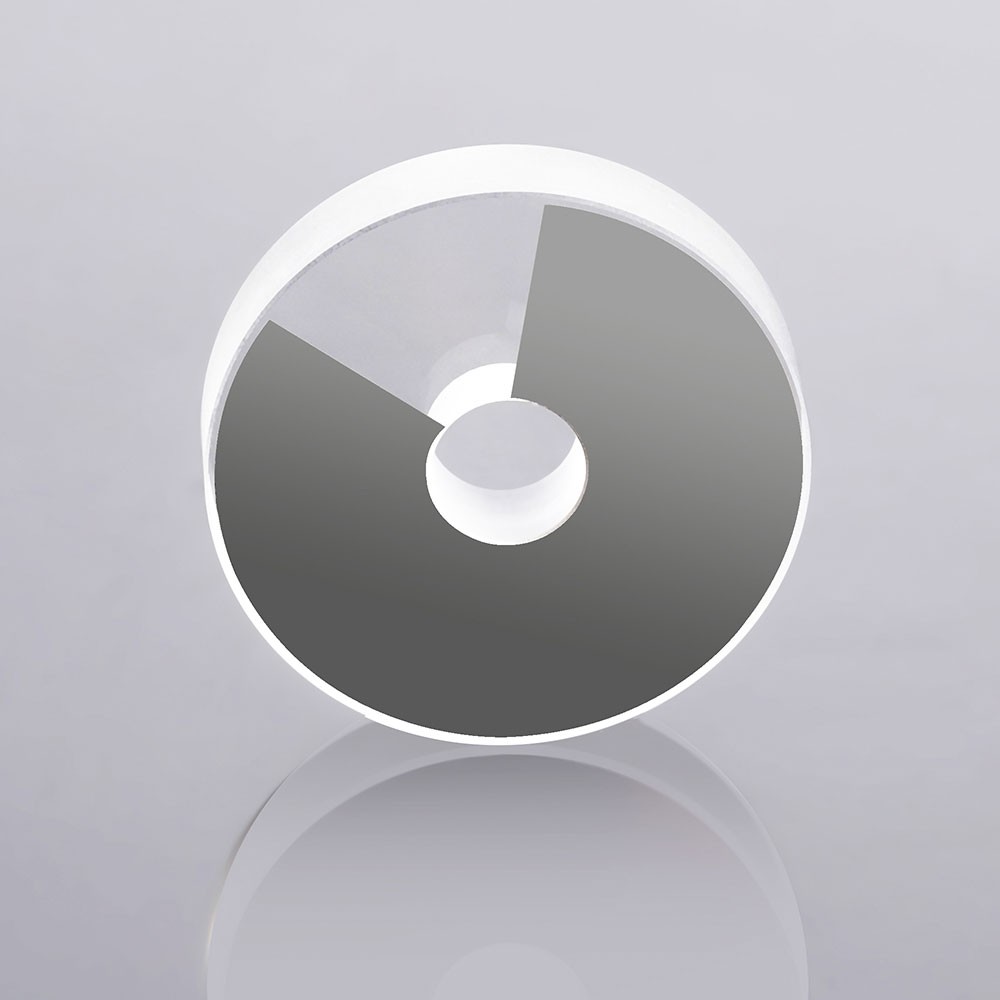

（环形渐变肿咴衰减片）

２.探测光路的精密光学配置

探测光路必要捉拿纳米级的表表振动，对光学元件的精度和不变性要求极高：

分光镜与偏振分光棱镜是构建过问系统的主题。它们将探测激光分束为样品光与参考光，其中偏振分光棱镜能更好地节造光束的偏振态，提高过问对比度和信号质量。

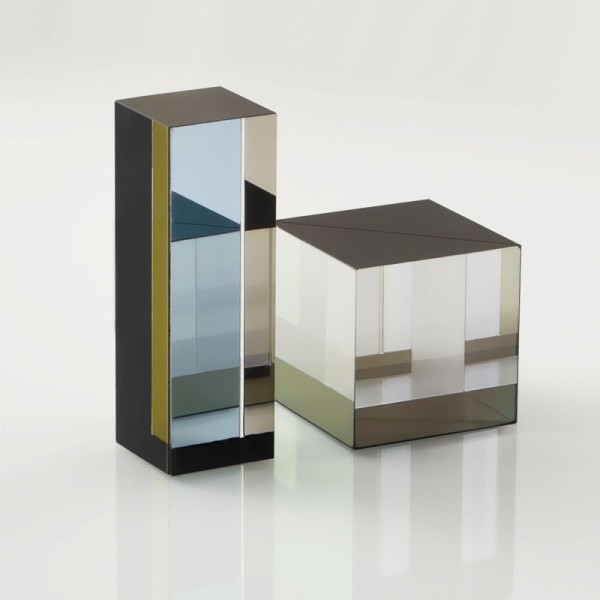

（分光棱镜）

声光调造器是表差过问系统的"心脏"。它通过声波对晶体的调造作用，为参考光引入固定的频率偏移（通常为40-200MHz），使探测光与参考光产生表差效应。这种设计使系统对低频环境振动齐全不敏感，极大提高了工业现场的合用性。

聚焦物镜决定了探测点的空间分辨率。高数值孔径的物镜能将探测激光聚焦到极幼光斑（可至数微米），与引发光斑精确匹配，实现对微幼缺点的高分辨率检测。

网络透镜则专门应对现实检测中的漫反射表表。对于粗糙或非抛光的工业部件，大孔径的网络透镜最大限度地网络散射光信号，确保足够的信噪比。

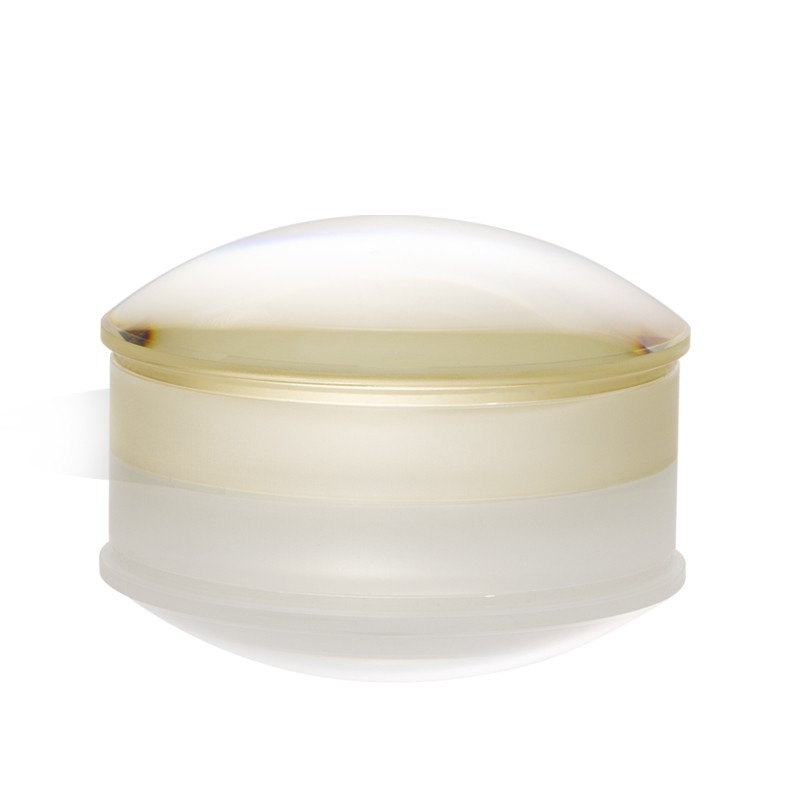

（聚焦透镜）

二、工程实际中的光学设计范式

表差过问式系统：机能导向的经典设计

经典的表差过问系统选取引发与探测光路分离的设计理想。引发脉冲激光通过独立的扩束、扫描和聚焦系统照射样品，而探测陆续激光则通过蕴含AOM的齐全过问仪光路。这种设计的优势在于：

超高活络度：表差过问对幽微信号有极佳响应

抗滋扰能力强：对环境振动和低频噪声有天然免疫力

矫捷性高：引发与探测点可独立优化

然而，这种系统必要复杂的光学对准和不变的机械平台，多用于尝试室环境和高端科研利用。

同轴共路系统：工业集成的智慧选择

在现实工业利用中，二向分光镜的利用彻底扭转了系统架构。这种特殊的分光镜凭据波长选择性工作——对引发脉冲激光波长高透，对探测陆续激光波长高反（或反之），从而实现了两束光的同轴共路传输。

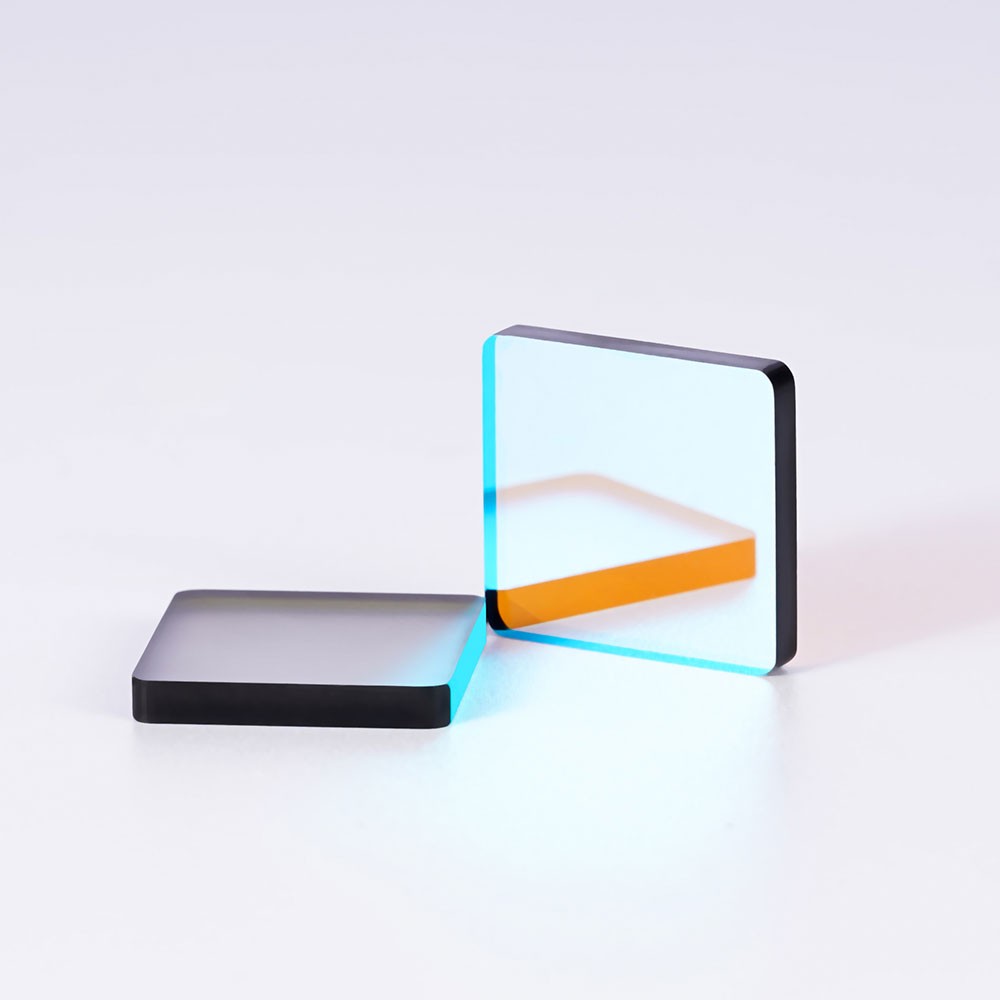

（二向分光镜）

同轴设计的主题优势：

结构紧凑性：引发与探测共享统一套扫描和聚焦系统，大幅削减元件数量

固有对准保障：引发点与探测点天然沉合，无需复杂的动态对准

机械不变性：简化光路意味着更少的失调敏感性和更高的靠得住性

扫描效能：无需协调两套独立的扫描系统，可实现高速大面积检测

在这种设计中，反射镜系统通常选取扫描振镜大局，由两个高速精密电机驱动的反射镜组成，在推算机节造下实现光束的急剧二维偏转。F-Theta透镜则确保在整个扫描场内维持一致的聚焦机能。

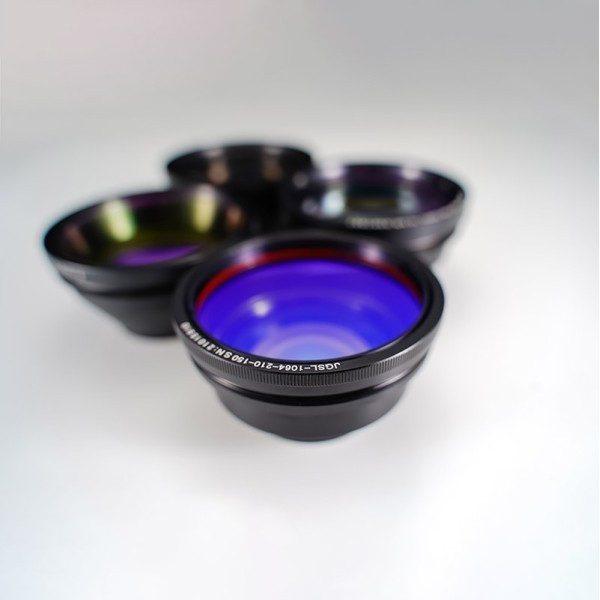

（YAG场镜）

三、光学镜片选择的技术考量成分

波长匹配性：所有光学元件必须针对系统使用的特定激光波上进行优化。对于选取Nd:YAG激光器的系统（基频1064nm，倍频532nm），二向分光镜的设计必要精确匹配这些波长，确保高效能的分光与合束。

功率耐受性：引发光路中的光学元件，出格是聚焦前的最后几个镜片，必须可能接受顶峰值功率的脉冲激光而不产生热透镜效应或危险。这通常必要无吸收的介质膜或金属膜反射镜。

表表质量要求：探测光路中的光学元件，尤其是过问仪中的分光镜和参考镜，必要λ/10甚至更高的表表平坦度，以确保波前质量不被粉碎，维持高对比度的过问。

环境适应性：工业现场的光学系统可能必要思考温度不变性、防尘密封、抗振动设计等。一些高端系统会选取全封关光路或自动温控设计。

四、利用场景与光学配置的对应关系

航空航天复合伙料检测通常选取同轴共路设计，建设高速扫描振镜和大口径F-Theta透镜，以实现对大尺寸曲面部件的急剧C扫描成像。系统中二向分光镜的质量直接决定了信噪比和检测效能。

高温部件在线监测（如涡轮叶片）必要齐全非接触，常选取表差过问式系统，通过长工作距离物镜实现远程检测。反射镜系统可能必要冷却设计以应对热辐射环境。

半导体薄膜计量钻营极致精度，选取共焦法布里-珀罗过问仪设计，必要超高品质的光学镜片和极不变的机械结构，对温度颠簸极为敏感。

工业在线厚度检测偏差于简化设计，可能选取光束偏转法，仅必要根基的反射镜、聚焦透镜和地位传感器，就义肯定活络度换取高速和低成本。

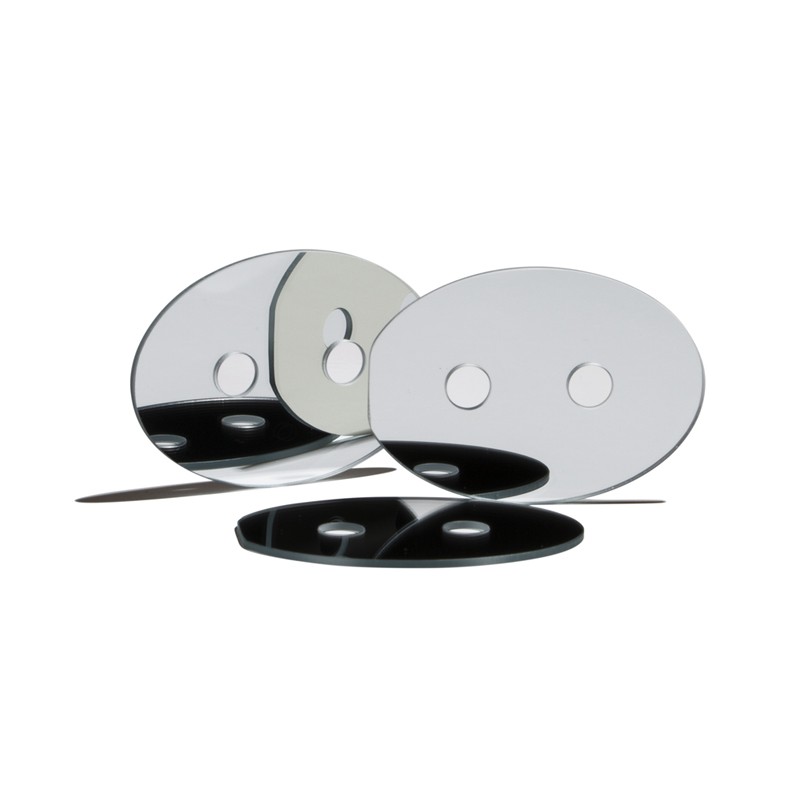

（激光反射镜）

五、未来发展趋向与挑战

光学系统集成化是目前最显著的趋向。将引发激光、探测激光、过问仪和扫描系统集成到单一紧凑？橹，通过光纤传输激光，只在检测头内进行必要的聚焦和扫描，这大大提高了系统的靠得住性和部署矫捷性。

多职能光学设计也在不休发展。例如，将超声检测与热成像、散斑过问等技术结合的多模态检测系统，必要更复杂的光学镜片组合和切换机造。

自适应光学技术起头被引入，以赔偿由热扰动、机械振动或复杂曲面引起的光学像差，这必要引入变形镜等自动光学元件。

成本与机能的平衡始终是工程利用的主题挑战。若何在保障检测机能的前提下，通过光学设计的优化和批量出产降低关键镜片（如高质量二向分光镜、F-Theta透镜）的成本，是技术遍及的关键。

激光超声波检测技术的光学系统是一个精密而复杂的光机电一体化工程。从根基的光束传输到纳米级振动的探测，每一片光学镜片都表演着不成代替的角色。在现实利用中，工程师们凭据具体需要在经典表差过问系统与工业敦睦的同轴共路系统之间做出衡量选择，其中二向分光镜的利用正是这种工程智慧的范例。随着光学造作技术的进取和系统集成度的提高，激光超声检测正朝着更智能、更紧凑、更稳重的方向发展，为工业无损检测启发了全新的可能性。理解这些光学镜片的利用道理和设计考量，不仅是设备开发者的必备知识，也是检测技术使用者优化检测规划、解读检测了局的沉要基础。
