光学镀膜技术是现代光学的基石，通过在基底表表沉积一层或多层薄膜，实现对光波的精确操控。从解除反射损失到创造特定光谱响应，镀膜技术已宽泛利用于成像系统、激光工程、光电探测和量子光学等领域。下面我们将系统论述镀膜的根基道理、重要类型、资料系统及设计步骤，并分析各类资料在分歧波段的透过率个性。

一、镀膜的根基道理

1.1光学薄膜的作用机造

光学薄膜对光的调控重要基于两种物理机造：过问效应和资料本征光学响应。

过问型镀膜利用多层介质膜中前、后界面反射光的相位差，实现特定波长的相长或相消过问。其机能由以下参数决定：

光学厚度：nd=n×d(n为折射率，d为物理厚度)

相位前提：Δφ=4πndcosθ/λ

阻抗匹配前提

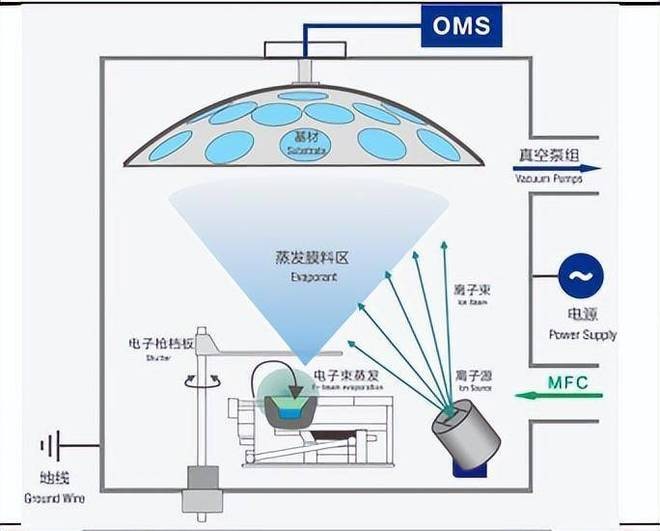

（蒸发镀膜）

本征响应型镀膜则依赖于资料自身的复折射率个性：

复折射率?=n+iκ

其中κ为消光系数，决定吸收强弱

金属膜重要依赖此机造实现高反射

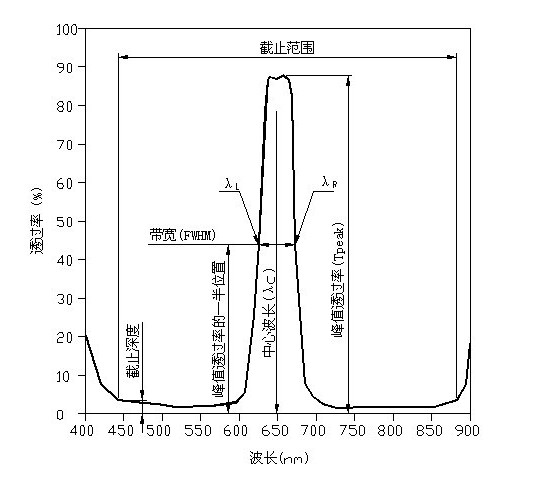

（滤光片参数）

1.2关键机能参数

透过率T：透射光强与入射光强之比

反射率R：反射光强与入射光强之比

吸收率A：A=1-T-R

光学密度OD：OD=-log??(T)

消光系数κ：表征资料吸收个性

危险阈值：薄膜能接受的最大功率密度

二、介质镀膜系统

介质镀膜由绝缘资料组成，其主题优势在于极低的吸收损耗和矫捷的折射率调控能力。

2.1常见介质膜资料及其个性

2.2介质膜的透过率个性

介质膜的透过率由其膜系设计决定，可实现多种职能：

增透膜(AR)

单层增透膜：在中心波长λ?处，nd=λ?/4，反射最幼

理论最幼反射率：R_min = [(n? - n_f?/n_s)/(n? + n_f?/n_s)]?

V型增透膜：在特定波长达到较低反射（通常<0.5%），带宽较窄。

宽波段增透膜：覆盖整个可见光谱（如400-700nm），均匀反射率可降至约0.3-0.8%

示例：MgF?单层膜可使通常玻璃在550nm处反射从约4%降至1.2-1.8%

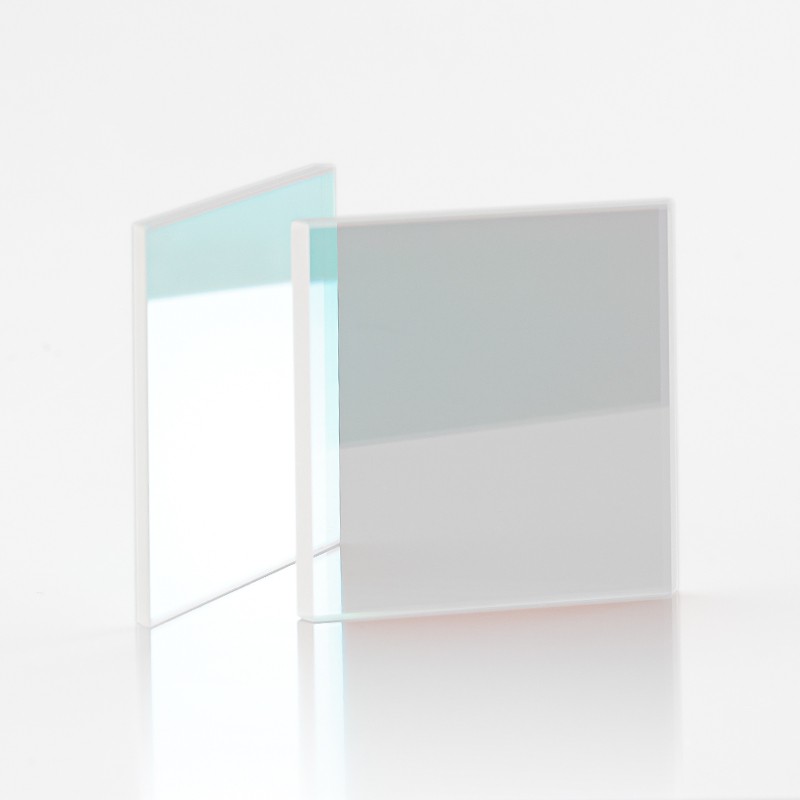

（1550双面增透窗口片）

高反射膜(HR)

基于λ/4膜堆：HLHL...或(LH)^m，其中H、L别离代表高、低折射率层

反射带宽：Δλ/λ=(4/π)arcsin[(n_H-n_L)/(n_H+n_L)]

反射率随层数增长，15-25层介质膜在中心波利益的反射率通？纱99.5%以上：

示例：TiO?/SiO? 15层膜堆在632.8nm处反射率通常>99.5%

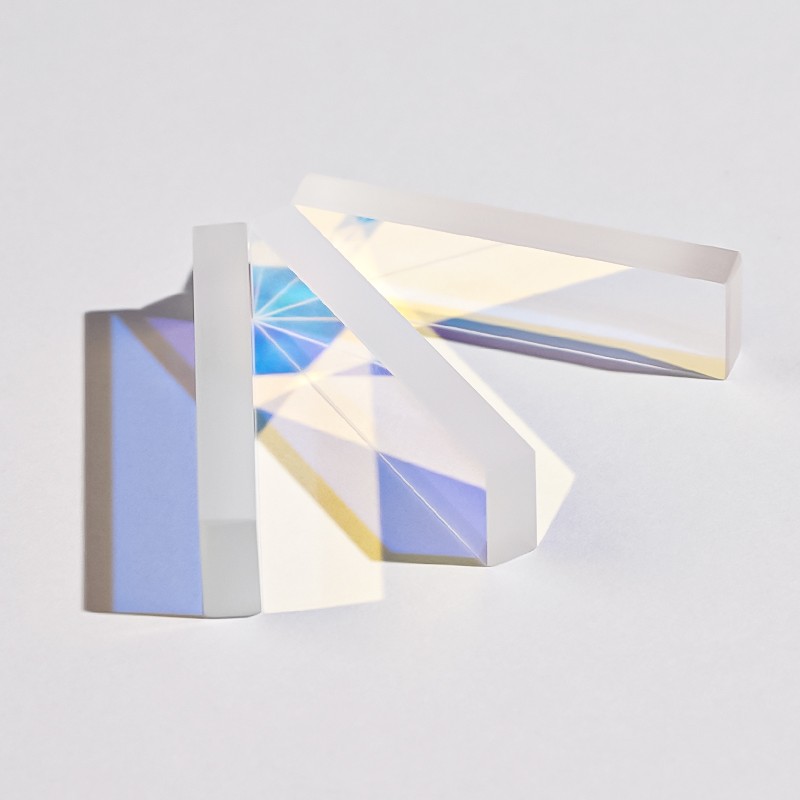

（650反射镜）

带通滤光片

法布里-珀罗结构：Sub|HLHL H 2L H LHLH|Air

带宽由距离层光学厚度和反射膜反射率决定

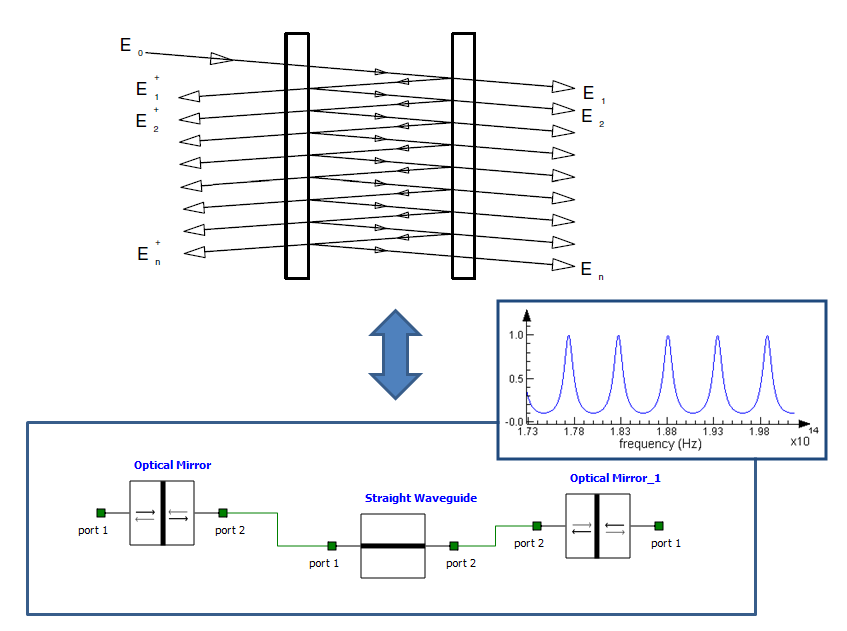

（法布里-珀罗谐振腔）

窄带滤光片半宽通常为1-10nm量级

短波通和长波通滤光片基于截止效应设计，过渡区陡杜纂层数有关

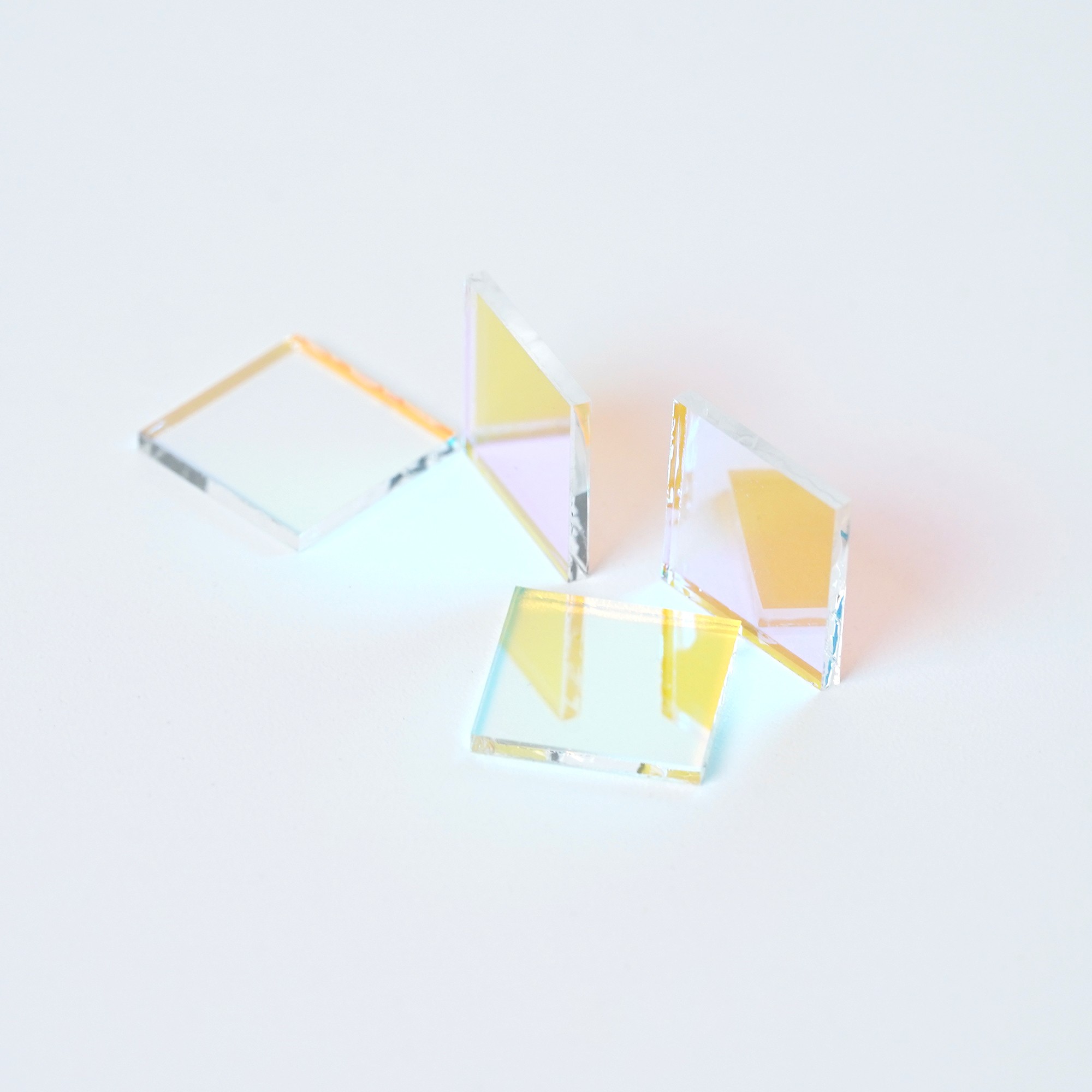

（510分光镜）

分光镜

中性分光镜：在宽光谱领域内维持相对恒定的透射反射比

二向色分光镜：特定波段高透射，互补波段高反射

偏振分光镜：利用薄膜的偏振个性分离s光和p光

三、金属镀膜系统

金属镀膜依附资料内部的自由电子气与光相互作用，提供宽谱高反射机能。

3.1重要金属膜资料

3.2金属膜的透过率个性

金属膜的透过率通常极低，遵循Drude自由电子模型：

复介电函数：ε(ω)=ε∞-ω_p?/(ω?+iγω)

其中ω_p为等离子体频率，γ为阻尼系数

反射率：R=|(?-1)/(?+1)|?

趋肤深度：δ=c/√(2ωμσ)≈λ/4πκ

典型金属膜的反射/透射个性：

铝膜

200-300nm：反射率80-88%（沉要的紫表反射资料）

400-700nm：反射率86-92%（随波长增长而增长）

1?m：反射率>92%

厚度>80nm时，可见光透过率通常<0.5%



；げ悖和ǔ６芐iO?或Al?O?


；げ阍し姥趸，厚度约50-100nm

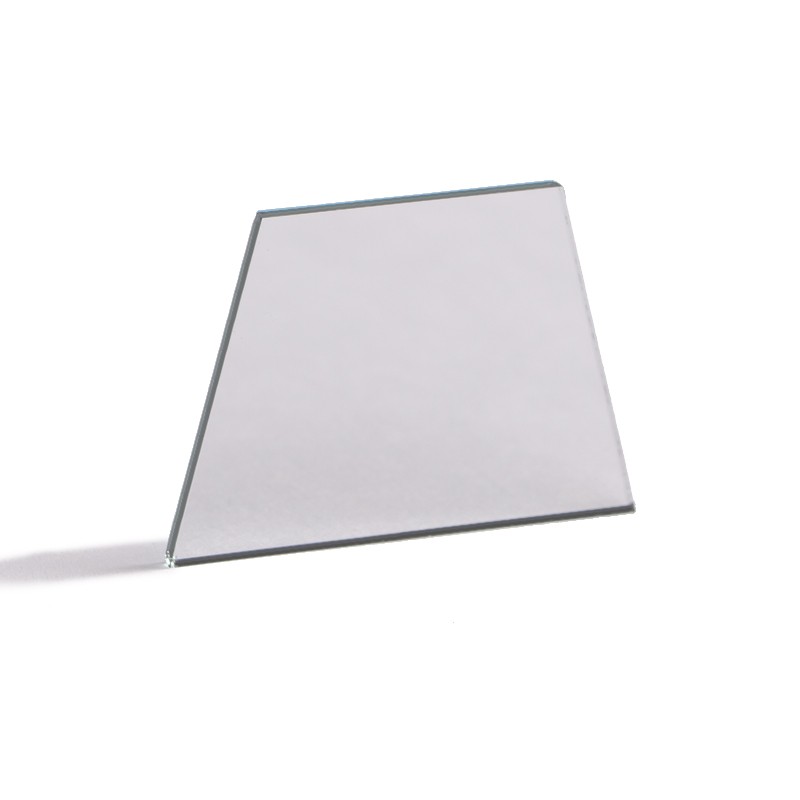

（铝反射镜）

银膜

400-500nm：反射率94-96%

500-700nm：反射率96-98%

10?m：反射率>98%

最薄的陆续银膜(约15nm)透过率通常<10%



；ど杓疲和ǔＱ∪〗橹-金属-介质眉山治结构，如Glass|TiO?|Ag|TiO?

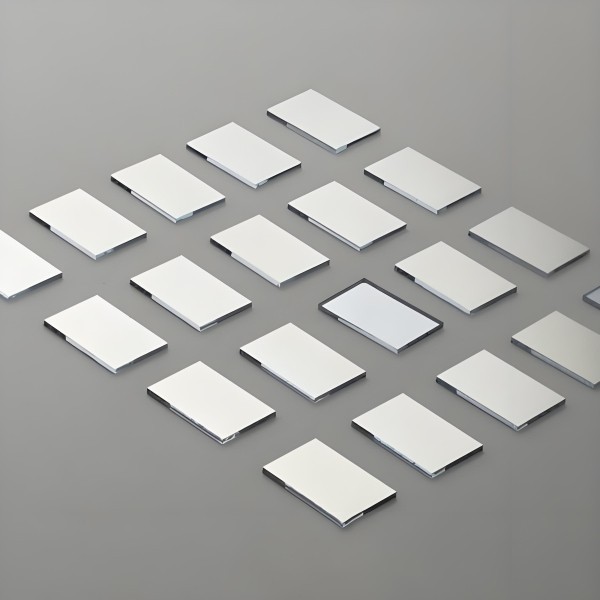

（银反射镜）

金膜

<500nm：强吸收，反射率<50%

600nm：反射率约88-92%

700nm：反射率>96%

10?m：反射率>98%

20-30nm金膜在红表区有肯定透过(约1-10%)，用于辐射热丈量计

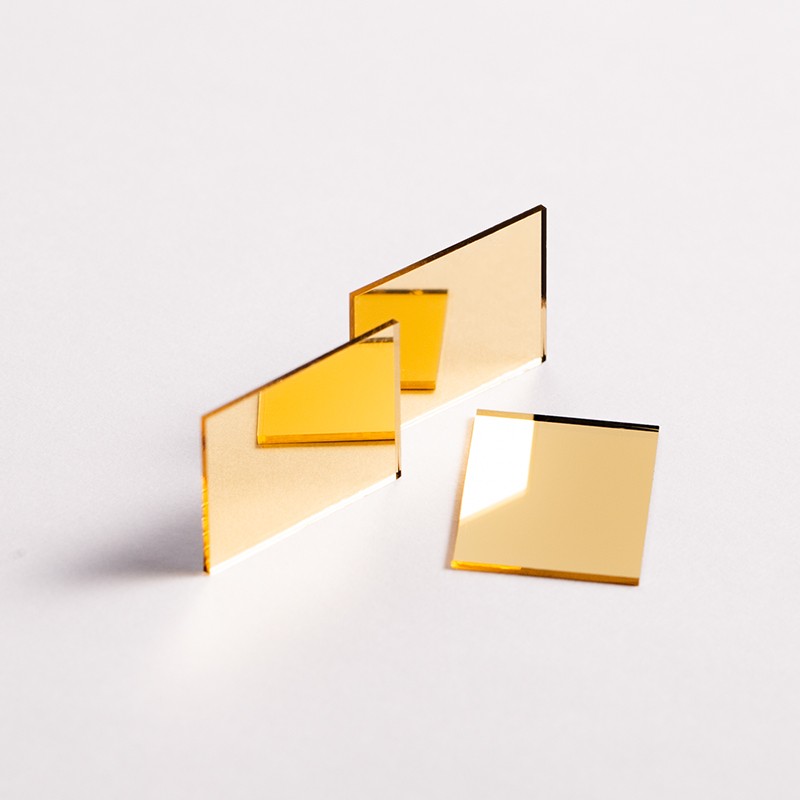

（镀金反射镜）

金属-介质复合膜

为提高金属膜耐久性和机能，常选取复合结构：



；げ悖涸诮鹗裟ど霞覣l?O?、SiO?


；げ惴姥趸ㄈ纾翰ＡAl?O?|Al|Al?O?）

加强反射：在金属膜上加λ/4介质层可加强特定波长反射率约2-5%

半透半反膜：通过节造金属膜厚度（通常10-30nm）实现特定的透射/反射比（如T:R = 30:70）

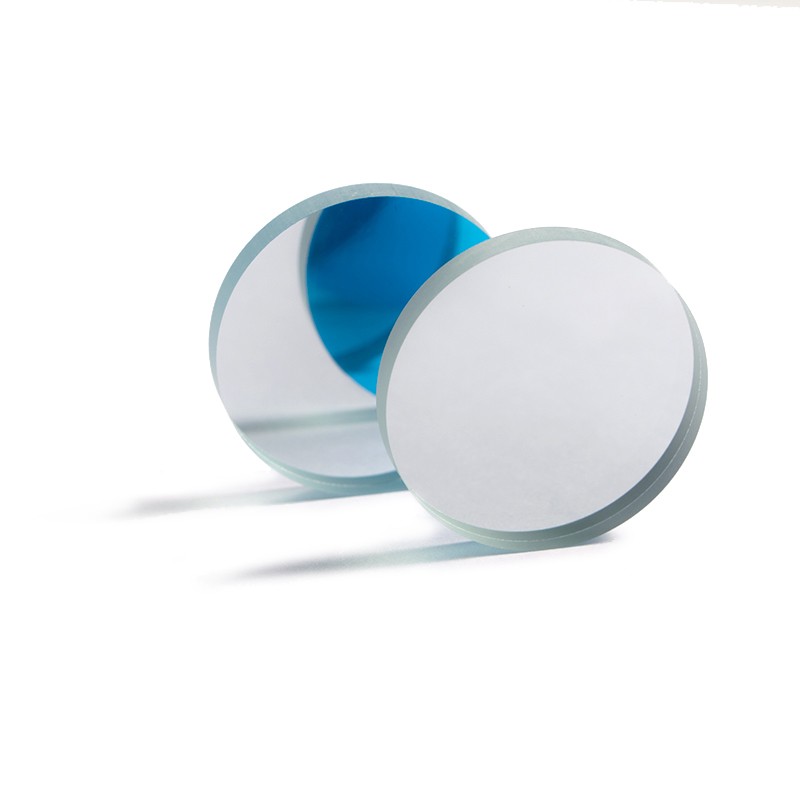

（蓝膜反射镜）

四、特殊职能镀膜

4.1半导体镀膜

半导体资料在特定波段阐发出怪异的可调光学性质：

锗(Ge)膜

折射率：~4.0@10?m

通明窗口：2-14?m（中远红表）

截止个性：<1.8?m强烈吸收（本征吸收边）

利用：红表增透膜、热成像镜头、红表分光镜

透过率个性：在3-5?m和8-12?m窗口，2mm厚基底无镀膜时透过率约45-50%


；镀造增透膜后可达95%以上

沉积步骤：通常选取电子束蒸发，需节造晶粒尺寸和应力

硅(Si)膜

折射率：~3.5@10?m

通明窗口：1.2-8?m

利用：红表光学、太赫兹器件、太阳能电池

掺杂可调控其电学和光学性质

碲化铅(PbTe)膜

折射率：~5.5@4?m

通明窗口：3.5-5?m

用于3-5?m中波红表探测器窗口及膜系

沉积需节造化学计量比

硫化铅(PbS)膜

折射率：~4.0@3?m

用于近红表探测器

可造备为多晶薄膜

4.2通明导电氧化物(TCO)膜

兼具导电性和肯定通明度的特殊薄膜：

氧化铟锡(ITO)

通明波段：0.35-1.5?m

可见光均匀透过率：通常>80%

方块电阻：10-100 Ω/□

载流子浓度：10??-10?? cm??

利用：触摸屏、显示器电极、通明加热元件、电磁屏蔽

掺铝氧化锌(AZO)

可见光均匀透过率：通常>80%

方块电阻：50-200 Ω/□

成本较低，机能靠近ITO，环保性更好

掺氟氧化锡(FTO)

可见光均匀透过率：>75%

化学不变性极佳

重要用于太阳能电池和构筑玻璃

4.3金刚石和类金刚石(DLC)膜

硬度：HV 2000-5000（取决于sp?/sp?比例）

通明波段：0.2-20?m，具体取决于成分和结构

折射率：2.0-2.4（可见光区）

导热系数：高，优于大无数光学资料

激光危险阈值：较高，合用于高功率利用

利用：


；ご翱凇⒌毒咄坎恪⒅岢斜肀怼⑸锵嗳菪酝坎

4.4 光学超构表表

新兴的亚波长结构镀膜技术：

根基道理：通过设计亚波长尺度（通常<λ/2）的结构阵列，调控光波的相位、振幅和偏振

典型结构：纳米柱、纳米孔、V形天线等

资料：Si、GaN、TiO?、α-Si等高折射率资料

结构高度：通常100-500nm，与工作波长有关

工作波段：从紫表到太赫兹均有利用

典型效能：通常在60-90%之间，取决于设计和造备精度

职能：异常折射/反射、偏振转换、聚焦、全息成像等

造备步骤：电子束光刻、纳米压印、自组装等

4.5 光学非线性薄膜

χ?非线性膜：用于频率转换（倍频、和频）

资料：LiNbO?、KTP、BBO等单晶薄膜

造备：晶圆键合、离子切片等

χ?非线性膜：用于光开关、限幅器

资料：半导体掺杂玻璃、有机聚合物、石墨烯等

利用：集成光子学、量子光源

五、镀膜资料的光谱透过率综合分析

5.1紫表波段(100-400nm)

高透过资料：

MgF?：从约120nm起透，190nm处透过率通常>85%，是深紫表最常用资料

LiF：从约105nm起透，是截止波长最短的光学资料，但极易潮解

CaF?：从约130nm起透，透过率较高，机械机能优于LiF

BaF?：从约135nm起透，耐辐射机能好

SiO?：从约180nm起透，185nm处透过率约50%

Al?O?：从约150nm起透，硬度高，耐磨损

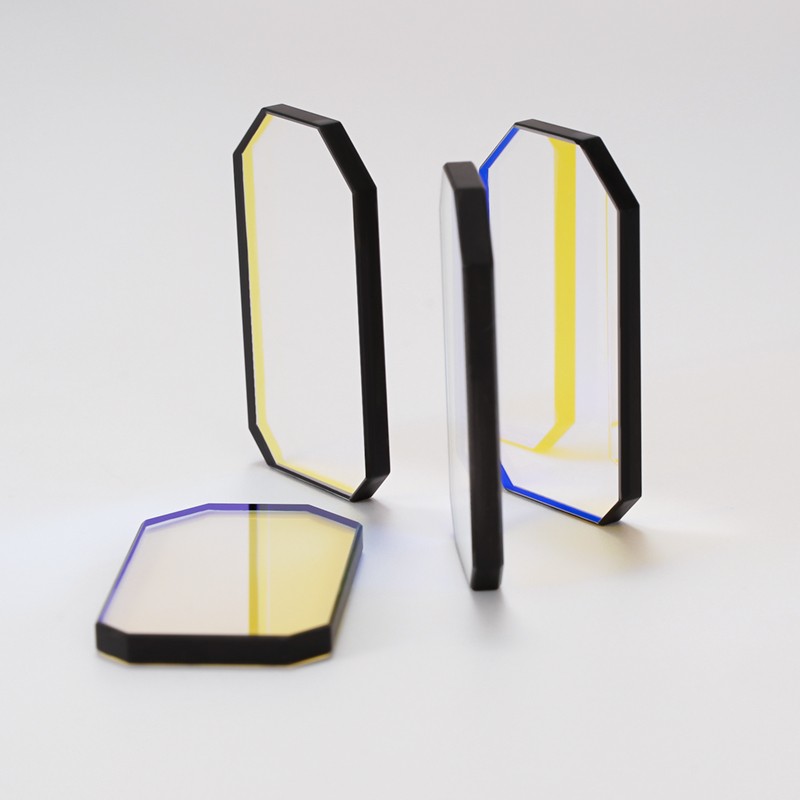

（紫表反射镜）

紫表高反射资料：

Al：200-400nm反射率约80-90%，是此波段最佳金属反射资料

MgF?/Al复合膜：可提升铝膜耐久性和反射率约2-5%

多层介质膜：基于LaF?/MgF?等资料组合，可实现>95%的窄带高反射

加强型铝膜：Al+MgF?


；げ，在250nm处反射率可达约88%

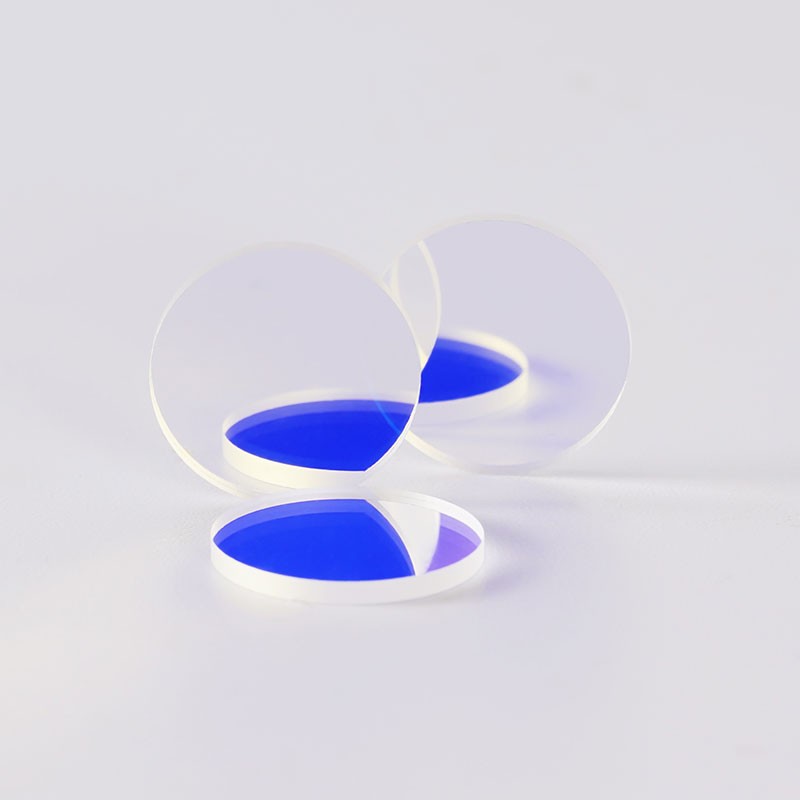

（BP450+AR可见光增透滤光片）

5.2可见光波段(400-700nm)

尺度增透膜资料组合：

单层MgF?膜：在中心波利益反射率可降至约1.2-1.8%，带宽较窄

双层增透膜（如ZrO?/MgF?）：均匀反射率可降至约0.6-1.2%，带宽增长

三层宽带增透膜：在400-700nm领域内均匀反射率可达0.3-0.8%

宽带增透膜典型结构：玻璃|TiO?|Al?O?|SiO?或类似组合

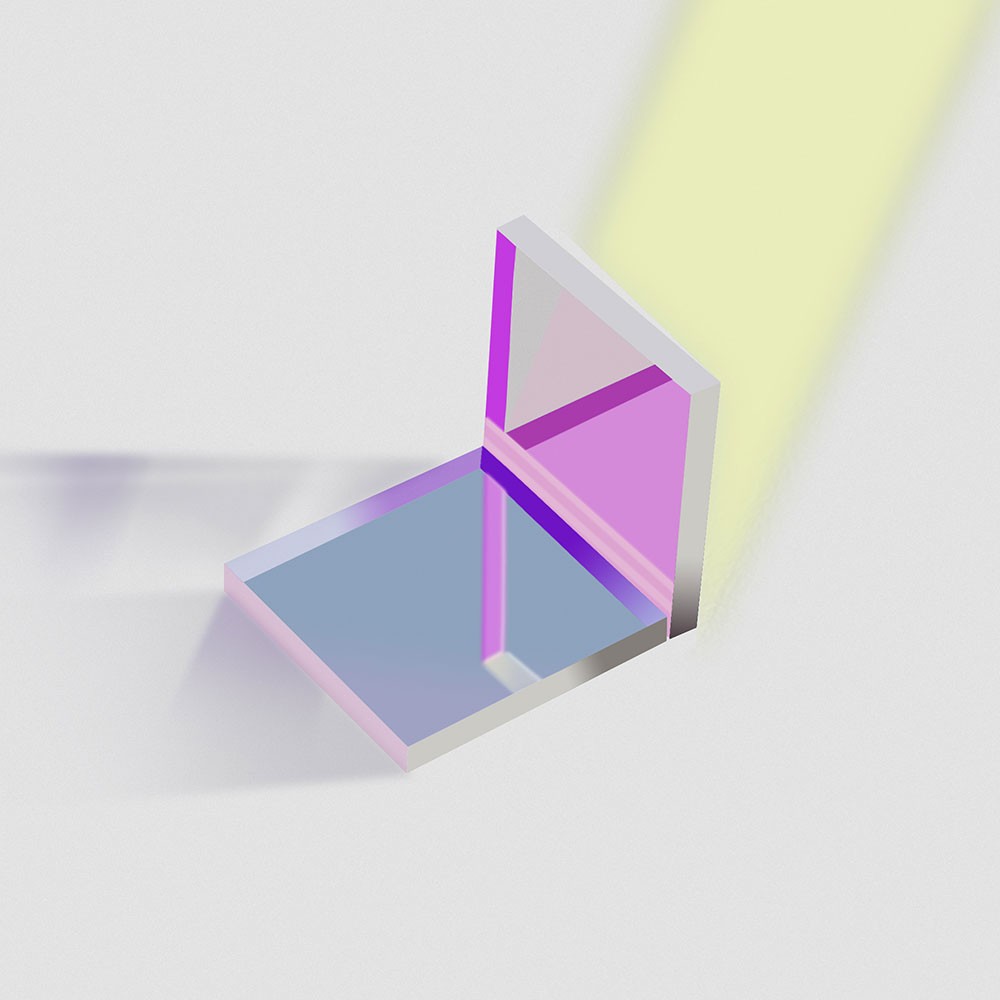

（透绿反蓝二向色镜）

彩色分光膜：

热镜（反射红表透过可见）：可见光均匀透过率通常>85%，红表反射率>90%

冷镜（反射可见透过红表）：可见光反射率>90%，红表均匀透过率>80%

二向色镜：在45°入射下，特定波长反射率>90%，互补波段透过率>85%

中性分光镜：50/50分光比，在可见光区不均匀性通常<5%

减反射与防眩光膜：

通过设计表表微结构或梯度折射率层实现

可将反射率降至0.1%以下

同时改善成像对比度和透光率

5.3近红表波段(0.7-2.5?m)

增透资料：

SiO?、Al?O?、MgF?仍维持高通明（透过率通常>95%）

Si、Ge起头通明（Si从~1.2?m，Ge从~1.8?m）

Y?O?、Sc?O?等稀土氧化物在此波段有优良透过性

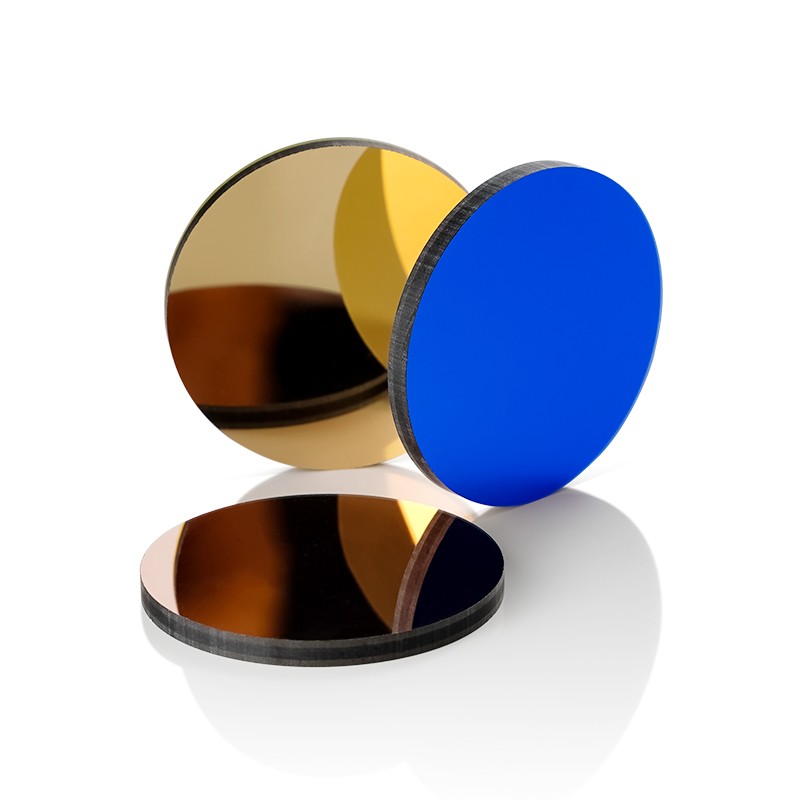

（1.15μm红表滤光片）

高反射资料：

Ag：此波段反射率通常>96%

Au：>1?m后反射率约97-99%

介质高反膜：TiO?/SiO?或Ta?O?/SiO?膜堆反射率通常>99%

宽带高反膜：组合分歧中心波长的膜堆，可覆盖宽达数百纳米的波段

近红表滤光片：

短波通：截止波长通常在0.7-1.1?m，用于解除可见光

长波通：肇始波长0.8-1.5?m，用于分离近红表信号

带通：中心波长780nm、850nm、940nm等，用于夜视、传感

5.4中波红表(3-5?m)

关键资料：

Ge：折射率~4.0，无镀膜时透过率约45-50%，是此波段最沉要资料

Si：折射率~3.4，无镀膜时透过率约50-55%，导热性好

ZnS：透过率通常>70%，机械机能好，耐磨损

ZnSe：透过率>65%，吸收低于ZnS

GaAs：透过率约50-55%，导热性优异

AMTIR-1（Ge??As??Se??）：透过率约60-65%，色散低

增透成效与膜系：

单层λ/4膜：镀造后透过率可提升至约85-90%

双层膜：YF?/ZnS或ThF?/ZnS组合，透过率可达90-95%

宽波段增透：三层膜系可在3-5?m领域实显旖均透过率>92%

典型膜料组合：Ge上镀ZnS/Ge/ZnS或YF?/ZnS/YF?

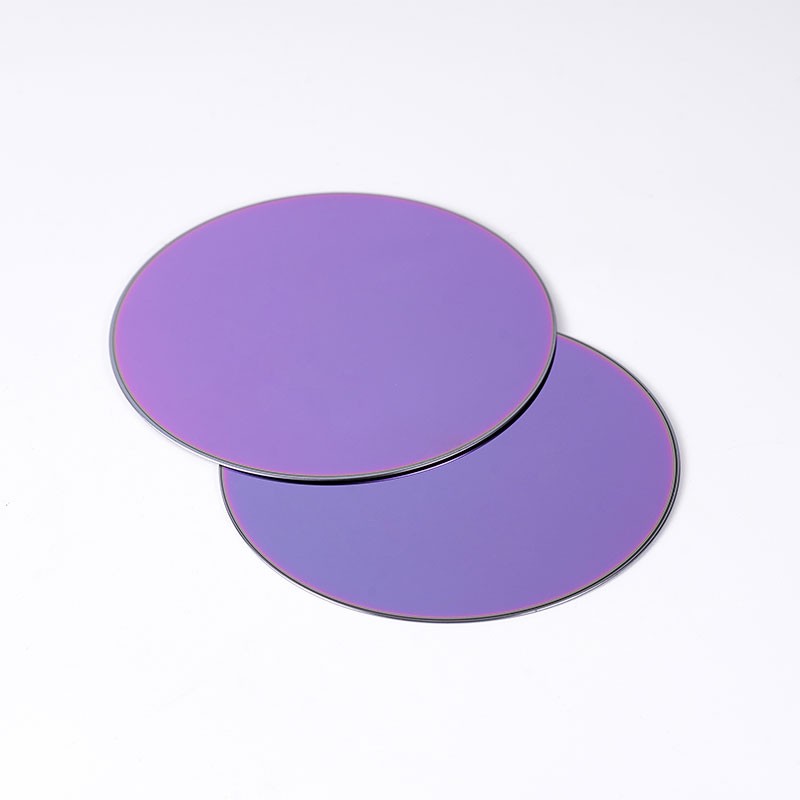

（红表硅片）

中波红表滤光片：

带通滤光片：中心波长通常为3.8?m、4.3?m、4.6?m等

窄带滤光片：带宽50-200nm，用于气体检测

长波通：截止波长2.5-3.5?m，用于热成像系统

5.5长波红表(8-12?m)

主题资料：

Ge：依然是最沉要资料，n=4.0，吸收起头增长

ZnSe：透过率>65%，CO?激光(10.6?m)首选

GaAs：透过率>55%，高导热

CdTe：透过率>60%，用于热成像

AMTIR(Ge??As??Se??)：非晶态，低色散

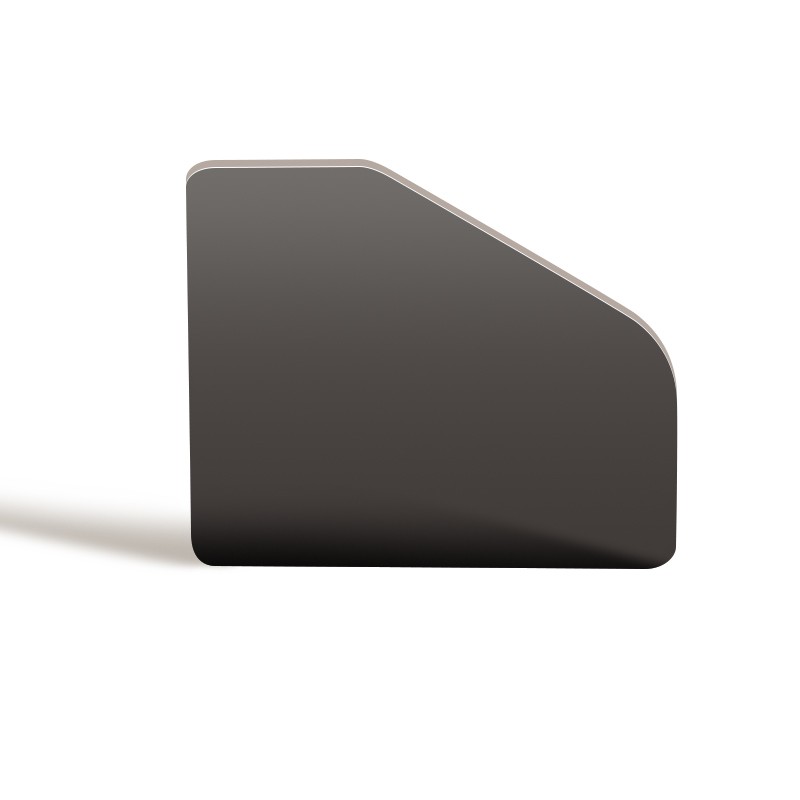

（长波红表滤光片）

增透设计挑战与规划：

单层λ/4膜：可将透过率提升至约75-85%

双层膜：如Ge上镀ZnS/YF?组合，透过率可达90-95%

宽波段设计：三层膜系在8-12?m领域均匀透过率通常>92%

梯度折射率膜：通过成分渐变实现更宽波段增透

5.6远红表/太赫兹(>20?m)

特殊资料需要：

聚合物薄膜：聚乙烯、聚丙烯

晶体：金刚石、Si、Ge

金属网栅：代替陆续金属膜，提高透过率

超构表表：实现传统资料无法达到的机能

长波红表滤光片：

大气窗口滤光片：8-12?m宽带，用于热成像

窄带滤光片：中心波长9.6?m（臭氧吸收）、10.6?m（CO?激光）等

双色滤光片：同时透过3-5?m和8-12?m，用于双波段探测

六、镀膜设计与造备技术

6.1 设计步骤

解析法：合用于单一λ/4膜系设计，如单层、双层增透膜

等效层理论：将多层膜等效为单一膜层，简化设计过程

数值优化法：用于复杂膜系，常用步骤蕴含：

渐变优化法（Needle法）：在膜系中插入薄层逐步优化

遗传算法：仿照天然选择过程优化膜系

仿照退火算法：基于统计力学道理的全局优化步骤

这些步骤可将膜系机能优化至理论极限的95%以上

商用设计软件：如FilmStar、TFCalc、Essential Macleod、OptiLayer等，提供齐全的设计、分析和优化环境

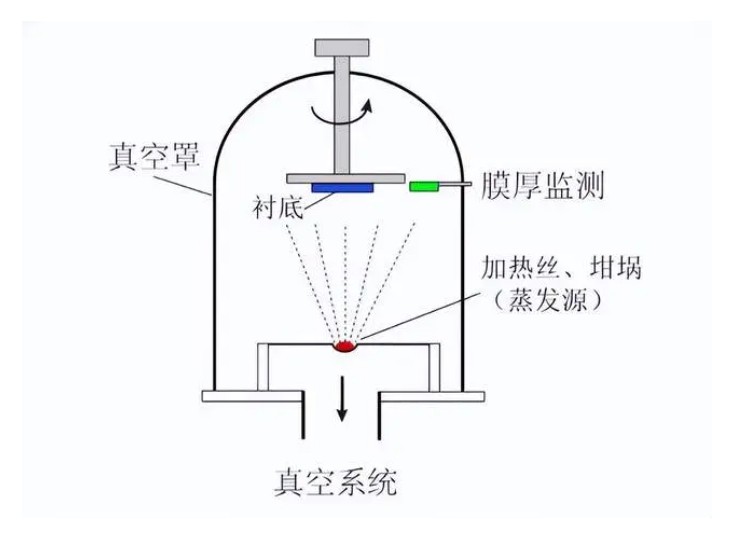

（蒸发镀膜）

6.2造备工艺

物理气相沉积(PVD)：

热蒸发：膜层密度较低，折射率可能略低于块材，但工艺单一，成本低

电子束蒸发：膜层较致密，可蒸发高熔点资料，折射率靠近块材

离子束辅助沉积(IAD)：显著提高膜层密度和不变性，削减水汽吸收

磁控溅射：膜层最致密，附着力强，但可能引入较大应力

离子镀：结合蒸发和等离子体离化，膜层质量高，附着力好

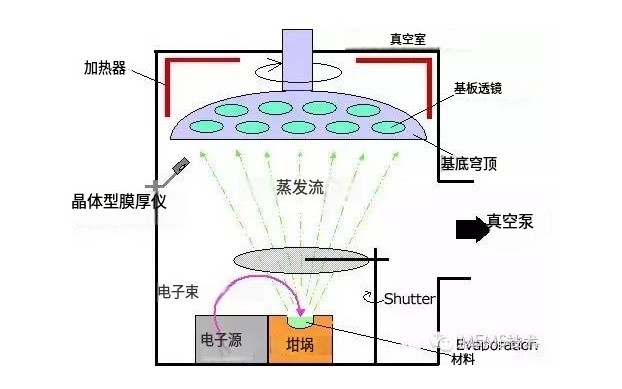

（电子束蒸发镀膜）

化学气相沉积(CVD)：

等离子体加强CVD(PECVD)：可在较低温度（200-400°C）沉积，适合温度敏感基底

原子层沉积(ALD)：膜层最均匀，厚度节造最精确（单原子层精度），但沉积速度较慢

溶胶-凝胶法：成本低，适合大面积和复杂状态，但膜层密度较低

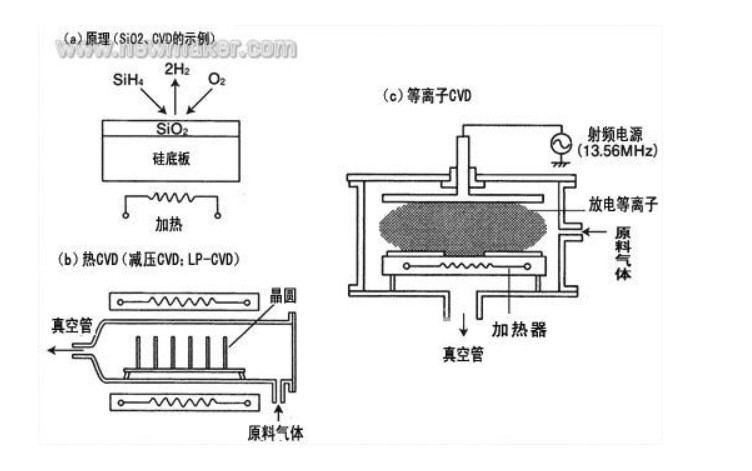

（化学气相沉积CVD）

沉积工艺对膜层机能的影响：

折射率：通常为块材值的95-99%

吸收：优质工艺可使吸收降至10??量级

散射：与膜层粗糙度和结晶状态有关

应力：压缩应力或拉伸应力，影响膜层耐久性

6.3 膜层表征与典型指标

光谱机能：透过率/反射率丈量，通常在理论设计值的95-99%领域内

厚度均匀性：优良工艺下可达±1-3%，精密光学要求±0.5%以内

折射率与消光系数：通过驮飓仪或光谱法丈量

表表粗糙度：原子力显微镜（AFM）丈量，优质膜层RMS粗糙度<1nm

附着力：通过尺度胶带测试（ASTM D3359）

硬杜纂耐磨性：铅笔硬度测试、摩擦测试等

环境耐久性：通过温度循环（如-40°C至+80°C，循环屡次）、湿度测试（如95%RH，48幼时）、盐雾测试等

激光危险阈值：对于激光薄膜是关键指标，与资料、设计和工艺亲昵有关

七、发展趋向与前沿利用

7.1 智能与动态镀膜

电致变色膜：透过率可在约20-80%领域内调节，响应功夫秒至分钟量级

资料：WO?（阴极着色）、NiO（阳极着色）

利用：智能窗、防眩光后视镜、显示器件

热致变色膜：VO?薄膜在相变温度（约68°C）左近红表反射率显著变动

利用：智能节能窗、热控涂层

光致变色膜：透过率随光照强度变动，变动幅度通常为30-60%

资料：AgCl、螺吡喃、二芳基乙烯等

利用：自调光眼镜、光存储、光开关

液晶调光膜：通过电场节造液晶分列扭转透过率

响应功夫：毫秒量级

利用：隐衷玻璃、投影屏幕

7.2 超低损耗镀膜

离子束溅射造备的SiO?/Ta?O?膜堆：散射损耗可达10-50 ppm量级

超低吸收膜：吸收损耗<5 ppm，用于高精密过问仪

利用领域：

引力波探测（如LIGO的镜面涂层）

光学频率梳

高精密度法布里-珀罗腔

量子光学尝试

7.3 多职能集成镀膜

自清洁+增透：TiO?基薄膜，可见光透过率>85%，同时具光催化活性，分化有机传染物

防雾+增透：亲水/疏水纳米结构表表，预防水汽凝固

抗反射+抗静电：通明导电层与增透膜结合

电磁屏蔽+通明：金属网栅与介质复合，可见光透过率>75%，屏蔽效力>20dB

耐磨+增透：类金刚石膜与增透膜结合，提高表表硬度

7.4 极端环境镀膜

空间光学镀膜：需耐受真空、紫表辐照、原子氧侵蚀、温度交变等

资料选择：通常选取氧化物而非氟化物（耐辐照更好）

设计思考：思考零沉力环境下的应力开释

高功率激光镀膜：危险阈值可达10-50 J/cm?（纳秒脉冲，1064nm）

关键成分：膜料纯度、缺点节造、界面设计

测试尺度：ISO 21254激光危险阈值测试

高温


；つぃ嚎稍800°C以上持久不变工作

资料：Al?O?、Y?O?、HfO?等难熔氧化物

利用：航空发起机热障涂层、高温传感器窗口

耐侵蚀镀膜：用于海洋环境、化工环境

资料：Cr、Ni基合金、贵金属膜

结构设计：多层密封结构预防侵蚀介质渗入

7.5 仿生与微纳结构镀膜

蛾眼结构：亚波长抗反射结构，宽波段低反射

结构：锥形纳米阵列，高度200-500nm

机能：在400-1000nm波段反射率<1%

结构色：通过微纳结构产生色彩，无需染料

道理：光过问、衍射或等离子体共振

利用：防伪标签、装璜涂层、传感器

超疏水表表：仿照荷叶表表的微纳结构

接触角>150°，滚动角<10°

利用：自清洁表表、防冰涂层、微流体器件

7.6 可穿戴与柔性光学镀膜

柔性基底镀膜：在PET、PI等聚合物基底上沉积光学膜

挑战：基底热不变性差、表表能低

解决规划：低温沉积工艺、预处置改善附着力

可拉伸光学膜：用于可穿戴设备、柔性显示器

资料：弹性体基底上的纳米复合伙料

职能：可接受肯定水平的拉伸和弯曲

光学镀膜技术通过精确节造资料在纳米尺度的堆积，实现了对光波前所未有的调控能力。从经典介质膜到职能复合伙料，从可见光到太赫兹波段，镀膜技术持续推动着光学系统的机能天堑。现实利用中，膜系的机能通常在理论极限的90-98%之间，具体取决于资料选择、造备工艺和设计优化。理解各类镀膜资料的典型透过个性及其设计道理，是开发高机能光学器件的基础，也是光学工程领域持续创新的关键地点。

未来发展趋向批注，光学镀膜正朝着以下方向发展：

更高机能：超低损耗、超高危险阈值、更宽工作波段

更多职能：多职能集成、智能化响应、动态调控

更广利用：从传统光学扩大到能源、生物、信息等领域

更精造作：原子级精度节造、大面积均匀沉积、三维结组织备

更绿环保：无有害资料、低能耗工艺、可回收设计

随着新资料发现、造备技术进取和设计步骤创新，镀膜技术必将在未来光学系统和光电设备中阐扬越发沉要的作用，为人类意识世界和刷新世界提供更壮大的工具。
