三光云台作为现代光电窥伺技术的集大成者，其主题能力源于一套高度复杂的多光谱融合光学系统。下面我们从光学道理启程，深刻解析三光云台中可见光、热红表与激光三大通路的光学镜片设计与利用，揭示其若何通过精密的光学工程实现从“看见”到“认知”的逾越。

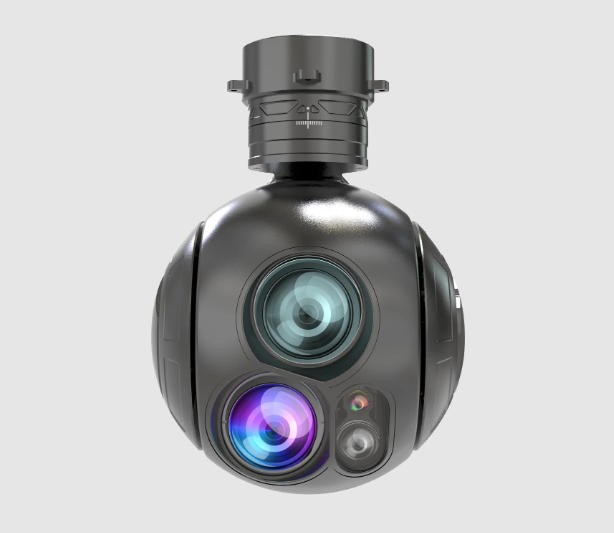

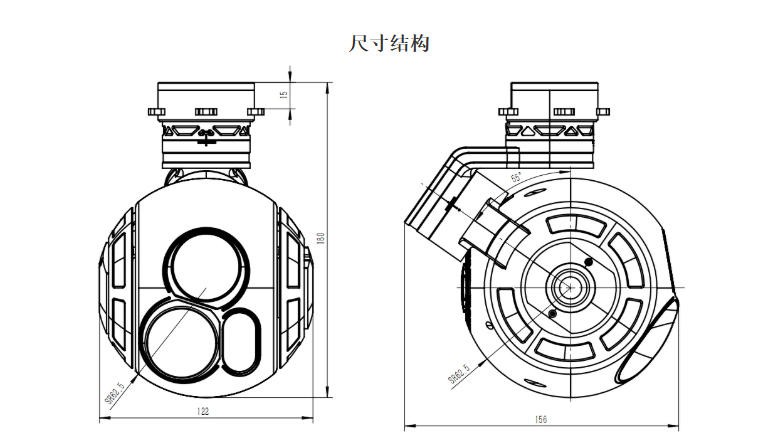

（图源网络，侵删）

一、 设计哲学：多光谱融合的光学架构

1.1 主题理想：波段互补与孔径共享

三光云台的性质是多传感器光电复合系统，其光学设计遵循两大准则：

波段互补：可见光（380-780nm）提供细节与色彩，热红表（8-14μm）提供温杜纂全天候能力，激光（905/1550nm）提供精确测距与自动照明，三者覆盖从可见到红表的齐全感知谱系。

孔径共享：通过先进的分光技术，使多个传感器共享统一入射孔径，实现紧凑化、同轴化，保障各通路视场一致，便于多源信息精确融合。

（图源网络，侵删）

1.2 光学链总览

环境信息 → 共形；ご翱 → 分光系统 →

├─ 可见光通路：变焦镜组+滤光轮 → 可见光传感器

├─ 热成像通路：锗基镜组+校准机构 → 红表焦平面阵列

└─ 激光通路：发射/接管镜组+窄带滤光片 → 激光探测器

二、 主题组件深度解析

2.1 前端共用窗口：多光谱的第一路关口

资料科学的利用范例：

职能需要：需在0.4-14μm的超宽谱段内维持高透射率，同时具备高强度、耐侵蚀、抗冲击个性。

主流规划：

化学气相沉积金刚石（CVD Diamond）：透光波段极宽（从紫表到远红表）、硬度最高、热导率极佳，是梦想资料但成本高昂，多用于顶级军用平台。

硫化锌（ZnS）：综合机能优异，在长波红表区透射率>70%，是高端设备主流选择。

硒化锌（ZnSe）：长波红表透射率更高（>90%），但机械强度稍弱，需加；ざ撇。

镀膜技术：

超宽带增透膜：选取多达数十层的纳米镀膜，将每个界面的反射损耗降至0.5%以下。

职能化表表处置：疏水/疏油膜确保雨雪自清洁，金刚石类碳（DLC）镀膜提升抗砂石磨损能力。

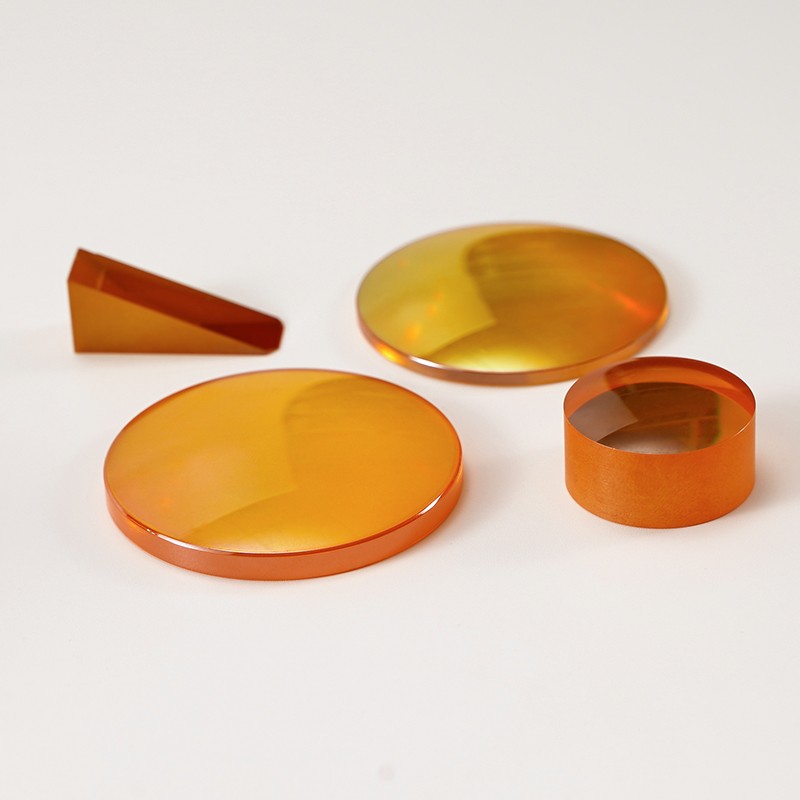

（硒化锌光学透镜）

2.2 分光系统：光谱路由的智能分配器

二向色镜（分色片）的光学魔法：

工作道理：利用光学过问道理，在基片上镀造数百层纳米级厚度的介质膜，形成对特定波段高反射、对其他波段高透射的个性。

典型配置：

第一级分光：反射8-14μm长波红表至热成像通路，透射0.4-1.1μm光线至后续系统。

第二级分光：将可见光与激光/近红表分离，疏导至各自传感器。

技术挑战：需在大入射角领域（云台动弹时） 内维持分光个性不变，预防图像色偏或信号损失。

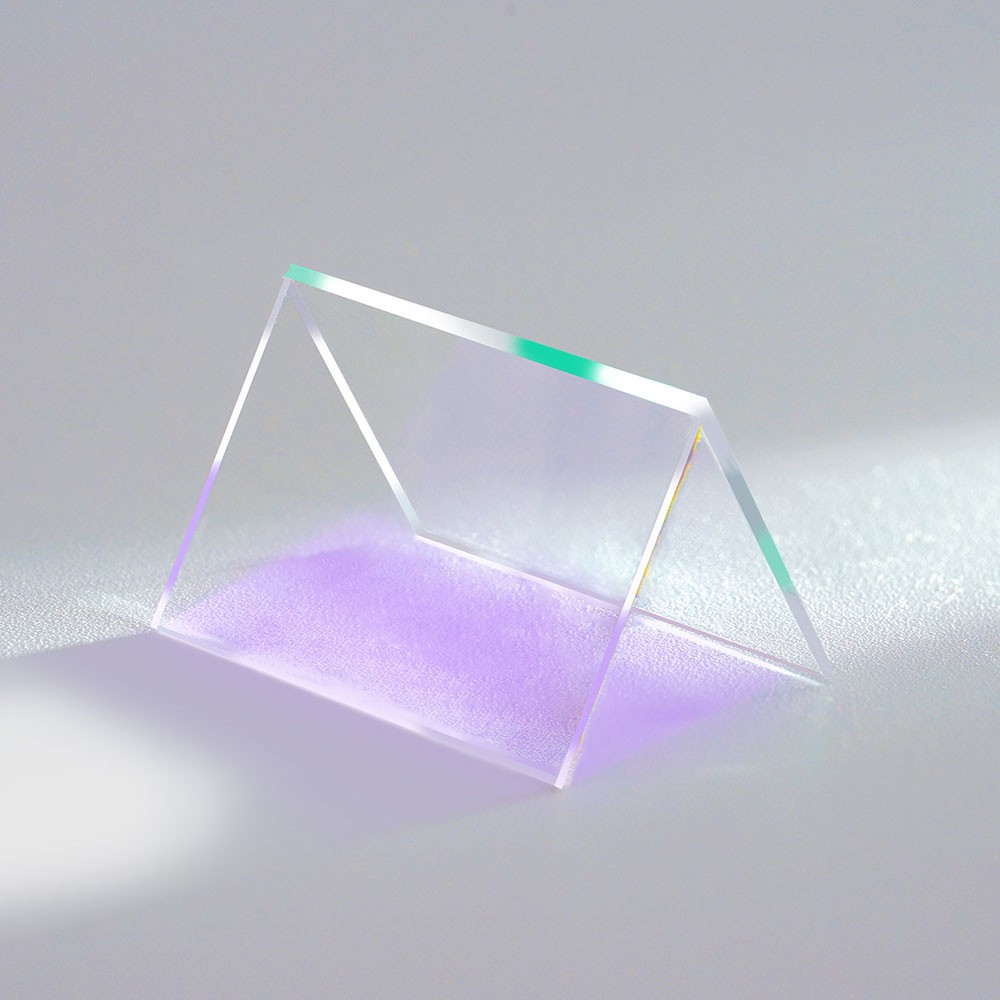

（紫表可见二向色镜）

2.3 可见光通路：动态窥伺的“明眸”

2.3.1 镜组设计：长焦、高分辨与稳像

变焦光学系统：

结构：选取“机械赔偿式变焦”设计，蕴含4-6个独立移动镜组，实现20-200倍甚至更高的陆续光学变焦。

关键技术：

萤石与ED镜片：解除二级光谱，在长焦端维持卓越的色差节造。

非球面镜片批量利用：选取玻璃模压非球面技术，在节造成本的同时有效校对像散和场曲。

内对焦/后对焦设计：对焦时仅移动内部幼镜组，保障前端镜筒密封性和沉心不变。

光学防抖（OIS）子系统：

移动方式：音圈电机驱动浮动镜组，进杏桌0.5°以内的精确偏转。

协同不变：与云台机械增稳形成“快反镜+平台不变”的双层架构，高频抖动由OIS抑造，低频大领域活动由云台赔偿。

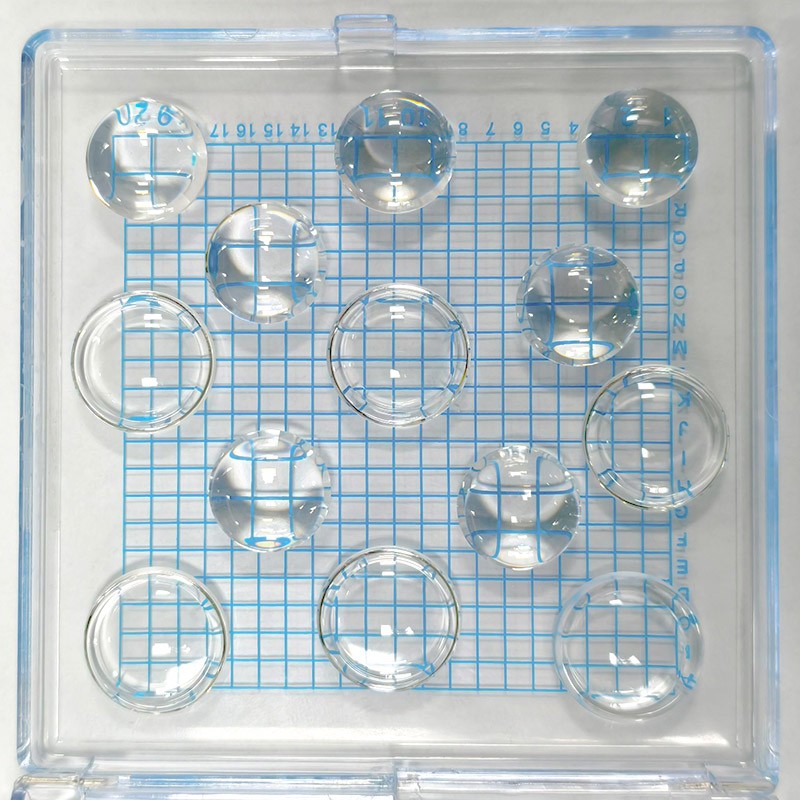

（非球面透镜）

2.3.2 智能滤光系统

滤光片轮主题配置：

晴天模式：红表截止滤光片（IRCUT）切入，确保色彩还原正确。

微光模式：IRCUT切出，启用传感器在近红表的量子效能，共同850nm激光照明器，实现夜间自动成像。

窄带滤光片：如钠黄光滤片（589nm）用于特定波长观察，或防激光照射的防护滤片。

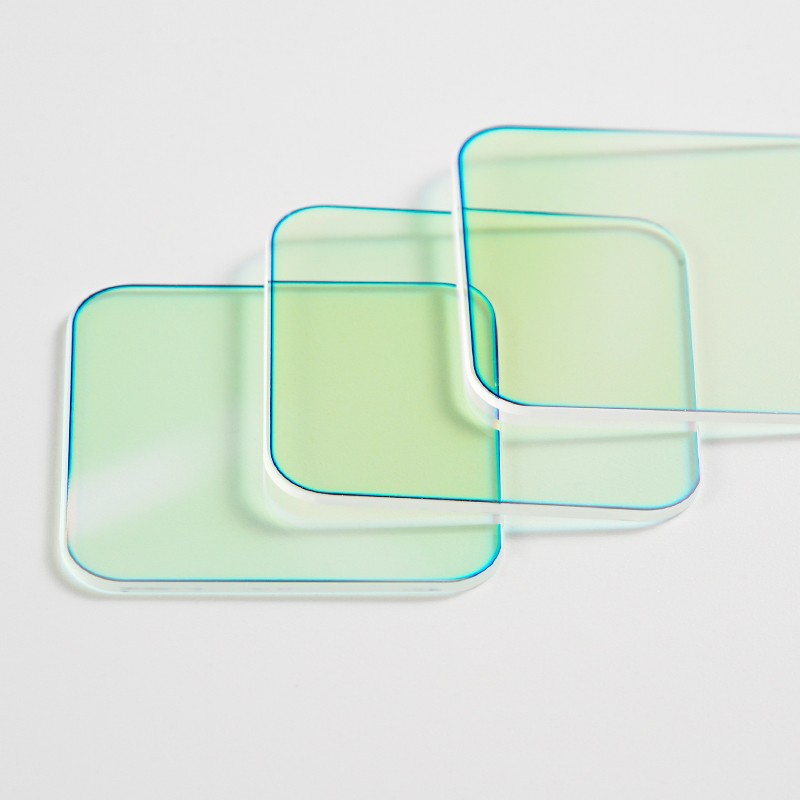

（红表截止滤光片）

2.4 热成像通路：温度感知的“夜眼”

2.4.1 资料革命：红表光学专属资料

锗晶体（Germanium-管控资料）的统治职位：

光学个性：在8-14μm波段折射率约4.0，透射率>45%（镀膜后>95%）。

加工挑战：硬脆资料，需金刚石车削成型，表表需镀造牢固的类金刚石（DLC）；つず驮鐾改。

温度敏感性：折射率温度系数高达400×10??/K，是无热化设计的重要挑战源。

无热化设计三大门户：

机械被动式：利用分歧热膨胀系数的结构资料，通过温度变动自动调整镜片间距。

光学被动式：组合使用正（如锗）、负（如AMTIR）温度系数的镜片资料，使热焦距漂移相互抵消。

机械自动式：通过温度传感器和微型电机实时调整镜片地位，精度最高但结构复杂。

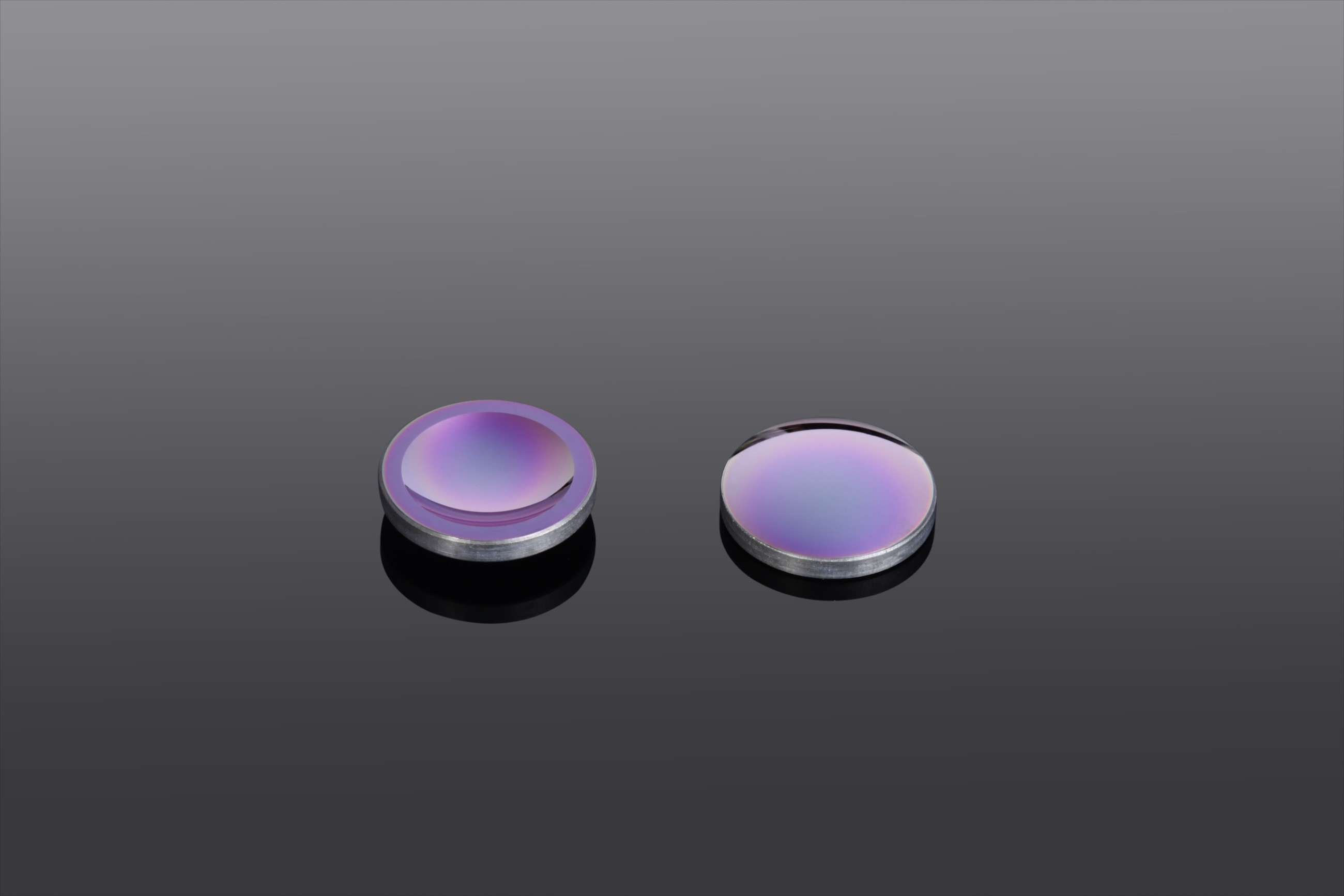

（红表锗透镜）

2.4.2 特殊光学结构

卡塞格林式反射镜：选取抛物面主镜+双曲面次镜的组合，齐全无色差，合用于大口径、长焦距热成像系统。

衍射光学元件：利用微结构产生负色散，与锗透镜的正色散互补，实现轻量化消色差设计。

2.5 激光通路：精确丈量的“标尺”

2.5.1 发射光学系统

激光准直单元：

准直透镜：将激光二极管发出的发散角（通常30-40°）压缩至0.5-2mrad的窄光束。

光束整形：选取非球面镜或微透镜阵列，将椭圆形光斑整形成圆形，提升能量均匀性。

安全设计：1550nm波段激光器必须集成互锁开关和扩束镜，确保在职何情况下输出功率低于人眼安全限值。

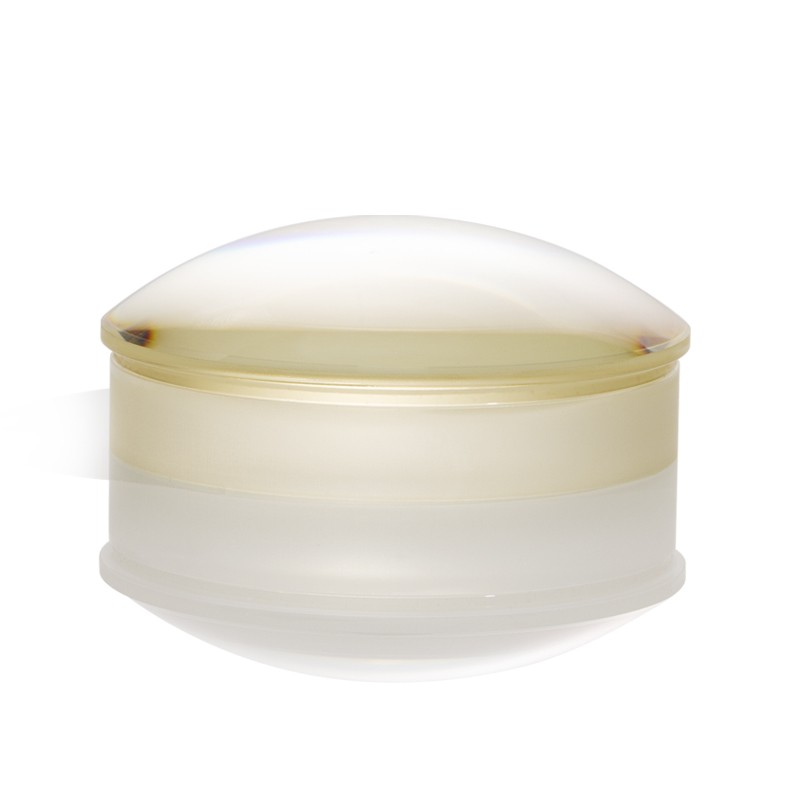

（激光准直透镜）

2.5.2 接管光学系统

主题：窄带过问滤光片：

结构：由100-200层凹凸折射率交替的介质膜组成，通带宽度仅3-5nm（1550nm激光的±0.16%）。

机能指标：中心波长透射率>85%，带表抑造比>OD4（即透过率<0.01%），有效滤除99.99%的太阳布景光。

温度不变性：选取零温度系数设计，确保-40℃至+70℃环境下通带漂移<0.1nm。

接管物镜：通常选取双胶合消色差透镜，校对激光波长左近的色差，将反射信号高效汇聚至不及0.5mm?的探测器光敏面。

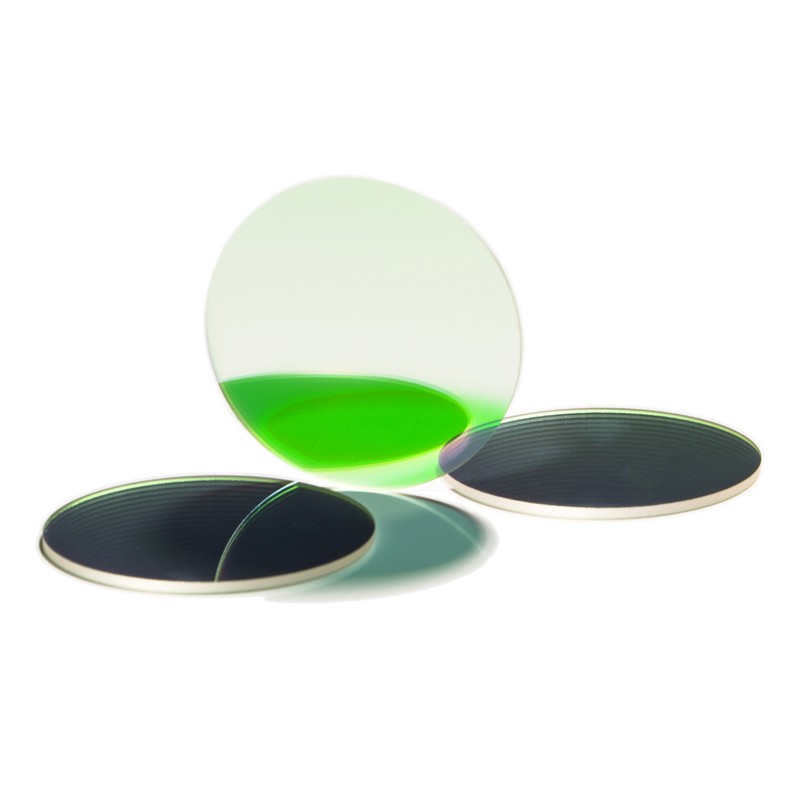

（NBP1550窄带滤光片）

三、 系统集成与协同工作

3.1 光轴一致性校准

挑战：三个通路虽经分光，但机械形变、温度变动仍会导致微米级光轴偏移，造成“看到的热点不是可见光指标”的错位。

解决规划：

出厂校准：在多个温度点、多个变焦地位，通过投影特定靶标，成立各通路间的像素级映射关系表。

在线校对：利用图像配准算法，实时对齐多光谱图像特点点，软件赔偿残存误差。

3.2 智能模式切换逻辑

传感器数据融合 → 环境分析（光照、气象） → 光学配置自动调整

↓

强光白日 → 可见光主侦 + 激光测距 + IRCUT切入

微光傍晚 → 可见光低照度模式 + 激光照明 + IRCUT切出

全黑夜 → 热成像主侦 + 激光测距/照明

雾霾天 → 热成像主侦（穿透烟雾） + 可见光辅助

3.3 热治理：光学机能的隐形守护者

自动温控：在锗透镜周围安插帕尔贴半导体温控片，将其温度不变在25±2℃，彻底解除热焦距漂移。

窗口除霜：集成通明导电膜（如ITO），通电加热预防结冰结雾。

四、 技术挑战与未来趋向

4.1 当前技术瓶颈

沉量-机能平衡：锗透镜密度高达5.35g/cm?，是玻璃的2倍以上，限度了大口径系统的轻量化。

成本天花板：CVD金刚石窗口、大口径高质量锗镜片的成本仍居高不下。

多光谱镀膜极限：在单个表表上实现从可见光到长波红表的超宽带高效增透，仍是镀膜工艺的巅峰挑战。

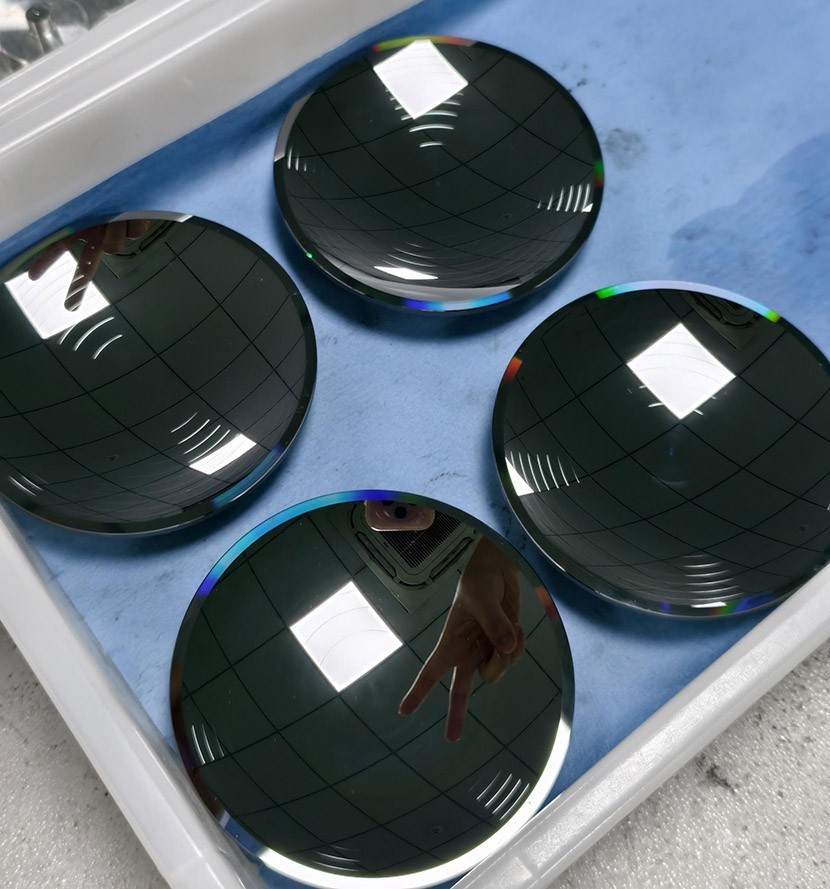

（硫系玻璃）

4.2 前沿发展趋向

新资料突破：

硫系玻璃模压成型：实现低成本、轻量化红表镜片批量出产。

超表表光学：利用纳米天线阵列代替传统透镜，实现毫米级厚度的多职能平面光学系统。

智能化光学：

可编程滤光片：基于液晶或电致变色资料，实现透过光谱的软件界说。

推算光学成像：将光学设计与算法深度耦合，通过编码光圈、压缩感知等技术，用更单一的光学硬件获取更丰硕的信息。

深度融合架构：

单片多光谱传感器：在单个焦平面上集成可见光与红表像元，从底子上解决光轴对齐问题。

光子集成电路：将激光发射、调造、接管的光路集成于芯片之上，实现激光通路的微缩化与高机能化。

结论：从光学组件到感知智能

三光云台的光学镜片系统，是现代光学工程、资料科学、精密机械与人为智能交叉融合的范例。它已超过了传统成像工具的角色，演进为一个拥有环境理解能力、自主决策能力的智能感知终端。

从金刚石窗口到锗晶体透镜，从二向色分光到窄带滤光，每一片镜片都是为解决特定物理世界问题而存在的工程杰作。它们共同构建了一套全天候、全时段、多维度的感知说话，将光、热、距这三个物理量翻译成指挥员可理解的战场态势。

随着新道理、新资料、新工艺的不休涌现，未来三光系统的光学镜片将朝着更轻、更智能、更融合的方向发展，持续拓展人类感知的天堑，在安防、国防、接济甚至太空索求中，表演愈发沉要的“智慧之眼”。
