平板扫描仪光学镜片系统深度解析
平板扫描仪作为将实体文档、照片数字化最为遍及的设备之一，其主题魅力在于它能在仅数厘米厚的紧凑机身内，实现媲美专业级设备的成像能力。这一事业的达成，并非依赖于单一的尖端元件，而是一套精妙协同、以光学镜片系统为主题的工程学设计。

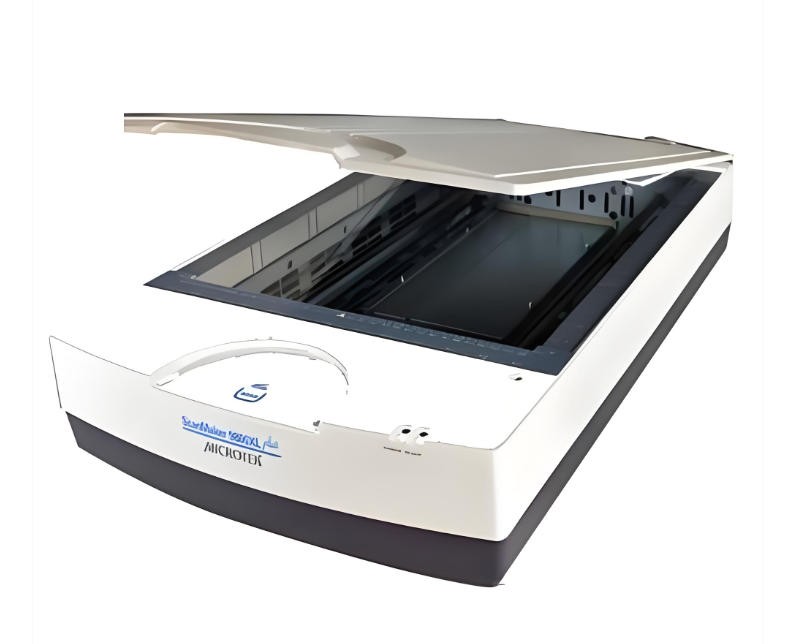

（图源网络-侵删）
一、平板式扫描仪及其光学系统工作道理

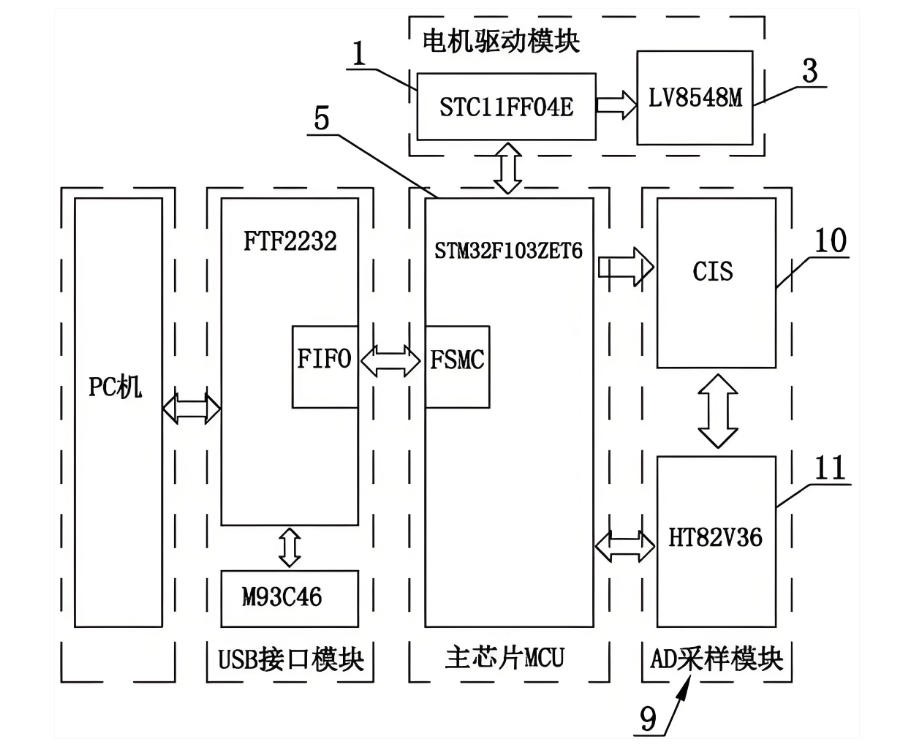

平板式扫描仪的根基结构由扫描平台（玻璃平板）、可移动扫描头、导轨系统、节造电路及图像处置单元组成。其主题成像过程，性质上是一个动态的、线性的“拍照”过程。
工作流程简述：
照明：扫描头内的长条形光源（通常是冷阴极荧光灯管CCFL或LED阵列）均匀照亮玻璃板上的一行原稿。
反射与采集：原稿反射的光线（对于透射稿，则为底部光源的透射光）进入扫描头的光学窗口。
光路传导与折叠：光线进入扫描头后，立即被一个精心设计的光学系统所收受。这个系统的首要工作，是在扫描头有限的物理空间内，构建一条足以清澈成像的有效光路。这重要通过一组固定角度的平面反射镜实现。
聚焦成像：经反射镜“折叠”并导向后的光线，最终达到成像镜头，由镜头将其精准地汇聚到线性图像传感器的感光面上。
光电转换与拼接：图像传感器（CCD或CIS）将一行行的光信号转换为电信号，再由扫描仪驱动和软件拼接成一幅齐全的数字图像。扫描头在电机的驱动下，沿原稿纵向匀速移动，实现对整个幅面的逐行扫描。
（图源汉中蓝铧光电，侵删）
二、主题光学组件利用与参数深度分析
1. 光路架构师：平面反射镜组
反射镜是平板扫描仪实现“瘦身”的关键，其作用远超单一的“反射”。
主题职能：耽搁与固定光路。在有限空间内，通过屡次反射（通常为2-4次），将物距（原稿到镜头的光路长度）耽搁至镜头设计所需的梦想工作距离，从而保障成像的锐度和削减畸变。
关键光学参数与利用考量：
表表精度（平面度）：镜面必须拥有极高的平面度（通常要求达到λ/4甚至更高，λ=632.8nm）。任何微幼的弯曲或畸变，城市导致光波前变形，在最终图像上引入无法通过软件校对的吞吐或扭曲。
反射膜层：表表镀有高反射率的金属膜（如铝膜、银膜）或介质膜。反射率（通常>95%） 直接影响系统的光通量。光通量不及，则会迫使提高光源功率或增长传感器增益，导致噪音增长或色彩失真。
装置角度精度：每面反射镜的装置角度必须极其精确且固定。角度的微幼误差会在屡次反射中被放大，导致光线无法正确入射到镜头中心，造成图像边缘暗角、分辨率降落甚至扫描线歪斜。

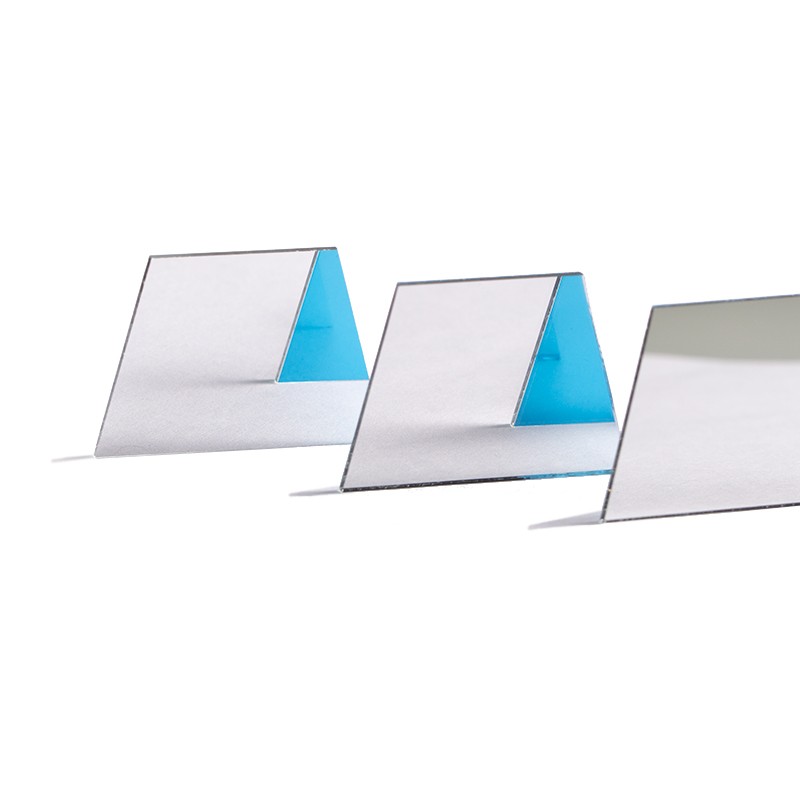

（镀铝反射镜）
2. 成像主题：成像镜头
镜头是将光学信息传递至传感器的最终门户，其质量直接决定了扫描仪的极限分辨率、色彩保真度和几何畸变节造。
主题职能：将扫描线成像并缩幼。将原稿上一条宽幅（如A4纸的宽度）的反射光线，精确无误地缩幼并聚焦到只罕见十毫米长的线性传感器上。

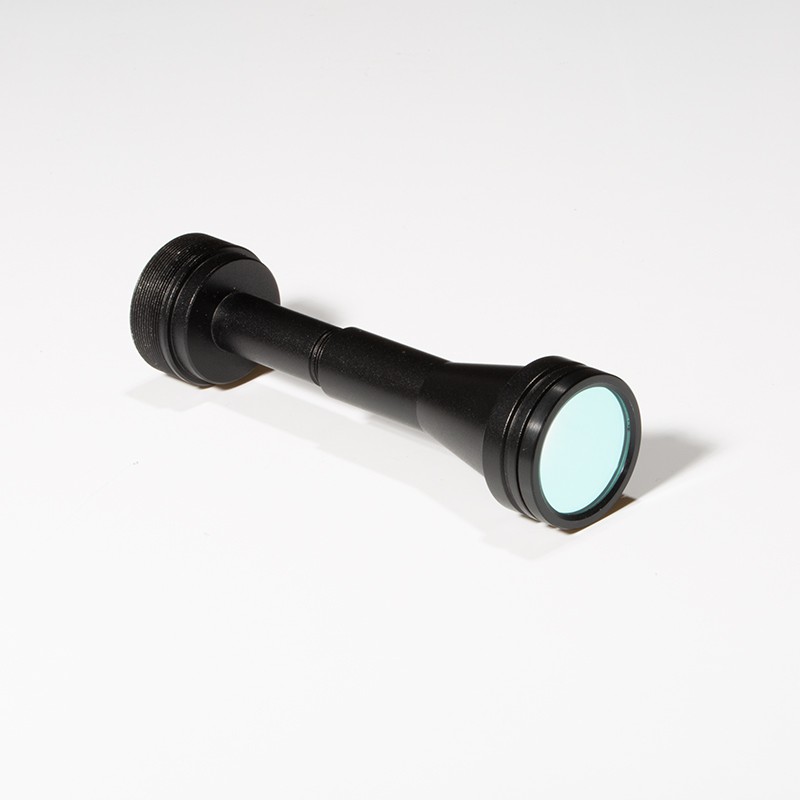

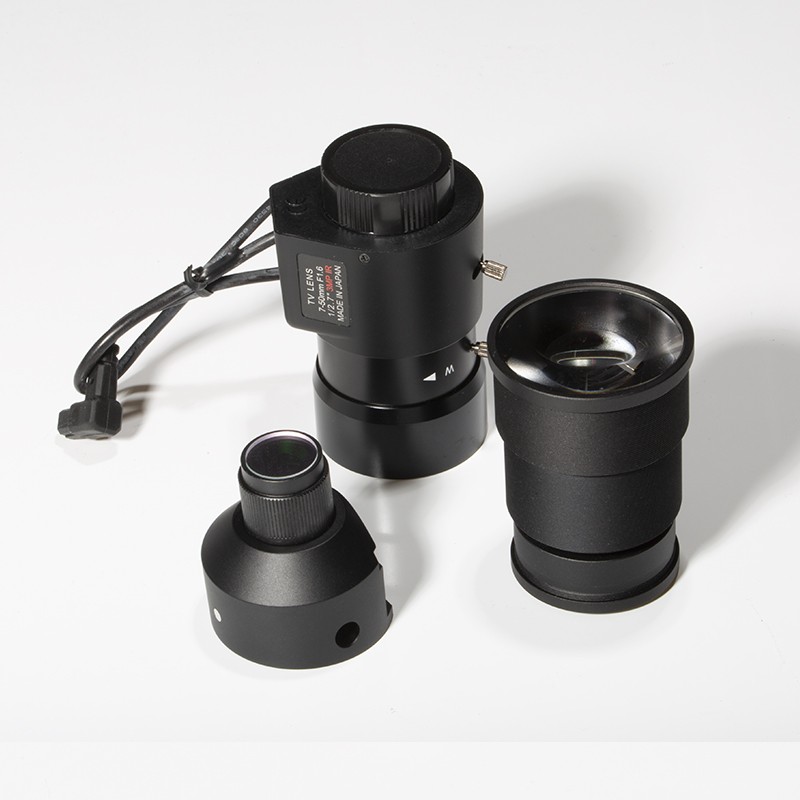

（工业镜头）
关键光学参数与利用考量：
焦距（f）：决定了成像的缩幼比率和景深。扫描仪镜头通常选取中短焦距，以实现较大的缩幼倍率（如将216mm宽的A4幅面缩幼至对应CCD长度）。固定的焦距也意味着扫描仪拥有固定的光学分辨率。
光圈（F值）与景深：扫描仪镜头光圈通常是固定的。一个适中的F值（如F5.6）必要在进光量和景深之间获得平衡。足够的景深能够确保即便原稿（如书本的装订处）未能齐全紧贴玻璃板，也能获得清澈的成像。
像场与畸变节造：镜头必须为线性传感器设计特化的像场——在传感器长轴方向（弧矢方向）占有极佳的平场性和低畸变，以确保整条扫描线从中心到边缘都清澈且比例一致。桶形或枕形畸变必须被严格抑造。
色差校对：由于分歧波长的光折射率分歧，会导致彩色图像边缘出现色散（紫边/绿边）。高质量的扫描仪镜头选取复消色差设计，使用分歧色散个性的光学玻璃镜片组合（如燧石玻璃与冕牌玻璃），将RGB三色光的焦点沉合，确保色彩边缘锐利。
调造传递函数（MTF）：这是评价镜头分辨能力的综合指标。高水平的扫描仪镜头要求在传感器奈奎斯特频率处仍维持较高的MTF值，这意味着能忠诚地还原原稿的细节纹理，不会迷失信息。
3. 技术蹊径分野：CCD系统 vs. CIS系统
两种主流传感器技术的光学蹊径截然分歧，深刻影响了镜片的利用：
CCD系统：选取“长光路”设计，蕴含齐全的光源、反射镜组、高质量成像镜头和CCD传感器。其光学系统复杂，镜片（镜头）参数要求极高，成本也高，但能获得更佳的动态领域、色彩深度和细节阐发，尤其在扫描立体实物或较厚文档时景深优势显著。
CIS系统：选取“接触式成像”设计。将LED光源、柱状透镜阵列和传感器集成在一个？槟，紧贴扫描玻璃。它齐全摒弃了传统的反射镜和成像镜头，光路极短。其“镜头”是一排微型的自聚焦透镜。利益是结构超薄、节能、启动快，但景深极浅（险些要求原稿齐全贴紧玻璃），在色彩正确性和阴影细节上传统上逊于CCD系统。
精密协同的光学交响
平板式扫描仪的光学系统，是一曲由平面反射镜与成像镜头精密协同演奏的“光路交响乐”。反射镜组以极高的精度实现光路的空间编排，为成像创造了物理前提；而成像镜头则以其复杂的光学设计，承担起保真传递图像信息的最终沉任。每一次镜面反射的光损耗节造，每一个镜片组的色差校对，最终都汇聚为扫描图像上的一个像素的精准色彩与灰度。
随着技术进取，高集成度的CIS系统在机能上不休追赶，但钻营极致品质的专业领域，基于复杂镜片系统的CCD扫描仪依然不成代替。理解其背后的光学道理与参数，不仅有助于我们鉴赏这一日常设备中蕴含的精密工程，也为评估其机能、选择合用工具提供了底子性的凭据。从光线的第一次反射到最后一个像素的天生，平板式扫描仪无疑是光学设计在消费电子领域一次经典而成功的利用范例。
