光学有关断层扫描仪是现代眼科实现无创、高分辨率断层成像的主题设备。其卓越机能的物理基础，是一个由多种精密光学镜片协同组成的光谱操控与成像系统。本文将系统分析OCT中各主题光学镜片——蕴含分光镜、光栅、透镜及各类滤光片——的职能道理、技术类型与关键参数，揭示其若何共同将低有关过问道理转化为临床可视化图像。

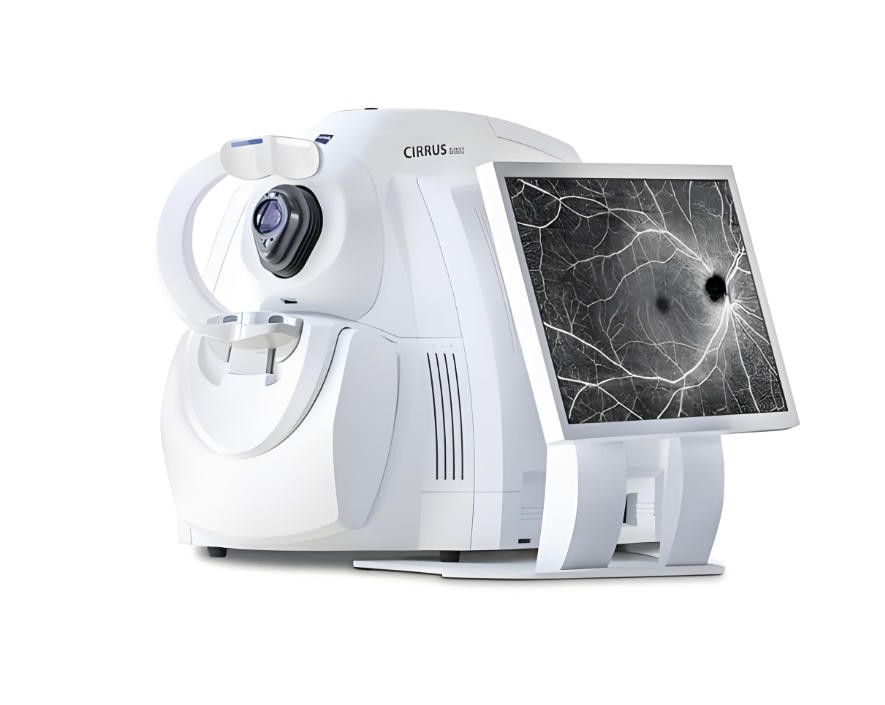

（图源网络-侵删）

1. OCT概述：光谱解码的精密光学系统

光学有关断层扫描仪是一种基于低有关过问丈量的生物医学成像设备。在眼科，它实现了对视网膜、角膜等组织的微米级分辨率“光学活检”。

主题作用：

精准诊断：量化视网膜神经纤维层厚度、黄斑容积等，为青光眼、黄斑病变等提供关键诊断凭据。

实时手术导航（术中OCT）：在手术显微镜下同步显示组织断层结构，领导手术决策，提高成功率。

技术性质：OCT并非单一的“拍照”，而是通过丈量从组织分歧深度反射回来的光波的功夫延长（光程差） 来构建图像。这一过程依赖于一套精密的光学系统对宽带光源发出的光进行分化、疏导、沉组和光谱分析。

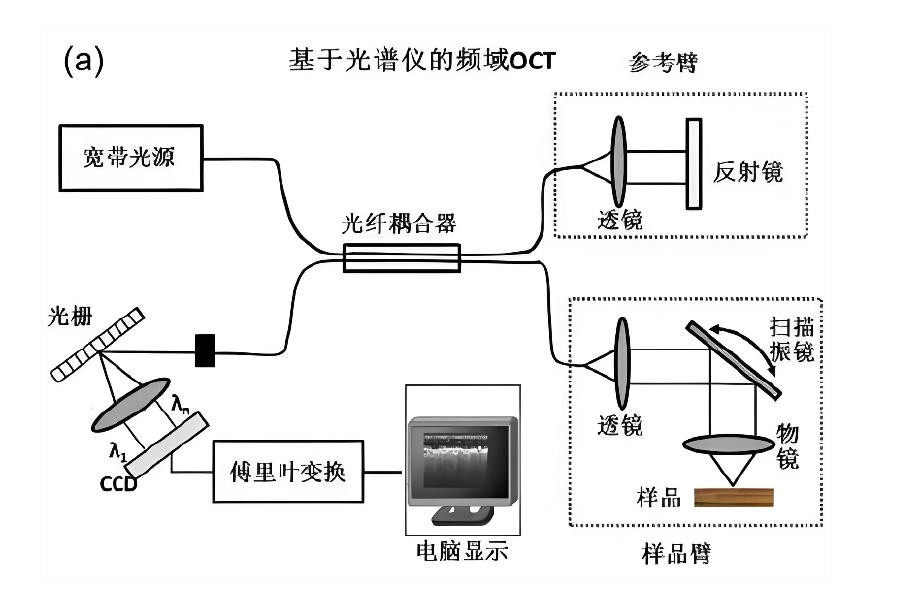

（OCT的根基工作道理图）

2. OCT光路架构与镜片的角色定位

OCT尺度系统选取迈克尔逊过问仪架构。每一类光学镜片都在光路的特定节点承担着不成代替的使命。

根基工作流程与镜片散布：

光源：发射近红表宽带光（如840nm、1050nm波段）。光源的谱宽直接决定系统的轴向分辨率。

分光与疏导：光首先进入分光镜，被精确分为参考臂和样本臂两路。两路光别离经过由透镜组组成的光学系统进行准直、聚焦和扫描。

过问与信号天生：两路光返回并在分光镜沉新聚合，产生过问。过问信号携带了样本的深度信息。

光谱分化与探测（以主流频域OCT为例）：过问光被送入光谱仪，顺次通过准直透镜、衍射光栅、聚焦透镜，在空间上色散成光谱，最终被线阵探测器接管并数字化。

光谱沉建：推算机对采集的光谱信号进行嘎凤叶变换，沉建出组织的深度反射率曲线（A-Scan），进而合成二维/三维图像。

在此过程中，各类镜片共同组成了OCT的“光学推算引擎”。

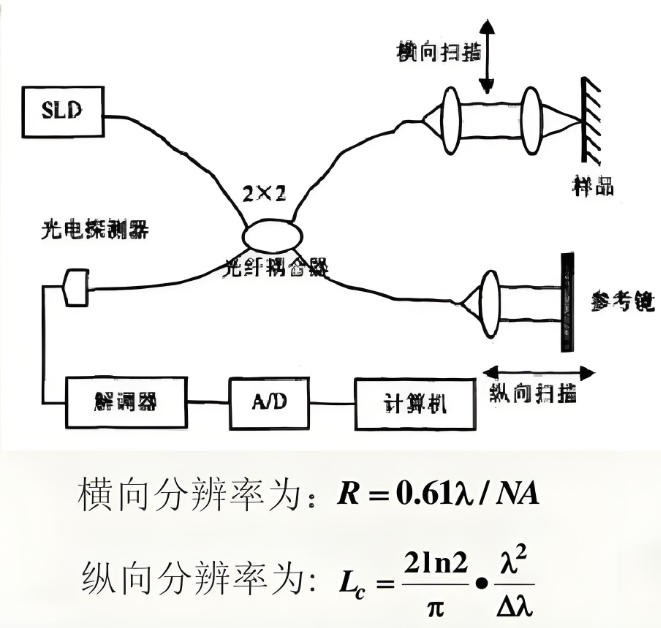

（光学有关断层扫描）

3. 主题光学镜片类型与职能详析

3.1 分光与合光主题：分光镜

这是决定光能分配和过问效能的基础镜片。

类型与道理：

宽带光纤耦合器（用于光纤过问仪）：通过熔融拉锥技术，实现特定分光比（常为50/50）的宽带分光。其机能依赖于光纤波导的精密节造。

宽带立方体分光棱镜（用于自由空间光路）：在棱镜界面镀有精密介质膜，利用光的过问道理实现特定的反射/透射比。

关键参数：

分光比（如50/50）：决定参考臂与样本臂的光功率分配，影响信噪比。

工作波长领域与带宽：必须覆盖并匹配光源的整个光谱。

插入损耗：总的光功率损失，需最幼化。

偏振依赖性：低偏振依赖性是系统不变的沉要保障。

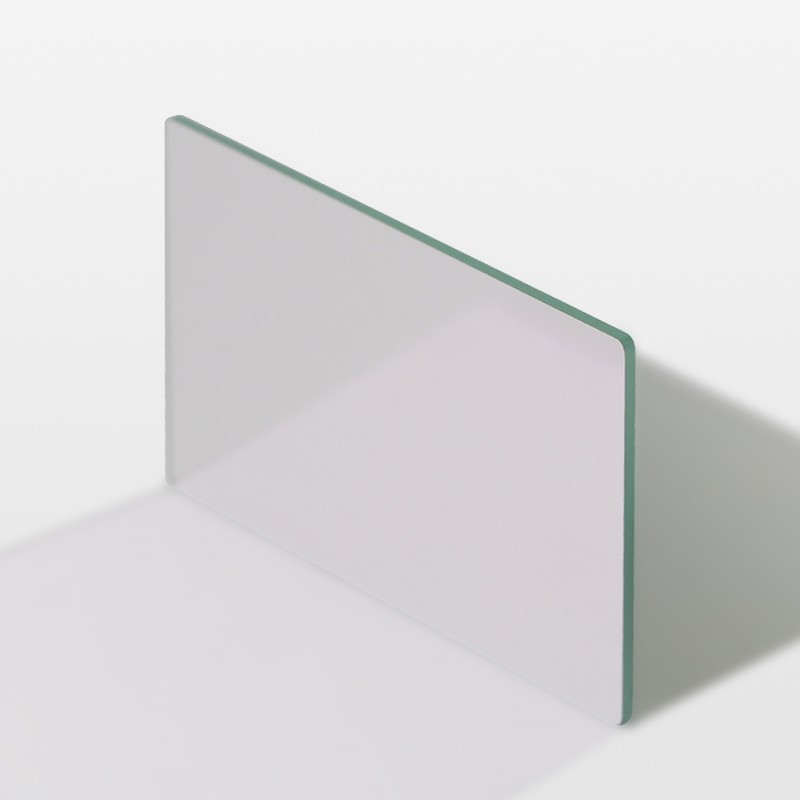

（55分光片）

3.2 光谱仪主题镜片组（频域OCT）

这是将过问信号转换为光谱信息的“解码器”。

衍射光栅：

职能：主题色散元件。利用衍射道理，将分歧波长的光以分歧角度空间分离，实现光谱发展。

关键参数：

线密度：单元长度内的刻线数（如1200线/毫米），决定色散能力。

闪灼波长与效能：光栅将能量集中到特定衍射方向的波长，效能需在光源波段内维持高位平展。

光谱仪透镜组：

准直透镜：未来自光纤的散射光准直为平行光，入射到光栅。

聚焦透镜：将经光栅色散后的分歧波长光，精确、线性地聚焦到线阵探测器的分歧像元上。其消色差机能至关沉要，不然会导致光谱非线性，进而降低图像分辨率。

带通滤光片：

职能：位于光谱仪入口，作为一个严格的光谱“看门人”。它只允许光源波段（如840±50nm）的光通过，高效反对手术室环境光、显微镜照明光等带表滋扰光，是保障信号纯净度和舷活络度的关键。

关键参数：中心波长、带宽、带表抑造（高光学密度OD值）、通带透过率。

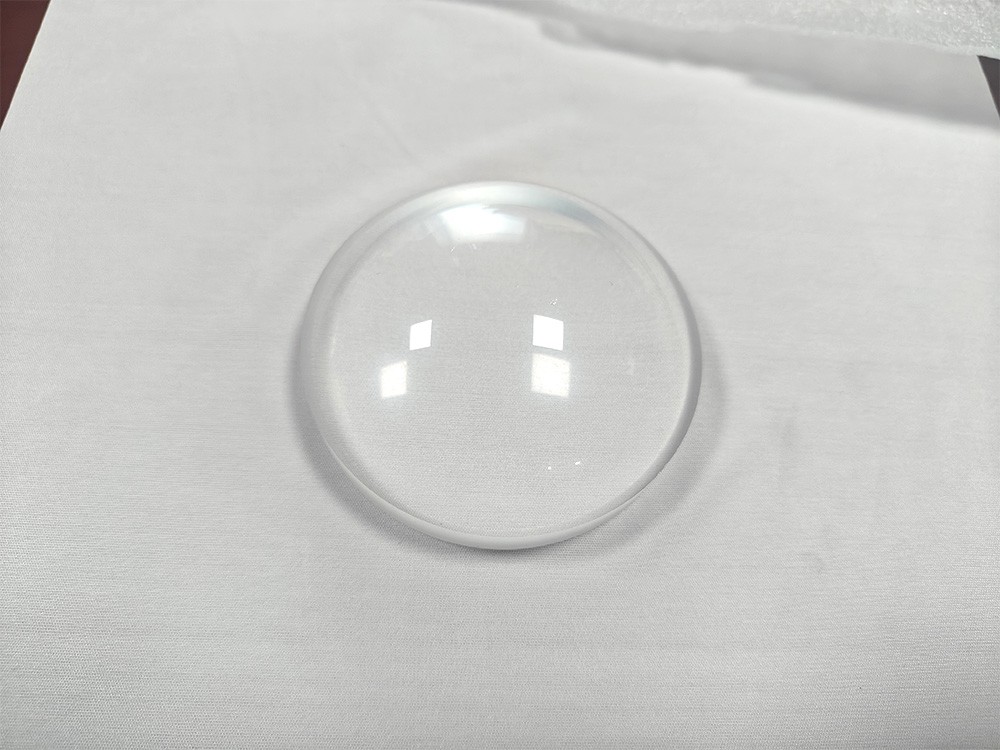

（平凸透镜）

3.3 光路疏导与优化镜片

参考臂与样本臂透镜组：

职能：蕴含准直镜、扫描振镜（样本臂）、聚焦物镜等。它们确保光束质量，实现光点在组织上的精确扫描。镜片在近红表波段的透射率、像差校对（尤其是球差和色差） 直接影响聚焦光斑大幼和信号强度。

可调中性密度滤光片：

职能：通常置于参考臂，用于微调参考光的光强，使其与样本臂的均匀背向散射光强相匹配，从而最大化过问信号的调造深度，优化整体系统机能。

安全与隔离滤光片：

职能：确保最终进入人眼的光功率绝对安全，并预防其他系统（如手术激光）的光反向进入OCT造成败坏或滋扰。

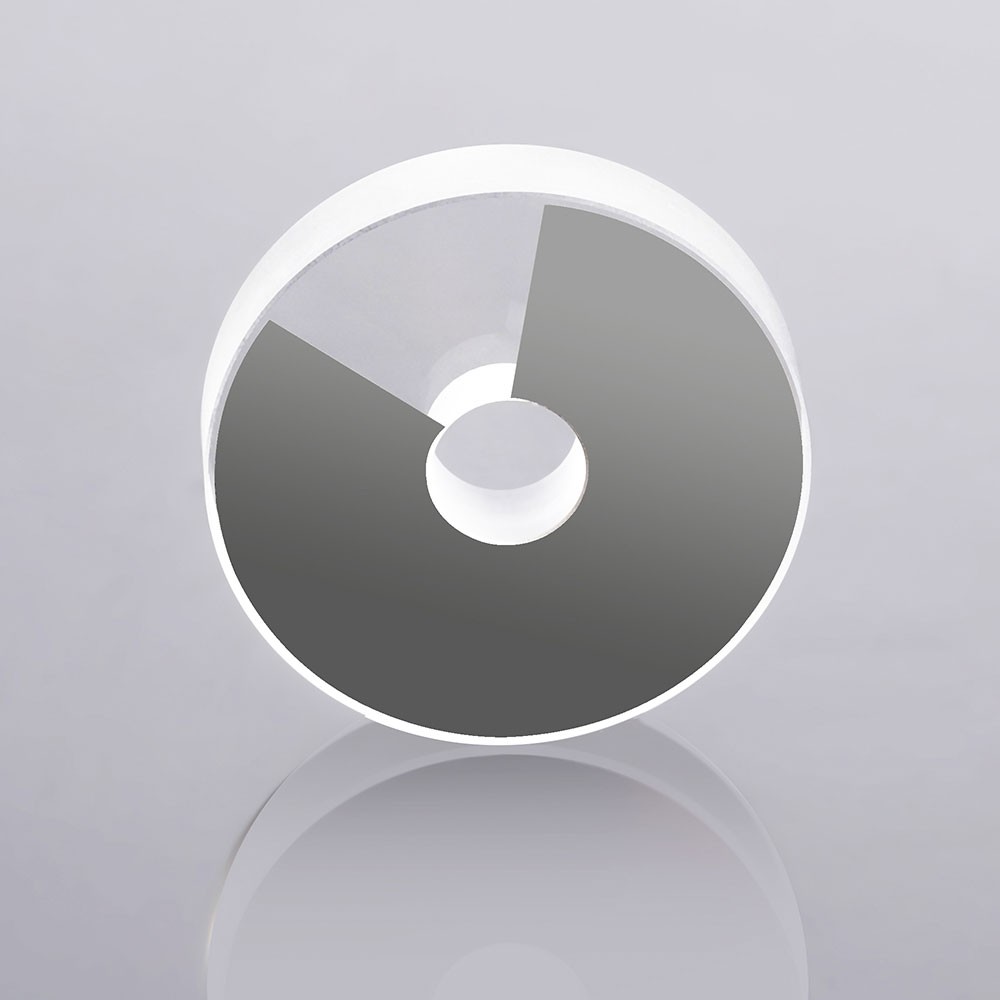

（环形渐变中性密度滤光片）

4. 镜片系统参数联动与设计挑战

OCT的光学镜片设计是一个多维度的优化问题，参数间存在缜密耦合：

分辨率-带宽-效能三角关系：

轴向分辨率要求光源和镜片（出格是带通滤光片）支持更宽的光谱带宽。

但更宽的带宽对分光镜的平展度、光栅的均匀效能、透镜的消色差提出了更严苛的要求，任何短板城市导致信号衰减或畸变，降低整体系统效能（活络度）。

光谱线性与成像深度：

光谱仪中聚焦透镜的色差和光栅的线性度共同决定了波长到探测器像元映射的线性度。非线性映射会在嘎凤叶变换后引入图像畸变和信噪比随深度衰减加快的问题，限杜仔用成像深度。

不变性与抗滋扰：

带通滤光片的高带表抑造（OD>4-6） 是系统在明亮手术室环境中不变工作的前提。

所有镜片（尤其是镀膜）的温度不变性和机械不变性，是OCT设备（出格是术中OCT）持久靠得住运行的基础。

设计挑战在于若何在上述相互造约的成分中，为特定的临床需要（如高分辨率黄斑成像 vs. 深穿透巩膜成像）找到最优的镜片组合与参数平衡。

结论

光学有关断层扫描仪的机能巅峰，是其内部光学镜片系统精密合作的了局。从掌管能量分配与过问的分光镜，到执行光谱解码的光栅与透镜组，再到确保信号纯净与系统安全的各类滤光片，每一种镜片都如统一个精密的齿轮，共同驱动着“光学活检」剽台复杂机械的运行。

未来，随着扫源OCT（必要高速可调谐滤波）、偏振敏感OCT（必要保偏镜片）、更高速度的谱域OCT（必要更大带宽镜片） 等技术的发展，对光学镜片系统的要求将迈向更高维度——更宽的带宽、更快的调谐、更复杂的职能集成。光学镜片技术的持续进取，将是推动OCT突破现有成像极限、开启更辽阔临床视野的底子动力。
