在工业标识与精密加工领域，从手机壳上的精彩Logo，到刀具上永不磨损的序列号，再到木制品上的优美图案，背后都是激光在“执笔作画”，但是若是要将静态的激光束转化为能在工件表表“书写”复杂图形的动态工具，要实现这一项流畅，离不开光学振镜系统的利用，今天我们就来介绍一下关于光学振镜在实现这一职能的主题执行机构以及它是怎么实现这一流程的！

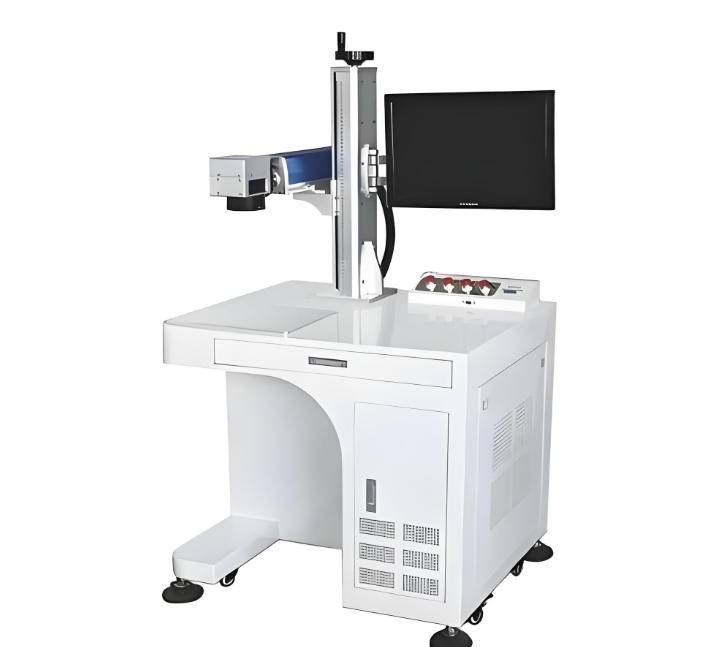

（激光打标机-图源网络，侵删）

一、激光打标与激光雕镂的共同特点与主题需要

激光打标通常以表层变色、轻微氧化/发泡为主，资料去除量极少为主，而激光雕镂有显著资料汽化去除，形成凹凸纹理，在加工深度和物理机造上只管两者存在差距，但它们对光学振镜系统的主题需要根基高度一致：

1.高速矢量扫描能力：均需依照预设的矢量图形蹊径（如线条、概括、填充区域）高速移动光斑，而非单一的点对点跳跃。

2.高定位精杜纂沉复精度：确保字符、条形码、复杂图案的边缘清澈、地位正确，屡次加工一致性高。

3.精密光斑节造：最终作用于资料的光斑直径（通常为微米级）直接决定象征的线宽和精密度。

4.动态聚焦维持：在平面甚至肯定曲率的表表上扫描时，需维持激光焦点始终落在加工面上，以保障整个加工区域内能量密度恒定。

这些共同特点，决定了振镜系统在两者光路中的不成代替。

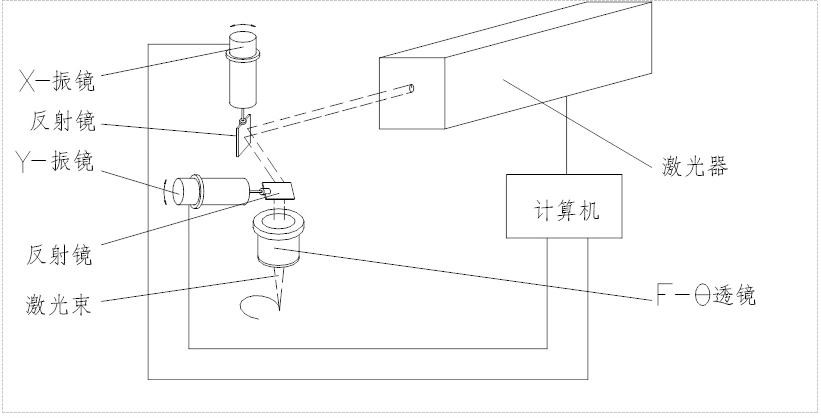

“振镜扫描式”激光打标机工作道理示意图

二、结合光路系统分析振镜的主题作用

一套典型的激光打标/雕镂系统光路重要覆盖：

光器（产生光源）→ 扩束镜（把光束建整平行）→ 振镜扫描头（内含X、Y两片反射镜，主题作为单元）→ 场镜（也叫F-θ透镜，聚焦和校对镜头）→ 工件表表。

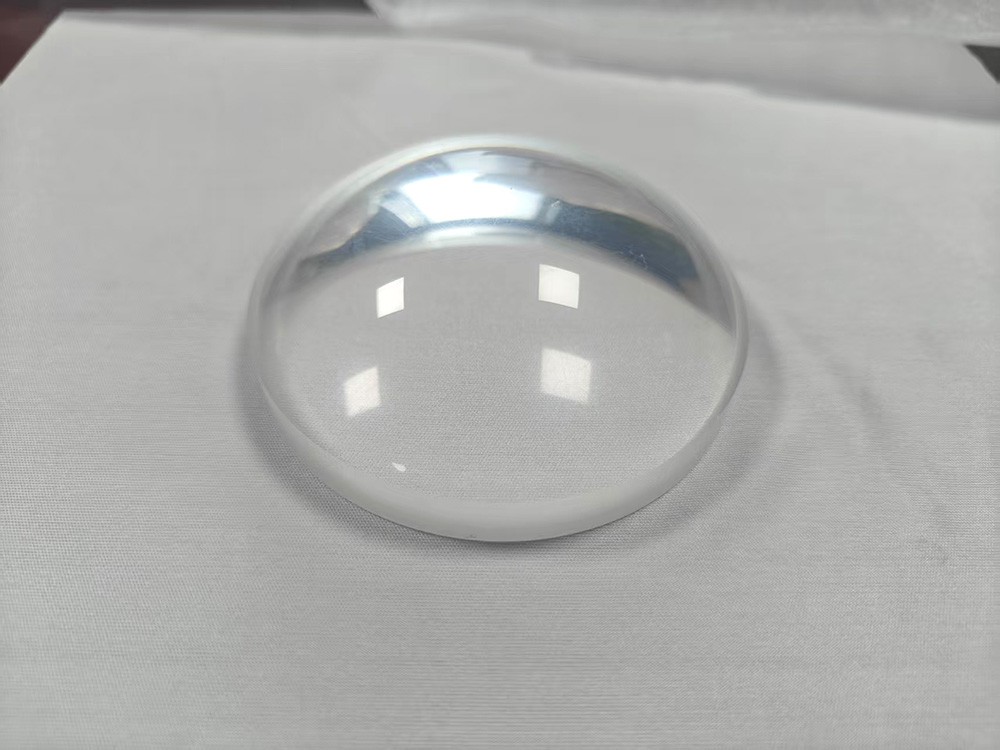

（聚焦透镜）

在这里，振镜扫描头是衔接静止光路和动态加工的关键枢纽，它的工作方式分为：

1. 双镜共舞，矢量合成你能够把振镜设想成两个高速、高精度的“舵机”，别离节造着两面幼镜子（X镜和Y镜）。电脑把必要刻画的图形坐标，转换成电信号发给它们。两片镜子凭据指令同步偏转，激光束经过它们的陆续反射，出射角度就被精确节造了。这两片镜子角度的矢量叠加，最终决定了激光焦点在工件上那个“点”的精确地位。

2. 与场镜的“黄金搭档”

光有振镜扭转角度还不够，还必要场镜（F-θ透镜） 这位好搭档。振镜掌管扭转激光入射参与镜的角度，而场镜的主题作用，就是把这个角度变动，线性地、成比例地转换成加工平面上的距离变动，同时校对光学畸变。这样，能力保障在整个加工幅面内，光斑大幼一致、图形不变形。它们俩的组合，是实现高速、大领域、无惯性扫描的“尺度答案”。

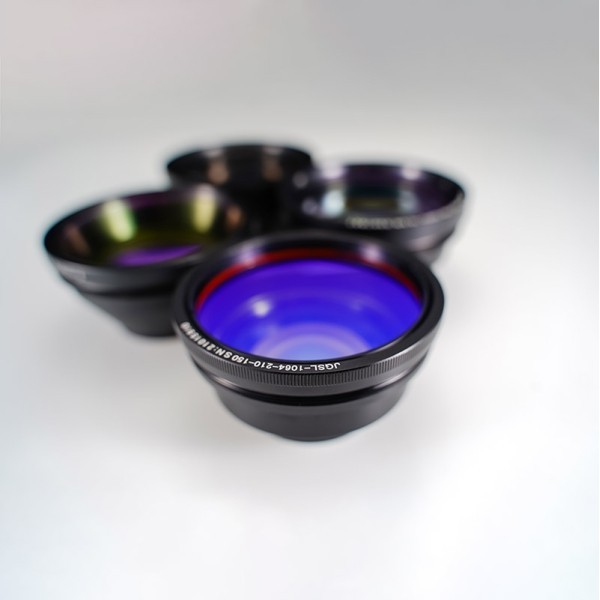

（YAG场镜）

3. 复杂图形的“绘造大家”

得益于振镜近乎无惯性的高速响应能力，激光束能够瞬间从图形的一个点“跳”到另一个点。无论是沿着概括线进杏装矢量描边”，还是为了填充实心区域进行高速的“光栅扫描”，效能都远超移动工件或激光头的传统方式。这对于刻写分散的序列号或复杂的浮雕图案来说，是效能的质变。

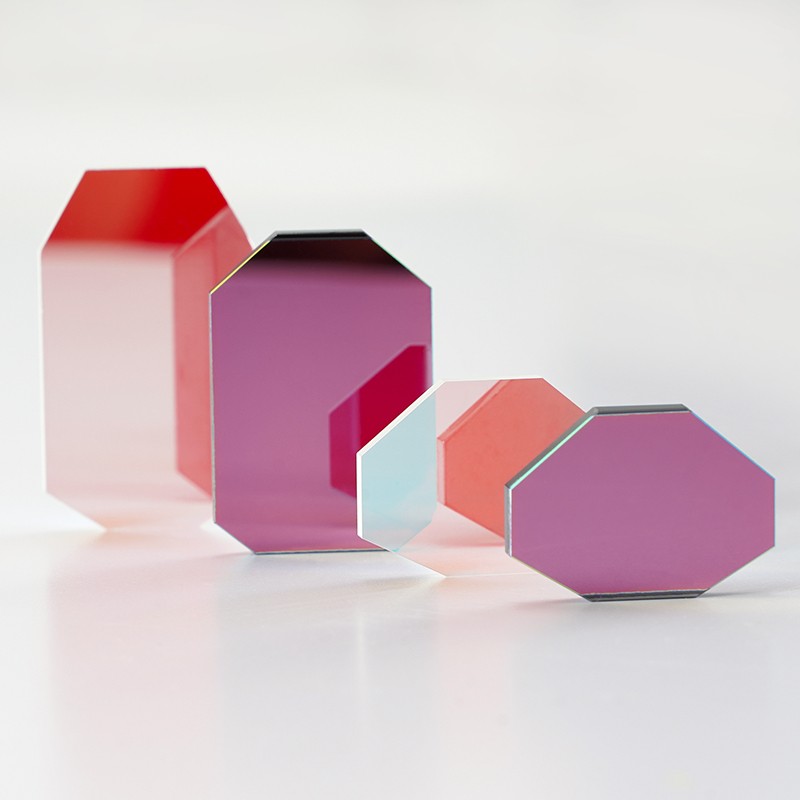

（激光振镜）

三、选型侧沉点：打标与雕镂的轻微差距

固然主题要求类似，但在现实选配振镜时，针对打标和雕镂的分歧特点，侧沉点会有些许分歧：

（图源丽江富泰宏精密，侵删）

总结一下：

激光打标，好迸酌一支笔飞快地署名，笔的起笔落笔速度、出墨不变性是关键。

激光雕镂，好迸酌刻刀精心雕刻一件文章，刀尖的敏感度、运刀的安稳力路、以及长功夫雕镂时的手感不调换为沉要。

所以说，光学振镜远不止是两片会转的镜子。它是将无形的激光能量，转化为受控加工工具的“控手”。在激光打标与雕镂的世界里，正是这套系统赋予了激光以速度和灵巧，让静态的光，得以绘出动态的精度之美。随着技术和算法的进取，这支“控手”也必将越发迅捷、不变和智能，在从微电子到沉型机械的辽阔造作领域，持续刻写下属于精密造作的印记。
