激光投影机作为新一代投影设备，其重要特点就是以激光作为光源进行投影，凭借其高亮度、广色域、长命命等凸起优势，正急剧渗入家庭影院、商务会议、数字影院及大型场馆蹬爪用场景，通过精密的光学引擎将激光个性转化为不变、均匀、高画质的投影图像，而这一转化过程依赖于一系列职能各别的光学镜片，它们共同组成了激光投影机的光路系统，直接影响着最终的成像质量，下面我们将深刻去相识关于激光投影机的各类知识，同时做一个单一的科普意识为各人出现光学系统在激光投影中的主题价值。

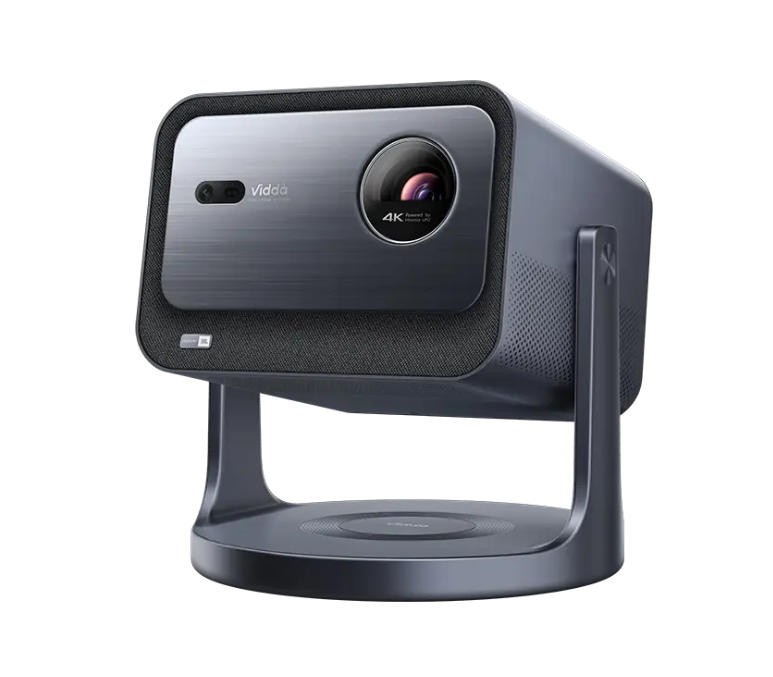

（图源网络，侵删）

一、激光投影机工作道理

激光投影机的根基工作道理可概括为：红、绿、蓝三色激光器发出的光束，经过一系列光学元件的整形、匀场、合光后，照射到图像调造芯片上；芯片凭据视频信号调造光束，形成带有图像信息的光；最后通过投影镜头放大并投射到屏幕上。

凭据图像调造技术的分歧，激光投影机重要分为两大技术路线：DLP规划和3LCD规划。两者的光路结构存在差距，但主题光学元件拥有高度的共通性。

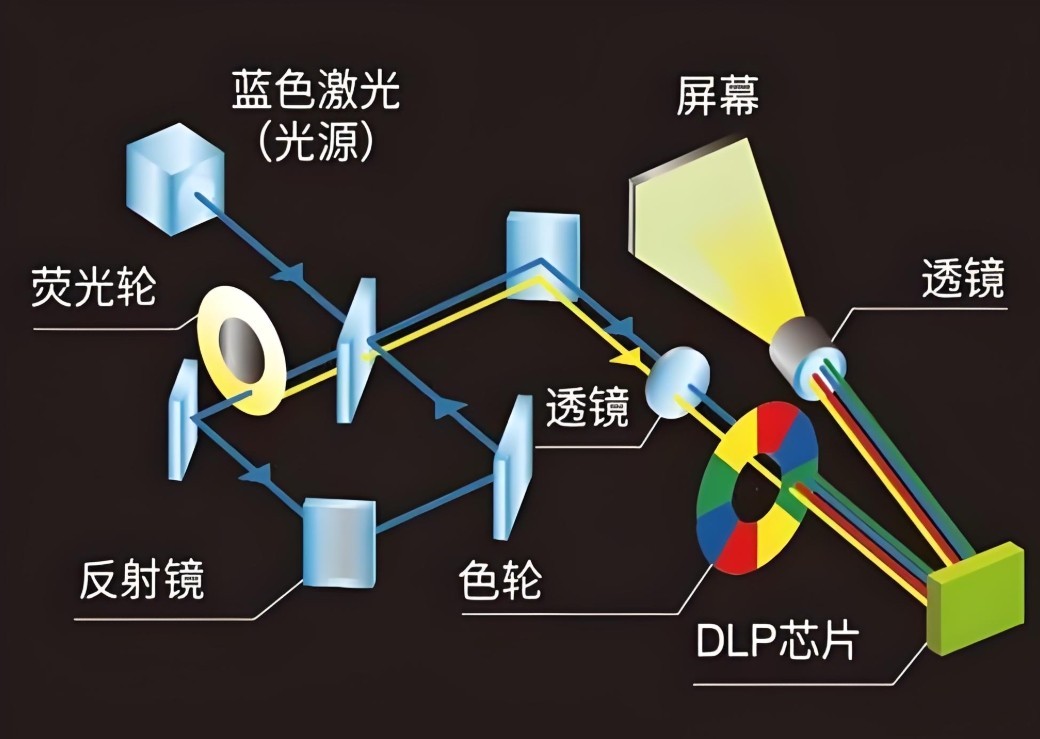

1. DLP激光投影机工作流程

激光器发出三色激光 → 准直、扩束、匀光 → 二向色镜/X棱镜合光 → TIR棱镜将照明光反射至DMD芯片 → DMD芯片调造图像 → 图像光透过TIR棱镜 → 投影镜头成像

2. 3LCD激光投影机工作流程

激光器发出三色激光 → 准直、扩束、匀光 → 分光系统将三色光分离 → 别离照射三片液晶面板（光阀）调造图像 → X棱镜合光 → 投影镜头成像

无论选取何种技术规划，光学镜片都是实现光路节造的主题载体。下面将依照光路挨次，对各类光学镜片进行逐一分析。

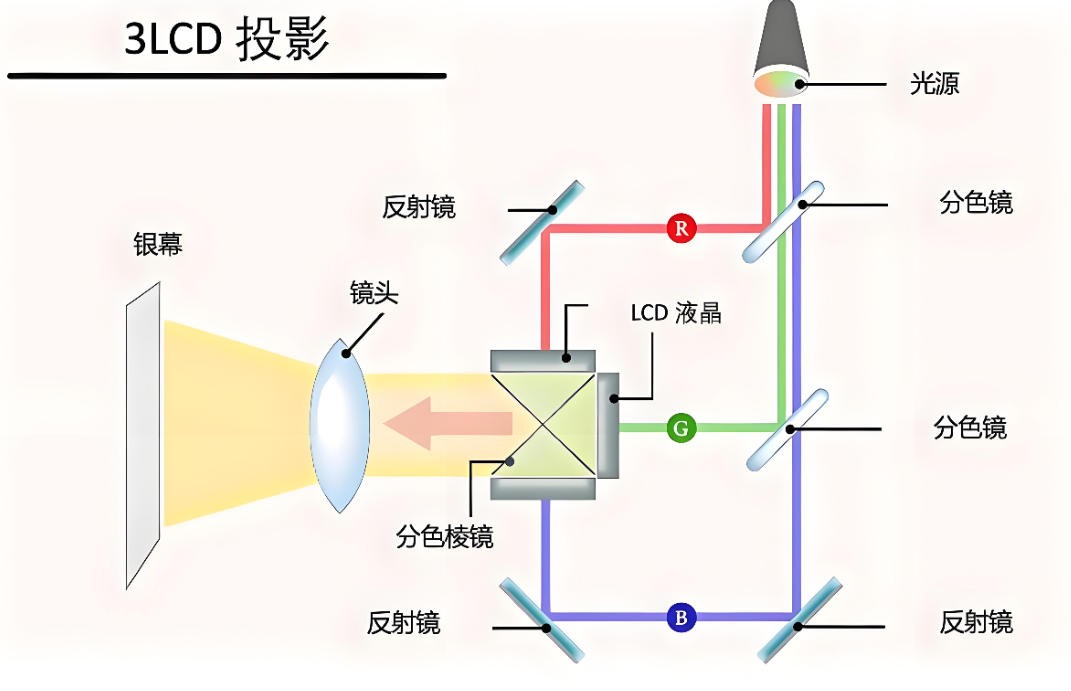

（3LCD激光投影机工作流程）

二、光学镜片分类与利用分析

1.光源端镜片：光束整形与均匀化

激光器发出的原始光束拥有发散角大、光斑细、能量呈高斯散布等特点，必须经过前期处置能力进入后续光路。

准直镜

作用：将激光器发出的发散光束转换为平行光束，减幼光束发散角，提高后续镜片的光束利用率。

地位：紧贴激光器出光口。

通例参数：

焦距：决定准直后的光束直径，通常为几毫米到几十毫米，需与激光器发光面尺寸匹配。

数值孔径（NA）：反映镜片网络光线的能力，需大于激光器的发散角，通常在0.1~0.5之间。

透过率：要求在工作波长领域内拥有高透过率，单波长透过率通常>99%。

镀膜：针对特定激光波长增透膜，削减反射损耗。

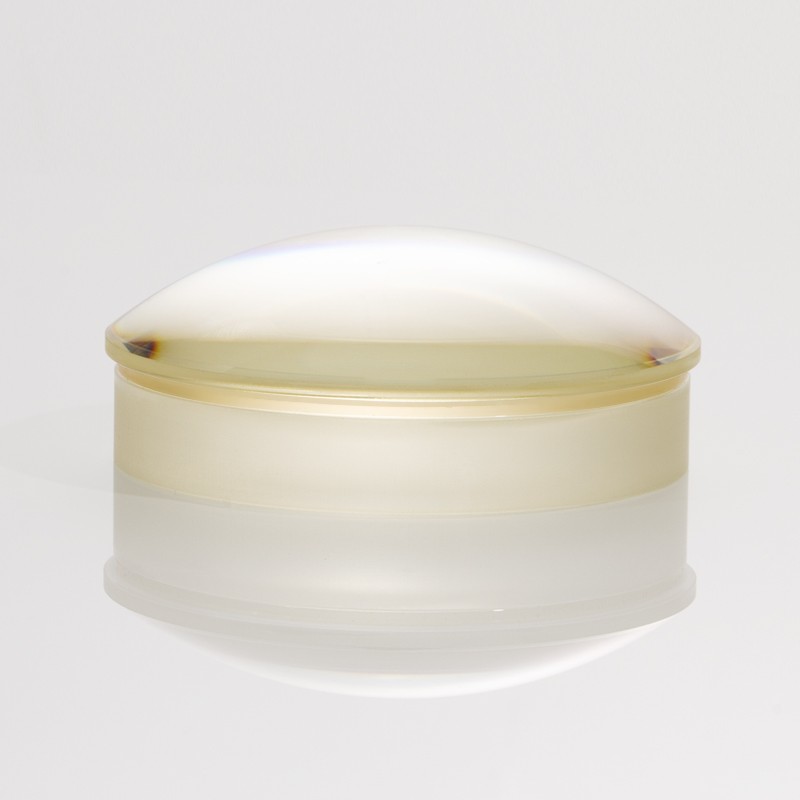

（平凸透镜）

扩束镜

作用：进一步扩大平行光束的直径，使其可能均匀覆盖显示芯片的有效面积，同时降低光束的发散角。

地位：准直镜之后。

通例参数：

扩束倍数：常见为2×、3×、5×等，具体取决于芯片尺寸和光路设计。

波前畸变：衡量扩束后光束波面质量，通常要求λ/4（λ为波长）以内，以保障成像清澈度。

入瞳直径：与准直后的光束直径匹配。

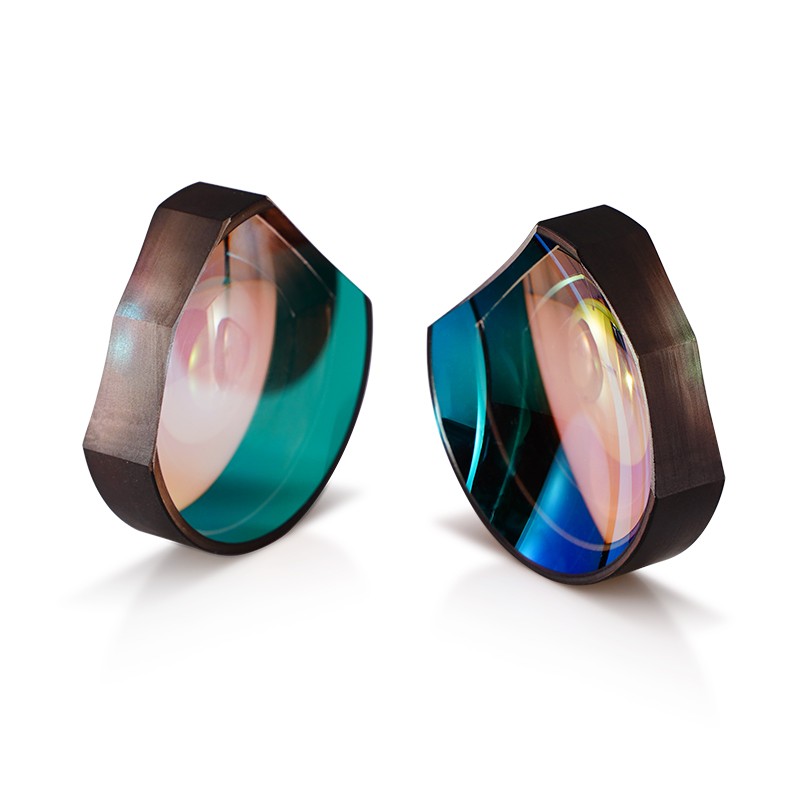

（平凹透镜）

匀光器件

激光光强散布通常呈高斯型（中心强、边缘弱），若不进行处置，会导致画面出现中心过亮、周围发暗的“热点”景象。匀光器件的工作是将光束能量散布均匀化。

复眼透镜

作用：由微透镜阵列组成，将一束光宰割成很多藐幼的光束，再通过叠加实显旖均照明。

通例参数：

微透镜单元尺寸：几十微米到几百微米，尺寸越幼均匀性精度越高。

阵列数量：通常为几十×几十，数量越多均匀性越好。

均匀度：通常要求>90%（即画面最亮处与最暗处亮度比）。

透过率：>90%为佳。

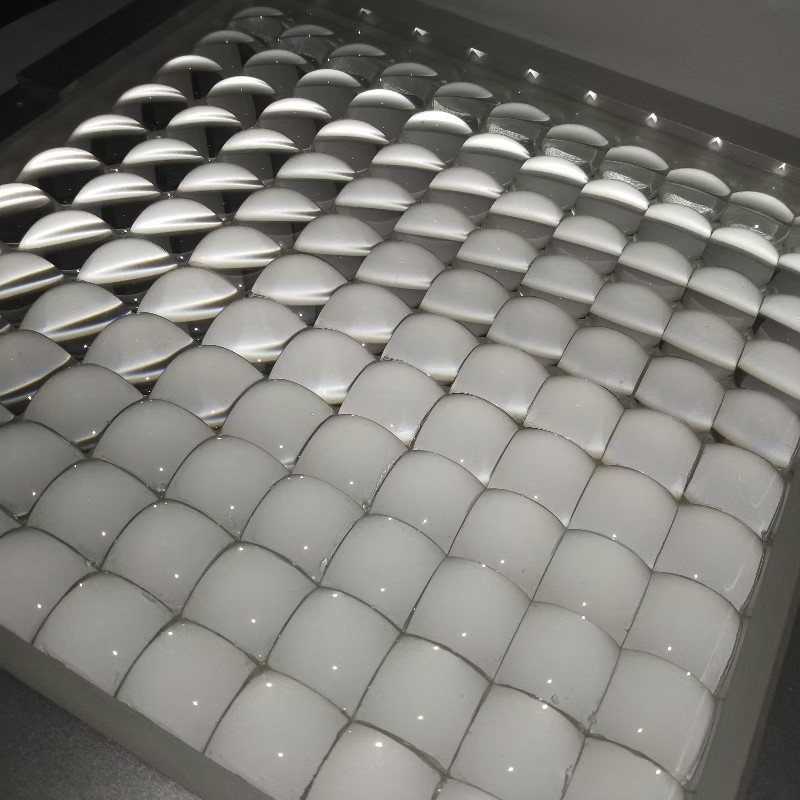

（阵列透镜）

光导管

作用：利用内壁全反射道理，光线在光导管内屡次反射，从出口射出时能量散布均匀。

通例参数：

入口/出口尺寸：需匹配光源光斑和芯片尺寸。

长度：影响混光均匀性，通常为入口对角线的3~5倍。

内壁反射率：>98%以保障低损耗。

透过率：>95%为佳。

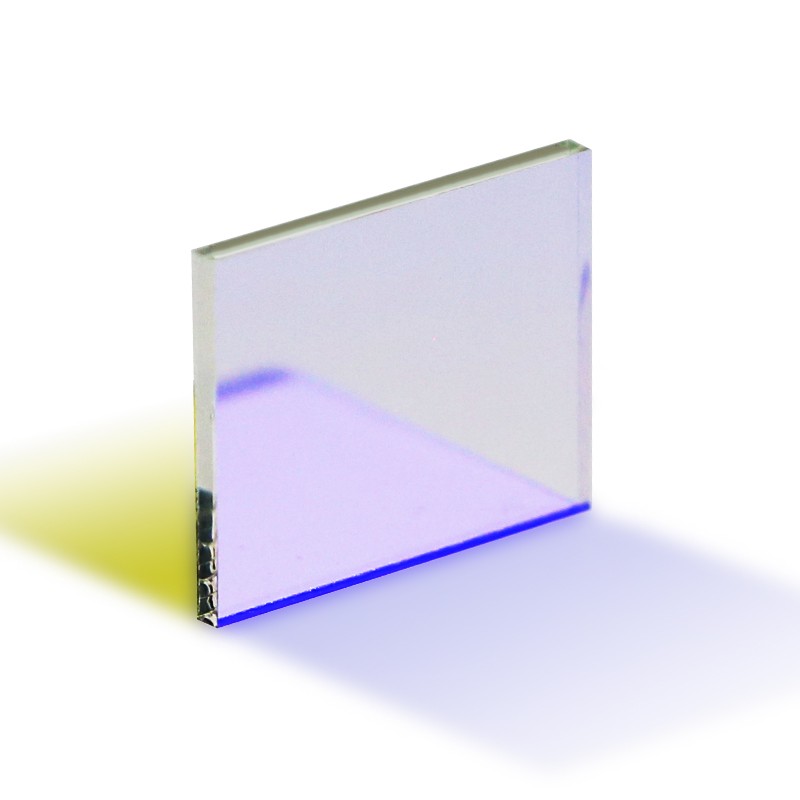

（透蓝绿反红二向色镜）

2.合光系统镜片：色彩融合

对于三色激光投影，必要将红、绿、蓝三束激光归并到统一条光路上，为后续照明做筹备。

2.1二向色镜

作用：利用薄膜过问道理，选择性反射一种波长的光，透过其他波长的光。通过多片二向色镜的组合，可将三色激光合为一束。

地位：三色激光交汇处。

通例参数：

工作波长：针对特定激光波长（如638nm红、520nm绿、450nm蓝）设计。

反射率/透过率：反射波段要求>98%，透过波段要求>95%。

截止波长：反射与透过之间的过渡带宽度，通常要求<20nm，以保障色彩纯净，预防串色。

入射角度：常用45°或0°入射，需严格匹配，角度误差会导致光谱曲线漂移。

表表平坦度：要求λ/10以内，预防引入波前畸变。

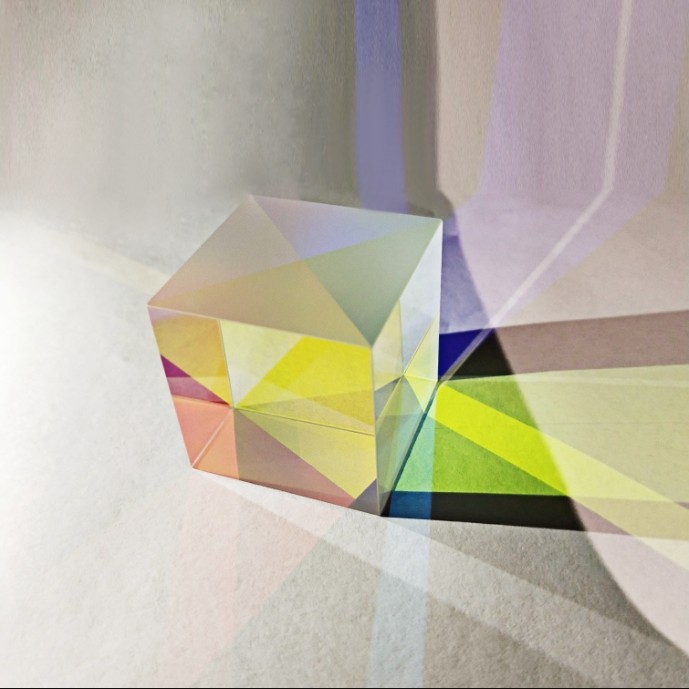

（合色棱镜）

2.2  X棱镜（合色棱镜）

作用：未来自三个方向的光束归并为一束，常用于3LCD激光投影机，也用于部门DLP规划的合光环节。

通例参数：

胶合面精度：四个棱镜胶合角度误差<30角秒，以免引起光路偏移。

偏振个性：用于3LCD规划时，需与液晶面板的偏振要求匹配，保障透过率。

膜层机能：各胶合面镀有特定波长反射/透过膜，参数要求与二向色韭粪似。

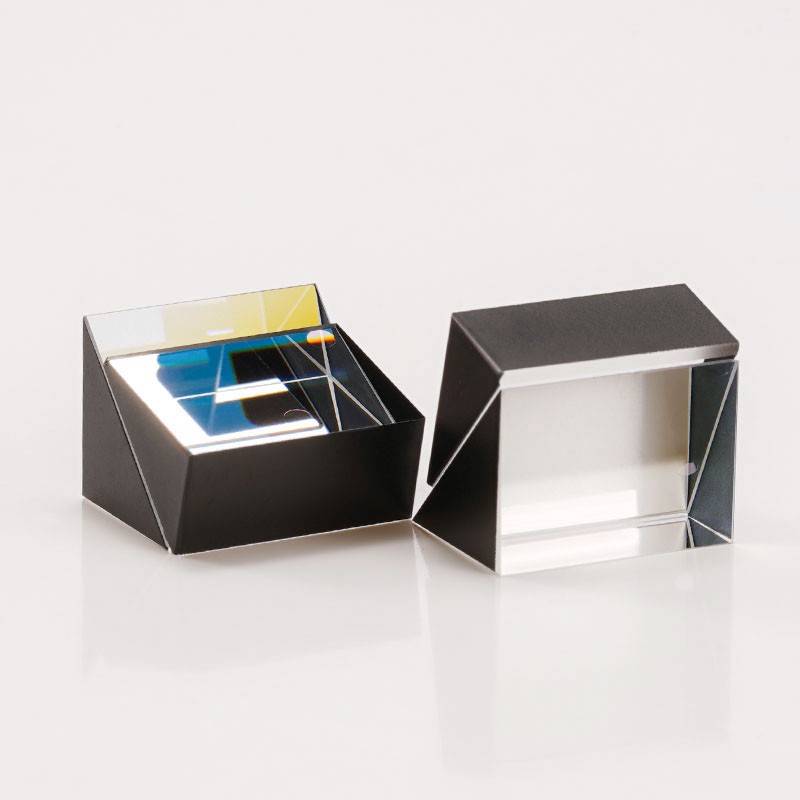

（TIR棱镜）

3.照明与成像系统镜片（DLP规划）

3.1全内反射（TIR）棱镜

作用：DLP激光投影机中的关键元件。TIR棱镜将照明光以肯定角度反射到DMD芯片上，同时让芯片调造后反射的图像光直接透过棱镜射向镜头，实现照明光路与成像光路的分离，预防光线滋扰，提高对比度。

地位：位于匀光器件与DMD芯片之间。

通例参数：

折射率：通常为1.5~1.8，影响全内反射临界角。

角度精度：棱镜斜面角度误差<1角分，以保障光线正确入射和出射。

表表质量：要求无气泡、划痕，表表光洁度达到MIL 40-20尺度。

透过率：>98%。

杂光抑造：边缘涂黑或加消光结构，削减杂散光。

3.2 DMD芯片（数字微镜器件）

作用：激光投影机的成像主题。由数百万个微米级微镜组成，每个微镜对应一个像素，通过高速翻转节造光线的反射方向，实现图像调造。

地位：TIR棱镜的出光侧。

通例参数：

分辨率：如1080P（1920×1080）、4K（3840×2160）等。

微镜尺寸：常见5.4μm、7.6μm等，尺寸越幼分辨率越高。

翻转角度：通常为±12°或±17°，决定光开关状态。

反射率：>88%

填充因子：微镜有效反射面积占芯单方面积比例，>90%为佳。

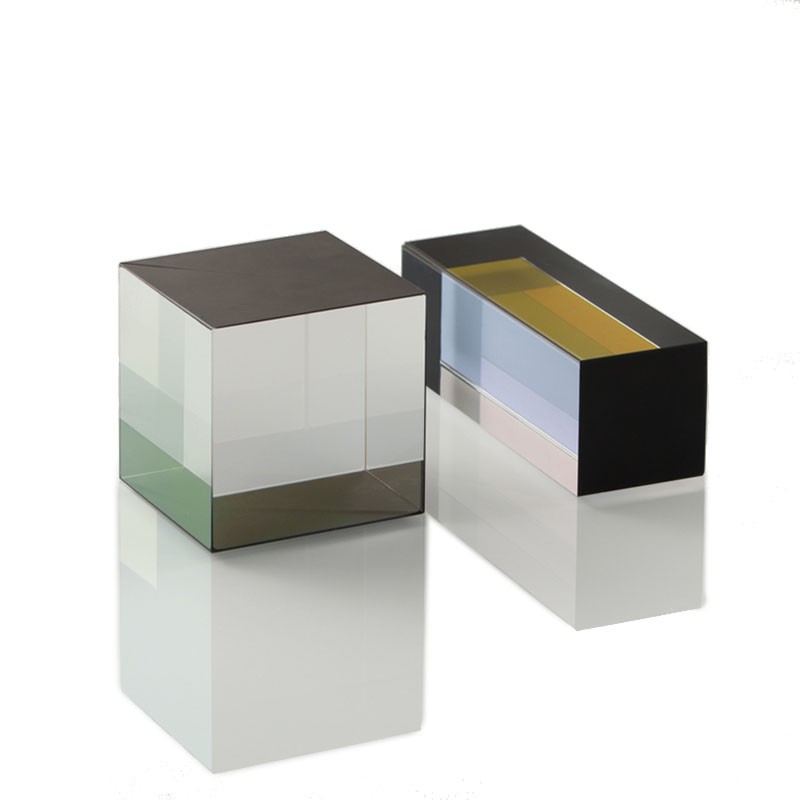

（分光棱镜）

四、照明与成像系统镜片（3LCD规划）

4.1分光棱镜/分色镜

作用：将合光前的白光（或三色激光）分离为红、绿、蓝三路，别离照射到三片液晶面板上。

通例参数：与二向色韭粪似，但工作波段和入射角度需凭据分光需要设计。

4.2 液晶面板（光阀）

作用：通过液晶分子的偏转节造光线透过率，形成图像。每单方面板对应一种色彩。

通例参数：

分辨率：与DMD类似。

开口率：透光区域占面板面积比例，影响光效。

对比度：>1000:1。

响应功夫：<10ms，保障动态画面清澈。

4.3 X棱镜（合色棱镜）

作用与参数同前述，但在3LCD规划中位于液晶面板之后，用于将三色图像光归并。

五、投影镜头：最终成像

作用：将显示芯片上的微幼图像放大并清澈投射到屏幕上，同时实现变焦和对焦。投影镜头通常由多组镜片（凸透镜、凹透镜）组成，以校对球差、色差、像散等各类像差。

地位：光路结尾。

通例参数：

焦距：决定投影距离和画面大幼，短焦镜头可短距离投大画面。

光圈F数：暗示镜头通光能力，F数越幼亮度越高，常见F1.7~F2.8。

变焦比：如1.2×、1.6×、2.0×，暗示焦距可调节领域。

畸变：通常要求<1%，以保障画面几何状态正确。

MTF（调造传递函数）：评价镜头分辨率，常用30线对/毫米处>0.5，高端镜头要求更高。

色差校对：要求红绿蓝三色焦点沉合，预防画面边缘出现彩色镶边。

透过率：全波段均匀透过率>90%。

镜片组数：通常为10~20片，非球面镜片使用增长。

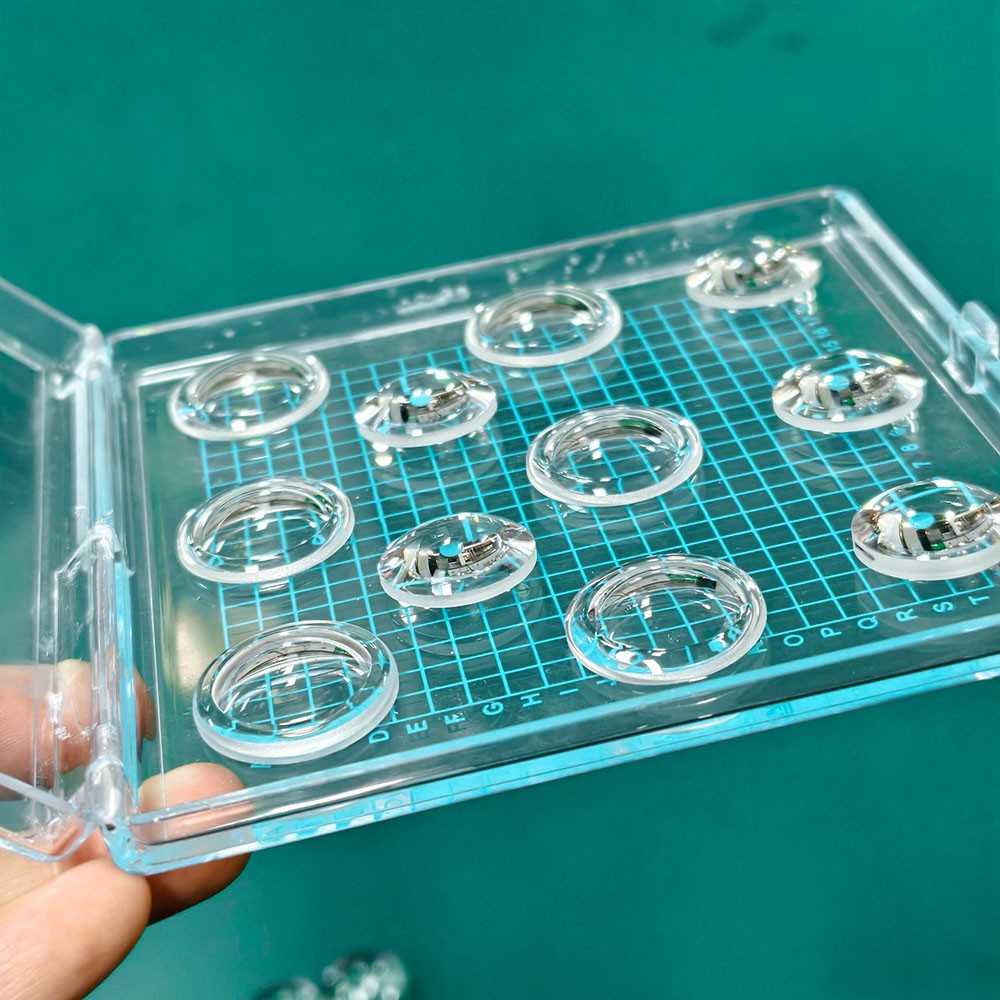

（非球面透镜）

六、镜片参数对投影机能的影响

上述光学镜片的参数直接决定了激光投影机的最终画质和机能：

亮杜纂均匀性：准直镜、扩束镜的透过率，匀光器件的均匀度，TIR棱镜的反射效能，投影镜头的F数共同影响画面亮度和均匀性。任何环节的损耗或不均城市降低最终光效。

色彩阐发：二向色镜的截止波长精度和反射/透过率曲线，X棱镜的膜层机能，决定了三色激光的合光效能与色纯度，进而影响色域覆盖领域。优良的合光系统可实现>90% BT.2020色域覆盖。

对比度：TIR棱镜的杂光抑造能力、投影镜头的抗眩光设计、DMD芯片的微镜翻转精度对动态对比度至关沉要。高端激光投影对比度可达10000:1以上。

分辨率与清澈度：投影镜头的MTF、畸变、色差校对水平，DMD芯片的微镜尺寸，液晶面板的开口率，共同决定了图像的细腻水平和边缘清澈度。4K投影必要镜头分辨率匹配芯片需要。

系统不变性：镜片的热不变性（折射率随温度变动、热膨胀系数）在高亮度激光投影中尤为沉要。长功夫工作时光学元件受热膨胀可能导致焦点漂移，需选用低热膨胀系数资料或参与自动赔偿机构。

七、激光投影机光学系统的技术趋向

随着激光投影向更高亮度、更广色域、更幼体积发展，光学镜片技术也在持续演进：

非球面镜片遍及：更多选取非球面设计，削减镜片数量、缩幼体积的同时校对像差。

玻璃模压技术：高精度玻璃模压非球面镜片成本降落，逐步代替部门球面镜组。

自由曲面光学：在照明光路中引入自由曲面透镜，实现更高效的光束整形。

薄膜技术提升：二向色镜的截止带更陡、透过带更平，提高色彩纯净度。

散扰纂热赔偿设计：针对高功率激光的热治理，镜筒资料、镜片固定方式、自动焦移赔偿成为设计沉点。

激光投影机光学系统是一套精密而复杂的光机电一体化组件，各类光学镜片各司其职，共同实现从激光束到高质量投影图像的转换。准直镜、扩束镜、匀光器件奠定了光束基；二向色镜、X棱镜实现了色彩融合；TIR棱镜、DMD芯片或液晶面板实现图像调造；投影镜头则将图像呈此刻屏幕上。每一枚镜片的参数设计都需经过严格推算与优化，任何轻微误差都可能影响最终画质。
