轮胎无损检测激光剪切散斑过问仪光学镜片利用分析
轮胎作为车辆与路面接触的唯一部件，其质量直接关系到路路交通安全 。在轮胎出产过程中，由于资料不均匀、工艺节造误差等原因，可能产生气泡、脱层、帘线断裂等内部缺点 。这些缺点若不实时发现，将严沉影响轮胎的使用机能和寿命，甚至引发交通变乱 。
一、轮胎无损检测利用介绍
目前，轮胎无损检测步骤重要蕴含X射线法、激光散斑法、超声波法等 。其中，激光剪切散斑过问技术因其非接触、高活络度、全场丈量蹬着势，已成为轮胎内部缺点检测的沉要伎俩 。该技术通过检测轮胎在加载前提下表表产生的微幼形变，反演内部缺点的地位和尺寸，拥有检测速度快、了局直观等特点 。
进入2026年，激光剪切散斑过问仪已成为轮胎造作厂质量节造的通例设备，光学系统作为仪器的主题，下面我们将从光学镜片的角度去为各人介绍轮胎无损检测的布景与激光剪切散斑过问技术，为各人展示光学元件在提升检测机能方面的主题价值 。
二、激光剪切散斑过问检测道理
2.1 技术道理概述
激光剪切散斑过问技术是基于激光散斑景象和过问丈量原理发展而来的光学检测步骤 。当激光照射在拥有光学粗糙表表的轮胎上时，由于表表的随机微观结构，会在空间形成随机散布的亮暗黑点，即“散斑” 。这些散斑携带了物体表表的信息 。
在轮胎检测中，通过对轮胎施加真空或压力载荷，内部存在缺点的区域（如气泡、脱层）会产生与正常区域分歧的微幼形变（离面位移） 。利用剪切光学元件将物体表表某一点的散射光与相邻点的散射光在像面上产生过问，形成剪切散斑过问图 。通过比力加载前后两幅过问图的相位变动，经图像处置后即可得到反映缺点信息的条纹图案，进而精确定位缺点的地位和尺寸 。
2.2 关于光路结构的注明
现阶段，主流规划多选取在迈克尔逊过问光路的基础上，通过引入剪切职能实现的改进型过问系统，这是目前工业领域最主流的技术规划，约占60-70%的市场份额 。
迈克尔逊过问仪：将一束光分成两束，经过分歧蹊径后沉新过问，丈量绝对位移或形变
剪切散斑过问仪：必须蕴含剪切元件，使物光分成两束错位的像，丈量形变的空间梯度

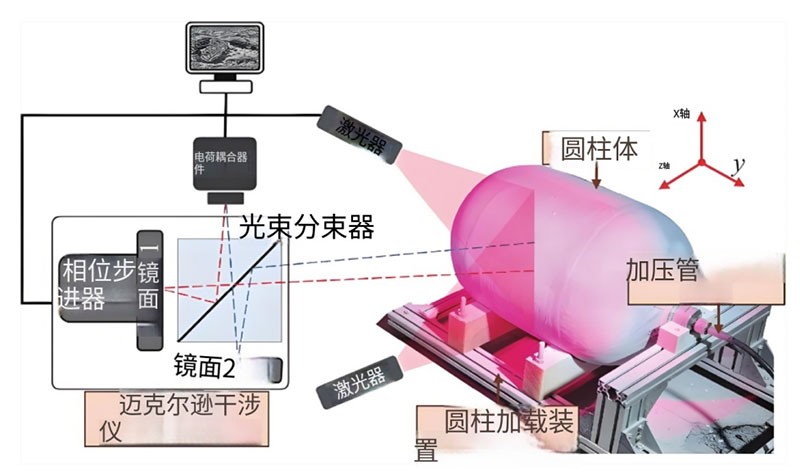

（基于迈克尔逊过问道理的激光剪切散斑过问仪-图源复合伙料学报）
2.3 系统根基组成
典型的激光剪切散斑过问检测系统重要蕴含以下部门：
激光光源：半导体激光器，常用波长532 nm（绿光）或635 nm（红光）
光学成像与过问 ？椋涸毯┦妇怠⒎瓷渚怠⒓羟芯档，用于构建过问光路
图像采集系统：工业CMOS相机，分辨率500万-1200万像素
加载装置：对轮胎施加真空或压力载荷，通常选取真空舱
图像处置系统：工业推算机共同专用软件进行相位提取和缺点鉴别

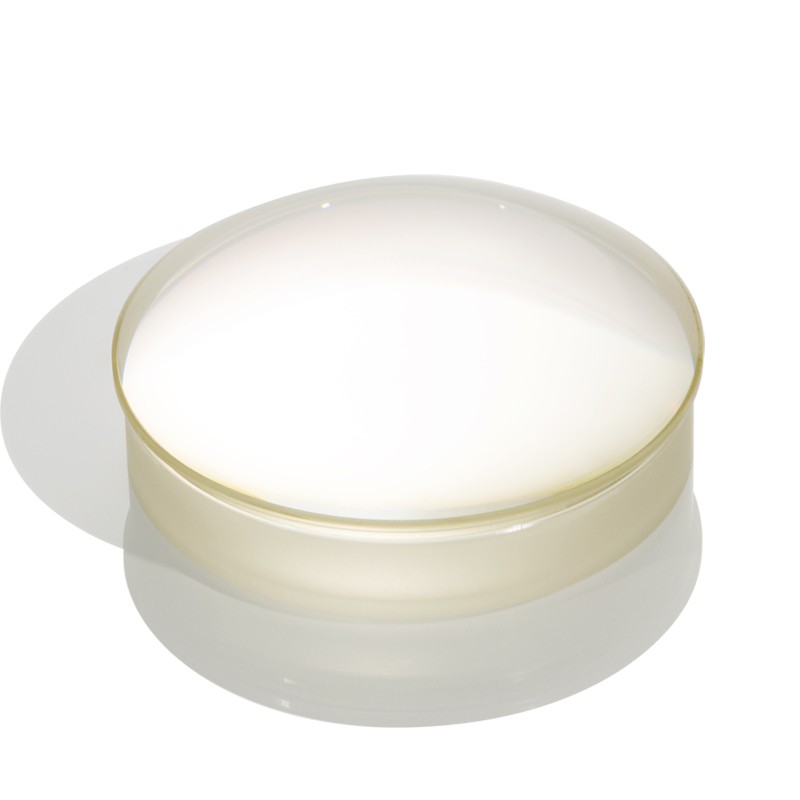

（聚焦透镜）
三、主题光学镜片利用分析
在激光剪切散斑过问仪中，光学元件的质量和参数直接决定了系统的检测精度和不变性 。
3.1 透镜
透镜在剪切散斑过问仪中承担着光束整形和成像的双沉职能 。一方面，激光器发出的细光束必要通过扩束透韭珐展为准直的平行光，以均匀照明轮胎表表；另一方面，从轮胎表表散射的光必要经过成像透镜汇聚到相机传感器上，形成清澈的散斑图像 。工业设备绝大无数选取尺度C接口定焦镜头，极少使用复杂的变焦或液体透镜 。
参数规格：
| 参数类型 | 通例领域 | 注明 |
| 焦距 | 25 mm / 35 mm / 50 mm 定焦 | 工业上最常用的尺度C接口镜头，便于采购和代替 |
| 口径 | 25.4 mm（1英寸） | 尺度规格，匹配常用镜架和配件 |
| 镀膜 | 宽带增透膜（AR@400-700nm） | 可见光波段，反射率<0.5%，通例镀膜工艺 |
| 材质 | BK7光学玻璃 | 最通例的光学资料，性价比高，供给不变 |
| 畸变 | <1% | 工业检测足够，无需钻营科研级的<0.1% |
| 光圈调节 | 手动可调F1.4-F16 | 通例机械结构，便于现场调节进光量 |

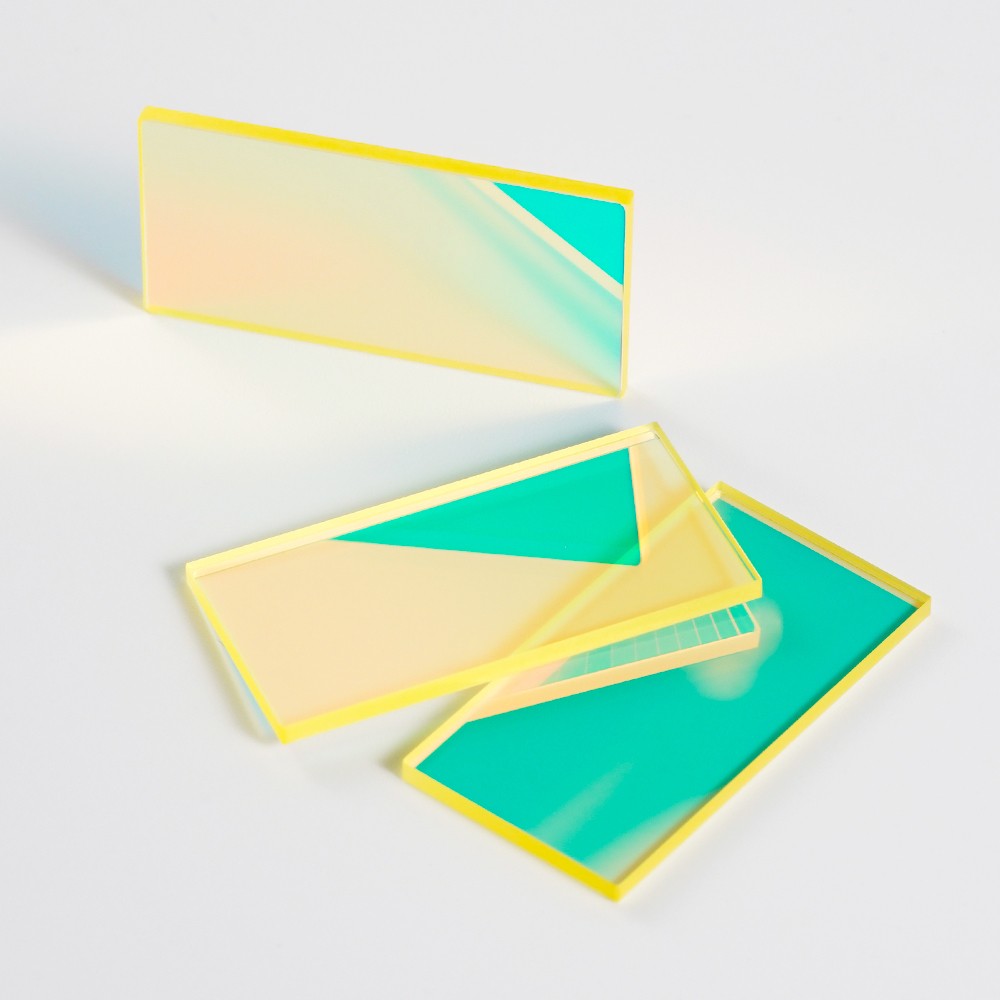

（BP532窄带滤光片）
3.2 窄带滤光片
窄带滤光片是提高过问条纹对比度的关键元件 。激光剪切散斑检测通常在通常车间环境下进行，环境光中的杂散光会降低过问信号的信噪比 。窄带滤光片只允许激光工作波长左近窄波段的光通过，有效抑造环境光滋扰 。工业利用中，不必要钻营极致窄带，而是在抑造成效和系统容差之间取平衡 。
参数规格：
| 参数类型 | 通例领域 | 注明 |
| 中心波长 | 532 nm ± 2 nm / 635 nm ± 2 nm | 最常用的两种激光波长，有现货尺度品 |
| 带宽 | 10 nm ± 2 nm | 10 nm带宽足以抑造环境光，同时容忍激光器批次差距和温度漂移 |
| 峰值透过率 | >85% | 通例镀膜工艺即可达到，无需钻营>95% |
| 截止深度 | OD4 | OD4可抑造99.99%带表光，满足绝大无数车间环境 |
| 角度敏感性 | <1.0 nm/° | 通例指标，装配时不必要特殊对光 |
| 尺寸 | Φ25.4 mm | 尺度尺寸，匹配常用镜架 |
| 工作温度 | 0-50℃ | 通例工业级，无需特殊温控 |
| 激光危险阈值 | >1 J/cm? | 适应通例陆续激光工作 |

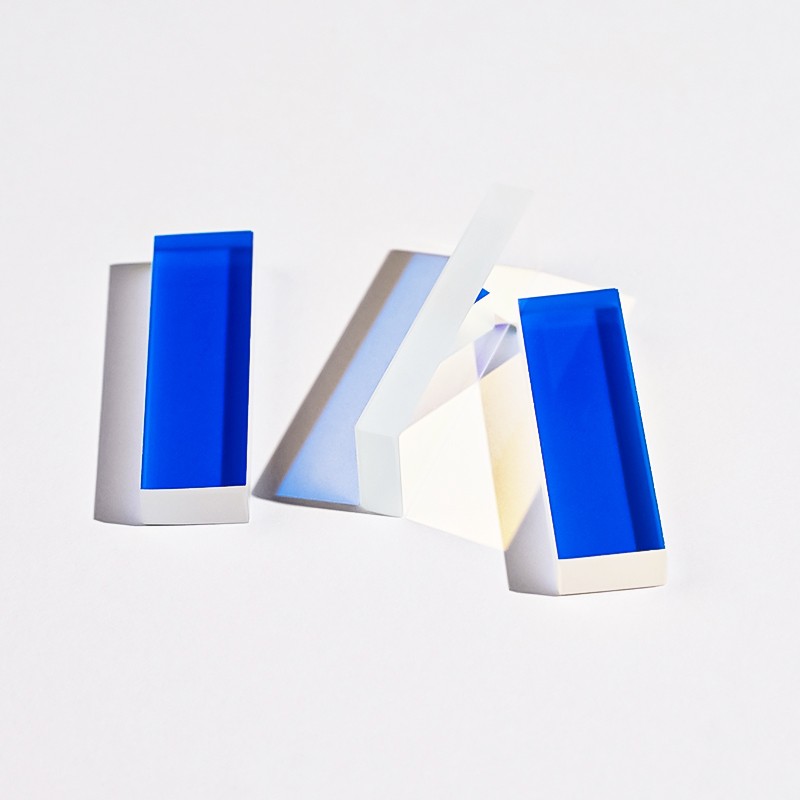

（介质反射镜）
3.3 反射镜
在剪切散斑过问仪中，通常必要使用两片反射韭反构建剪切过问光路 。在基于改进型迈克尔逊结构的系统中，两片反射镜别离反射来自物体表表两个相邻点的散射光，通过调节其中一片反射镜的倾斜角度，实现精确的“剪怯妆量节造 。工业设备中，反射镜调节多为手动，极少使用电动压电驱动 。
参数规格：
| 参数类型 | 通例领域 | 注明 |
| 反射率 | >98% @ 工作波长 | 通例介质膜即可达到，无需>99.5% |
| 面型精度 | λ/4 @ 632.8 nm | 通例抛光工艺，通常过问仪检测级别 |
| 基板资料 | K9/BK7光学玻璃 | 通例资料，热膨胀系数满足工业环境 |
| 镀膜类型 | 介质硬膜 | 耐用，可用无尘布擦拭清洁 |
| 尺寸 | Φ25.4 mm 或 25.4×25.4 mm | 尺度圆形或方形，匹配常用镜架 |
| 调节方式 | 手动二维倾斜调节 | 通例机械调节架，精度足够，成本低 |
| 厚度 | 4-6 mm | 通例厚度，保障刚性 |

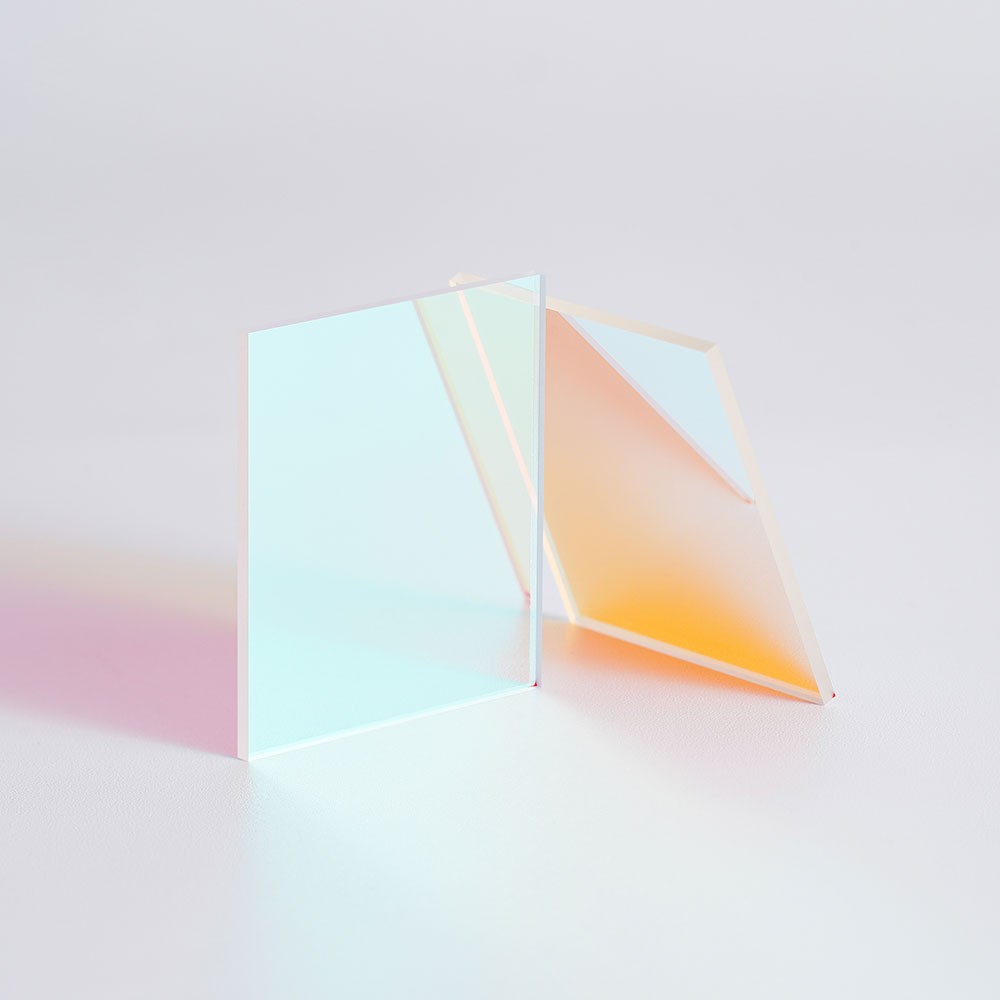

（透红反绿二向色镜）
3.4 二向色镜
二向色镜凭据波长分离或归并光路 。在轮胎剪切散斑过问仪中，二向色镜最常见的用处是将可见光批示光（如红光）与检测激光（如绿光）合束，方便操作人员观察检测地位 。工业设备中，二向色镜通常是尺度品，按常用波长分界采购，很少定造 。
参数规格：
| 参数类型 | 通例领域 | 注明 |
| 分光波长 | 560 nm 或 650 nm 长波通 | 通例尺度品，匹配常用激光波长 |
| 透过率 | >85% @ 透过带 | 通例镀膜，不钻营极限 |
| 反射率 | >90% @ 反射带 | 通例镀膜，满足使用要求 |
| 面型精度 | λ/4 @ 工作波长 | 通例要求，不影响成像质量 |
| 尺寸 | Φ25.4 mm 或 25.4×36 mm | 尺度尺寸 |
| 危险阈值 | >1 J/cm? | 适应通例激光功率 |
选型注明：若是设备不必要合束职能，这部门能够省略 。工业设备讲求“能不用就不用”，每增长一个元件就多一个故障点 。

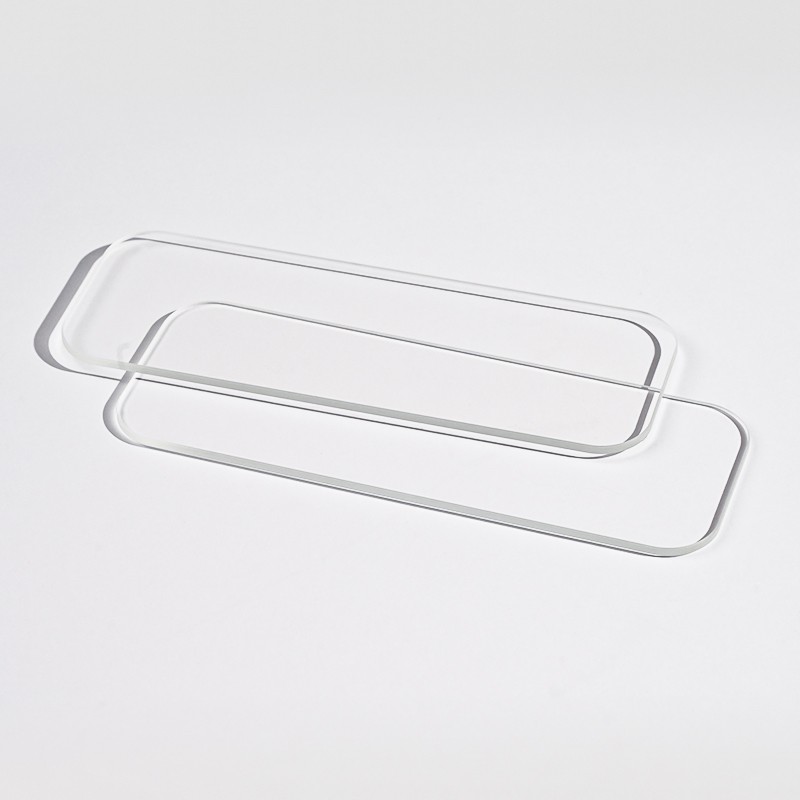

（防水窗口）
3.5 光学窗口
光学窗口在剪切散斑过问仪中承担着环境隔离的职能 。轮胎检测车间存在粉尘、油污、水汽等传染物，窗口装置在仪器表壳的开孔处，；つ诓烤芄庋低，同时保障激光可能穿透 。
参数规格：
| 参数类型 | 通例领域 | 注明 |
| 资料 | BK7/K9光学玻璃 | 最通例的光学资料，成本低 |
| 通光孔径 | Φ30-50 mm | 凭据表壳开口设计，够用就好 |
| 面型精度 | λ/2 @ 632.8 nm | ；ご翱诙，不必要高精度 |
| 平行度 | <3 arcmin | 通例抛光，预防显著楔角 |
| 镀膜 | 单层MgF2增透或不镀膜 | ；ご翱，透光率不是主题指标 |
| 透过率 | >90%（不镀膜也靠近此值） | 够用就行 |
| 厚度 | 3-5 mm | 保障机械强度，接受真空压差 |
选型注明：好多工业设备甚至用通常浮法玻璃（需检验无气泡条纹），只有透光率够、不漏气就行 。蓝宝石、熔融石英等高端资料仅在特殊环境下使用 。

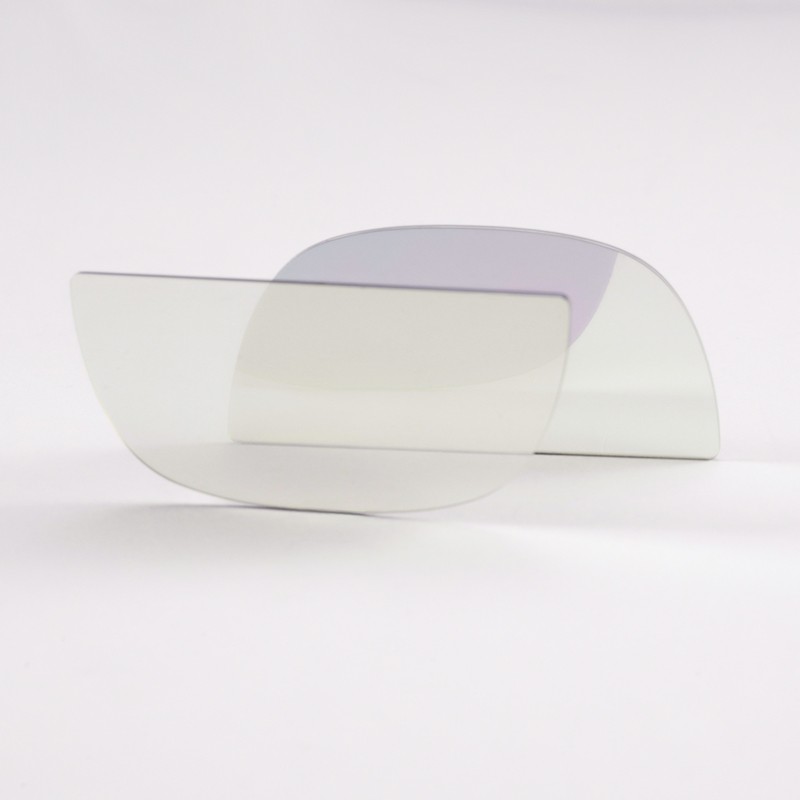

（偏振片）
3.6 其他光学元件（仅当必要时）
以下元件不是轮胎剪切散斑过问仪的标配，仅在特定设备或特殊职能需要时才会出现 。为维持文章齐全性，简要列出其通例参数，但需注明：无数工业设备并不蕴含这些元件 。
偏振元件（少数设备用于相位调造）：
| 参数类型 | 通例领域 | 注明 |
| 类型 | 线偏振片 | 最通例的偏振元件 |
| 消光比 | >500:1 | 工业级偏振片即可 |
| 尺寸 | Φ25.4 mm | 尺度尺寸 |
| 镀膜 | 无或通常；つ | 偏振片通常不镀膜 |
分光元件（少数同轴照明设备必要）：
| 参数类型 | 通例领域 | 注明 |
| 类型 | 分光平板或分光棱镜 | 通例50:50分光比 |
| 分光比 | 50:50 ±5% | 允许肯定误差，不影响使用 |
| 尺寸 | 25.4×25.4 mm 或 Φ25.4 mm | 尺度尺寸 |

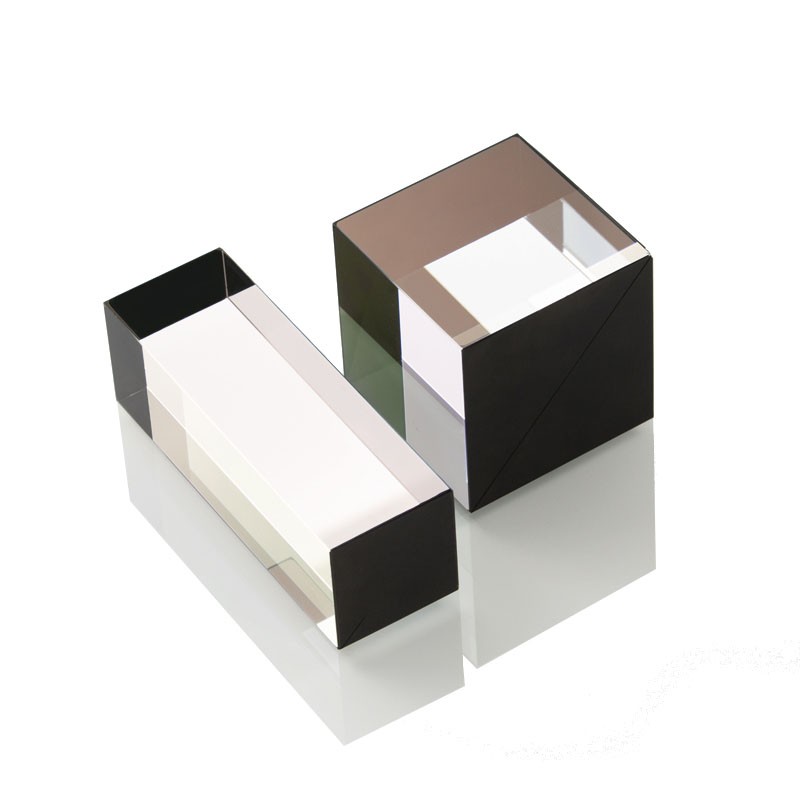

（分光棱镜）
4.3 温度和环境适应性的工程实现
工业设备解决温度和环境问题，不靠光学元件堆指标，而是靠工程伎俩：
温度漂移：选择10 nm带宽滤光片，让激光波长在-10℃到50℃领域内始终在通带内
环境光滋扰：OD4截止深度共同遮光罩，车间日光灯不影响丈量
振动影响：光学元件用螺纹压圈锁紧，整机减震设计
清洁守护：窗口可拆卸擦拭，反射镜镀硬膜可无尘布清洁
激光剪切散斑过问仪作为轮胎内部缺点无损检测的主题设备，其机能高度依赖于光学系统的设计质量 。六类光学元件在系统平别离各自承担着职能：
透镜：组成照明和成像光路，选取尺度C接口定焦镜头
窄带滤光片：抑造环境光滋扰，选取10 nm带宽、OD4截止深度的工业尺度品
反射镜：搭建剪切过问主题光路，选取BK7基板、λ/4面型、手动调节的通例配置
二向色镜：用于多光路合束，选取尺度分光波长的通例元件
光学窗口：；つ诓抗庋低，选取BK7资料、λ/2面型的“玻璃板”
其他元件：仅当特定职能必要时才配置，非设备标配
激光剪切散斑过问技术的发展，不仅提高了轮胎内部缺点的检测精度和效能，也为保险路路交通安全提供了有力技术支持 。而支持这一技术落地利用的，正是那些看似“通常”却经过持久验证的通例光学元件——它们才是工业检测的基石 。
