激光概括仪光学镜片分析：从准直到成像全链路元件利用

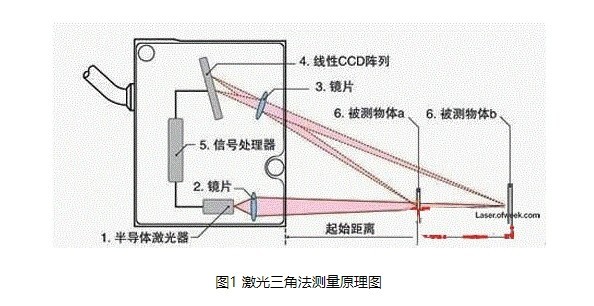

激光概括仪（Laser Profiler）作为目前工业3D检测领域利用最宽泛的技术之一，主题道理是基于激光三角丈量法：通过向被测物体表表投射一条高亮度的激光线，利用相机从另一角度采集被物体表表描摹调造的激光线图像，通过算法提取激光线的中心线位移，从而还原物体的三维概括 。
在这一过程中，光学系统是决定丈量精度、不变性与环境适应性的主题 。一套齐全的激光概括仪光学系统由发射光学链路和接管光学链路两大部门组成，涉及从激光芯片、光学镜片到最终成像的多个精密光学元件 。
（图源网络，侵删）
一、激光概括仪的整体光路结构
激光概括仪的工作流程可分为以下四个阶段：
激光发射：激光芯片产生原始发散光束 。
光束整形：将发散光整形为平行光，再汇聚成一条均匀、细直的激光线投射到物体表表 。
激光线与被测物相互作用：激光线照射物体表表，其状态随物体高度变动而产生偏移 。
接管与成像：相机镜头采集被物体反射的激光线，经滤光片过滤杂光后，在图像传感器上成像 。
下图示意了光学元件的布局：
[激光芯片] → [准直透镜] → [柱面透镜] → [；ご翱赸 → 被测物体
被测物体 → [窄带滤光片] → [成像镜头] → [图像传感器]
以下将对每个环节涉及的光学元件、工作道理、关键参数及选型需要进行具体分析 。
二、 发射端光学系统分析
发射端的主题工作是将激光二极管发出的发散光，转化为一条能量散布均匀、线宽恒定、方向精准的激光线 。
1. 激光芯片
类型：通常选取半导体激光二极管 。
波段选择：
405 nm / 450 nm（蓝紫/蓝光）：短波长衍射极限幼，适合高精度丈量；对金属、通明材质有特殊反射个性 。
635 nm / 660 nm（红光）：成本低，感光芯片响应度高，是最常用的波段 。
808 nm / 850 nm（近红表）：用于对可见光敏感的资料或必要预防红光滋扰人眼的场景 。
光学个性：激光芯片的出射光为椭圆高斯光束，快轴（垂直方向）发散角大（约30°-40°），慢轴（水平方向）发散角 。ㄔ10°-20°） 。这种不合称的发散个性必要后续光学系统进行校对 。

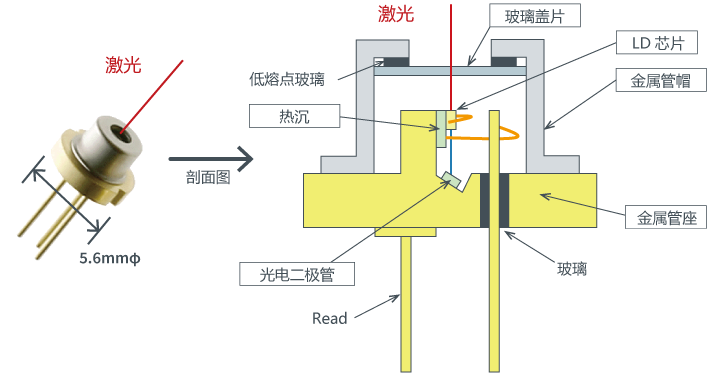

（激光二极管，图源网络，侵删）
2. 准直透镜
作用：将激光芯片发出的发散光转换为平行光，为后续的线形成为前提 。
常用类型：
非球面透镜：单镜片即可实现高数值孔径（NA）下的优良准直，能有效校对球差，是激光概括仪中最常见的选择 。
球面透镜组：由两片或多片球面透镜组成，可进一步校对像差，但体积较大、成本更高，重要用于高端计量级设备 。
关键参数与需要：
数值孔径（NA）：需与激光芯片的发散角匹配，确保光能高效网络 。
镀膜：必须针对激光波段镀增透膜（AR Coating），透过率通常要求 > 99%，以削减能量损耗和镜片发热 。
焦距：决定了准直后光束直径，进而影响最终激光线的宽度和景深 。

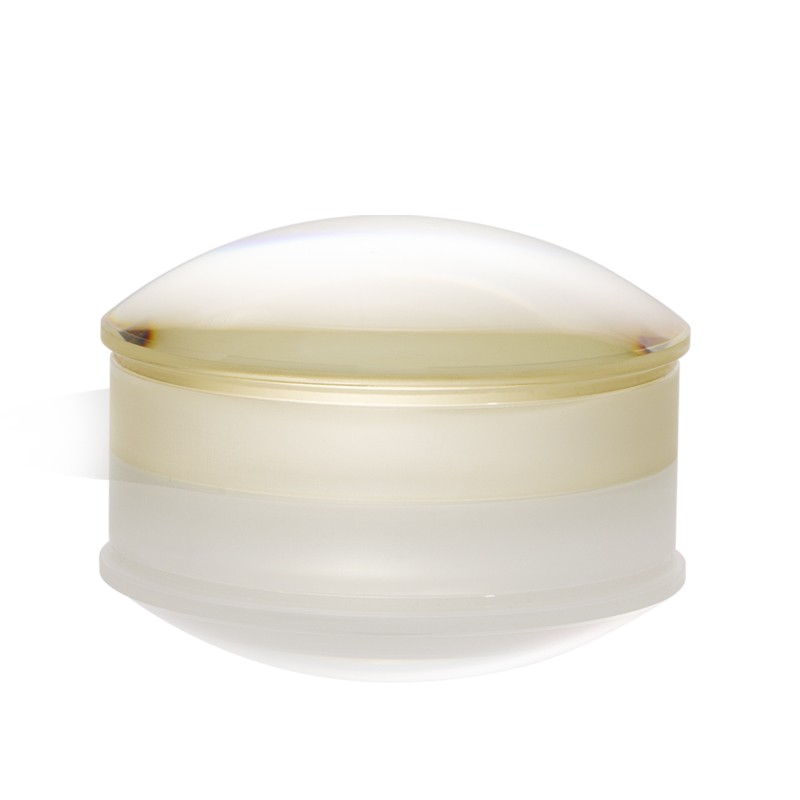

（聚焦透镜）
3. 柱面透镜
作用：将准直后的圆形或椭圆形平行光，沿一个方向（通常为慢轴方向）汇聚成一条直线光斑 。这是激光概括仪的主题整形元件 。
工作道理：柱面透镜仅在单一方向（子午面）拥有曲率，对光束在该方向上进行聚焦；在另一个方向（弧矢面）无曲率，光束维吃旖行 。经过柱面镜后，光束截面从圆形变为一条细线 。
关键参数与需要：
焦距与工作距离：决定了激光线的长度和线宽 。短焦距可获得更短的线长但更细的线宽；长焦距则相反 。
线宽均匀性：梦想的激光线在整个长度上应维持宽度恒定且能量均匀 。这要求柱面镜的加工精度（面形误差）极高，通常必要达到亚微米级 。
资料：需选用低热膨胀系数的光学玻璃（如N-BK7、石英），预防激光功率较高时因热变形导致线宽变动或焦点漂移 。
特殊设计：部门高端激光概括仪会在柱面镜前增长鲍威尔棱镜或微透镜阵列，以优化激光线的能量散布，将高斯散布转化为均匀的平顶散布，提升丈量不变性 。

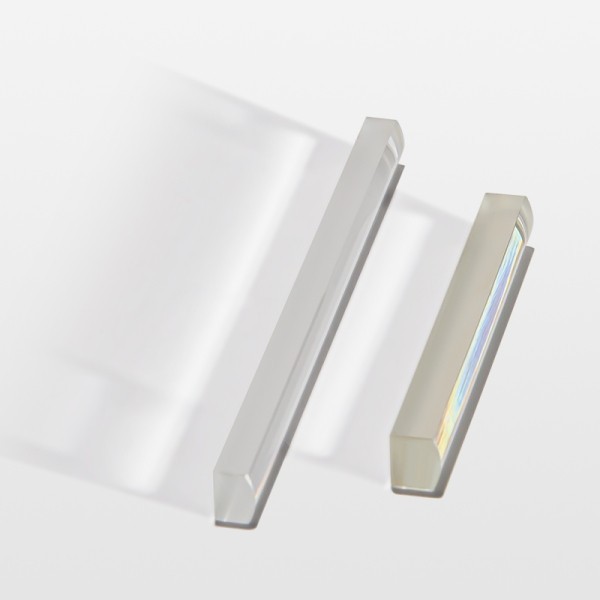

（平凸柱面镜）
4. ；ご翱
作用：密封激光模组，预防尘埃、油污、水汽进入内部光学系统，同时不影响激光透过 。
需要：双面镀增透膜，透过率 > 99% 。在恶劣工业环境中，常选取疏油疏水镀膜或蓝宝石材质以提升耐划伤机能 。

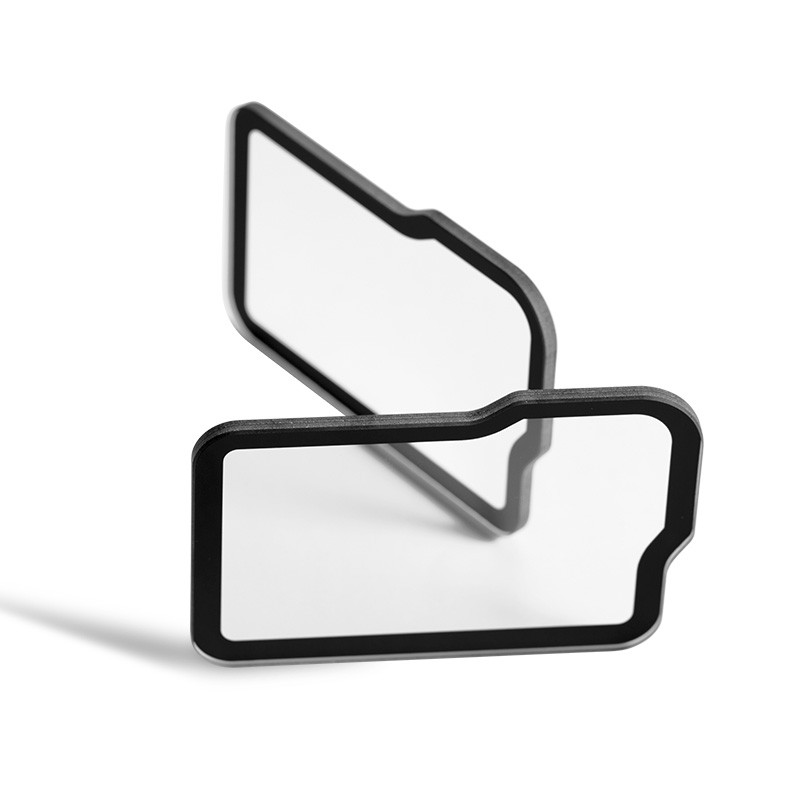

（光学窗口）
三、 接管端光学系统分析
接管端的主题工作是在强环境光滋扰下，精准采集被物体反射的激光线，并将其清澈成像到传感器上 。
1. 窄带滤光片
主题作用：这是激光概括仪能否在工业环境下不变工作的关键元件 。其职能是滤除非激光波段的环境光，仅允许激光波长的光通过 。
工作道理：窄带滤光片利用过问镀膜技术，仅在一个很窄的波长领域（半高宽，FWHM）内拥有高透过率，其余波段被反射或吸收 。
关键参数与需要：
中心波长（CWL）：必须与激光芯片的波长齐全匹配，误差通常要求节造在 ±2nm 以内 。
半高宽（FWHM）：
室内通常环境：选择 10nm - 20nm，两全抗滋扰能力和透过率 。
室表或强光环境：选择 5nm - 10nm，甚至更窄，以最大限度过滤太阳光等强布景光 。但过窄的带宽会导致滤光片对入射角度敏感，要求成像光路近乎垂直入射 。
峰值透过率：通常要求 > 85%，以保留足够的激光能量，保障传感器信噪比 。
截止深度（OD值）：要求 OD > 4（即透过率低于 0.01%），确；肪彻獗挥行б衷 。
装置地位：通常装置在成像镜头前端或镜头与传感器之间 。前置装置抗杂光成效更好，但易受传染；后置装置便于；，但对光线角度要求更高 。

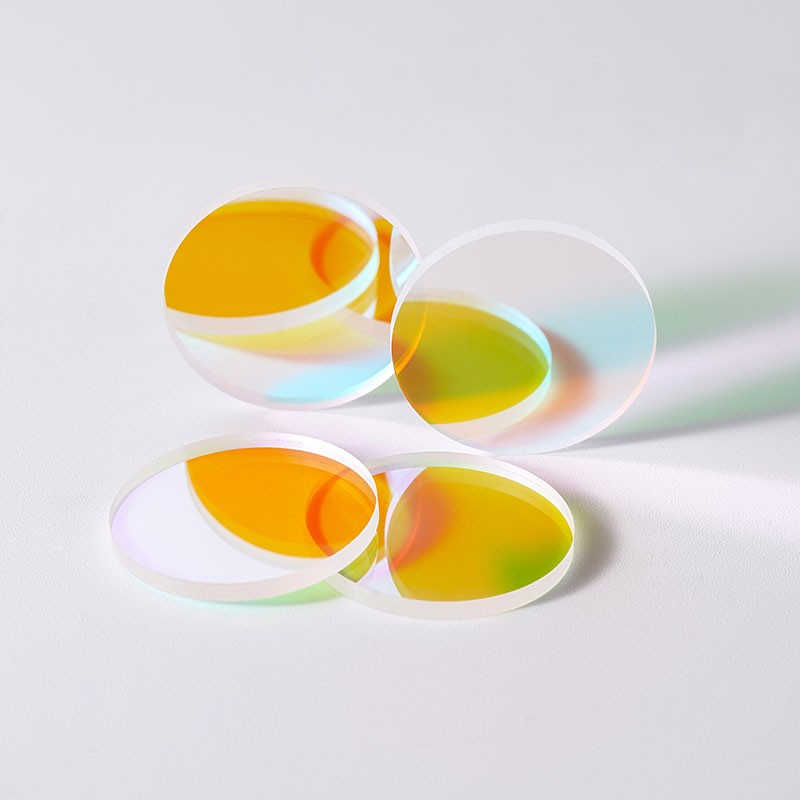

（凯时尊龙人生就是博NBP635窄带滤光片）
2. 成像镜头
作用：将被测物体表表的激光线成像到图像传感器上 。其光学机能直接影响丈量精度 。
特殊需要：
消色差设计：固然激光为单色光，但为了共同窄带滤光片使用，镜头必要在对应激光波段拥有优异的像差校对能力，出格是畸变和场曲 ；浠嶂苯拥贾抡闪课蟛，通常要求镜头畸变 < 0.1% 。
大光圈（低F数）：为了保障在窄带滤光片衰减后仍有足够的光强达到传感器，镜头通常必要较大的相对孔径（如 F2.0 或更大） 。
固定焦距与工作距离：凭据丈量领域（视 。┖妥爸镁嗬，选择适配的焦距和放大倍率 。
3. 图像传感器
固然传感器不属于“光学镜片”领域，但其与光学系统的匹配至关沉要 。通常选取全局快门CMOS传感器，以预防活动物体成像拖尾 。传感器的量子效能（QE）曲线必须与所选激光波段匹配，以提升整体活络度 。

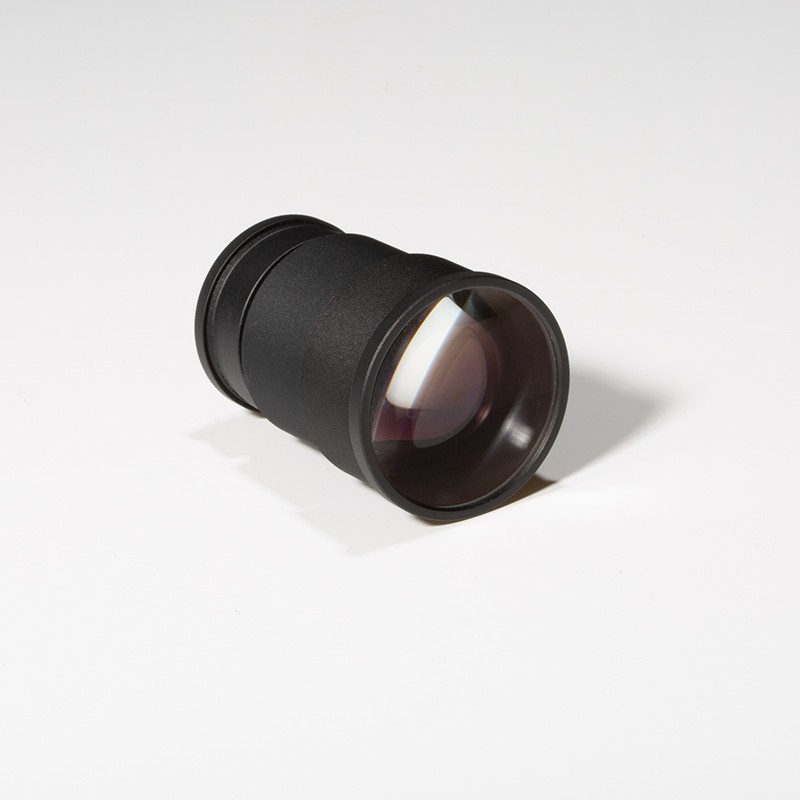

（凯时尊龙人生就是博成像镜头）
四、 波段选择与系统匹配性分析
激光概括仪的波段选择不是孤立的，它必要综合思考以下成分的平衡：
| 成分 | 短波长（405nm / 450nm） | 长波长（635nm / 850nm） |
| 衍射极限 | 更幼，可实现更细的线宽，理论精度更高 | 较大，线宽相对较宽 |
| 穿透能力 | 对通明材质（如玻璃、薄膜）有肯定穿透，可能产生多表表反射滋扰 | 穿透性较弱，更易获得表表信号 |
| 环境光滋扰 | 天然光中蓝紫成分相对较少，共同窄带滤光片成效好 | 红光波段环境光较强，滤光压力稍大 |
| 传感器响应 | CMOS传感器在蓝紫波段量子效能较低，需使用高活络度传感器或增长激光功率 | CMOS传感器在红光/近红表波段量子效能较高，能量利用率高 |
| 安全性 | 短波长对视网膜潜在风险较大，需严格遵循激光安全等级 | 近红表波段肉眼不私见，但高功率下对晶状体有潜在风险 |
在现实选型中，高精度金属工件检测常选用 405nm 或 450nm，以获取更细的激光线和更高的分辨率；通常工业丈量以 635nm / 660nm 为主流；食品、生物某人机交互场景则多选用 808nm / 850nm 以预防可见光滋扰 。
五、 光学元件的协同与需要
激光概括仪的光学系统是一个高度协同的整体，各元件的机能相互耦合 。其主题利用需要可综合为以下四点：
| 需要维度 | 技术指标 | 对应的光学元件与措施 |
| 高丈量精度 | 激光线宽细、直线度好、成像畸变幼 | 高精度柱面镜、低畸造成像镜头、高质量准直镜 |
| 强环境适应性 | 在强环境光下不变提取激光线 | 窄带滤光片（高截止深度、匹配中心波长）、增透膜 |
| 高能量效能 | 保障传感器有足够信噪比 | 所有透射光学元件镀增透膜（透过率>99%）、大光圈镜头、匹配激光波段的传感器 |
| 持久不变性 | 温度变动下光路不漂移、线宽不变 | 选用低热膨胀系数光学资料、结构件与镜片的热匹配设计、靠得住的密封；ご翱 |
激光概括仪的光学系统是一项精密的光机电一体化设计 。从激光芯片发出的原始发散光，经过准直镜的整形、柱面镜的线形变换、；ご翱诘拿芊，最终投射出均匀不变的激光线；而被物体反射的激光线，则必须通过窄带滤光片的精准滤波，能力进入成像镜头，形成清澈、无环境光滋扰的激光线图像 。在这一链条中，柱面镜决定了激光线的物理状态与能量散布，是发射端的主题；窄带滤光片决定了系统抗环境光滋扰的能力，是接管端的主题 。两者与准直镜、成像镜头共同组成了激光概括仪的“光学引擎”，其设计曲直直接决定了3D丈量的精度、速度、不变性以及工业环境适应性 。
随着工业检测对精度和速度要求的不休提升，激光概括仪的光学系统正朝着更窄线宽、更高均匀性、更窄带滤光、更宽工作温度领域的方向演进 。理解并合理配置这些光学元件，是设计高机能激光概括仪、实现不变靠得住3D检测的基础 。
