激光面光源/背光源中的光学镜片利用深度分析：从激光芯片到均匀照明
在机械视觉领域 ，传统LED面光源和背光源宽泛利用于尺寸丈量、缺点检测等场景。然而 ，当面对高速检测（微秒级曝光）、远距离照明（数米以上）或必要极窄波段照明（共同窄带滤光片）时 ，LED往往因亮度不及、响应速度慢、光谱带宽过宽而力不从心。激光照明器（面光源/背光源）应运而生 ，它利用激光二极管的高亮度、单色性和急剧调造能力 ，经过精密的光学整形 ，输出均匀的圆形或矩形面光斑 ，成为高机能视觉系统的关键照明规划。

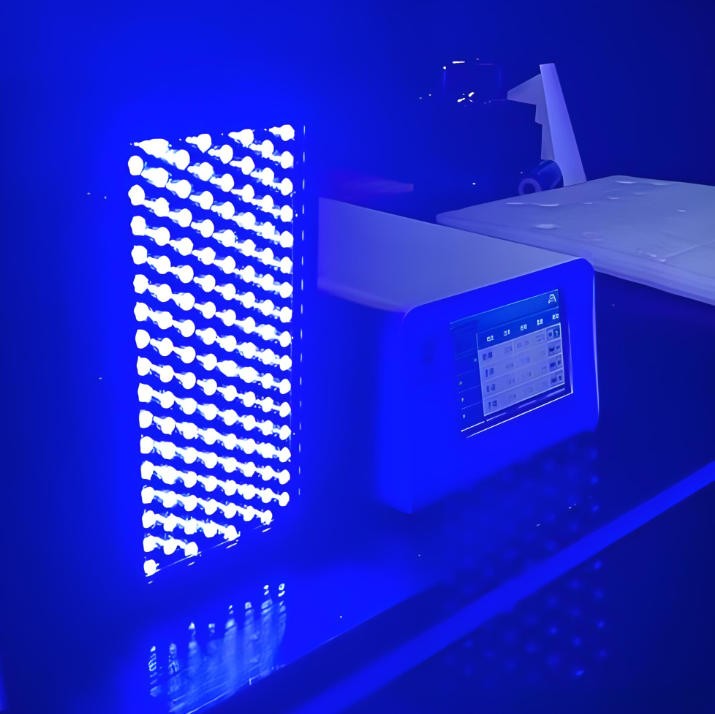

（图源网络 ，侵删）
下面我们将从光学镜片利用角度 ，去分析激光面光源从激光产生到最终均匀照明的全链路光学道理、组成组成、选型需要及波段匹配 ，为你揭示其与通常LED照明的性质区别。
一、激光面光源的整体光路结构
激光面光源的主题工作是将激光二极管发出的高斯散布点光源 ，转换为能量均匀散布的大面积面光源（圆形或矩形）。其典型光路分为三个阶段：
1.准直：将发散激光转换为平行光。
2.扩束与匀光：将细平行光扩大为大直径光束 ，并进行能量均匀化（高斯→平顶）。
3.投影/出射：通过；ご翱诨蛲队巴妇凳涑鼍让婀獍。
依照实现方式 ，可分为直接照明型（匀光片直接扩散）和柯勒照明型（微透镜阵列+积分棒） ，但无论哪种 ，光学镜片都表演着决定性角色。

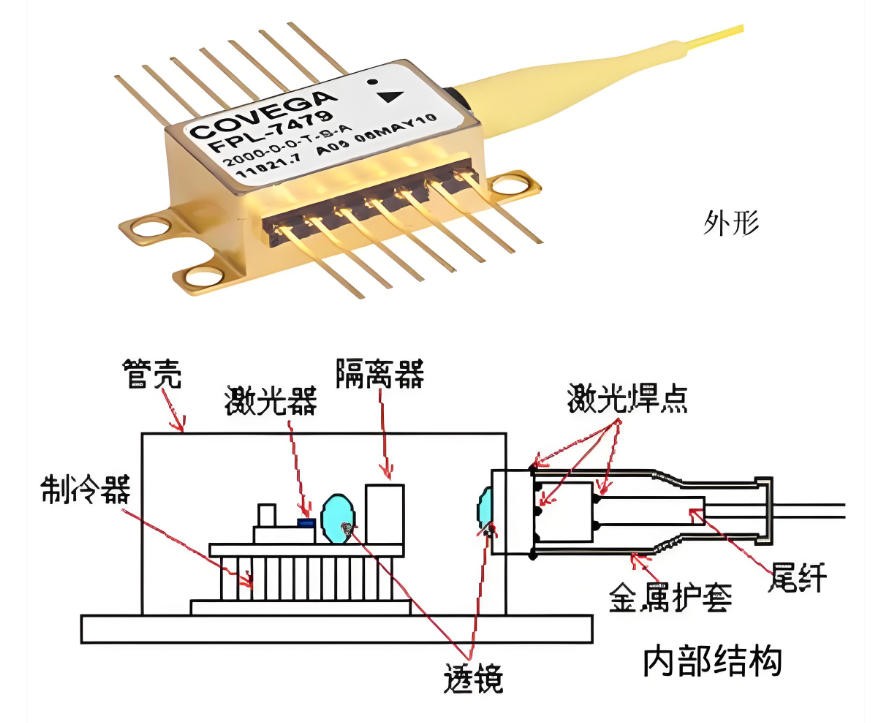

（激光器结构）
二、发射端光学系统元件详解
1.激光芯片（光源）
类型：单管半导体激光二极管 ，或光纤耦合激光？椋ㄓ糜诟吖β剩。
波段选择：
405nm/450nm：蓝紫/蓝光 ，适合高分辨率检测及荧光引发。
520nm/532nm：绿光 ，人眼敏感 ，适合必要可视化对准的场景。
635nm/660nm：红光 ，成本低 ，传感器响应高。
808nm/850nm/940nm：近红表 ，用于荫蔽照明或穿透某些资料。
光学个性：原始出射光为椭圆高斯光束 ，发散角大（快轴30°40° ，慢轴10°20°） ，能量呈中心强边缘弱的高斯散布。后续所有镜片的指标就是解除这种不均匀性。

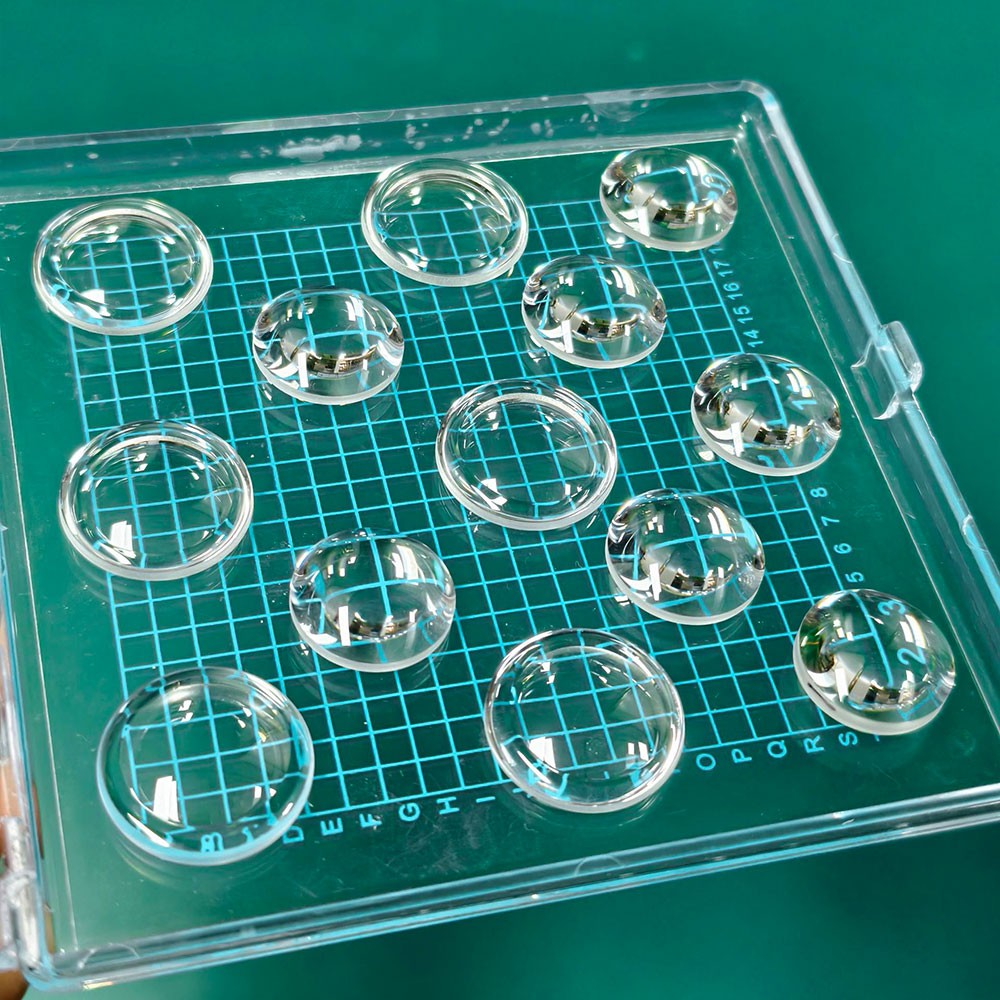

（非球面透镜）
2.准直透镜
作用：将激光芯片的发散光转换为平行光 ，为后续匀光元件提供口径不变、波前平坦的光束。
常用类型：非球面透镜（单镜片）或球面透镜组。
关键参数与需要：
数值孔径（NA）：必须大于激光芯片的发散角 ，确保光能网络效能>90%。
焦距：决定了准直后光束直径。通常必要凭据指标面光斑尺寸反推扩束倍数。
镀膜：针对激光波段镀增透膜（ARCoating） ，透过率>99.5% ，预防镜片发热导致焦点漂移。
像质：准直后的波前误差需幼于λ/4（λ为激光波长） ，以保障后续匀光成效。
3.扩束与匀光元件（主题）
这是激光面光源区别于通常激光笔的主题部门 ，掌管将高斯散布的细平行光转换为大面积、均匀度>90%的面光源。凭据实现方式 ，重要使用以下一种或多种光学镜片：
3.1匀光片（Diffuser）
类型：
工程漫射体：表表拥有微米级随机或周期性结构 ，通过散射实现匀光。分为透射式和反射式。
全息匀光片：利用全息纪录的光栅结构 ，可精确节造扩散角度（如圆形、矩形、椭圆形）。
作用：将准直激光束均匀散射到指定角度领域内 ，形成圆形或矩形光斑。
关键参数与需要：
扩散角（FWHM）：决定照明面积。例如 ，扩散角10°可在1米距离产生约175mm直径的光斑。
均匀度：优质匀光片可将高斯散布转换为平顶散布 ，均匀度可达85%95%。
透过率：因散射作用 ，透过率通常在70%90%之间。高功率利用需使用石英或熔融石英基底的匀光片 ，预防热危险。
资料：塑料（PMMA/PC）用于低功率；玻璃/石英用于高功率（>1W）。

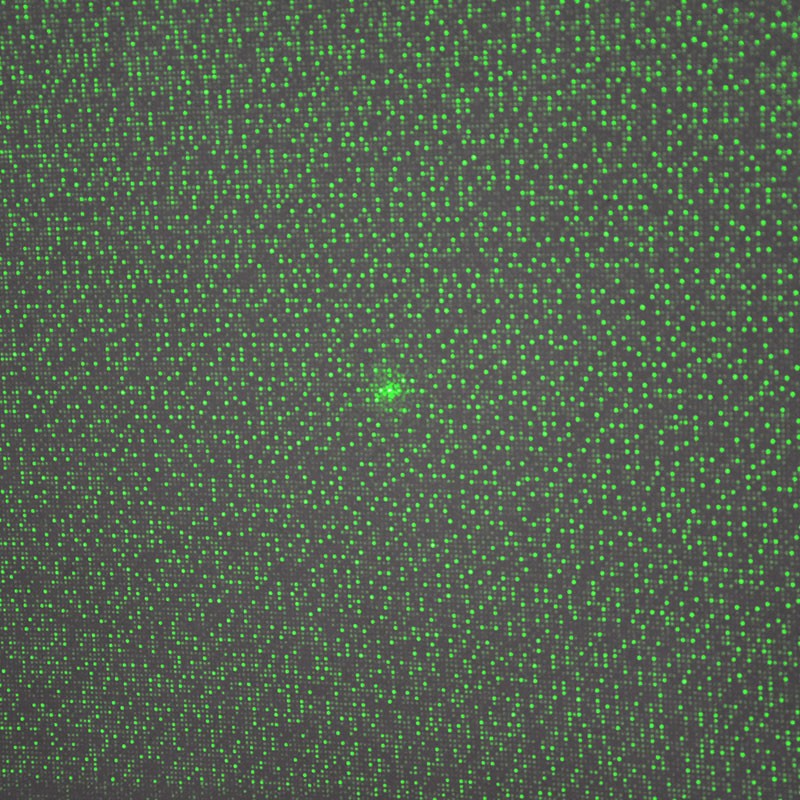

（匀光镜）
3.2衍射光学元件（DOE）
作用：利用表表微结构（二元光学或陆续浮雕）对激光相位进行调造 ，可将单束激光分束、整形为肆意图案 ，蕴含均匀矩形或圆形平顶光斑。
道理：通过设计DOE的相位散布 ，使远场光强散布成为所需的平顶概括。与匀光片相比 ，DOE的能量利用率更高（>90%） ，且能实现边缘锐利的“平顶”光斑。
关键参数与需要：
衍射效能：通常>85% ，一级衍射光能量占比。
零级抑造：梦想DOE应抑造未衍射的零级光斑（中心亮点） ，要求零级强度<1%。
工作距离适应性：DOE产生的平顶光斑在特定工作距离（或无限远）成效最佳 ，需凭据现实装置距离定造。
基底资料：同样需选用高危险阈值的熔融石英 ，并镀增透膜。

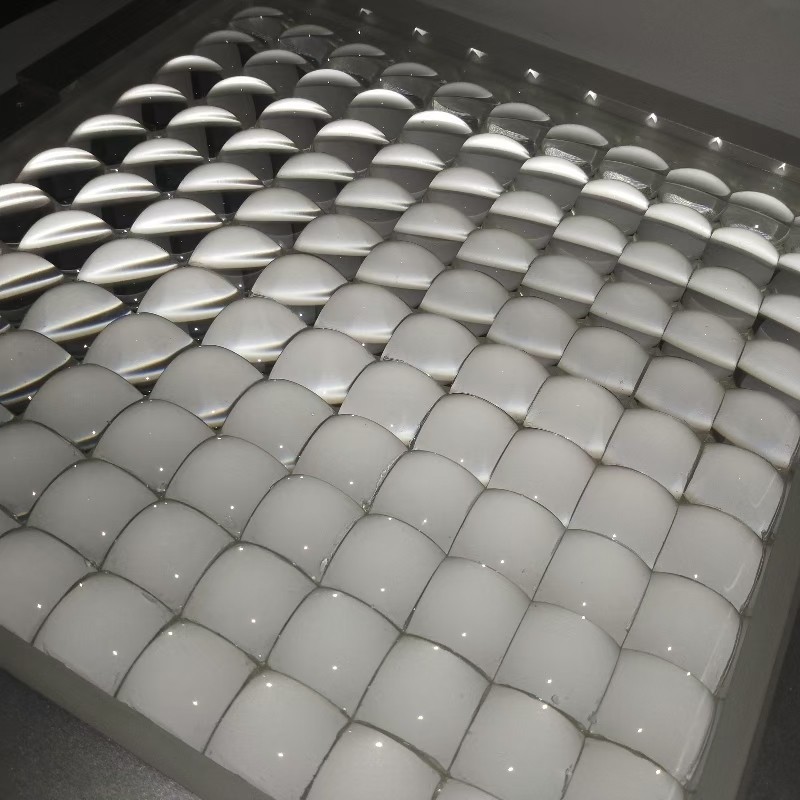

（阵列透镜）
3.3微透镜阵列（MLA）
作用：将准直激光束宰割成多个渺小光束 ，每个微透镜将光束聚焦到统一平面（或通过积分棒匀光） ，叠加后实现极高均匀度（>95%）。
典型利用：高端激光背光源 ，用于液晶玻璃基板检测、半导体晶圆照明。
关键参数：微透镜单元尺寸、曲率半径、阵列分列方式（六边形或矩形）。需共同场镜使用 ，以实显旖均照明。
3.4鲍威尔棱镜（用于线光源 ，但非面光源重要元件）
注明：鲍威尔棱镜重要用于产生线激光 ，不是面光源的尺度元件。但在某些特殊的面光源设计中 ，可将鲍威尔棱镜与柱面镜组合形成“线阵扫描面光源” ，此处仅作提及。

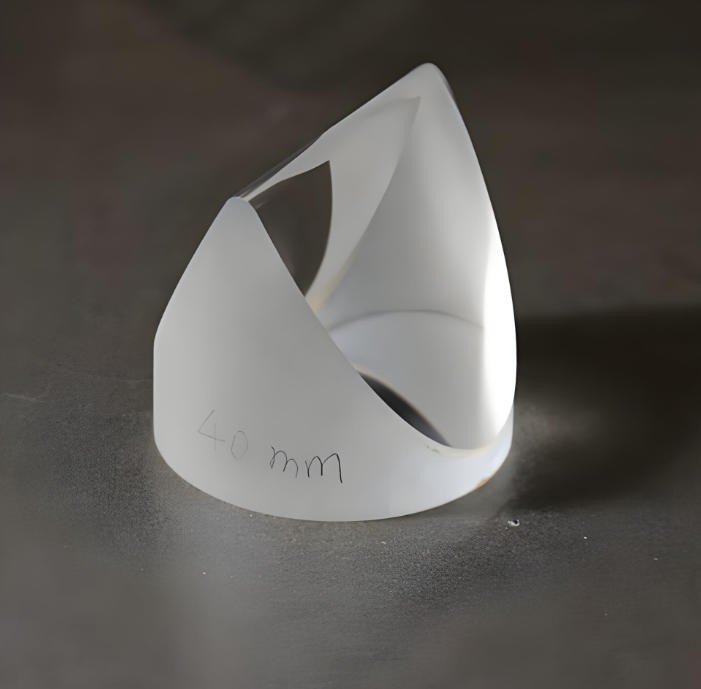

（鲍威尔棱镜-图源网络 ，侵删）
4.投影透镜（可。
当必要将匀光片或DOE出射的光斑成像到特定距离（如远距离背光）时 ，必要增长投影透镜组。此时 ，匀光片位于投影透镜的焦平面左近 ，出射光被准直后形成平行面光源 ，合用于大尺寸远距离照明。

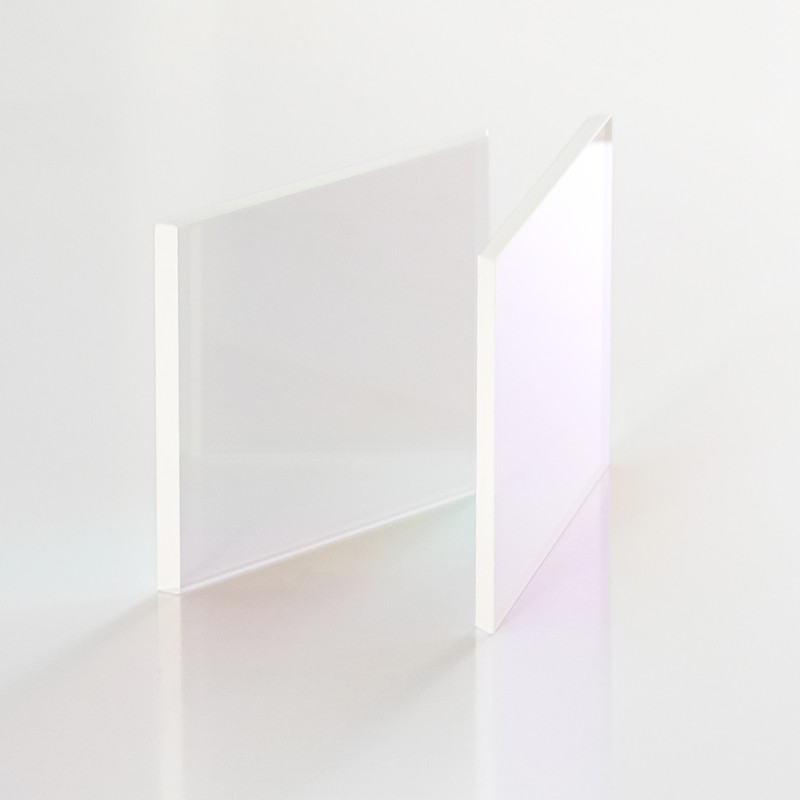

（1550激光窗口片）
5.；ご翱
作用：密封模组 ，防尘防油。对于高功率激光面光源 ，窗口片还需具备抗反射和散热职能。
需要：双面镀增透膜 ，透过率>99%。对于红表波段 ，可选用硅或硒化锌窗口片。
四、波段选择与系统匹配
激光面光源的波段选择直接决定了其与相机、滤光片的协同成效。
| 波段 | 典型波长 | 优势 | 劣势 | 合用场景 |
| 蓝紫 | 405nm,450nm | 衍射极限幼 ，可获得极细均匀光斑；可引发荧光 | 传感度量子效能低 ，人眼有害 | 高精度丈量、荧光检测 |
| 绿光 | 520nm,532nm | 人眼敏感 ，便于对准；传感器响应中等 | 激光器成本较高 | 必要可视化照明的场景 |
| 红光 | 635nm,660nm | 传感器响应度高 ，成本低 | 环境光中红光成分多 ，滤光压力大 | 通例工业检测 |
| 近红表 | 808nm,850nm,940nm | 不私见光 ，不滋扰人眼；穿透性强 | 必要专用红表相机或去除IR滤光片 | 荫蔽照明、穿透塑料/薄膜检测 |
关键匹配准则：
激光面光源通常与相机端的窄带滤光片共同使用。例如 ，使用850nm激光照明时 ，相机镜头前必须装置中心波长850nm、半高宽10-20nm的窄带滤光片 ，以彻底解除环境光。
激光波长应避开环境中的强发射谱线（如钠灯589nm、汞灯365nm/546nm）。

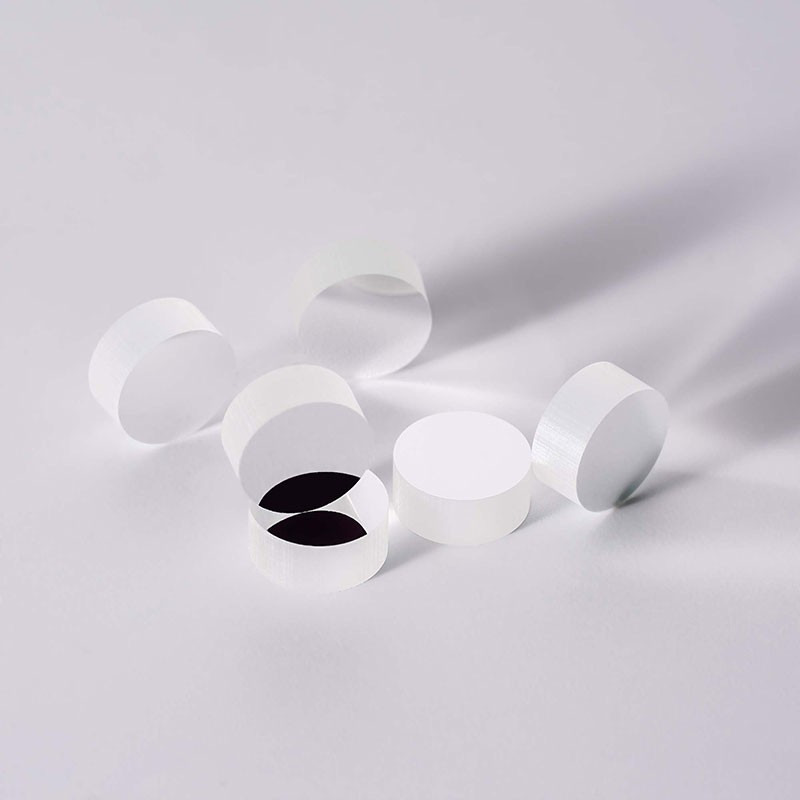

（NBP850窄带滤光片）
四、接管端（相机系统）的光学共同
固然激光面光源自身是照明设备 ，但在齐全的机械视觉系统中 ，接管端（相机）的光学镜片同样必要针对激光面光源进行适配：
1.窄带滤光片：装置在相机镜头前 ，中心波长与激光照明器严格一致。这是实现“自动照明抗环境光”的主题伎俩。
2.镜头镀膜：镜头应针对激光波段进行增透镀膜 ，提高透过率。
3.偏振片（可。旱奔す饷婀庠囱∪∑袷涑鍪 ，可在相机端加装偏振片 ，解除镜面反射造成的眩光。

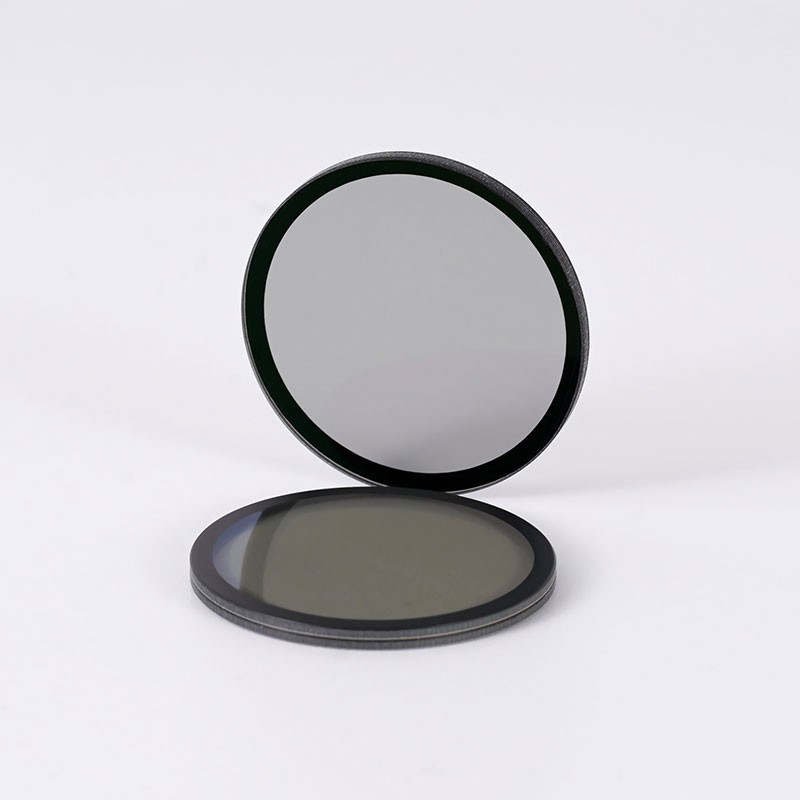

（偏振片）
五、主题光学镜片利用需要
| 元件 | 主题作用 | 关键机能需要 | 失效后果 |
| 准直透镜 | 将发散光变为平行光 | NA匹配、透过率>99%、波前误差<λ/4 | 能量损失、匀光不均匀 |
| 匀光片 | 均匀散射 ，形成平顶光斑 | 扩散角正确、均匀度>85%、高危险阈值 | 光斑出现中心亮斑或环纹 |
| DOE | 相位调造 ，实显旖顶整形 | 衍射效能>85%、零级抑造<1% | 中心亮点残留 ，能量散布呈多级衍射 |
| 微透镜阵列 | 宰割光束再叠加 ，实现超均匀照明 | 微透镜一致性高、填充因子>99% | 出现网格状暗纹 |
| 投影透镜 | 将匀光面成像到远距离 | 低畸变、大相对孔径 | 光斑边缘吞吐、亮度降落 |
| ；ご翱 | 密封与透光 | 透过率>99%、疏油疏水镀膜 | 镜片传染或热透镜效应 |
激光照明器（面光源/背光源）的主题价值在于以激光的高亮度、窄光谱为基础 ，通过精密的光学镜片整形 ，获得大面积、高均匀度的照明光斑 ，从而突破传统LED在高速、远距离、抗环境光等方面的限度。
从光学镜片利用的角度 ，其技术链条清澈而严谨：
准直透镜奠定了光束基；
匀光片、DOE或微透镜阵列是“化高斯为平顶”的关键整形元件 ，其均匀度、危险阈值、衍射效能直接决定了照明品质；
；ご翱谟胪队巴妇当Ｏ樟讼低车幕肪呈视π杂牍ぷ骶嗬虢媒菪；
与相机端窄带滤光片的波段匹配 ，则实现了极窄带自动照明 ，使系统在强环境光下依然信噪迸着异。
随着激光器成本的降落和微纳光学加工能力的提升 ，基于DOE和微透镜阵列的激光面光源正逐步代替高端LED照明 ，成为3D检测、高速线扫描、生物荧光成像等领域的梦想选择。理解并合理选型上述光学镜片 ，是设计高机能激光照明器的前提 ，也是推动机械视觉向更快、更远、更不变方向发展的技术基石。
