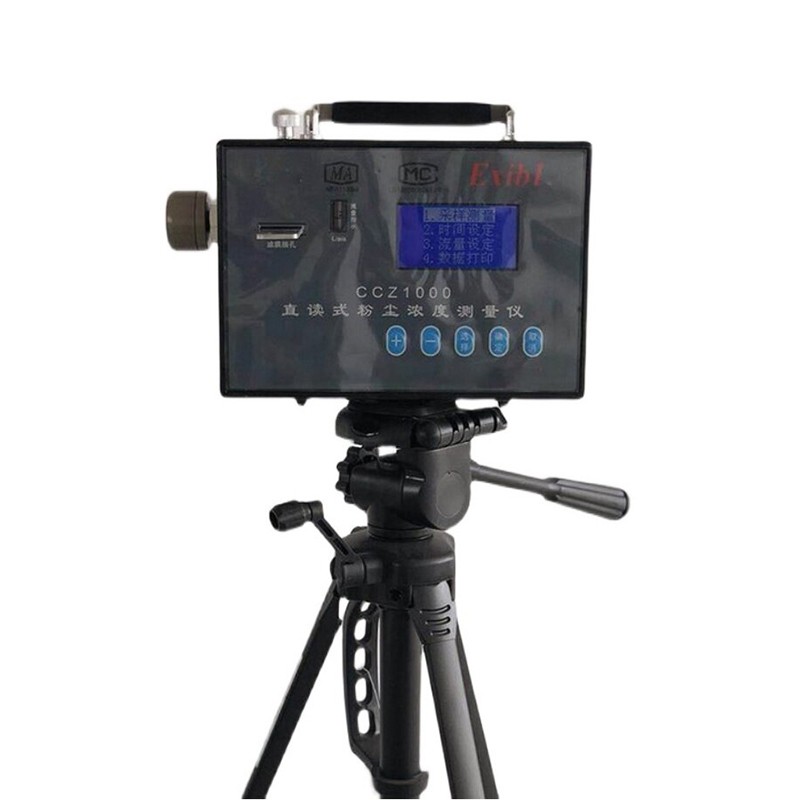

矿用粉尘浓度丈量仪是专门用于煤矿、金属与非金属矿山等爆炸性环境中，实时监测空气中悬浮颗粒物浓度的安全监测设备。这类仪器通常选取光散射法作为主题丈量道理，拥有响应速度快、可直读浓度、便于携带等特点，是矿山职业健康防护和粉尘爆炸预防的关键监测工具。

（图源网络，侵删）

矿用环境对仪器提出特殊要求：必须切合性质安全型防爆尺度，可能耐受井下高湿度（可达95%RH以上）、高粉尘浓度、温度变动大（-20℃~+60℃）等恶劣工况，并在复杂的布景光滋扰下维持不变丈量。目前主流的矿用直读式粉尘浓度丈量仪（如CCHZ-1000系劣注GCG1000型等）均选取激光散射道理，其光学系统由多种镜片组成，共同组成了从光发射到光接管的齐全通路。

一、光学系统组成与工作道理

1.光散射法丈量道理

当一束平行光照射到粉尘颗粒时，颗
；嵯蚋鞲龇较蛏⑸涔饽。在固定角度下丈量散射光强，经过标定后可反推颗粒物的质量浓度。

2.典型光学系统结构

矿用粉尘仪的光学系统分为三个职能？椋

光源？椋喊氲继寮す馄+准直透镜（将发散光转化为平行光束）

散射光网络？椋和缤妇担ɑ憷牒仙涔猓+滤光片（波长选择）+光电探测器

气路与光学隔离？椋罕
；ご捌ǜ衾肫矣牍庋惶澹+光陷阱（吸收直射激光）

光路流程：激光器→准直透镜→
；ご捌闪科遥ê酒鳎
；ご捌斯馄缤妇怠獾缣讲馄

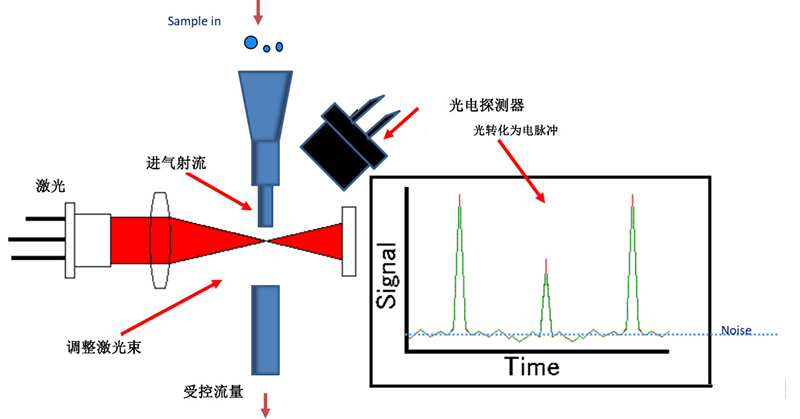

（粉尘检测仪道理）

二、光学镜片分类与职能解析

1.准直透镜

职能：将激光二极管的发散光转化为平行光束，形成均匀的照明光斑。

技术重点：选取非球面透镜校对球差，数值孔径需大于激光器发散角？笥没肪诚掠畔妊∮貌Ａё柿弦缘挚故壤匣，镜片固定结构需具备抗震能力，预防光斑偏移。

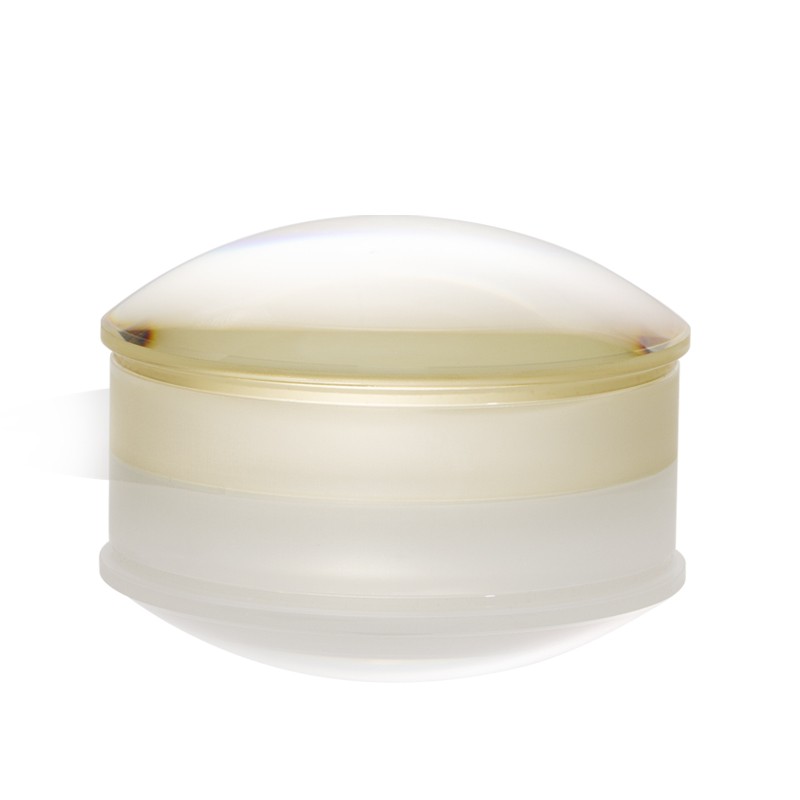

（聚焦透镜）

2.聚焦/网络透镜

职能：将粉尘颗粒产生的散射光汇聚到光电探测器光敏面，网络效能直接决定仪器活络度。

技术重点：数值孔径0.3~0.5以网络更大角度散射光，焦距10mm~30mm？笥没肪诚滦瓒圃煸魉げ，预防水雾导致透过率降落。

3.滤光片

职能：波长选择，实现信号与噪声的光谱域分离，是抑造环境光滋扰的关键元件，目前主流波段为780nm、808nm，一些新的型号我980nm。

矿用特殊要求：

温漂系数≤0.02nm/℃，与激光器温漂个性匹配

截止深度OD≥4，有效抑造矿灯等环境光滋扰

封装在探测器组件内部，与气室隔离防污

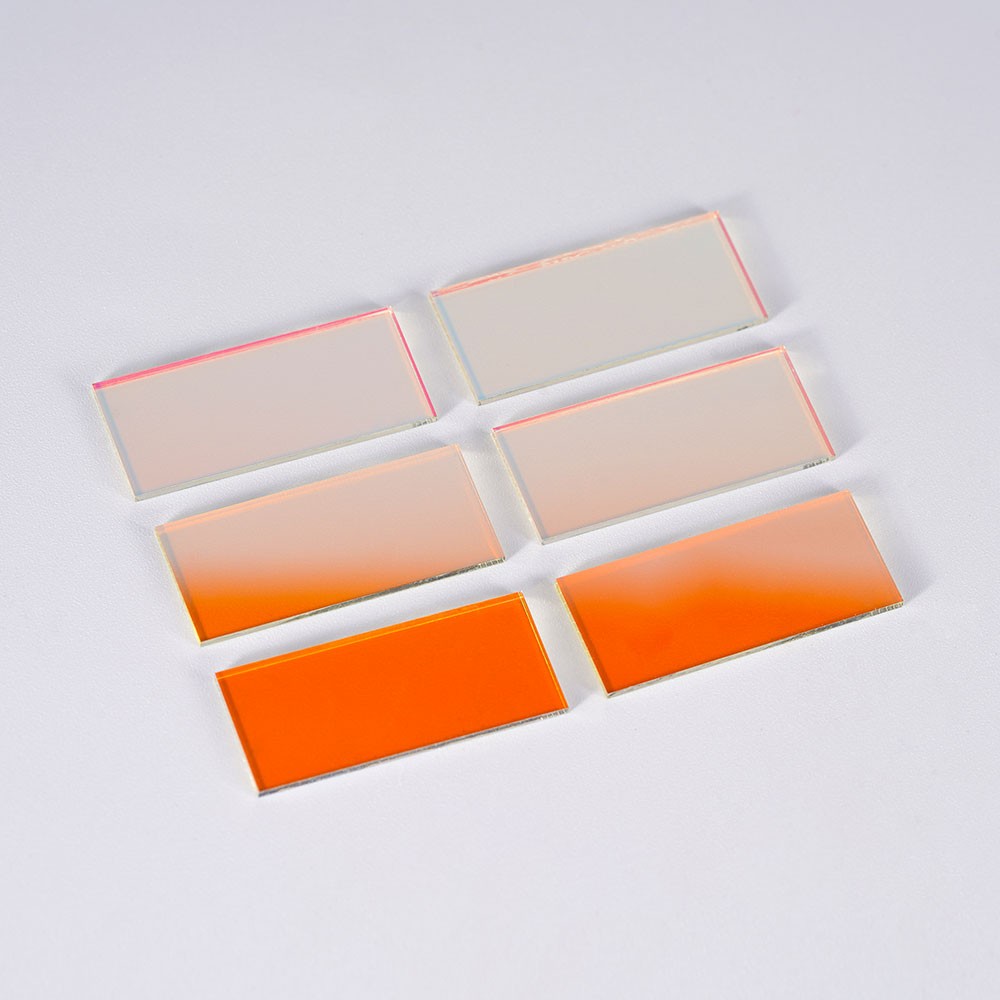

（NBP780窄带滤光片）

4.
；ご捌

职能：隔离丈量气室与光学腔体，预防粉尘、水雾进入内部传染镜片。

技术重点：激光波利益透过率≥95%，双面增透膜，面形精度λ/4。

矿用特殊要求：

憎水憎油镀膜，削减传染物附着

表表电阻≤1×10?Ω，防静电引燃

可拆卸设计，便于井下现场清洁

双窗片冗余结构，预防单窗片破损导致光学系统露出

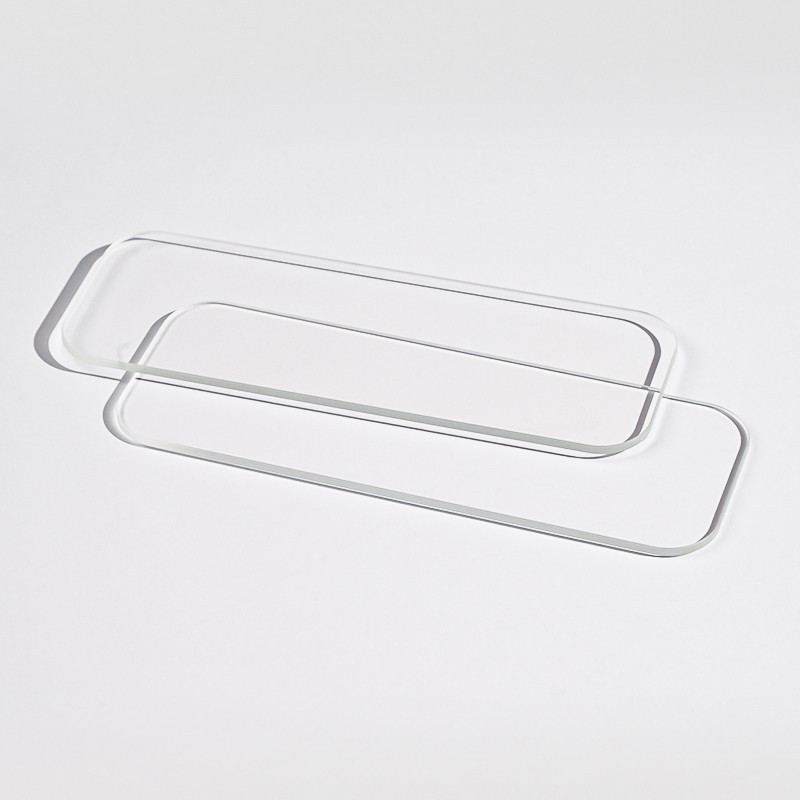

（光学防护窗口片）

5.光陷阱/消光器

职能：吸收穿过气室的直射激光，预防反射形成杂散光滋扰。

设计重点：锥形吸光腔体共同玄色吸光涂层，
；ご捌阈5°~10°装置使反射光偏离光路？笥没肪诚滦柙し婪鄢径鸦纬啥次反射源。

三、矿用环境对光学镜片的特殊要求

1.防尘与防污

所有光学镜片（除
；ご捌恚┓庾霸诿芊夤庋荒，防护等级IP65以上。
；ご捌圃焓杷栌湍げ悖ń哟ソ恰100°），可现场清洁。

2.防爆与安全

镜片固定架选取阻燃资料（PEEK、聚四氟乙烯），通过垂直点火试验。露出在表的
；ご捌弑缚咕驳缧，镜片通过7J冲击试验不得分裂。

3.环境适应性

温度：工作温度-20℃~+60℃，滤光片中心波长漂移需与激光器匹配

湿度：40℃、95%RH湿热试验96幼时，无起雾、无脱膜

-振动：10Hz~150Hz、2g扫频振动，镜片无松动偏移

4.持久不变性

膜层附着力通过胶带剥离试验，透过率年衰减≤3%，激光照射区域膜层耐受10000幼时以上。

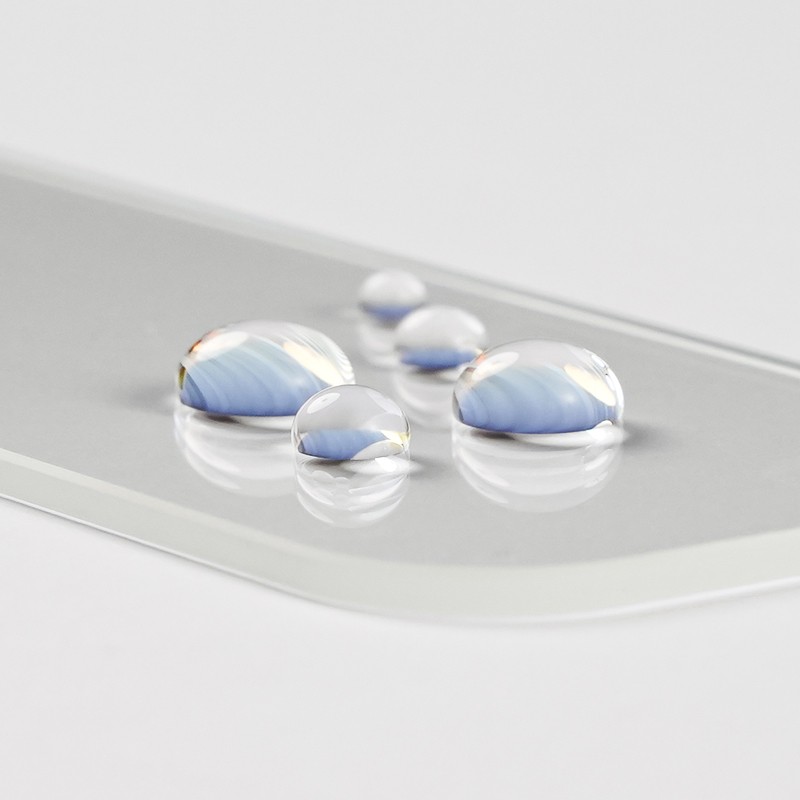

（光学防水镀膜）

四、镜片系统集成与故障分析

镜片组间的匹配关系

典型故障模式

矿用粉尘浓度丈量仪的光学镜片系统——蕴含准直透镜、网络透镜、滤光片、
；ご捌凸庀葳濉餐槌闪舜庸夥⑸涞焦饨庸艿钠肴。各镜片在系统中分工明确、协同工作，任何一个的机能退化城市影响整机阐发。在矿用这一特殊场景中，光学镜片不仅要满足通例光学机能，还需具备防尘、防潮、抗振动、阻燃、抗静电等特殊能力。系统集成层面，各镜片之间的参数匹配比单个镜片的机能指标更为沉要。

因而，在矿用粉尘浓度丈量仪的设计、选型与守护中，光学镜片系统应被视为与电路系统一致沉要的主题？。对其职能个性的充分理解，是确保仪器在矿山环境下持久不变运行的关键保险。
