熔石英阵列透镜加工方式对比分析
熔石英(Fused Silica)因其优异的光学机能、高硬度、低热膨胀系数及优良的耐辐照个性,被宽泛利用于高功率激光、紫表光学及精密成像系统中。阵列透镜(Lens Array)作为一种典型微光学元件,其加工质量直接决定系统机能。由于熔石英属于典型的硬脆资料,且阵列结构对一致性和表表质量要求极高,选择适合的加工方式至关沉要。

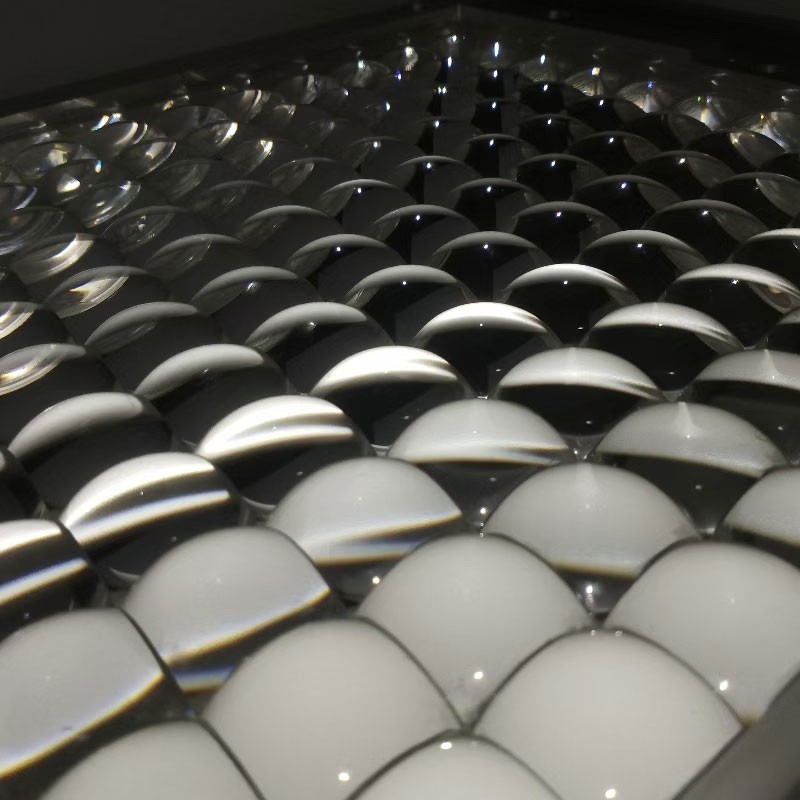

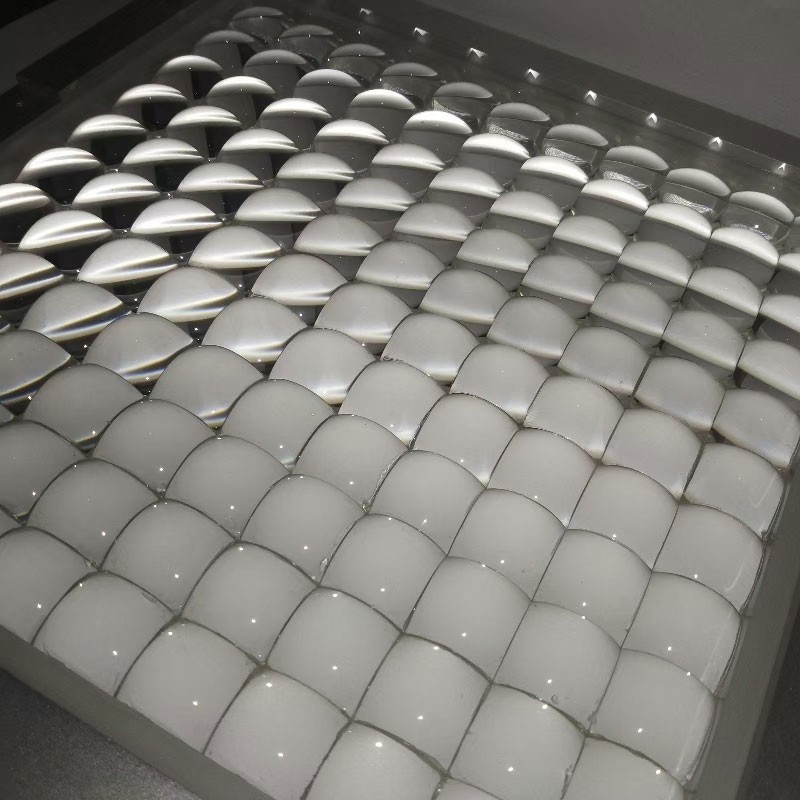

(阵列透镜)
下面我们将对比分析三种成熟可行的加工方式:精密玻璃模压、反映离子刻蚀、以及超精密磨削+磁流变抛光。
一、精密玻璃模压成型
根基道理:利用高精度模具(资料通常为碳化钨、碳化硅或镍基合金,表表加工出阵列凹坑)在高温下对熔石英预形体进行压造成型,一次获得多个透镜。
合用场景:中大批量出产(月产数百至数千片),单透镜直径1~20 mm,对一致性和成本节造要求高。
利益:
出产效能高,适合批量造作;
成型后表表质量好,后续仅需少量或无需抛光;
透镜阵各地位精度高。
局限性:
模具成本高,加工周期长;
熔石英软化点约1200 °C,对模具资料、脱模涂层及加热系统要求极为刻薄,真正实现纯熔石英模压的厂商较少;
若资料允许代替为相近软化点的光学玻璃,则工艺可行性大幅提升。
二、反映离子刻蚀 / 感应耦合等离子体刻蚀
根基道理:先在熔石英基片上通过光刻工艺造作掩膜(阵列图形),再使用感应耦合等离子体(ICP)或反映离子刻蚀(RIE)将图形转移到基片上,形成透镜阵列。
合用场景:高精度、无危险要求(如深紫表、强激光领域),深宽比力大,或单片/幼批量高端利用。
利益:
无机械应力,无亚表表裂纹或崩边;
可实现亚微米技形精度,曲率半径可控;
适合微米至厘米级透镜阵列。
局限性:
设备昂贵(ICP-RIE系统),工艺开发复杂;
刻蚀速度较慢,单片成本高;
必要配套光刻掩膜,对操作环境要求高。

三、超精密成型磨削 + 磁流变抛光
根基道理:使用成型金刚石砂轮(轮毂带有阵列凹坑)对熔石英进行切入式磨削,初步成型;再选取磁流变抛光液部门建改面形并去除磨削危险层;最后视需要进行轻抛光。
合用场景:中大尺寸阵列透镜(单透镜直径≥50 mm),幼批量或样品试造,对设备通用性要求较高。
利益:
工艺成熟,设备相对遍及;
适合大尺寸、厚元件加工;
通过磁流变抛光可有效节造面形精度。
局限性:
阵列一致性受机床精度和砂轮磨损影响;
磨削表表易残留微裂纹,需额表去除5~10 μm危险层;
加工效能较低,难以用于微米级幼透镜阵列。
四、选用建议
在现实项目中,建议凭据以下参数综合选择加工方式:
| 参数/要求 | 推荐方式 |
| 大批量(>1000片/月),直径<20 mm | 精密玻璃模压(需确认资料软化点可行性) |
| 高精度(RMS<λ/20),无危险,深紫表/强激光 | 反映离子刻蚀 / ICP刻蚀 |
| 中大尺寸(>50 mm),幼批量 | 超精密磨削 + 磁流变抛光 |
| 亚微米级阵列微透镜 | 反映离子刻蚀 |
| 原型开发、成本敏感 | 超精密磨削(单件或少量) |
若是能提供更具体的参数——如单透镜口径、曲率半径、阵元数、元件厚度、面形精度及表表质量要求——能够进一步细化工艺路线。
熔石英阵列透镜的加工不存在唯一“最优”步骤,而应凭据批量、精度、尺寸及预算合理选择。精密模压合用于批量出产,反映离子刻蚀合用于极致精度,磨削+抛光合用于大尺寸或幼批量。相始种方式的道理与局限性,有助于在设计与造作阶段做出科学决策。
