光吸收系数：光学镜片加工的“波长筛子”
当你戴上偏光太阳镜招架夏季强光，或者用激光笔指向远处的屏幕时，背后都暗藏着一个关键的光学参数——光吸收系数。单一来说，它衡量的是资料对某一特定波长光的吸收能力强弱。数值越高，光在穿过资料时被“截留”得越多。但在光学镜片的现实造作中，若何精确地节造和利用这种吸收能力，远比公式复杂得多。
一、吸收系数：不仅仅是“挡光”
从物理界说上，光在介质中传布时，强度随距离指数衰减：I=I0e?αd。这里的 α就是吸收系数，单元通常是 cm?? 或 m??。对于光学镜片而言，工程师关切的往往是特定波长下的 α 值——由于统一块玻璃，对红光的吸收可能与对紫表线的吸收天壤之别。
例如，通常白玻璃在可见光区 α很。<0.01 cm??），看起来通明；但在紫表区 α 可能骤增至数百，险些齐全截止。这正是很多滤光片和防护镜片的设计基础。
二、加工若何决定吸收系数？——从配方到镀膜
光吸收系数不是资料的先天“宿命”，而是能够通过加工伎俩精确调控的。在光学加工链条中，以下三个环节尤为关键：
1. 资料配方：掺杂决定“吸收峰”
光学玻璃或晶体的基础成分（如二氧化硅、氟化钙）自身在可见光区吸收极低。要赋予它对特定波长的吸收能力，掺杂是主题伎俩。
稀土离子掺杂：在玻璃熔炼过程中参与钕（Nd）、铒（Er）等离子，它们会在特定能级产生敏感的吸收峰。例如，钕玻璃对 585 nm 左近黄光强烈吸收，常用来造作激光防护镜片。
半导体量子点掺杂：在玻璃中嵌入纳米尺度的硫化镉（CdS）、硒化镉（CdSe）晶体，通过调控纳米晶尺寸来“定造”吸收波长——颗粒越幼，吸收带越偏蓝。
加工挑战在于：掺杂浓度需严格节造在 ppm 级别，过高会导致吸收系数过大，镜片整体发暗；过低则达不到截止成效。光学加工中的熔炼退火工艺直接影响掺杂离子的价态和分散均匀性，稍有失慎就会出现条纹或吸收带展宽。

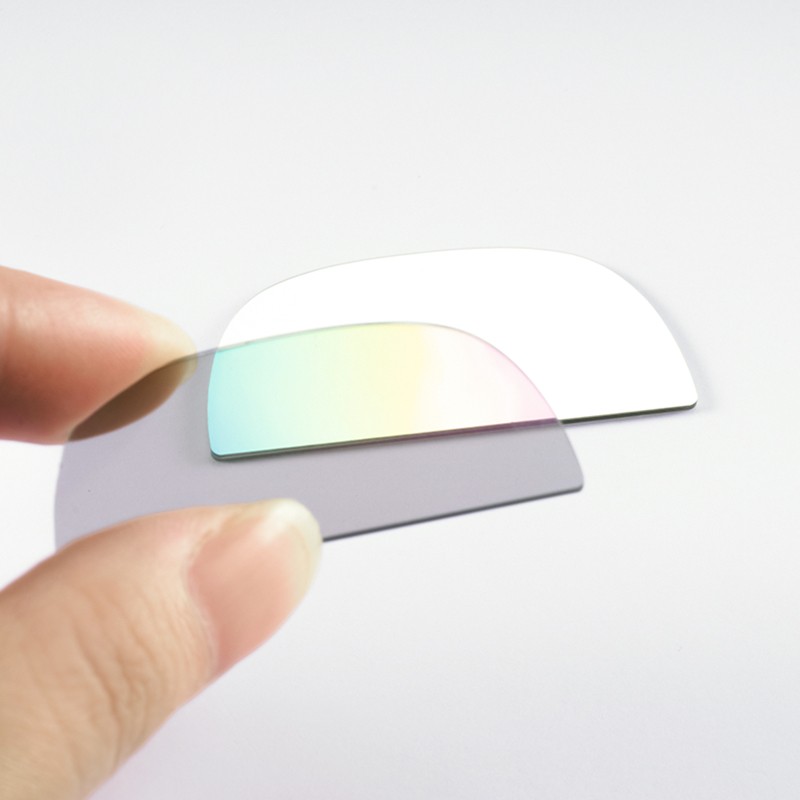

(渐变中性片)
2. 表表镀膜：用过问“伪造”吸收
严格来说，介质增透膜或反射膜并不扭转资料自身的吸收系数，但有一种特殊镀膜——诱导透射滤光片或金属-介质复合膜——能够产生等效的“吸收”成效。
例如，在镜片表表镀一层极薄的铬（Cr）或镍铬合金（NiCr）薄膜（厚度 5~20 nm）。这层金属膜自身有很高的吸收系数（对可见光 α可达 105 cm?? 量级），但由于厚度极薄，总吸收并不高，共同两侧的介质膜层，能够实现中性密度滤光片（ND镜）那样的均匀衰减。
加工难点在于：金属膜的厚度必须精确节造在 ±1 nm 以内，不然吸收系数的微幼颠簸会导致透过率剧烈变动。光学加工中常用石英晶振膜厚监控结合光学极值法来实时校准。
3. 表表处置：粗糙杜纂吸收的隐秘关联
你可能想不到，镜片的表表粗糙度也会影响其表观吸收系数。当表表粗糙度达到亚微米级（例如 Rq>0.1?μm），入射光会产生强烈的漫散射，部门散射光会在镜片内部经历屡次反射并被资料吸收，最终阐发为吸收系数“虚高”。
在精密光学加工中，抛光后的镜片表表粗糙度通常要求 Rq<2?nm。若是粗糙度过大，不仅会降低透过率，还会使测得的吸收系数偏离真实体吸收值。这就是为什么高精度分光光度计测试时，必要将镜片置于积分球中，以分辨真正的吸收与散射损失。

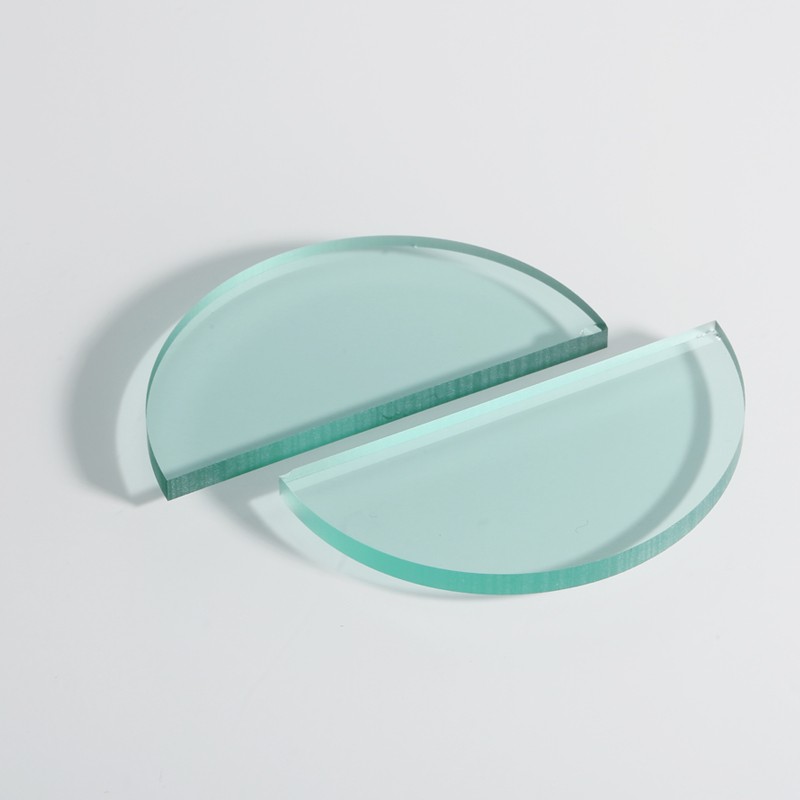

（热吸收玻璃）
三、典型利用：从激光器到天文望远镜
理解吸收系数的加工节造，就能看懂很多专业镜片的设计思路：
激光器输出镜：对于激光工作波长，镜片资料的吸收系数必须极低（如 < 10?3 cm??），不然激光能量会被镜片自身吸收发热，导致热透镜效应甚至炸裂。加工上常选取超纯石英或单晶氟化钙，并经过精密退火解除内应力。
窄带滤光片：通过掺入高浓度的特定离子（如钬离子对 2 μm 波长吸收），共同多层介质膜，使镜片在某一波长左近的吸收系数骤增，形成峻峭的截止带。加工关键在于节造掺杂浓度梯度，预防中心波长漂移。
红表窗口资料：锗（Ge）、硅（Si）对红表光吸收系数低，但对可见光齐全不通明。加工这类资料时，表表抛光后通；贡匾圃鐾改，不然反射损失（与吸收无关）会高达 30% 以上。

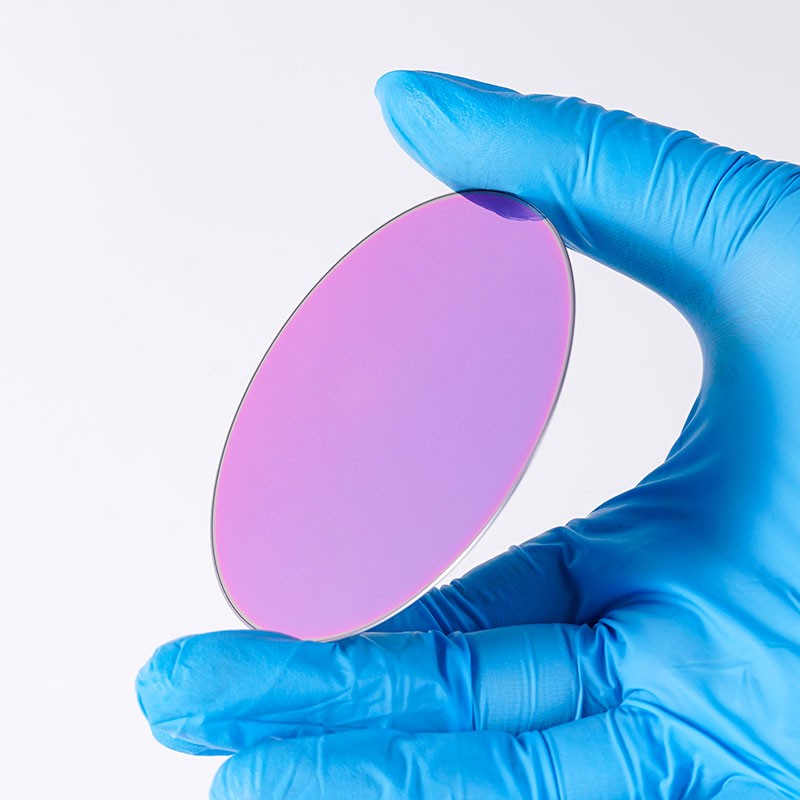

（红表硅片）
总之，光吸收系数从来不是一个静态的资料常数。从光学加工的视角看，它是一张能够被绘造和批改的“光谱地图”——通过掺杂选择吸收峰，通过镀膜扭转表表等效吸收，通过节造粗糙度剔除假吸收。
下一次你透过一副激光防护镜或一片彩色滤光片观察世界时，不妨想一想：这每一缕被精确衰减掉的光线背后，凝聚的是从熔炼炉到真空镀膜机的精密调控艺术。而这门艺术的主题，始终萦绕着一个单一而深刻的物理量——对特定波长光的吸收能力。
