红表线理疗仪光学镜片利用系统分析
红表线理疗仪的主题职能是利用红表辐射的热效应及生物刺激效应，缓解软组织危险、炎症及疼痛 。梦想的红表医治设备并非单纯发出红表线，而是必要精确限造输出光谱：滤除导致皮肤热危险的短波致热光（如紫表线、紫光、蓝光）以及引起表皮过热的远红表线（>1400?nm），同时保留对深层组织拥有高穿透性的“医治窗口”（通常为600–1400?nm或760–1400?nm） 。这一光谱节造职能齐全依赖于光学镜片系统 。

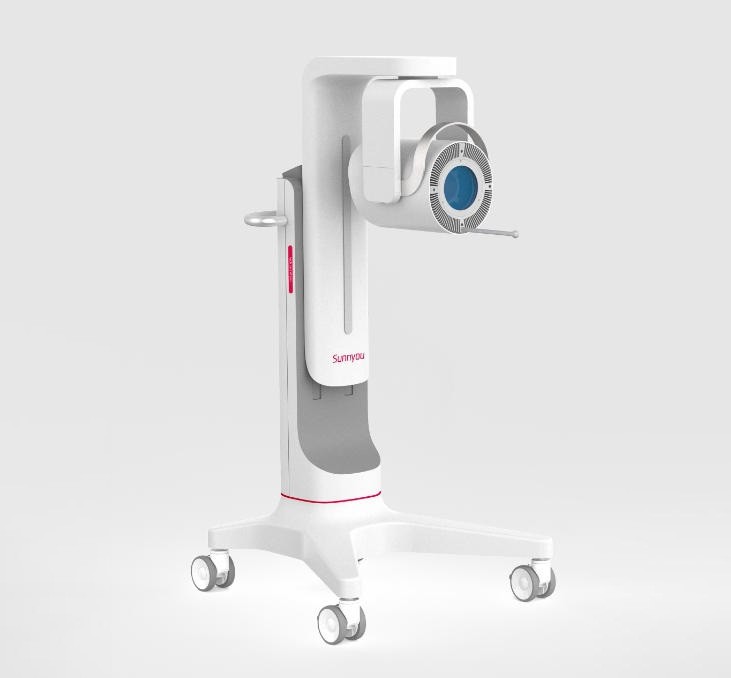

(图源网络--侵删)
光学镜片在红表理疗仪中承担三项确定性的工作：
选择性透过：保留医治必要的波段；
截止吸收/反射：滤除有害或冗余波段；
光路整形：聚焦或均匀化照射光斑 。
一、红表理疗仪中的光学镜片结构和工作道理
1.长波通滤光片
长波通滤光片基于光学薄膜过问效应或资料本征吸收个性造成 。薄膜型长波通滤光片由多层高、低折射率介质交替堆叠而成，利用相长过问使波长大于截止阈值（λc）的光高效透过，而波长幼于λc的光被强烈反射 。吸收型长波通滤光片则依附玻璃基质中掺杂的离子（如Cu??、Fe??）吸收短波光，仅让长波光透过 。
典型参数与利用：长波通滤光片的截止波长常见为540?nm、600?nm、750?nm，过渡带宽度节造在20–50?nm，通带均匀透过率大于85% 。在红表理疗仪中，长波通滤光片用于卤素灯或石英发热管光源，实现以下职能：
截止波长设为550?nm时，滤除紫表至绿光，输出560?nm以上光波，用于宽谱近红表理疗 。
截止波长设为750?nm时，齐全滤除所有可见光及短波近红表，仅输出760?nm以上的纯近红表光，用于深层医治 。
长波通滤光片是家用及医用红表理疗仪中最常见的镜片类型，其结构单一、耐热性好、成本可控 。
（LP550长波通滤光片）
2. 带通滤光片
带通滤光片通过多腔法布里-珀罗过问结构，仅允许特定波段（λ?~λ?）的光透过，其余波段被截止 。带通滤光片能够视为一个长波通与一个短波通滤光片的组合，也可直接设计为多层膜系 。其透过曲线出现一个带宽可控的“窗口” 。
典型参数与利用
医用带通滤光片的设计分为两类：
宽带带通：窗口宽度可达200–600?nm，例如600–1200?nm，用于同时允许红光和近红表通过，两全浅表建复与深层热疗 。
窄带带通：半高宽通常为30–100?nm，例如中心波长850?nm、半高宽50?nm，用于精准引发特定光生物效应 。
带通滤光片利用于精准医治型近红表理疗仪，例如用于伤口愈合、神经建复的特定波长LED组合设备 。相迸宗长波通滤光片，带通滤光片能同时剔除短波致热光和长波远红表，输出光谱更“纯净”，预防皮肤表表因远红表吸收而产生的灼热感 。

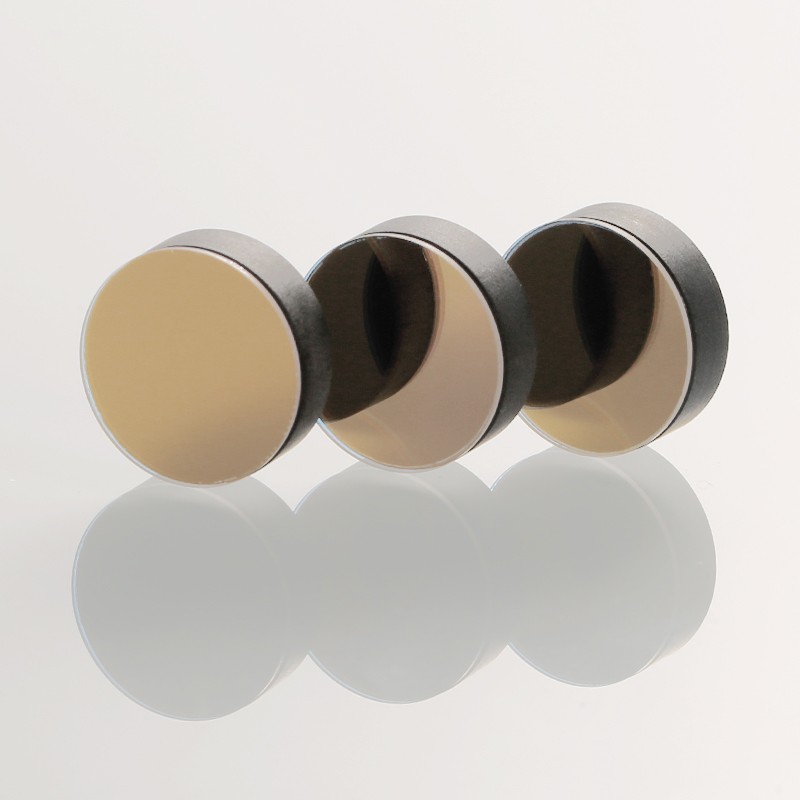

（BP850宽光谱带通滤光片）
3.液体滤光器
液体滤光器利用流动的液体对特定波长光的选择性吸收个性实现滤光 。卤素灯发出的光穿过通明液体池时，短波光（紫表至绿光）及长波远红表（>1400?nm）被液体吸收并转化为热量，热量通过循环冷却系统带走；医治窗口内的光（如600–1400?nm或760–1400?nm）则顺利透过 。这是一种吸收式滤光，而非反射式 。
典型利用与利益
液体滤光器常见于大功率（数百瓦至数千瓦）红表理疗仪 。典型设备使用纯水或硫酸铜溶液作为滤光液，共同长波通固体滤光片，实现760–1400?nm输出 。液体滤光器拥有三大确定性优势：
散热机能极佳，可接受大功率热辐射而不产生光谱漂移；
天然滤除>1400?nm的远红表（水的吸收峰在1450?nm、1950?nm等地位），削减表皮热负荷；
吸收短波致热光的同时不产生反射光滋扰 。
液体滤光器的系统复杂，必要水泵、散热器、密封腔体，因而重要利用于专业医疗设备 。
4.透红表有色玻璃
透红表有色玻璃是在玻璃基质中掺入过渡金属离子（如Co??、Cu??、Fe??）或稀土离子，利用离子能级跃迁吸收特定可见光波段，而红表波段维持透过 。例如，透红表玄色玻璃（国度尺度商标HWB系列）对400–700?nm可见光的吸收率大于90%，对800–2000?nm红表光的透过率可达80%以上 。
利用场景与个性
透红表有色玻璃利用于老式红表理疗灯及部门家用幼型红表理疗设备 。它也能够作为辅助滤光片，与液体滤光器串联使用，以进一步建剪光谱边缘 。该镜片的利益是化学不变性好、耐高温、可实现大尺寸低成本 。弊端在于截止边不够峻峭，可见光泄漏量较高，导致设备工作时出现人眼可见的“红曝”景象 。

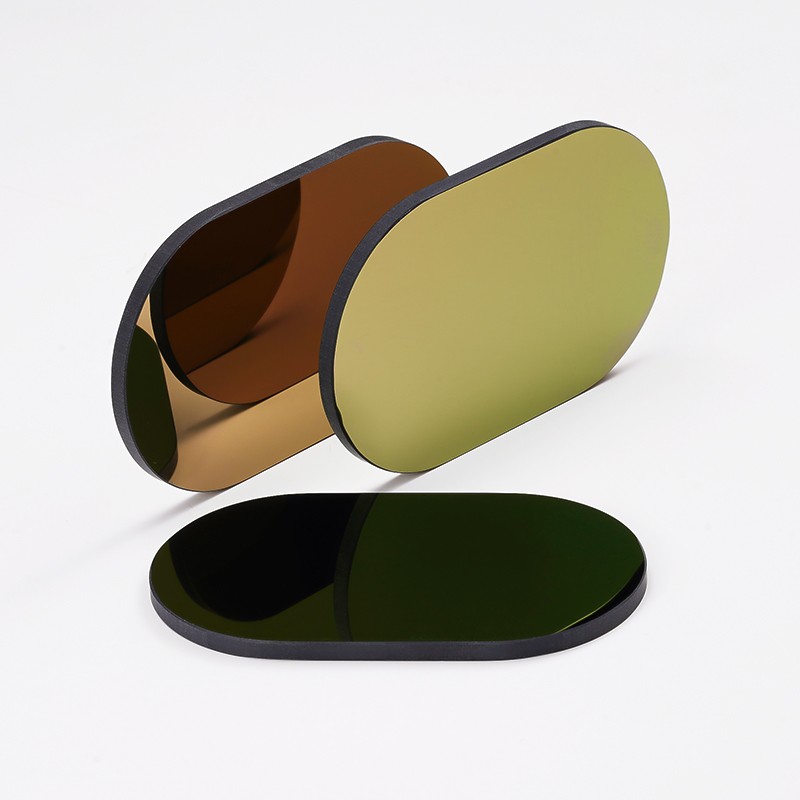

（HWB黑玻璃）
5.可切换多波段滤光组件
可切换多波段滤光组件在理疗仪出光口设置轮盘或插槽，用于急剧更换拥有分歧光谱透过个性的滤光片（红、蓝、绿、黄等） 。每个滤光片自身可所以长波通或带通设计，用于共同红表光源产生分歧的光生物效应 。
典型利用
该组件利用于多职能光疗仪，例如红表+红光+蓝光组合设备：
红色滤光片：透过600–700?nm红光及部门近红表，用于软组织炎症和创面愈合 。
蓝色滤光片：透过400–500?nm蓝光，同时截止红表，用于痤疮及浅表神经痛 。
原装红表滤光片（长波通型）：用于深层热疗 。
可切换组件实现了“一机多用”，适应分歧适应症 。但滤光片切换时可能引入光损，且用户必要接受专业领导以预防误用 。

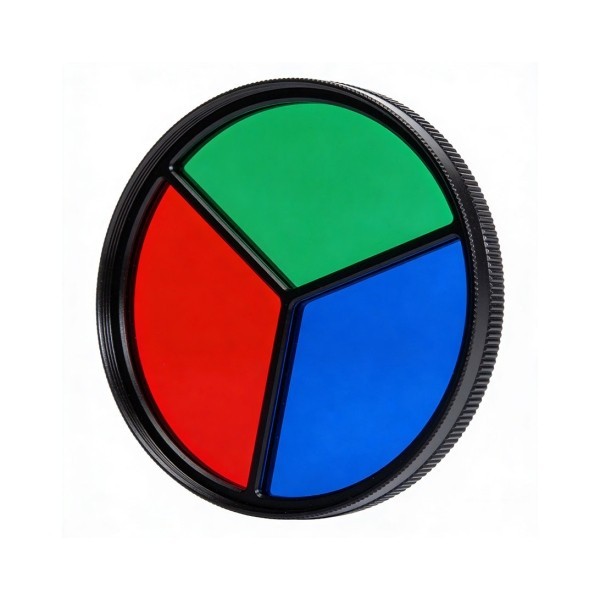

（RGB滤光轮）
二、分歧光源类型下的镜片配置规划
下表总结了分歧光源对应简直定性镜片配置：
| 光源类型 | 光谱个性 | 镜片规划 | 典型设备 |
| 卤素灯 | 400–4000?nm陆续光谱，峰值约900?nm | 长波通滤光片（截止550–750?nm）+ 可选液体滤光器 | 大功率深层光谱医治仪 |
| 石英发热管 | 600–2500?nm，高比例近红表 | 透红表玄色玻璃或镀膜长波通片 | 家用红表理疗灯（发红光型） |
| 红表LED（峰值850/940?nm） | 窄带（±30–50?nm） | 通常透光窗口 + 二次配光透镜（非滤光作用） | LED理疗手电、可穿戴设备 |
| 脉冲氙灯 | 400–1200?nm强脉冲 | 多膜截止滤光片（如截止<560?nm） | 强脉冲光医治仪（部门兼有红表理疗模式） |
三、工程关键问题：散扰纂光谱不变性
红表理疗仪中的光学镜片处于严格的热环境中 。卤素灯表表温度可达500–800?°C，辐射到滤光片上的热通量极高 。工程上采取以下确定性措施：
镜片基材选择：选取耐热玻璃（硼硅酸盐、石英）、蓝宝石或耐高温塑料（仅用于LED低功率场景） 。
冷却设计：液体滤光器自带水冷系统；固体滤光片背面加装散热片或强造风冷 。
镀膜耐候性：过问膜层选取SiO?、TiO?、Ta?O?等金属氧化物薄膜，具备高温抗氧化能力 。
光谱不变性要求滤光片在持久热辐射下不产生透过率漂移 。优质产品通过加快老化测试，确保500幼时内光谱变动幼于2% 。
四、产品案例分析
案例1：传统家用红表理疗灯（发红光型）
光源：150–300?W石英发热管
镜片：单层透红表红色玻璃（截止<600?nm）
输出光谱：600–2500?nm（含大量远红表）
成效：有肯定深层热疗作用，但远红表致表皮热感显著，不宜长功夫陆续使用 。
案例2：医疗级液体滤光红表理疗仪
光源：卤素灯（功率500–1000?W）
镜片系统：液体滤光器（纯水或硫酸铜溶液）+ LP750长波通固体滤光片
输出光谱：760–1400?nm
特点：滤除760?nm以下所有可见光及短波近红表，同时利用液体吸收解除>1400?nm远红表 。医治深度可达10?cm以上，皮肤表表热负荷低，支持长功夫陆续医治 。
案例3：多职能组合光疗仪
光源：宽谱卤素灯或LED模组
镜片系统：旋转滤光轮，载红色、蓝色、长波通三种滤光片
输出选择：红-红表模式、纯蓝光模式、全红表模式
评价：矫捷性高，适合多适应症交替医治，患者需按处方使用对应滤光片 。
五、发展趋向
光谱精准化：从宽谱红表加有色玻璃向窄带带通加多膜组合发展，实现对700–900?nm、1000–1200?nm等特定生物学窗口的独立调控 。
可调滤光技术：基于电控液晶可调滤光片（合用于低功率LED设备）或伺服滤光轮，使一台设备可输出肆意预设光谱，适应个性化光疗需要 。
液体滤光器微型化：微流控芯片式液体滤光器在研发，有望代替重大的液体池，降低系统复杂度并拓展至便携设备 。
新型红表光学资料：硫系玻璃、金刚石薄膜等资料将提升镜片的耐热性及通带透过率 。
红表线理疗仪的光学镜片系统是一套精密的光谱节造装置 。长波通滤光片实现短波截止；带通滤光片获得窄谱或宽带窗口；液体滤光器同时解决大功率散热和远红表滤除问题；透红表有色玻璃提供低成本规划；可切换组件实现多模式医治 。每一种镜片规划对应着确定的光源类型、医治指标和成本约束 。用户在选购产品时，不应只看“红表”二字，而应查阅设备标称的输出光谱领域和滤光技术描述，以确；竦冒踩行У囊街纬尚 。
