眼底激光医治仪是眼科用于视网膜光凝医治的主题设备，重要医治糖尿病视网膜病变、视网膜静脉阻塞、黄斑水肿、视网膜裂孔等眼底疾病
。其道理是利用激光的热效应（组织温度升高到60~70℃），使病变组织产生凝固、变性、坏死，从而封关渗漏的血管、粉碎缺血缺氧的视网膜区域或形成牢固的视网膜脉络膜瘢痕
。

（图源网络，侵删）

现代眼底激光医治仪必要同时具备：

多波长输出（绿光532nm、黄光577nm、红光659nm、红表810nm），以适配分歧色素吸收个性和病变深度；

精准光斑节造（50~500μm，微米级）；

实时对准与观察（通常集成在裂隙灯或扫描激光检眼镜中）；

安全能量调节（从几毫瓦到数瓦陆续可调）
。

要实现这些职能，光学系统是仪器的“心脏”——它不仅掌管激光的产生、整形、传输和聚焦，还要实现照明、成像、对准光合束等多项工作
。而这些工作，正是由一系列精心设计的光学镜片协同实现的
。

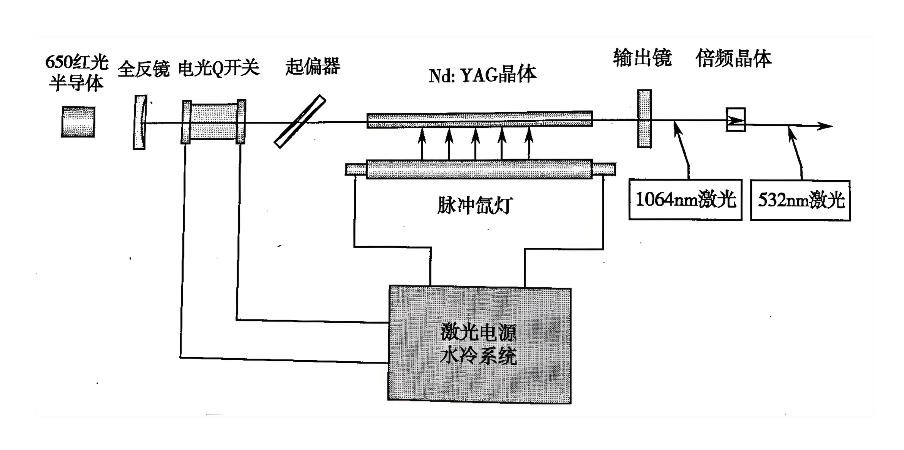

（YAG激光医治仪道理）

一、眼底激光医治仪的光路道理

在分析镜片之前，必须先理解仪器的整体光路
。无论哪种眼底激光医治仪，其光路均可划分为四个子系统（见图1示意图描述）：

1. 激光产生与合束光路

设备内部装有1~3个独立的激光
？椋ɡ绨氲继寮す馄骰虮镀倒烫寮す馄鳎，别离发出分歧波长的医治激光，再加上一个对准激光（通常是红光635nm或绿光532nm，功率幽微，仅用于批示）
。

这些分歧波长的光束必要通过合束反射镜组（蕴含镀金反射镜和双色分光镜）被叠加到统一条光轴上，形成“医治+对准”的同轴光
。

2. 能量节造与光束整形光路

合束后的激光首先经过衰减器（中性密度滤光片或可调光阑），凭据医生设定的功率值对激光能量进行精确衰减
。

之后进入光束整形
？椋航す馄魇涑龅母咚股⒉脊獍撸ㄖ行哪芰抗浚┩ü⑼妇嫡罅谢蛑嫱妇底鹊钠蕉ス獍，或者扭转光斑状态（圆形、矩形、线形）
。

3. 扫描与聚焦光路

对于扫描式激光光凝仪，激光会经过扫描振镜（由两片反射镜组成），实现XY方向的急剧扫描
。

最终激光通过一个聚焦透镜组（消色差物镜）汇聚到患者眼底的视网膜上，形成医治光斑
。

4. 观察与照明光路

医生必要通过目镜实时观察眼底，因而必要照明光（卤素灯或LED）经聚光镜和分光镜照射到眼底
。

眼底反射回来的成像光再通过统一组分光镜与医治激光分离，进入目镜或摄像机，形成清澈的眼底像，同时叠加显示对准光斑的地位
。

光路道理分了然，才容易理解每个地位的光学镜片承担什么角色、有什么特殊要求
。

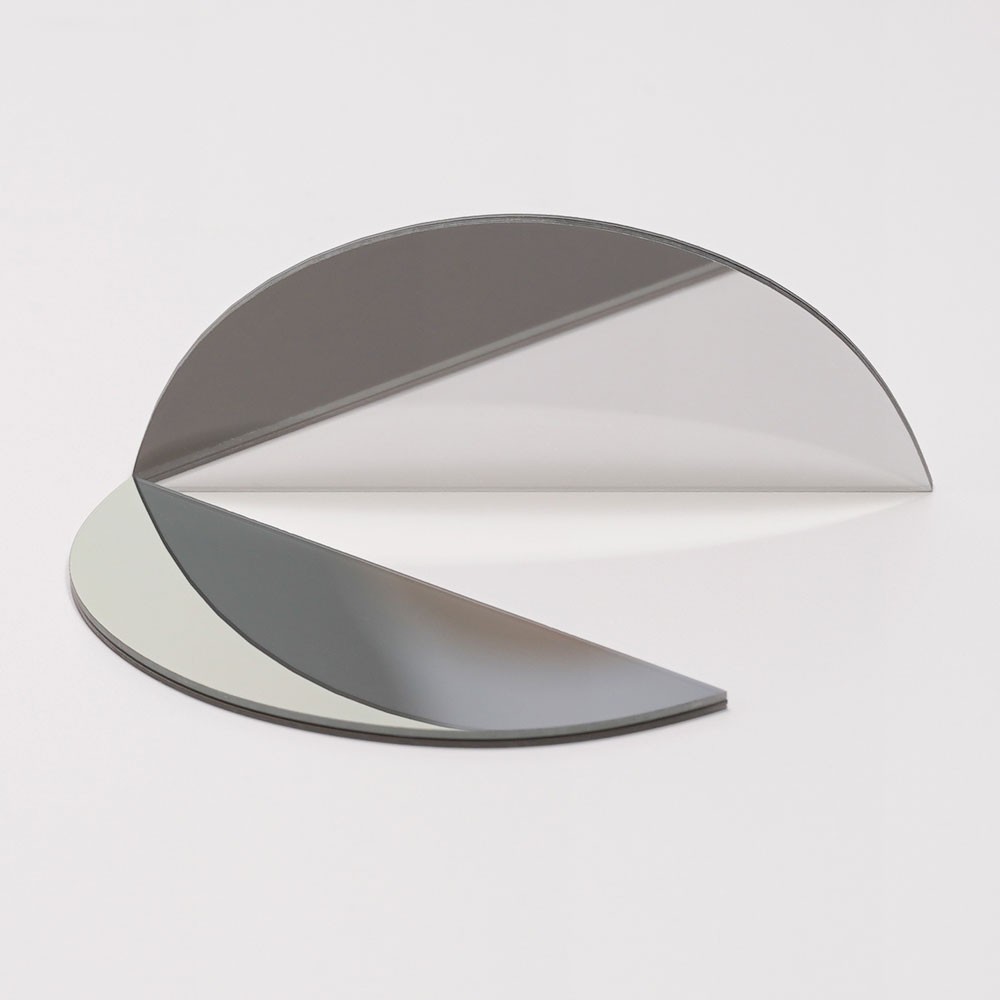

（分光偏振镜）

二、光路中各主题光学镜片的现实利用分析

下面依照激光从源头到患者眼底、再到医生观察的挨次，逐一分析关键镜片
。

1.合束
？橹械姆瓷渚涤敕止饩

（1）镀金前表表反射镜（表反反射镜）

地位：用于折叠高功率激光光路，或对红表波长（810nm）进行高效反射
。

为什么镀金
？ 金膜在近红表波段的反射率可达98%以上，远高于银膜（易氧化）和铝膜（反射率约90%）
。同时，金膜对可见光也有70%~80%反射率，可兼容多波长激光
。

为什么必要“前表表”（表反）
？ 通常反射镜的反射面在玻璃背面，玻璃自身会产生二次反射（沉影），而高功率激光下，背面反射会使能量分散，还会导致玻璃吸收发热
。前表表反射镜将金属膜直接镀在玻璃表表，彻底解除沉影，且散热更好
。

典型危险阈值：>10W陆续激光，或>10mJ脉冲激光（10ns）
。

（2）双色分光镜

地位：在合束光路中，将分歧波长的激光归并或分离
。例如，一块双色镜对532nm高反（反射医治绿光），对635nm高透（透射对准红光），使两束光同轴
。

膜层设计：多层介质过问膜，要求峻峭的截止边、高透过率（>95%）和高反射率（>98%），且吸收极低（预防热透镜效应）
。

特殊利用：在观察光路中，双色镜还必要分离激光和照明光（例如对激光高反，对可见照明光高透），确保医生的目镜不会被强激光意表照射
。

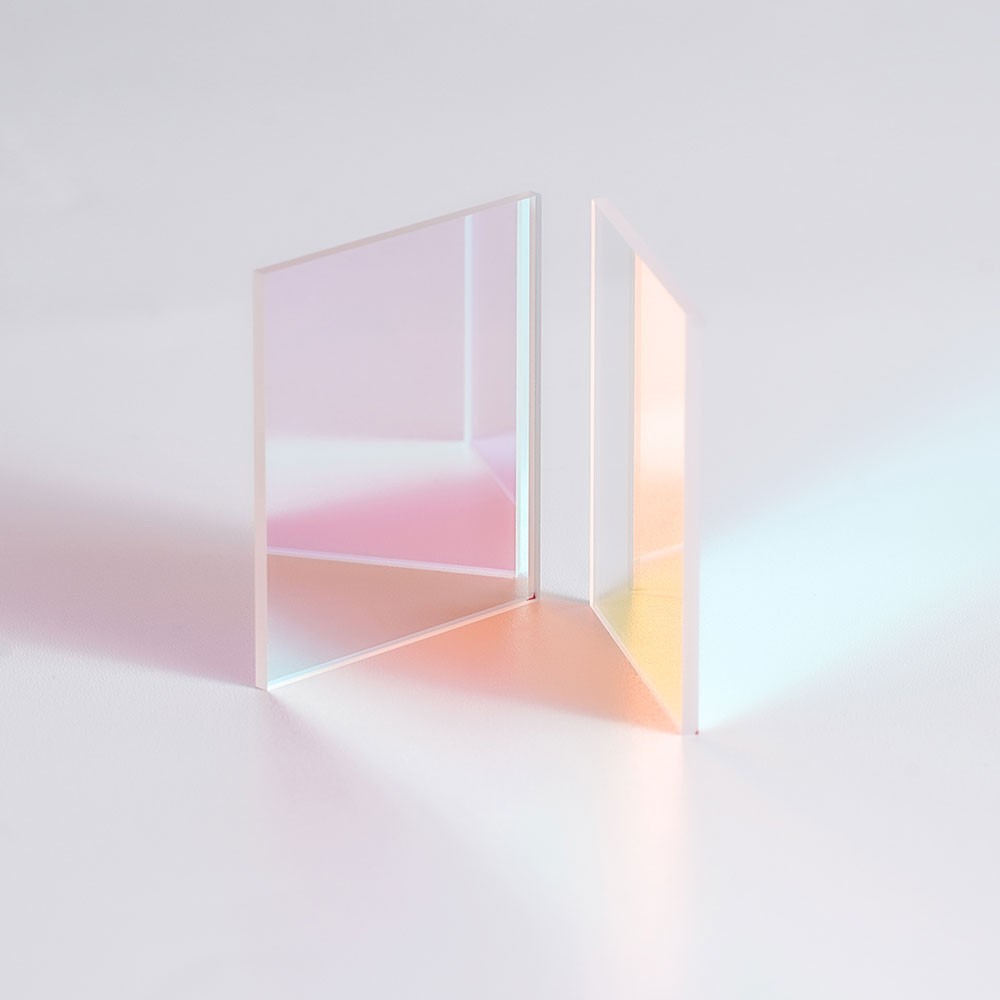

（透红反绿双色镜）

2.光束整形与能量节造元件

（1）中性密度滤光片

地位：位于合束之后、聚焦之前，用于陆续衰减激光功率
。

大局：陆续渐变中性密度滤光片（线性变动）或阶梯滤光片（固定档位）
。高功率设备常选取反射型金属膜滤光片，将有余能量反射出光路而非吸收，预防镜片发热
。

关键参数：衰减领域（通常1%~100%），危险阈值，光谱平展度（多波长下衰减比例需一致）
。

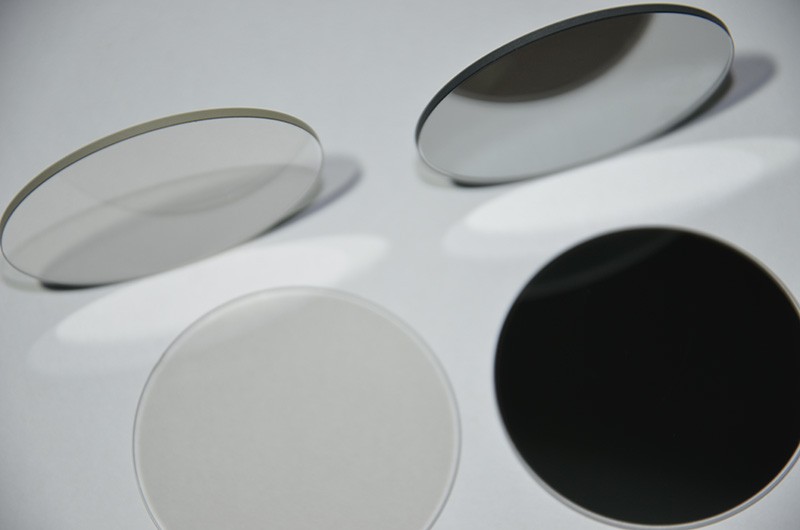

（中兴密度衰减片）

（2）光束均化器（微透镜阵列/蝇眼透镜）

地位：在准直光束中，用于将高斯散布转化为平顶散布
。

道理：由两个二维微透镜阵列（MLA）正交叠加，将入射光束宰割成多多幼光束，在聚焦平面沉新叠加形成均匀光斑
。

工艺要求：单个微透镜面型精度<λ/10，镀宽带增透膜（R<0.5%）
。目前主流设备（如蔡司VISULAS 532s）已标配该类元件，可预防传统高斯光斑中心过热引起的视网膜灼伤
。

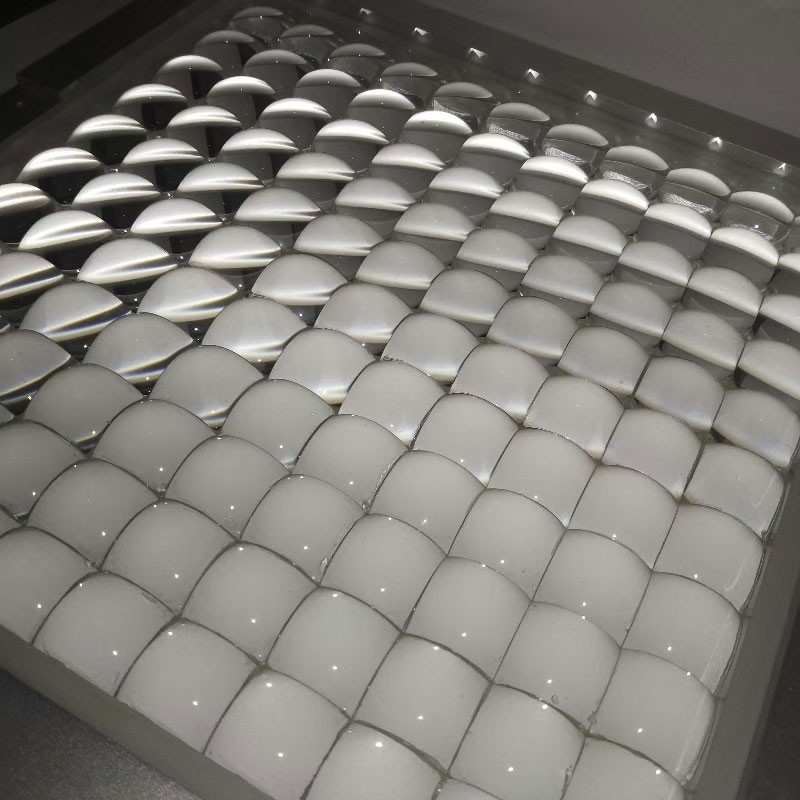

（阵列透镜）

（3）柱面透镜

地位：用于产生线形或矩形光斑，合用于全视网膜光凝扫描模式
。

设计：单柱面或十字柱面镜组，可将圆形光斑拉伸为特定长宽比的矩形
。

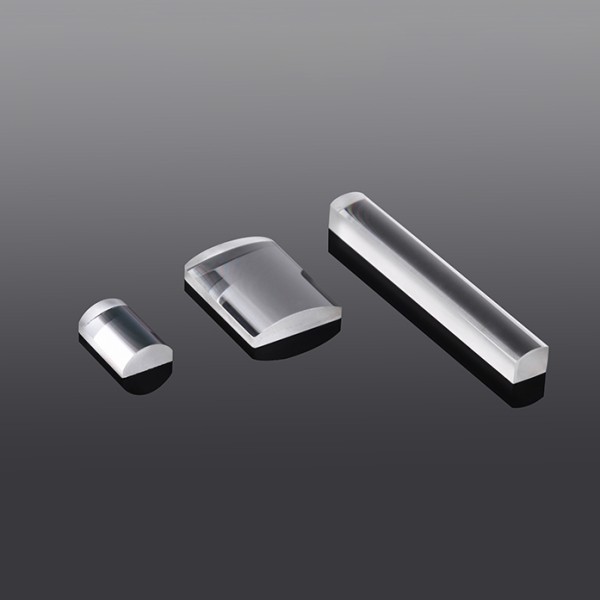

（柱面透镜）

3.聚焦与扫描模组中的镜片

（1）准直透镜与聚焦透镜组

地位：准直透镜紧接光纤输出端（NA≈0.2~0.3），将发散光转为平行光；聚焦透镜位于光路结尾，将平行光汇聚到患者眼底
。

消色差要求：由于医治激光波长多样（532/577/659/810nm），通常单透镜存在色差——分歧波长聚焦地位分歧
。必须使用双胶合或三片式消色差透镜，使所有波长在统一个焦平面
。

资料选择：低色散玻璃（FK61、SFPL51、CaF?晶体），并镀有400~900nm宽带增透膜，单面反射率<0.25%
。

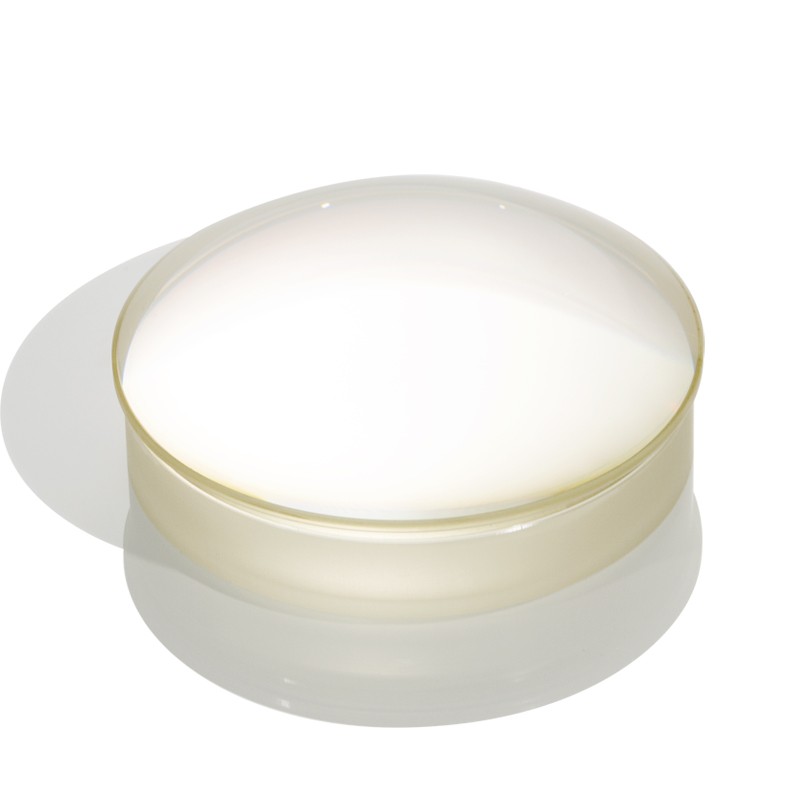

（聚焦透镜）

（2）扫描振镜（反射镜）

地位：位于准直之后、聚焦之前，通常由两片幼尺寸反射镜（镀；ひ蚵聊ぃ┳槌，由检流计电机驱动X-Y偏转
。

对镜片的要求：轻量化（减幼惯性），高刚性（预防扫描抖动），镜面平坦度λ/20，膜层耐高沉复频率激光冲击
。

（扫描振镜）

4.观察与照明光路中的分光及成像镜片

（1）平板分光器/分光棱镜

地位：将医治激光与观察光路分离
。典型规划是一块平板分光器（分束比R:T=30:70或50:50），例如30%反射医治激光至患者眼内，70%透射照明光进入观察目镜
。

把稳：高功率下不能使用胶合棱镜（胶层会吸收激光而炸裂），必须使用棱镜分离间隙空气腔或金属膜平板分光器
。

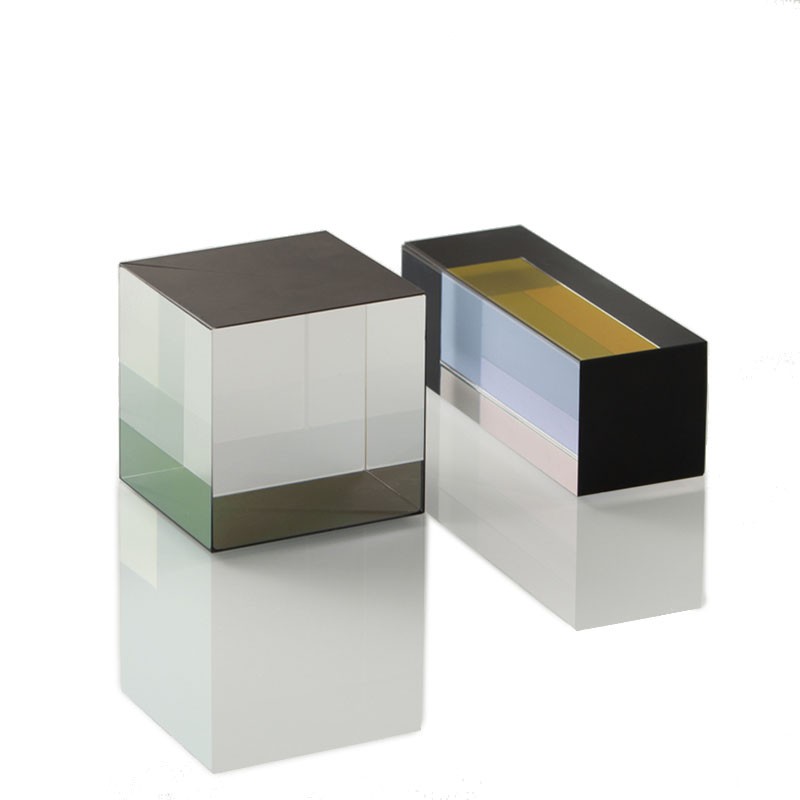

（分光棱镜）

（2）场镜与目镜

场镜：位于眼底共轭面左近，用于放大中央像并校对场曲，使整个眼底领域成像平展
。

目镜：拥有大视
。>40°）、长出瞳距（>15mm）、屈光度可调等特点，镜片表表镀防反射和防雾膜（尤其在湿度较高的眼科诊室意思沉大）
。

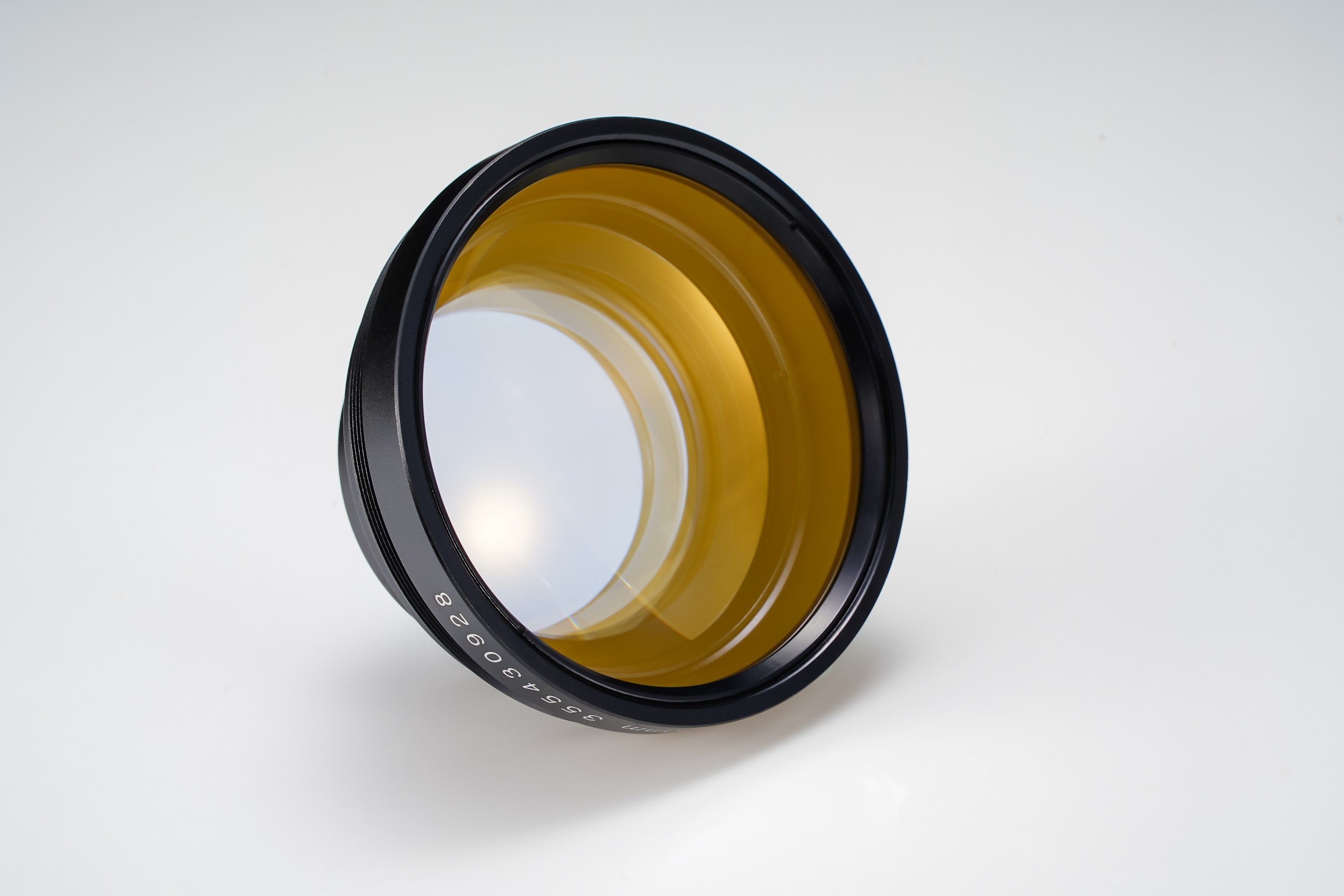

（扫描场镜）

（3）；ご翱谄

地位：装置在输出接口结尾（患者面前）或目镜前
。

资料：高透紫表熔石英或蓝宝石，双面镀宽带增透+硬质防水防油膜
。其作用是防尘、防患者唾液飞溅、防消毒液侵蚀，同时允许激光无损通过
。

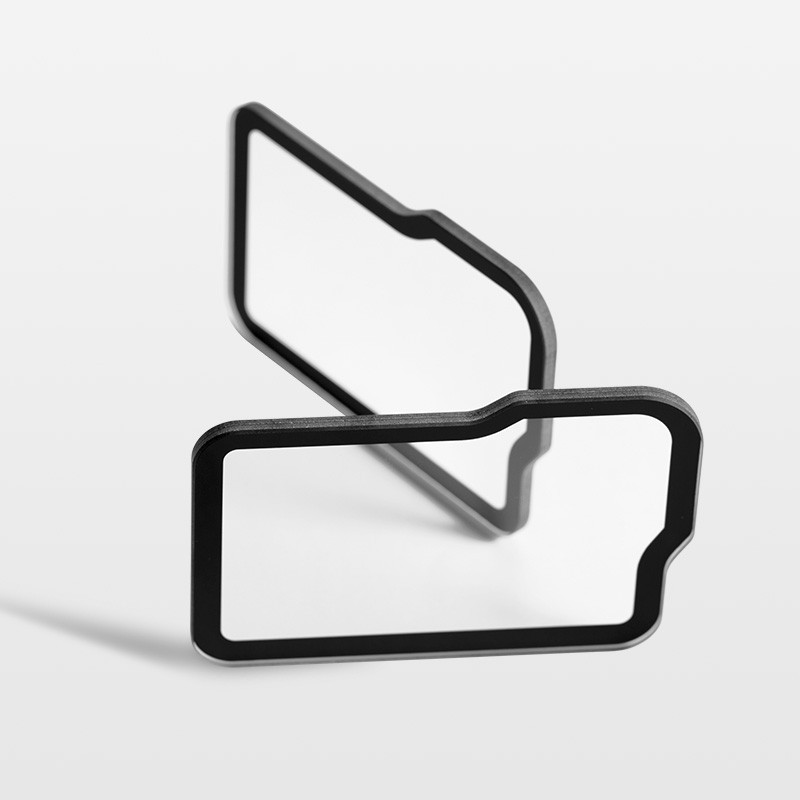

（异形窗口）

三、设备光学设计的共性与差距

分歧厂商的眼底激光医治仪在光学镜片配置上遵循类似的根基准则，但在具体实现上存在工程差距：

合束规划：多波长设备普遍选取镀金反射镜+双色分光镜组合，但反射镜数量（2~4片）和分列方式（Z型或L型光路）因空间布局而异
。

光束整形：高端型号偏差于使用微透镜阵列均化器实显旖顶光斑，而经济型设备可能仅依附高斯光斑共同可变光阑
。

衰减方式：部门设备选取陆续渐变中性密度滤光片，另一些使用阶梯滤光片轮或液晶可调衰减器
。

聚焦透镜：消色差设计是行业共识，但镜片资料（低色散玻璃 vs. 晶体）和镀膜带宽（单波长 vs. 宽带）因成本指标分歧而有所弃取
。

从光路道理启程，能够清澈看到：眼底激光医治仪不是单一的激光器+透镜的组合，而是一套高度集成的光电系统
。其中的每一枚光学镜片都有其不成代替的职能定位——镀金反射镜掌管高效合束红表激光，双色分光镜分离/归并分歧波长，中性密度滤光片保险剂量安全，微透镜阵列改善能量散布，消色差聚焦透镜保障多波长共焦，而平板分光器和目镜则实现了医生对医治过程的实时监控
。

未来的发展趋向中，光学镜片将向三个方向演进：

自由曲面光学：用一片自由曲面反射镜代替多片透射镜片，缩幼体积、提高光效；

可变形反射镜：动态校对人眼像差，使激光光斑更精准；

液晶光学元件：实现无机械活动的电控衰减和光斑整形
。

但无论若何演进，对镜片抗危险能力、宽波段机能、持久热不变性的要求只会越来越高
。理解这些元件在光路中的具体作用，既是设备选型和维建的基础，也是新设备研发的理论起点
。
