便携式油烟颗粒浓度检测仪一款选取激光散射法丈量饮食业油烟浓度的便携设备，它重要用于急剧丈量空气中悬浮的油烟颗粒物（以mg/m?为单元），宽泛利用于餐饮油烟排放监测、室内空气质量评估及工业废气现场检测。这类设备在利用时都离不开光学镜片的辅助，通过光学滤光片对其光源端与接管端进行有效过问，从而更好让光源越发集中匹配，下面我们从便携式油烟颗粒浓度检测仪各项分析，为各人单一介绍其中涉及的光学元件知识供各人参考！

（图源网络，侵删）

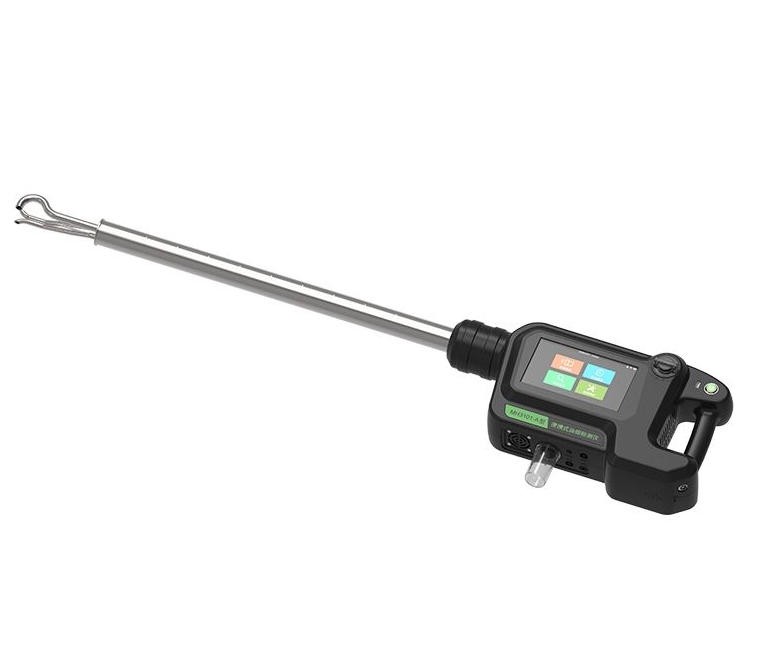

一、便携式油烟颗粒浓度检测仪介绍

便携式油烟颗粒浓度检测仪重要用于急剧丈量空气中悬浮的油烟颗粒物（以mg/m?为单元），拥有体积幼、沉量轻、响应快、可手持等特点。典型利用场景蕴含：

餐饮业油烟排放现场抽检

环保法律急剧筛查

厨房透风系统机能评估

室内空气质量（IAQ）中的颗粒物监测

与固定式在线监测系统相比，便携式仪器对光学元件的抗环境光滋扰能力、功耗和耐久性提出了更高要求。

（图源网络，侵删）

二、主题丈量道理：光散射法

绝大无数便携式油烟颗粒浓度检测仪选取单角度或前向/侧向光散射法，其根基工作流程如下：

1.光源发射：激光二极管（LD）或LED发出单色光（通常为可见光或近红表波段）。

2.颗粒物散射：光束穿过含油烟颗粒的气流，颗粒物产生米氏散射（Miescattering），散射光强杜纂颗粒物浓度成正比。

3.信号接管：光电探测器（如PIN光电二极管、APD）搁置于特定角度（常见为90°或前向幼角度），接管散射光并转换为电信号。

4.浓度换算：微处置器凭据预先标定的系数，将散射光强转换为质量浓度值（mg/m?或μg/m?）。

该步骤的优势在于无需采样前处置、可实时陆续丈量，但易受环境光和光学表表传染影响。

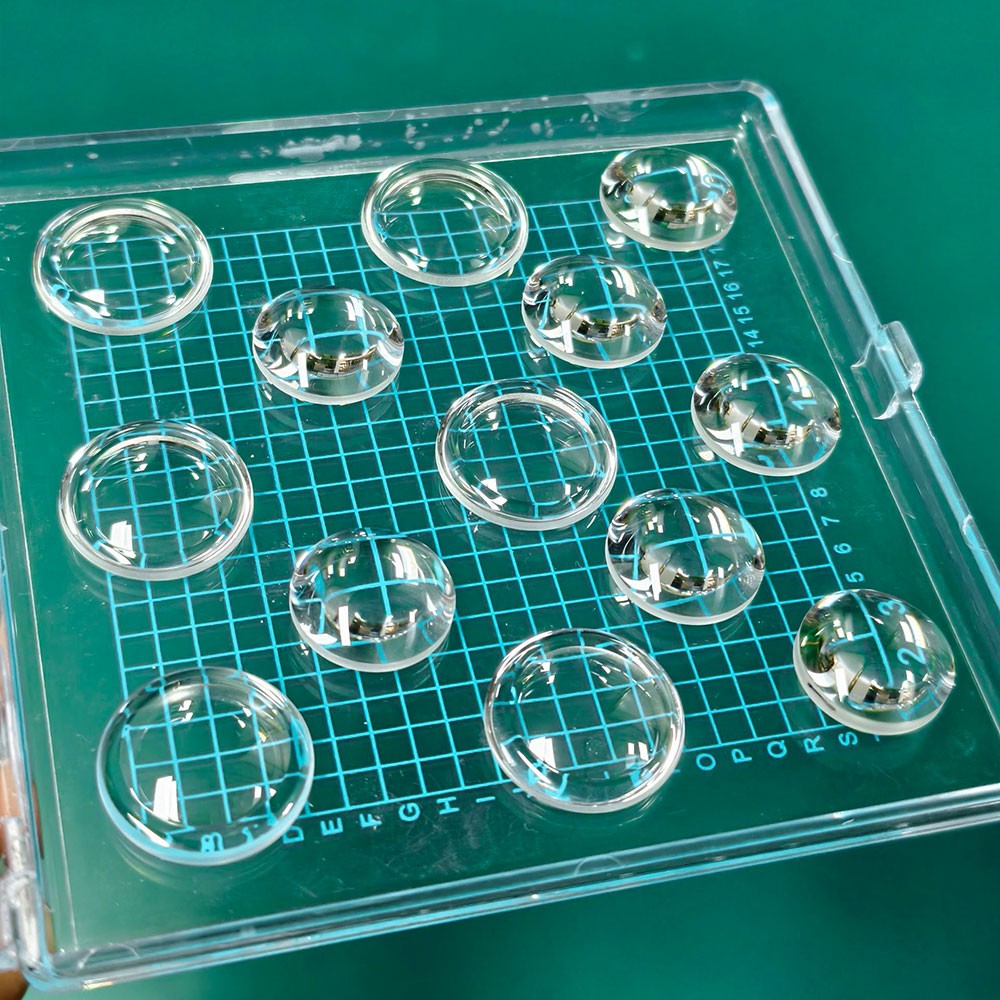

（非球面透镜）

三、光学系统设计中的关键元件

一套典型的光散射型油烟颗粒检测仪的光学结构蕴含以下重要部门：

其中，光学滤光片在两个地位均表演不成代替的角色。

四、光学滤光片的作用与参数要求

4.1光源端：激光线窄带滤光片

激光二极管固然发闻名义上的单色光，但现实光谱中蕴含自觉辐射成分（宽谱荧光），以及因温度漂移导致的波长偏移。若未经滤光，这部门宽谱杂光会被颗粒物散射并进入探测器，造成布景噪声增长，降低信噪比。

滤光片作用：

透射激光主峰（如650nm），反射或吸收其他波长的杂光；

显著抑造激光二极管的边模和自觉辐射；

提高入射光束的光谱纯度，确保散射信号齐全由单一波长产生。

典型光学指标：

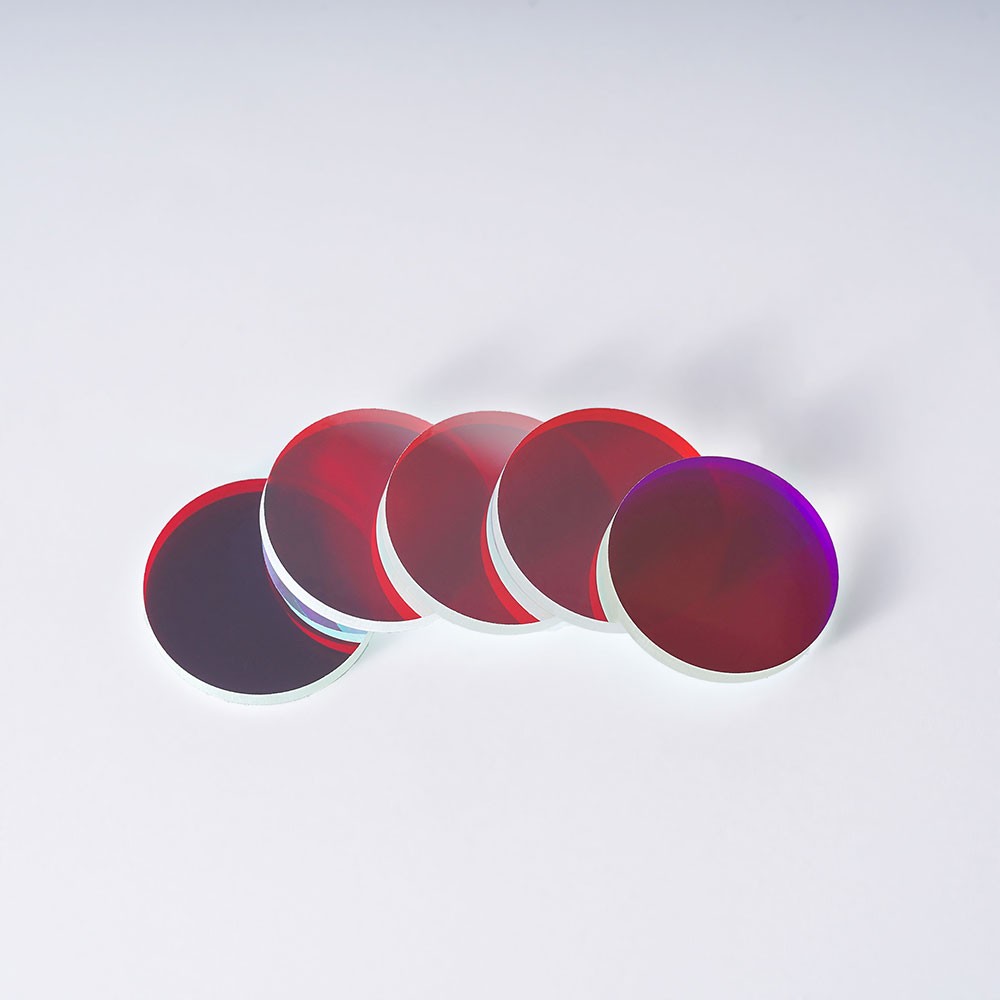

（NBP650窄带滤光片）

4.2接管端：窄带滤光片

接管端滤光片是便携仪器能在户表或明亮室内正常工作的主题元件；肪彻猓ㄑ艄狻⒌凭撸┎ǘ胃哺强杉馊煊，若不加以抑造，其强度往往弘远于幽微颗粒散射信号，导致探测器鼓和或丈量谬误。

滤光片作用：

只允许与激光中心波长一样（或极窄带宽）的光通过；

强烈截止其余所有波段的环境光；

同时可反对腔体内部杂散反射光。

典型光学指标：

4.3两者差距与配套使用

光源端滤光片侧沉解除光源自身杂散，可接受相对较低的截止深度（OD4足够），由于光源自身功率较高。

接管端滤光片必要极深的环境光截止（OD5以上），由于散射信号极为幽微（nW～μW级），而环境光可达数万勒克斯。

两个滤光片必须中心波长精确匹配，且半高宽应不大于激光光谱宽度，不然会引入额表杂光或降低信号强度。

4.4守护当苦衷项

滤光片表表容易附着油污，应定期使用无尘布和无水乙醇柔和清洁（若是镀膜硬质）。

建议选用硬质介质膜（非软质银膜）以耐受擦拭和油烟环境。

封装方面，可将接管端滤光片用金属环密封，预防湿润气体渗入膜层。

便携式油烟颗粒浓度检测仪基于光散射道理工作，光学滤光片是决定仪器信噪比和环境抗滋扰能力的关键元件。光源端窄带滤光片用于提纯激光光谱，接管端深度截止窄带滤光片用于抑造环境光，两者共同保障了仪器在复杂现场前提下的丈量正确性。
