双色红表测温仪光学滤光片利用分析
双色红表测温仪是一种利用于钢铁冶金、玻璃造作、半导体加工等高温工业领域的测温仪器 ，它通过丈量指标在两个分歧红表波段的辐射强度比致反确定温度 ，有效克服了单色测温法中发射率未知或变动带来的丈量误差。传统单色红表测温仪如果指标发射率为已知常数 ，但现实工况中发射率随温度、表表状态、氧化层厚度等成分变动 ，导致显著丈量误差。双色红表测温仪（也称比色测温仪）利用两个波段的辐射比值反推温度 ，在发射率未知或动态变动的场景中拥有天然优势 ，而实现这一职能的主题元件正是高精度光学滤光片。
（图源网络 ，侵删）
一、双色红表测温仪工作道理
1 根基丈量道理
凭据普朗克黑体辐射定律 ，任何温度高于绝对零度的物体城市向表辐射电磁波。对于现实物体 ，其光谱辐射出射度为：
其中ε(λ,T) 为光谱发射率 ，λ为波长 ，T 为热力学温度。
双色测温仪同时丈量两个窄带波长 λ1和 λ2上的辐射信号 S1和 S2 ，推算其比值 R：
当两个波长足够靠近时 ，可近似以为 ε(λ1,T)≈ε(λ2,T) ，此时比值 R仅与温度有关 ，解除了发射率的影响。现实工程中常用1.3μm和1.6μm或1.0μm和1.6μm等波段组合 ，这两个波段在大气窗口内且对常见工业资料的发射率比值变动较幼。
1.2 双色法的优势与局限
双色法的主题优势在于：
不受指标发射率绝对值变动的影响
对光路中的烟尘、水汽部门透过性衰减不敏感
可丈量视场未齐全充斥的指标
但双色法要求两个波段的发射率比值维持不变 ，对于发射率随波长剧烈变动的资料（如某些金属在吸收带边缘）仍存在误差。

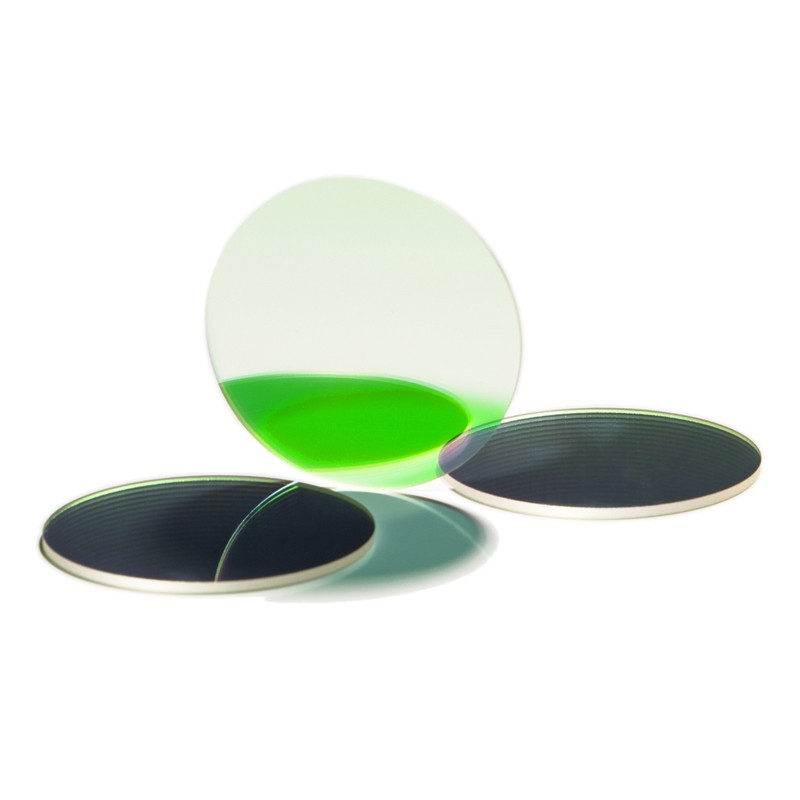

（BP1600带通滤光片）
二、光学滤光片在双色测温仪中的主题作用
2.1 带通滤光片的职能需要
双色测温仪必要精确分离两个红表波段 ，这对滤光片提出了以下要求：
| 参数 | 典型指标 | 注明 |
| 中心波长 | 1.3μm / 1.6μm | 误差±5nm以内 |
| 半高宽（FWHM） | 30-50nm | 过宽则波段沉叠 ，过窄则信号太弱 |
| 峰值透过率 | >85% | 直接关系信噪比 |
| 截止深度 | OD3-OD4 | 波段表信号抑造能力 |
| 温度漂移系数 | <0.1nm/℃ | 高温环境下不变性 |
两个滤光片的通带必须有明确的光谱隔离 ，预防串扰。典型设计中 ，1.3μm滤光片的截止带需覆盖1.6μm左近 ，反之亦然 ，要求过渡带峻峭。
2.2 滤光片造备技术
红表带通滤光片通常选取介质薄膜过问滤光技术 ，通过交替沉积高折射率（如Ge、Si）和低折射率（如SiO?、MgF?）资料形成法布里-珀罗腔结构。对于1.3-1.6μm近红表波段 ，常用的资料组合为Si/SiO?或Ge/ZnS。
造备工艺需把稳：
膜层应力匹配 ，预防高温脱膜
离子辅助沉积提高膜层致密度
环境不变性测试（湿热、盐雾）

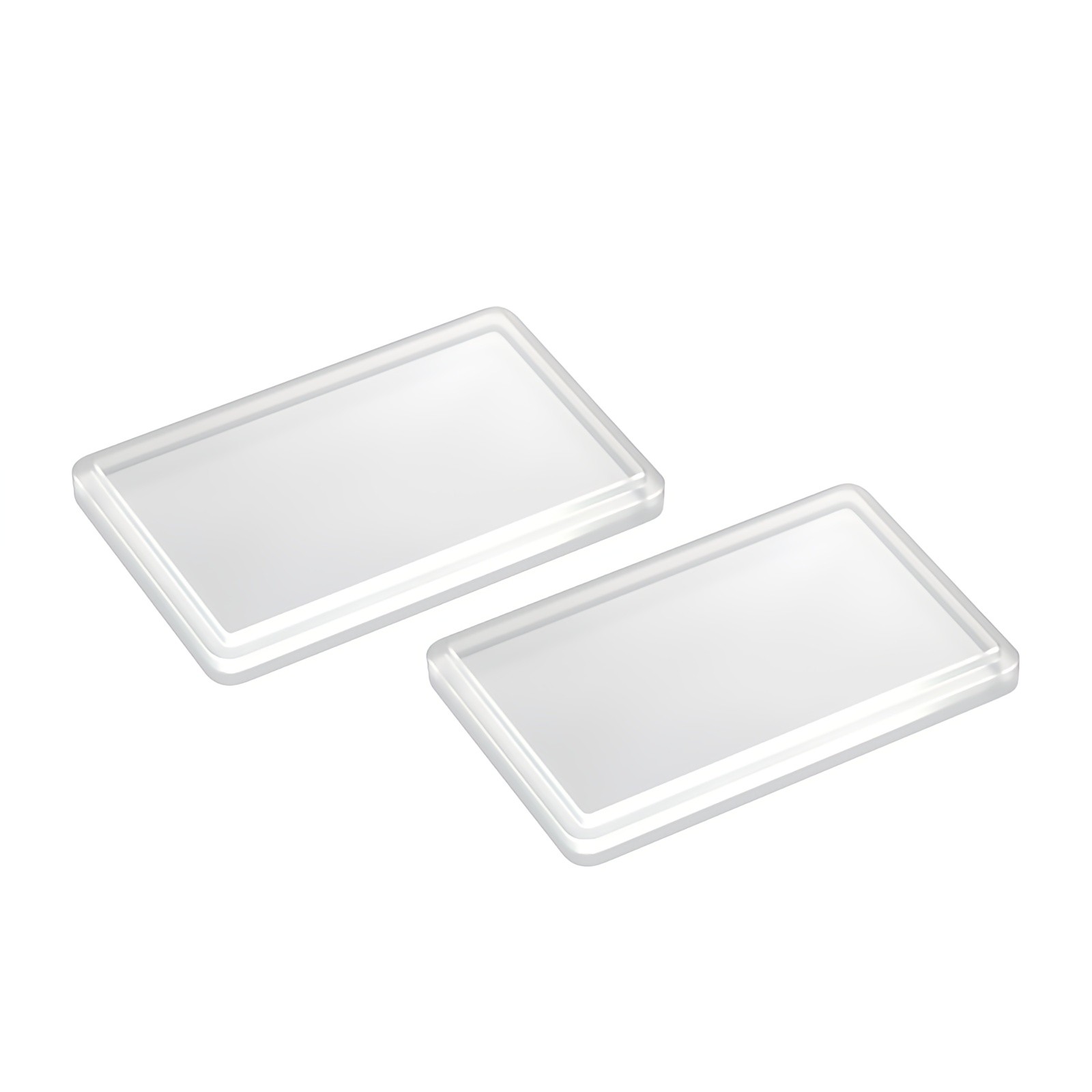

（台阶蓝宝石窗口片）
三、耐高温光学窗口设计
3.1 窗口资料的拔取
测温仪前端光学窗口需接受高温、高压及侵蚀性空气。常用窗口资料蕴含：
| 资料 | 透过波段 | 耐温 | 特点 |
| 蓝宝石 | 0.2-5.5μm | >1000℃ | 硬度高、化学不变、价值适中 |
| 石英玻璃 | 0.2-3.5μm | ~900℃ | 透过率高、热膨胀系数低 |
| ZnSe | 0.5-22μm | ~300℃ | 合用于远红表 ，高温机能差 |
| CaF? | 0.13-10μm | ~600℃ | 易潮解 ，需防护 |
对于钢铁冶金等高温利用 ，蓝宝石因其优异的机械强度和耐温性成为首选。
3.2 防传染设计
水汽和尘埃对红表信号有强烈吸收和散射作用。工程上采取以下措施：
气帘吹扫：在窗口前端形成正压干净空气流 ，阻止粉尘沉积
防尘镜筒：选取长径比>5的窄孔结构 ，削减传染物侵入
窗口加热：将窗口温度维持在露点以上 ，预防水汽凝固
可更换；ご埃涸诒聿嗉幼傲垡谆坏姆阑て ，定期更换
滤光片通常封装在气密腔体内 ，预防直接露出于恶劣环境。整个光路需选取IP65以上防护等级。
（聚焦透镜）
四、系统集成与机能验证
4.1 光学系统架构
典型的双色测温仪光学结构如下：
指标辐射 → 耐高温窗口 → 准直透镜 → 分束器/分光镜
↓
[通路1] 1.3μm带通滤光片 → 探测器1
[通路2] 1.6μm带通滤光片 → 探测器2
分光方式可选取：
平行光路：使用分束镜将光束分成两路 ，每路独立滤光
时序分光：单探测器共同滤光片轮 ，但实时性较差
二元光学元件：将分歧波长聚焦到分歧探测器地位

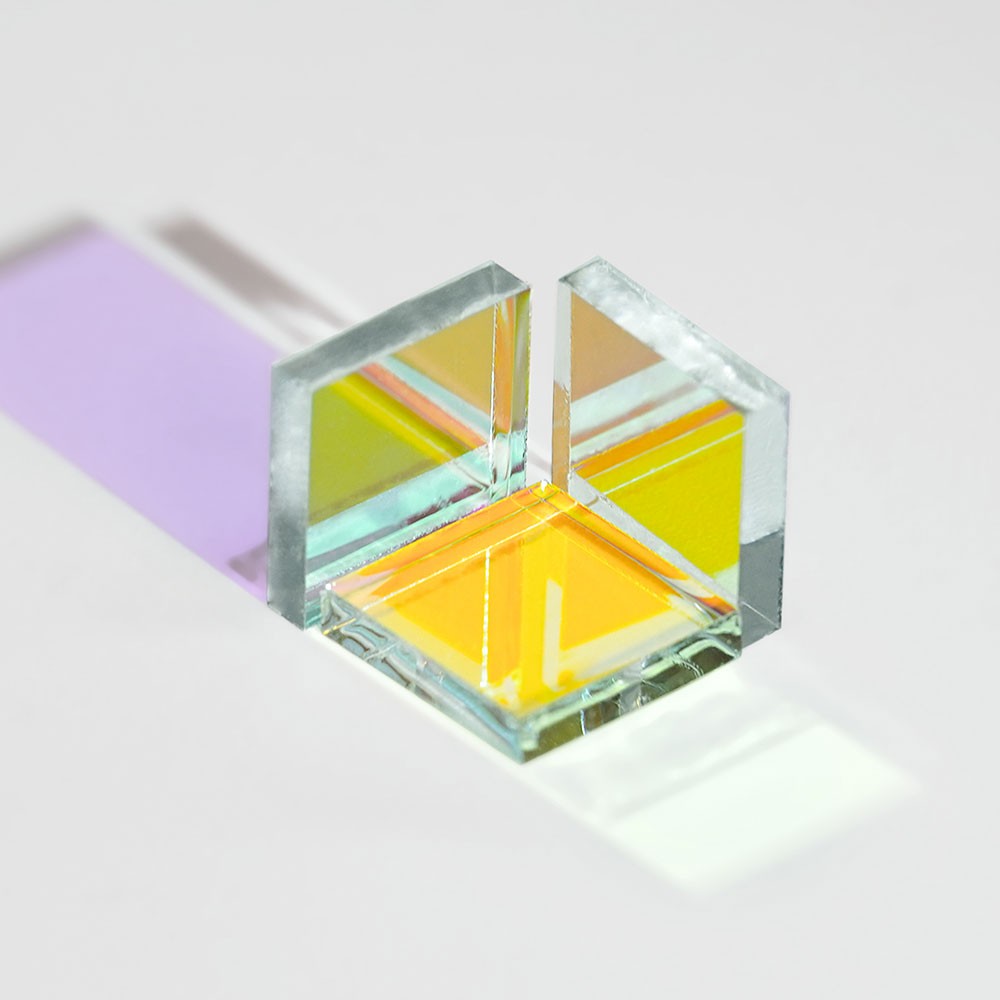

（二向分光镜）
4.2 标定与测试
双色测温仪出厂前需进行黑体标定 ，成立比值-温度曲线。由于两个探测器的响应度差距、滤光片透过率差距等成分 ，现实丈量值需通过标定建改。标定过程中应验证：
分歧黑体温度下的比值线性度
发射率变动时（通过扭转黑体辐射角度仿照）的丈量不变性
气帘启停、窗口轻微传染时的读数一致性
4.3 典型利用场景
| 行业 | 利用点 | 温度领域 | 关键要求 |
| 钢铁 | 连铸坯、钢带测温 | 700-1200℃ | 抗水汽、氧化皮滋扰 |
| 玻璃 | 熔窑、锡槽 | 600-1500℃ | 穿透火焰气体 |
| 半导体 | 急剧热处置 | 400-1200℃ | 高速响应、精确控温 |
| 水泥 | 回转窑烧成带 | 1000-1400℃ | 抗粉尘、长距离丈量 |
光学滤光片是双色红表测温仪实现高精度温度丈量的主题元件。通过精确设计1.3μm和1.6μm带通滤光片的光谱个性 ，共同耐高温蓝宝石窗口及气帘吹扫等防传染措施 ，可有效抑造发射率变动、水汽和粉尘对测温了局的影响 ，满足严苛工业环境下的使用需要。
未来发展趋向蕴含：
集成化：将滤光片与探测器单片集成 ，简化光路
可调谐滤光技术：通过MEMS或液晶可调滤光片实现波段自适应选择
智能化赔偿算法：结合滤光片透射谱的精确模型 ，对温度漂移和老化进行实时赔偿
新型薄膜资料：开发更高温度不变性、更低应力的红表薄膜资料
滤光片技术的进取将持续推动双色红表测温仪向更高精度、更宽适应领域的方向发展。
